卡特彼勒232-6642单缸盖安装垫片套件完整技术手册

卡特彼勒232-6642单缸盖安装垫片套件完整技术手册
本件为卡特原厂3406B/3406C系列14.6L直列6缸柴油机专用缸盖安装密封套件，又称缸盖上修垫片包，覆盖缸体-缸盖结合面、气门室、进排气歧管等上部全部静密封点，是发动机上修、缸盖拆解维修的核心耗材，广泛适配工程机械、发电机组、工业动力等重载场景，与6V-9221中下修垫片套件搭配可组成完整大修密封包。
一、基础核心参数表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 232-6642单缸盖安装垫片套件 直列6缸单整体缸盖结构，一套对应整台发动机缸盖部位密封
产品类型 发动机上部密封垫片总成（缸盖上修包） 用于缸盖拆解、维修、更换时的密封件一次性更换
核心适配发动机 卡特3406B、3406C直列6缸14.6L柴油发动机 覆盖机械泵版本的全系列3406B/C动力平台
交叉替代件号 Interstate-McBeeM2326642、CTP2326642 正规副厂件尺寸、安装位完全通用
套件总重 约2.7kg（6磅） 全套密封件按部位分类独立封装
主密封耐温上限 ＞350℃（缸盖主垫） 适配气缸燃烧高温工况，抗燃气脉冲冲击
设计使用寿命 8000~12000小时 与发动机大修周期同步，缸盖拆解后必须全套换新
适配设备 D8N推土机、980F装载机、825/826C土壤压实机、SR4发电机组、工业固定式动力、船用主辅机 所有搭载3406B/C系列动力的设备通用
安装位置 缸体上平面与缸盖之间、气门室盖、进排气歧管、喷油器外围等上部密封点 不含缸体下部、油底壳、正时盖等下部密封（对应6V-9221）

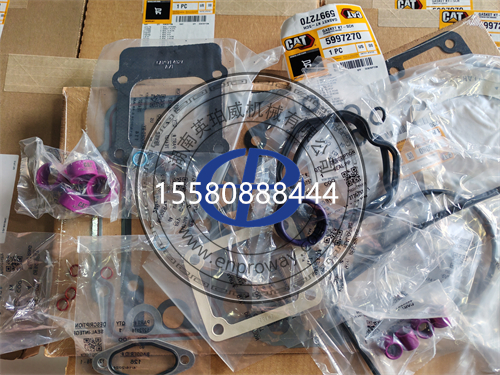

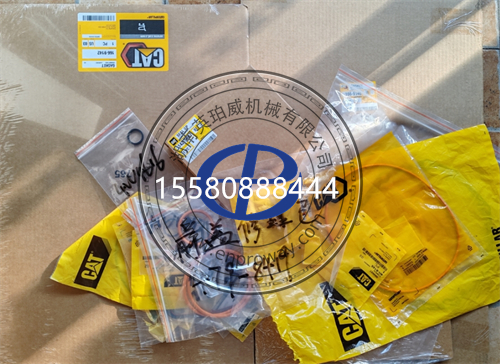

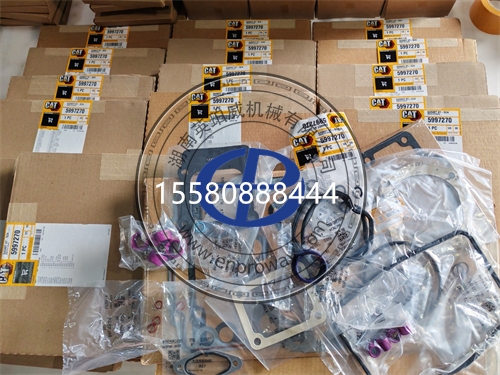

二、套件标准构成与覆盖密封点
232-6642为缸盖专属安装套件，不含缸体下部、油底壳等中下部位密封件，全套按功能分为三类：
1.核心主密封件
气缸盖主垫片（缸床）1片：多层金属复合结构，缸体与缸盖结合面核心密封，隔绝燃烧室、机油道、冷却水道
气门室盖垫片1组：气门室罩与缸盖结合面密封，防止机油渗漏
喷油器密封垫片/密封圈：喷油器与缸盖安装孔位密封，隔绝燃气与机油
2.进排气系统密封件
进气歧管垫片1组：进气歧管与缸盖气道结合面密封
排气歧管垫片1组：排气歧管与缸盖排气道结合面密封，耐高温排气冲刷
进气接管、节气门相关密封垫片
3.辅助密封件
缸盖水堵、油堵密封圈
推杆室盖板上部密封垫片
温度传感器、机油压力传感器接头密封垫圈
相关部位O型圈、挡圈
注：本套件为缸盖主体安装密封包，不含喷油器内部精密密封件、气门杆油封；深度气门维修、喷油器校验需另行采购对应专项密封套件。
三、核心材质与密封特性
1.缸盖主垫片（核心承压件）
采用多层不锈钢金属骨架+耐高温***橡胶涂层复合结构，中间钢板为支撑骨架，两侧覆耐温耐腐胶层，带精准冲压的缸口护圈、油孔水道密封筋；可承受160bar以上缸内爆发压力，抗燃气脉冲冲蚀，高温下不易老化、脆裂，密封寿命远高于传统石棉垫、纯纤维垫。
2.排气歧管垫片
采用膨胀石墨+不锈钢增强网复合材质，可长期耐受650℃以上排气高温，抗热疲劳、不易烧蚀碎裂，适配排气歧管频繁冷热变形的工况，密封稳定性优于普通石棉垫片。
3.气门室盖与油道密封件
气门室垫采用耐油丁***橡胶/硅橡胶一体成型，压缩回弹性好，适配发动机振动工况，长期使用不易渗油；油道水道O型圈采用耐油耐温合成橡胶，永久变形率低，静密封可靠。
四、更换判定与适用场景
缸盖密封垫片属于一次性承压密封件，只要拆解过缸盖或对应密封面，无论外观好坏都必须更换，禁止重复使用。具体更换场景如下：
1.强制成套更换场景
冲缸垫故障：气缸漏气、油水混合、水箱冒泡、排气冒白烟，确诊缸垫击穿后，更换缸垫时同步更换全套上部密封件；
缸盖拆解维修：研磨气门、更换气门导管、校修缸盖平面、更换喷油器等需拆解缸盖的作业，拆解后所有密封垫片必须换新；
发动机整机大修：10000小时大修周期，搭配6V-9221中下修包、活塞、轴瓦同步更换，一次性消除所有密封点渗漏隐患；
缸盖平面修复后：缸盖翘曲铣削修复后，必须使用全新密封垫片，补偿平面加工量，保证密封压力均匀。
2.针对性更换场景
气门室盖渗油：仅气门室盖渗漏，可单独更换气门室盖垫；若多处同时渗漏，直接更换全套232-6642套件性价比更高；
排气歧管漏气：歧管垫片烧蚀漏气，拆解后更换对应垫片；歧管多次拆装后建议成套更换上部密封，避免后续多处渗漏返工。
3.预防性更换
设备运行8000小时以上，缸盖周边出现多处轻微渗油、漏气迹象时，可结合保养计划成套更换，避免突发冲缸垫、漏气造成生产停机。
五、标准化安装操作规范
缸垫密封失效70%源于安装不规范，3406系列大马力柴油机爆发压力高，对装配精度要求严格，必须遵循以下流程：
1.安装前准备
密封面彻底清洁：用塑料铲刀清除缸体、缸盖结合面的旧垫片残胶、积碳、锈迹，禁止用金属刮刀硬刮，避免划伤平面造成永久渗漏；螺纹孔内的油污、积碳必须用丝锥清理干净，防止螺栓扭矩虚标。
平面度检测：用刀口尺+塞尺检测缸体、缸盖上平面，全长平面度≤0.05mm，相邻两缸间≤0.03mm；超差需先铣削修复平面，再装新垫片。
垫片核查：核对新缸垫与旧垫片的缸口、油孔、水道孔位完全一致，确认缸垫朝向（标注“TOP”一面朝向缸盖），禁止装反导致密封失效。
2.缸盖紧固核心规范
3406B/C系列缸盖螺栓为塑性拉伸螺栓，需按「从中间向两端、对角交替、分三次紧固」的标准流程操作：
螺栓螺纹与螺栓头下接触面涂抹专用润滑脂，减小摩擦系数偏差；
第一步：按原厂编号顺序，将所有螺栓预紧至200±10N·m；
第二步：同顺序紧固至340±15N·m；
第三步：同顺序每个螺栓再拧紧90°±5°（1/4圈），最终达到塑性域紧固，保证预紧力稳定；
注：最终扭矩与角度以卡特官方维修手册为准，缸盖螺栓拆卸后建议成套换新，避免疲劳拉伸导致预紧力不足。
3.附属部件安装规范
进排气歧管螺栓同样对角分次紧固，避免单边受力导致歧管变形、垫片漏气；
气门室盖螺栓均匀分次拧紧，扭矩控制在25~30N・m，禁止过紧压碎橡胶垫、造成缸盖凸缘变形；
所有密封垫片均为干装设计，禁止在缸垫表面打密封胶，胶层会影响密封压力分布，反而容易引发渗漏。
4.安装后验证
冷却系统加注冷却液后，做0.3MPa水压保压测试，30分钟无压降、缸体缸盖结合面无渗漏为合格；
启动发动机怠速运转5分钟，检查气门室、歧管、缸盖接缝无渗油、漏气、漏水；
热机熄火后，按规范复紧一次缸盖螺栓（冷态无需复紧），消除垫片压缩后的预紧力衰减。

六、常见密封失效原因分析
1.缸垫冲蚀击穿（最严重故障）
现象：水箱冒泡反气、油水混合、排气冒白烟、单缸压力不足
根因：
①发动机高温开锅，缸盖热变形翘曲，缸垫局部压不实，高压燃气冲蚀密封层；
②缸盖螺栓扭矩不足、紧固顺序错误，密封压力分布不均，局部被燃气击穿；
③副厂缸垫材质差，钢层薄、胶层不耐高温，几千小时就出现烧蚀渗漏。
2.气门室盖渗油（最高发渗漏）
现象：气门室盖周边渗油，缸盖表面积存油泥
根因：
①橡胶垫老化硬化，失去弹性，振动后密封失效；
②螺栓扭矩不均、过紧压裂胶垫，或过松密封压力不足；
③曲轴箱压力过高，内部气压顶开密封面渗油。
3.排气歧管漏气
现象：排气接口处有刺鼻废气味、漏气声，热机时更明显
根因：
①垫片长期高温烧蚀、碎裂，失去密封作用；
②歧管螺栓热胀冷缩后松动，预紧力不足；
③歧管变形，结合面翘曲，垫片无法完全贴合。
4.水道油道窜通
现象：机油乳化、冷却液进油底壳，无外部渗漏
根因：缸垫油道水道密封筋破损，多由缸垫装反、定位不准，或缸盖平面腐蚀、杂质硌破密封层导致。
七、2026市场行情与选购避坑
价格参考（单套）
表格
档次 价格区间（人民币） 密封寿命 适用场景
卡特原厂正品 850~1300元 8000~12000小时 主力生产设备、质保期机组、大修首选，抗冲蚀能力强
一线副厂（CTP/Interstate-McBee） 400~750元 6000~9000小时 过保设备、常规工况，性价比之选
国产杂牌套件 120~300元 1000~3000小时 仅临时应急，缸垫易冲蚀、寿命短，不推荐重载设备使用
核心避坑要点
缸垫材质偷工：低价套件用普通复合板替代多层金属缸垫，抗爆发压力差，容易冲缸垫，一次冲垫造成的缸盖维修成本远超套件差价；
缺件减配陷阱：杂牌套件常省略排气歧管高温垫片、喷油器密封圈，仅配主缸垫与简单垫片，维修时缺件导致返工，采购前务必核对完整清单；
尺寸偏差漏装：副厂垫片孔位偏移、缸口尺寸不准，安装后遮挡油道水道，造成润滑、冷却不良，引发拉缸、烧瓦等重大故障；
翻新垫片冒充全新：旧垫片清洗、压平后二次封装，密封层已疲劳，装车短期就会渗漏，正品垫片表面平整无压痕，印刷标识清晰。
八、核心总结
232-6642是3406B/C发动机缸盖部位的核心密封套件，虽单价不高，但直接决定发动机冲缸垫、漏油漏气的故障率。对于大马力重载柴油机，缸垫拆解必换、平面清洁到位、扭矩顺序合规是保证密封寿命的三大核心；优先选用原厂或一线品牌套件，可避免因冲缸垫导致的缸盖损坏、油水混合、发动机大修等连锁损失，是低成本规避高价值故障的关键耗材。
