本件为卡特原厂3406/3406B/3406C系列14.6L直列6缸柴油机专用中部+下部密封垫片套件，属于发动机中下修核心耗材，覆盖缸体中部附件、下部正时与油底壳的全部静密封点，适配工程机械、压实机、发电机组等重载场景，延续此前配件手册的实操化架构，覆盖参数、套件构成、更换判定、安装规范、故障根因、选购全内容。
一、基础核心信息表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 6V-9221中部+下部垫片套件 又称中下修密封包，不含气缸盖垫片、气门室盖垫片等上部密封件
产品类型 发动机静密封成套垫片 用于发动机中修、下修时的密封件一次性更换
核心适配发动机 卡特3406、3406B、3406C直列6缸14.6L柴油发动机 覆盖机械泵版本的全系列3406动力平台
交叉替代件号 3911092、M6V9221（副厂同规格） 正规副厂件尺寸、安装位完全通用
套件总重 约1.1~1.2kg 全套密封件独立封装，按部位分类收纳
工作温度范围 -40℃~+200℃ 适配发动机全工况温度区间
设计使用寿命 8000~12000小时 与发动机中修周期同步，拆解后必须全套换新
适配设备 825/825C/826C土壤压实机、980F装载机、D8N推土机、SR4发电机组、工业固定式动力、船用辅机 所有搭载3406系列动力的设备通用

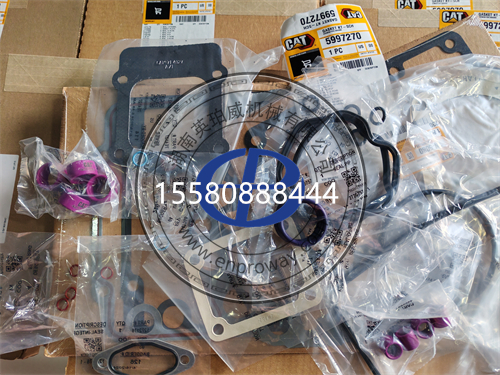

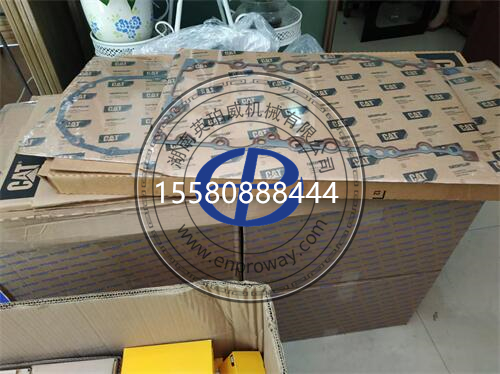

二、套件标准构成与覆盖密封点
6V-9221为中下修专用套件，不包含气缸盖垫片、气门室盖垫等上部密封件（上部密封对应上修包，如6V0600），全套按功能分为三类：
1.中部附件密封件（缸体中上部外围）
挺杆室（推杆室）侧盖板垫片
机油冷却器芯主密封垫片
机油滤清器座垫片
水泵壳体结合面垫片
燃油滤清器座垫片
缸体进水连接管垫片
机油调压阀密封垫片
2.下部系统密封件（缸体底部与正时端）
正时齿轮室盖垫片
油底壳密封垫片
机油泵结合面垫片
前盖油封座垫片
机油吸油管密封垫片
3.辅助密封件
各部位O型密封圈、挡圈
放油螺塞密封垫圈
管路接头密封垫片
三、核心材质与密封特性
1.平面垫片基体
采用无石棉耐油复合纤维板，以芳纶纤维、无机矿物纤维为骨架，丁***橡胶为粘结剂热压成型，不含石棉，环保且密封性能稳定；材质具备良好的压缩回弹性，高温下不易硬化脆裂，可适配机油、柴油、冷却液多种介质。
2.高压部位增强垫片
机油冷却器、水泵等承压部位，采用金属内芯增强复合板，中间夹钢板骨架，两侧覆耐油耐温胶层，抗冷却液/机油脉冲压力冲击，不易被高压冲蚀、击穿，长期高压工况密封可靠性远高于纯纤维垫片。
3.橡胶密封件
全套O型圈、密封环采用**丁***橡胶（NBR）**材质，耐机油、耐老化、压缩永久变形率低，静密封性能稳定，适配发动机常规工作温度；高温特殊部位采用***橡胶材质，避免长期高温老化开裂。
四、更换判定与适用场景
垫片属于一次性密封件，只要拆解过对应部位，无论外观好坏都必须更换，禁止重复使用。具体更换场景如下：
1.强制成套更换场景
发动机中修/下修：拆解油底壳、曲轴、活塞连杆、机油冷却器、正时盖等部件后，全套中部、下部垫片必须同步换新，不可挑拣复用旧垫片；
油水混合故障：机油冷却器损坏导致冷却液混入机油，维修冷却器时必须更换全套冷却器相关垫片，避免残留应力导致二次渗漏；
发动机整机大修：10000小时大修时，搭配上修包（缸垫、气门室盖垫）、活塞、轴瓦同步更换，一次性消除所有密封点渗漏隐患。
2.针对性更换场景
局部泄漏维修：正时盖漏油、油底壳渗油、水泵漏水，拆解维修对应部位时，该部位垫片必须换新；若多处同时渗漏，建议直接更换全套6V-9221套件，性价比更高；
附件拆解维护：拆解机油冷却器、机油泵、燃油滤清器座做深度清洁维护时，对应密封垫片同步更换，避免复装后渗漏返工。
3.预防性更换
设备运行8000小时以上，多处密封点出现轻微渗油迹象时，可结合保养计划成套更换，避免突发泄漏造成停机损失。
五、标准化安装操作规范
垫片密封失效70%源于安装不规范，严格遵循以下流程可大幅延长密封寿命：
1.安装前准备
密封面清洁：用塑料铲刀彻底清除结合面的旧垫片残胶、油污、积碳、锈迹，禁止用金属刮刀硬刮，避免划伤平面造成永久渗漏；清洁后用无尘纸蘸清洗剂擦拭干净，无油污、无杂质。
垫片核查：核对新垫片与旧垫片的形状、孔位完全一致，确认油孔、水道孔位置对齐，避免错装导致油道、水道堵塞。
平面检查：关键结合面（机油冷却器、正时盖、油底壳）用刀口尺检测平面度，变形超差需先修复平面再装垫片。
2.装配核心规范
干装为主，慎打密封胶：原厂设计为平面垫片干密封，绝大多数垫片无需打密封胶；仅油底壳边角、正时盖异形接缝处，可薄涂一层专用平面密封胶，禁止胶层过厚，防止胶块脱落进入油道，堵塞机油泵、轴承润滑孔。
对位精准：垫片对准定位销、螺栓孔平稳落位，无翘边、无偏移，带油道水道的垫片必须确认孔位完全重合，禁止错位遮挡通径。
分次对角紧固：所有螺栓按「从中间向两端、对角交替」的顺序，分2~3次均匀拧紧至标准扭矩，禁止单边一次性拧死，避免垫片受压不均、局部压溃失效。
3.安装后验证
冷却系统相关垫片装配后，做0.3MPa水压保压测试，30分钟无压降、无渗漏为合格；
机油系统启动怠速运转5分钟，检查所有密封面无渗油、滴油；
空载运行10分钟后复紧一次螺栓，消除垫片压缩后的预紧力衰减。

六、常见渗漏失效原因分析
1.热老化失效（最普遍）
现象：垫片变硬变脆，边缘开裂，密封面均匀渗油
根因：长期高温工况下，复合纤维板中的橡胶粘结剂老化降解，失去弹性，密封面无法补偿振动与热胀冷缩间隙，逐步出现渗漏。
2.高压冲蚀击穿
现象：机油冷却器、水泵处垫片局部破损，油水混合或大量渗漏
根因：系统压力波动、水锤/油锤冲击，垫片局部受力超限；或副厂垫片无金属增强层，抗脉冲压力能力差，高压下被击穿。
3.装配不当渗漏
现象：安装后短期就出现渗漏，多集中在螺栓周边、边角位置
根因：
①密封面清洁不到位，残留旧胶、杂质，垫片无法贴合平面；
②紧固顺序错误、扭矩不均，垫片局部压溃、局部压不实；
③垫片装反、油孔错位，局部压力异常导致密封失效。
4.介质腐蚀失效
现象：垫片分层、起泡、材质脱落
根因：冷却液酸性超标、机油劣化变质，长期腐蚀垫片材质，导致复合层剥离、密封性能丧失。
5.振动疲劳裂纹
现象：垫片出现沿振动方向的细微裂纹，渗漏缓慢加重
根因：发动机长期交变振动，螺栓预紧力衰减后垫片窜动，反复挤压疲劳产生裂纹，最终泄漏。
七、2026市场行情与选购避坑
价格参考（单套）
表格
档次 价格区间（人民币） 密封寿命 适用场景
卡特原厂正品 350~550元 8000~12000小时 主力生产设备、质保期机组、大修首选
一线副厂（CTP/Interstate-McBee） 180~320元 6000~9000小时 过保设备、常规工况，性价比之选
国产杂牌套件 50~150元 1000~3000小时 仅临时应急，材质差易老化渗漏，不推荐重载设备使用
核心避坑要点
缺件陷阱：低价杂牌套件常省略机油冷却器、水泵等关键部位的增强垫片，仅配齐易损小垫片，维修时缺件导致返工，购买前务必核对完整清单。
材质偷工：用普通纸板、回收纤维替代复合纤维板，普通橡胶替代耐油丁***胶，高温下几百小时就硬化开裂、渗漏。
上下修包混淆：6V-9221是中下修包，不含气缸盖垫片，整机大修需额外搭配上修包，避免买错造成误工。
翻新垫片冒充全新：旧垫片清洗、压平后二次封装，材质已疲劳，装车短期就会渗漏，正品垫片表面平整无压痕，印刷标识清晰。
石棉材质风险：极少数低价套件使用含石棉垫片，不符合环保要求，且高温下析出粉尘危害健康，优先选无石棉正规产品。
八、核心总结
