卡特彼勒216-4925标准缸体总成（C15/3406E发动机）完整技术手册

卡特彼勒216-4925标准缸体总成（C15/3406E发动机）完整技术手册

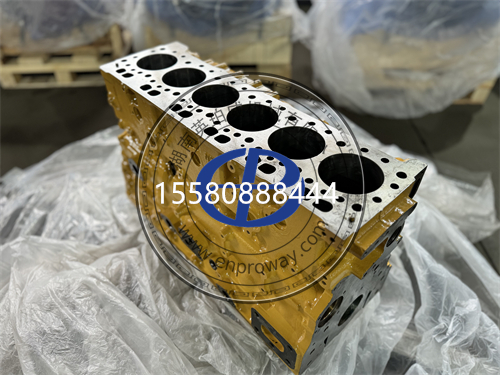

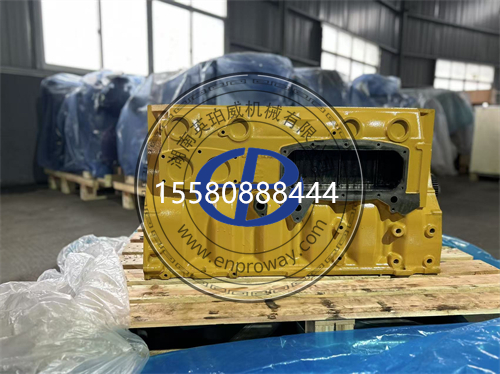

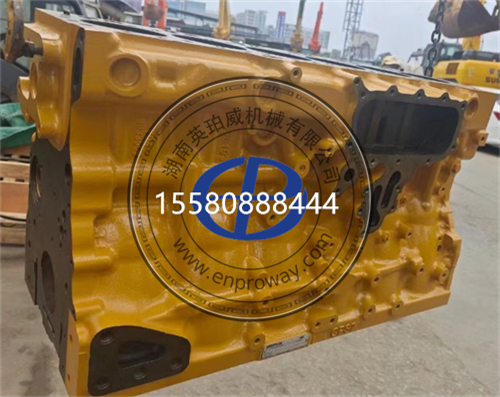

本件为卡特彼勒原厂C15ACERT/3406E系列15.2L直列6缸柴油机标准缸体总成，采用高强度合金灰铸铁整体铸造，湿式可更换缸套结构，是发动机所有运动部件的安装基体与受力核心，广泛适配矿用卡车、油田动力、发电机组等重载场景，延续此前配件手册的实操化架构，覆盖参数、结构、故障判定、检修规范、选购全内容。
一、基础核心参数表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 216-4925气缸体总成（STD标准级） 全新原厂缸体，对应再制造替代件号10R-8417；需搭配湿式气缸套使用
适配发动机 卡特C15ACERT、3406E直列6缸四冲程柴油机 覆盖工业、矿用、船用、发电全系列15.2L动力平台
气缸数/排列 6缸/直列立式 对应缸径137.2mm，行程171mm，整机排量15.2L
缸体材质 高强度合金灰铸铁（添加铬、铜、碳化硅元素） 抗拉强度≥250MPa，抗热疲劳、抗冲击，适配重载连续工况
缸套形式 湿式可更换气缸套 缸体不直接接触燃烧，缸套磨损后可单独更换，无需报废缸体
主轴承数 7道主轴承（全支撑曲轴结构） 曲轴刚性强，满负荷下缸体变形量极小
缸体净重 约320kg（705磅） 重型厚壁铸造，抗变形能力优于同排量薄壁缸体
上平面平面度极限 ≤0.05mm（全长） 超差会导致缸垫冲坏、漏气漏水
缸套座孔圆度极限 ≤0.03mm 超差会导致缸套贴合不良、散热差、缸套断裂
设计使用寿命 20000~30000小时（正规维保） 正常工况下可支持2~3次发动机大修，缸套、活塞更换不影响缸体寿命
安装位置 发动机核心基体，上部接缸盖、下部装油底壳，内置曲轴、活塞连杆机构 缸体损坏属于发动机重大故障，维修工时、成本极高

二、结构特点与核心优势
1.整体式合金铸铁铸造工艺
卡特Mapleton工厂原厂铸造，采用树脂砂成型工艺，添加铬、铜、碳化硅等合金元素，缸体组织致密，无砂眼、气孔等铸造缺陷；厚壁加强筋设计，纵向、横向抗弯曲强度提升40%，矿山冲击、满负荷连续作业下不易变形、开裂。
2.湿式可更换缸套结构
缸体与气缸套分离设计，缸套外壁直接接触冷却液，散热效率远高于干式缸套；缸套磨损、拉伤后可单独拔出更换，无需整体报废缸体，大幅降低大修成本。缸套座孔精加工精度高，配合间隙精准，保证缸套散热均匀、不易穴蚀。
3.7道主轴承全支撑设计
曲轴7道主轴承均匀分布，每道对应主轴承盖采用高强度螺栓紧固，曲轴受力均匀，缸体主轴承座载荷分散，长期满负荷运转不易出现主轴承座变形、失圆，适配2500N・m以上峰值扭矩输出。
4.集成式油道、水道网络
缸体内部内置主油道、分支油道、冷却水道，布局经过流场优化，润滑、冷却无死角；主油道孔径大，机油流量充足，保证曲轴、活塞、增压器等部件的润滑与冷却需求。
5.高精度加工基准
缸体上平面、主轴承孔、缸套座孔均采用数控精加工，尺寸公差控制在微米级，保证缸盖、曲轴、缸套的装配精度，从源头降低漏气、漏油、漏水的概率。
三、适配机型与应用场景
1.核心适配发动机系列
柴油机型：C15ACERT、3406E、C15Tier3/Tier4工业/车用柴油机
燃气机型：G3516系列燃气发动机（同缸体平台衍生）
对应发动机前缀：NXS、BXS、MXS、SDP、EPI等C15主流序列号段
2.典型应用设备
矿用重型卡车：卡特773B/773D/775D/775E系列非公路自卸车
工程机械：980G/980H大型装载机、D8R/D8T推土机、385C挖掘机
油田动力：压裂泵、固井车、修井机动力，24小时连续满负荷作业
发电与船用：大功率备用发电机组、船舶主推进发动机、船用辅机
四、更换/报废判定标准
缸体属于发动机长效核心部件，非极端故障无需更换，出现以下任意情况时，判定为失效，需维修或更换：
1.强制报废更换（不可修复）
缸体裂纹：缸壁、主轴承座、水道出现穿透性裂纹，冷却液、机油泄漏，或裂纹延伸至受力关键部位（如主轴承座、缸筒间），焊接修复无法保证强度；
主轴承座严重变形/失圆：主轴承孔圆度、同轴度超差0.05mm以上，主轴承频繁烧瓦、间隙异常，镗孔修复无法达到精度要求；
缸套座孔严重磨损/穴蚀：座孔内壁大面积穴蚀、凹坑，缸套安装后密封失效、漏水，镗孔修复量超过设计极限；
缸体上平面严重翘曲/腐蚀：平面度超0.1mm，且多次铣削后厚度低于设计下限，无法保证缸垫密封；
缸体破碎、螺纹孔大面积滑牙、定位销孔失效，无法通过镶套、修复螺纹恢复功能。
2.可修复继续使用（无需更换缸体）
缸体上平面轻微翘曲，平面度0.05~0.1mm，可通过平面铣削修复，铣削量在允许范围内；
个别主轴承孔轻微失圆，可通过镗孔配加大瓦修复；
缸体外壁非受力区细小裂纹，可通过冷焊、补漏修复，不影响结构强度；
个别螺纹孔滑牙，可通过镶螺纹套修复。
3.强制更换缸体的特殊场景
发动机发生抱轴、断连杆等重大机械事故，连杆打坏缸体内壁、击破缸壁；
冷却液冻结胀裂缸体，裂纹遍布多缸、水道，修复价值低于更换成本；
缸体内部水道、油道大面积腐蚀穿孔，多处泄漏无法逐一修复。

五、常见故障模式与根因分析
1.缸体裂纹（冻裂/热疲劳裂纹）
现象：冷却液异常减少、机油乳化发白、缸体外壁渗水渗油；冷车启动后异响，严重时水箱反水冒泡
失效根源：
①冻裂：冬季未加注合格防冻液，冷却液结冰膨胀9%，撑裂缸体水道、缸壁，北方冬季高发；
②热疲劳裂纹：长期高温作业、缺水开锅，缸体冷热交替频繁，在气门座、缸筒之间产生热疲劳裂纹；
③铸造缺陷：副厂缸体砂眼、气孔，应力集中后逐步扩展为裂纹。
2.缸套座孔磨损与穴蚀
现象：缸套漏水、冷却液进入油底壳，缸套外壁对应位置有密集蜂窝状凹坑
失效根源：
①冷却液长期不更换，防腐添加剂失效，缸套外壁产生电化学穴蚀，逐步侵蚀缸体座孔；
②缸套安装间隙超标，活塞往复运动时缸套高频振动，与座孔撞击磨损，加速穴蚀；
③冷却液含杂质、水垢多，散热不良，局部高温加剧腐蚀。
3.主轴承座变形、失圆
现象：主轴承频繁烧瓦、机油压力异常低、曲轴运转异响，轴瓦偏磨严重
失效根源：
①长期超负荷、爆震运行，主轴承座受力超过设计极限，产生塑性变形；
②抱轴、烧瓦故障后未检修缸体，高温导致轴承座退火变形；
③主轴承盖螺栓扭矩不达标、紧固顺序错误，长期受力不均导致座孔失圆。
4.缸体上平面翘曲、冲缸垫
现象：频繁冲坏气缸垫、气缸漏气、冷却液窜入气缸、排气冒白烟
失效根源：
①发动机高温开锅后，缸盖螺栓热胀冷缩导致平面变形；
②缸盖螺栓紧固顺序错误、扭矩不均匀，长期受力不均导致平面翘曲；
③多次铣削缸盖平面，未同步检测缸体平面，最终缸体变形加剧。
5.水道、油道腐蚀堵塞
现象：发动机水温高、机油温度高，散热不良，清洗后仍反复堵塞
失效根源：
①冷却液、机油长期不更换，酸性物质腐蚀水道、油道内壁，锈蚀脱落的杂质堵塞管路；
②劣质冷却液、非标机油加速腐蚀，硬水结垢堵塞水道。
六、缸体检修与安装核心规范
1.更换前必做检测项目
平面度检测：用刀口尺+塞尺检测缸体上平面，全长平面度≤0.05mm，相邻两缸间≤0.03mm；
主轴承孔检测：内径量表检测各道主轴承孔圆度、同轴度，圆度≤0.025mm，同轴度≤0.03mm；
缸套座孔检测：检测座孔内径、圆度、表面粗糙度，保证与缸套过盈配合符合标准；
水压试验：0.3~0.5MPa水压保持30分钟，所有水道、缸壁无渗漏，确认无裂纹。
2.缸体装配核心要点
彻底清洁：装配前用高压清洗所有油道、水道、螺纹孔，吹净铁屑、杂质，油道必须用通刷清理，禁止残留砂粒、金属屑；
缸套安装：缸套外壁涂抹密封胶，专用工具平稳压入座孔，压入后检测缸套内径、突出量，保证各缸突出量一致；
主轴承盖装配：按原厂标记顺序装配，螺栓对角分3次紧固，最终扭矩按卡特规范（主轴承螺栓一般为280~320N・m+角度拧紧，以官方手册为准）；
缸盖装配：更换全新气缸垫，按从中间向两端的对角顺序紧固缸盖螺栓，分3次拧紧至标准扭矩，最终角度紧固保证密封均匀。
3.装机后磨合要求
加注合格冷却液、机油，怠速运转30分钟，检查有无漏水、漏油、异响；
轻负荷磨合100小时，避免满负荷、爆震运行；
磨合后更换机油、机滤，再次检查各密封面状态。
七、2026市场行情与选购避坑
价格参考（单台缸体总成）
表格
档次 价格区间（人民币） 性能与寿命 适用场景
卡特原厂全新216-4925 3.8万～5.2万元/台 材质精度达标，支持2~3次大修，寿命20000小时以上 主力生产设备、质保期机组、重大故障更换首选
原厂再制造10R-8417 2.2万～3.5万元/台 原厂检测修复，参数达标，寿命接近全新 过保设备、大修性价比方案，带质保
国产副厂缸体 1.2万～2万元/台 材质、精度参差不齐，寿命8000~15000小时，易出现裂纹、变形 仅临时应急、残值低的老旧设备使用
核心避坑要点
铸造缺陷陷阱：低价副厂缸体砂眼、气孔多，材质配比不达标，使用几千小时就出现热疲劳裂纹，看似省钱实则维修工时、二次故障成本极高；
翻新缸冒充全新：旧缸体镗孔、焊补、喷漆后当新缸卖，内部已有疲劳裂纹，短期就会失效，鉴别：原厂缸体有清晰铸造编号、零件号打码，加工面光亮无锈蚀；
尺寸精度虚标：副厂缸体主轴承孔、缸套座孔精度不达标，装配后烧瓦、漏水，反复维修成本远超缸体差价；
不检测直接装车：更换缸体必须做水压试验、平面度、同轴度检测，避免装车后发现故障返工，浪费大量工时。
八、核心维保总结
216-4925是C15/3406E发动机的核心基体部件，正常维保下寿命可达2万小时以上，多数缸体故障都是人为维保不当导致：
防冻防高温：冬季加注合格防冻液，杜绝开锅缺水，是预防缸体裂纹的核心；
按时换油水：定期更换冷却液、机油，保证防腐、润滑性能，避免水道油道腐蚀；
规范装配：大修时严格按扭矩、顺序紧固螺栓，检测平面度、同轴度，避免人为导致缸体变形；
优先原厂/再制造：高价值主力设备优先选卡特原厂或再制造缸体，劣质缸体引发的二次故障，损失远大于配件差价。
