卡特彼勒 100-7408 发动机凸轮轴总成完整技术手册

卡特彼勒 100-7408 发动机凸轮轴总成完整技术手册

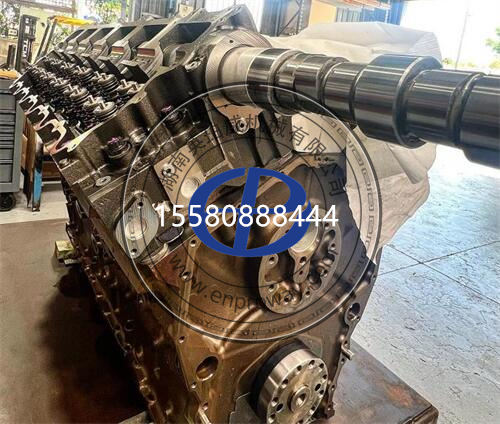

本件为卡特原厂3406A/3406B/3406C 系列 14.6L 直列 6 缸柴油机专用凸轮轴总成，是发动机配气机构的核心驱动部件，精准控制进排气门的开闭正时与升程曲线，直接决定燃烧效率、动力输出与运行平顺性，广泛适配工程机械、矿山设备、发电机组等连续重载工况。
一、基础核心参数表
表格
参数项目 原厂标准规格 实操说明

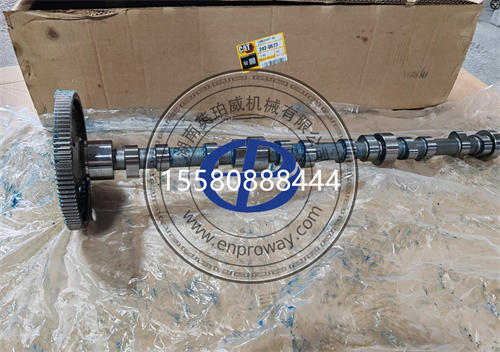

原厂零件号 100-7408 完整凸轮轴总成（带正时齿轮） 含 64 齿正时主动齿轮、月牙键与止推组件；无齿轮光轴替代件号为0R3787
产品类型 发动机配气机构驱动轴 发动机大修核心更换件，控制进排气门正时
核心适配发动机 卡特 3406A、3406B、3406C 直列 6 缸 14.6L 柴油发动机 覆盖机械高压油泵版本的全系列 3406 动力平台
交叉替代件号 7W-3797、20R-7546、333-0428、0R3787（光轴版） 正规副厂件安装尺寸、型线参数完全通用
凸轮型面配置 12 组凸轮桃尖（6 进气 + 6 排气） 每缸对应进、排气凸轮各 1 组，型线经过运动学优化
正时齿轮参数 64 齿主动正时齿轮，月牙键定位 与曲轴正时齿轮啮合，传动比严格为 2:1
基体材质 高强度合金结构钢锻造，凸轮表面高频淬火 桃尖硬度 HRC58~62，硬化层深度≥1.5mm，耐磨抗冲击
标准轴向间隙 0.10 ~ 0.25 mm 磨损极限＞0.40mm 需更换止推片或总成
轴颈磨损极限 圆度 + 圆柱度偏差 ≤ 0.03mm 超差可磨轴配加大轴瓦，磨损严重则直接更换总成
设计使用寿命 10000 ~ 15000 小时 与发动机大修周期同步，规范维保下可覆盖两个大修周期
总成重量 约 28 kg 长轴重载设计，抗弯曲疲劳与交变冲击载荷
注：100-7408 为带齿轮的完整总成，可直接装车；若原正时齿轮完好无磨损，也可选用 0R3787 光轴版本复用旧齿轮，降低维修成本。

二、结构特点与核心性能优势
1. 高精度配气正时控制
凸轮型面经过动力学仿真优化，气门升程曲线平滑无冲击，开闭相位精准匹配 3406 系列发动机的燃烧相位，保证进气充分、排气彻底，兼顾低速扭矩与高速功率输出。
2. 高强度耐磨抗冲击设计
基体采用整体锻造合金钢，凸轮桃尖、支撑轴颈均做表面高频淬火处理，硬化层均匀且深度充足，可长期耐受气门弹簧的高频交变压力，在矿山、油田连续满负荷工况下，抗磨粒磨损、抗疲劳点蚀能力远低于普通铸钢凸轮轴。
3. 微米级加工与动平衡校准
整轴轴颈、凸轮型面均经过精密磨削，整体直线度、轴颈圆度与圆柱度控制在微米级；成品经过高速动平衡校准，运转时振动小，可有效降低挺柱、气门、轴承的连锁磨损，提升整机运行平顺性。

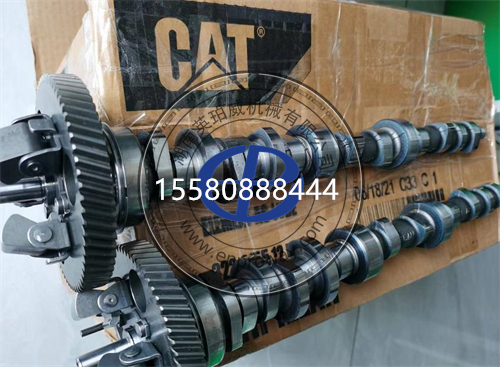

4. 集成式正时传动结构
前端集成 64 齿正时主动齿轮，月牙键精准定位，与曲轴正时齿轮、高压油泵齿轮组成完整正时传动链；齿轮齿面做渗碳淬火处理，齿面强度高，抗冲击疲劳寿命长，长期运行不易出现断齿、点蚀。
三、适配整机设备与应用场景
1. 工程机械设备
推土机：D6D、D7G 履带式重型推土机
装载机：966C、966D、980C、980F 大吨位轮式装载机
挖掘机：225、235 履带式挖掘机
压实设备：825、826C 土壤 / 垃圾压实机
2. 工业与发电动力
SR4 系列 300~500kW 备用 / 主用发电机组
油田修井机、固井车配套固定式工业动力
船舶主推进发动机、船用发电机组
3. 通用场景
所有搭载 3406A/B/C 系列机械泵发动机的重载设备，不同功率段机型仅凸轮型线略有差异，基础安装接口完全通用。
四、更换判定与适用场景
凸轮轴属于渐进式磨损部件，需结合磨损量、运行症状、大修周期三个维度综合判定是否更换。
1. 强制更换场景
凸轮桃尖严重磨损 / 点蚀剥落
桃尖磨损量超过 0.5mm，或型面出现凹坑、点蚀、金属剥落，导致气门升程不足、配气相位偏差，动力下降、排气冒黑烟，无法通过修复恢复型线精度。
轴颈严重磨损、烧蚀抱瓦
轴颈圆度 / 圆柱度偏差超 0.03mm，或表面出现烧蚀、拉痕、台阶，配合轴承间隙超标，机油压力异常偏低，无法通过磨轴修复或修复成本已接近新件。
轴身弯曲变形、直线度超标
整体直线度偏差超过 0.05mm，运行时振动大，气门间隙无规律波动，挺柱、气门异常偏磨，冷校正后仍无法恢复精度。
正时齿轮不可逆损伤
齿轮断齿、齿面大面积点蚀、磨损超限，啮合异响严重，无法单独更换齿轮时同步更换总成。
轴身裂纹、键槽开裂（高危故障）
轴身出现疲劳裂纹、键槽开裂变形，属于随时可能断裂的恶性故障，必须立即停机更换。
2. 预防性更换场景
发动机达到 10000~12000 小时大修周期，检测凸轮磨损接近极限，同步更换凸轮轴，避免大修后短期再次拆解；
配气机构连续出现气门、挺柱、导管异常磨损，排查根源为凸轮型面磨损导致，计划大修时同步更换。
3. 可修复复用场景
凸轮桃尖轻微磨损、无点蚀剥落，轴颈轻度磨损：可通过精密磨削修复型面与轴颈，配合加大尺寸的轴承与挺柱继续使用；
仅正时齿轮损坏、轴身完好：可单独更换齿轮，或选用光轴版 0R3787 复用旧齿轮，降低维修成本。
五、常见故障现象与根因分析
1. 凸轮桃尖磨损、点蚀（最高发渐进故障）
典型现象：发动机动力逐步下降、排气冒黑烟、油耗升高，气门间隙波动大，缸盖上部发出规律性 “嗒嗒” 金属敲击声，随转速升高异响同步加剧。
根因：
① 机油润滑失效：机油脏污、杂质多，或机油压力不足，凸轮与挺柱间无法形成稳定油膜，产生磨粒磨损与金属硬接触；
② 接触应力超标：气门弹簧弹力过大、长期高负荷运行，凸轮桃尖接触应力超过材料疲劳极限，逐步出现点蚀、剥落；
③ 副厂材质缺陷：用普通铸钢替代锻造合金钢，淬火硬度不足、硬化层浅，几千小时就出现严重磨损。
2. 轴颈磨损、烧蚀抱瓦
典型现象：缸体下部发出沉闷的金属摩擦声，热机怠速时机油压力低于标准下限，严重时轴颈与轴承咬死抱轴，发动机瞬间熄火。
根因：
① 机油污染：金属碎屑、油泥进入轴承间隙，持续研磨轴颈与轴承合金层；
② 润滑不足：机油压力不足、油道堵塞，轴承缺油干磨，瞬间高温烧蚀轴颈表面；
③ 装配间隙不当：轴承间隙过小无法形成油膜，间隙过大冲击磨损加剧，都会加速轴颈损伤。
3. 凸轮轴弯曲变形
典型现象：发动机运转振动大，气门间隙无规律波动，单缸或多缸压缩压力偏低，挺柱、气门出现异常偏磨。
根因：
① 冲击性损伤：气门撞活塞、气缸液力锁等故障产生的巨大冲击力，直接造成凸轮轴弯曲变形；
② 疲劳变形：长期超负荷运行，交变载荷下轴身产生缓慢的疲劳弯曲；
③ 装配应力：缸体轴承孔不同心、安装强行对位，凸轮轴受附加应力，长期运行逐步变形。
4. 正时齿轮磨损、断齿
典型现象：正时齿轮室处发出周期性啮合异响，怠速时呈 “哗啦” 声，正时偏差导致动力下降、爆震敲缸；严重时齿轮断齿，正时错乱顶弯气门、打坏活塞。
根因：
① 润滑不良：齿轮飞溅机油不足，齿面干磨快速磨损；
② 冲击载荷：长期爆震、负荷骤变，齿面承受交变冲击，出现疲劳点蚀甚至断齿；
③ 啮合间隙超标：齿轮磨损后间隙过大，或安装时未校准间隙，冲击载荷成倍增加。
5. 轴向间隙过大、窜动异响
典型现象：凸轮轴轴向窜动量超标，前端发出轴向撞击声，正时齿轮啮合异常，动力输出波动。
根因：止推片长期磨损、止推法兰松动，轴向冲击下间隙逐步变大；安装时未按标准校准轴向间隙，超出设计范围。

六、2026 市场行情与选购避坑
价格参考（单根）
表格
档次 价格区间（人民币） 设计使用寿命 适用场景
卡特原厂总成（带齿轮） 6500 ~ 9500 元 10000~15000 小时 主力生产设备、质保期机组、大修首选
一线副厂总成 / 原厂光轴 3000 ~ 5500 元 8000~12000 小时 过保设备、齿轮完好的维修场景，性价比高
国产杂牌 / 翻新件 1200 ~ 2800 元 3000 ~ 6000 小时 仅临时应急、残值低的老旧设备，不推荐重载设备长期使用
核心避坑要点
版本混淆陷阱：100-7408 为带齿轮完整总成，0R3787 为无齿轮光轴，外观相似但配置不同，采购时需确认是否带齿轮，避免缺件导致维修返工；
材质硬度偷工：低价副厂件用普通铸钢替代锻造合金钢，淬火硬度不足、硬化层浅，凸轮桃尖几千小时就磨损点蚀，后续气门、挺柱的连锁维修成本远超凸轮轴差价；
型线参数偏差：副厂件无原厂凸轮型线数据，加工精度差，气门升程、开闭正时偏离设计值，直接导致动力差、油耗高、燃烧恶化，优先选用有正规原厂数据的品牌；
翻新件冒充全新：旧凸轮轴磨轴、抛光后二次封装，表面硬化层已被磨掉，装车后快速磨损；正品全新轴表面均匀无磨削台阶，齿轮无磨损啮合痕迹，动平衡标识清晰。
核心总结
100-7408 是 3406 系列发动机配气机构的核心驱动部件，其精度与磨损状态直接决定发动机的动力、油耗与大修周期。重载工况下，保持机油清洁、保证润滑压力、规范正时安装是延长凸轮轴寿命的三大核心；优先选用原厂或正规品牌凸轮轴，可避免因型面磨损、正时偏差导致的气门、活塞、喷油器等连锁损伤，是保障发动机大修后长期可靠运行的关键部件。
