卡特彼勒133-4995气缸盖垫片全套技术手册（判定+参数+安装+避坑）
本手册为卡特彼勒原厂133-4995（简写1334995）气缸盖垫片（缸垫）专属标准化技术文档，适配卡特3126/3126B/C7系列直列6缸重型柴油发动机，配套322C/324D/325C挖掘机、950G装载机、C7发电机组等设备，是发动机核心密封部件。全文采用原厂量化标准、三级更换判定、冲缸根源拆解、落地式安装与扭矩规范，与前期机油滤座、摆线马达、增压软管手册架构完全统一，适配工程、电力、工业等重载发动机全场景大修与维保。
一、基础信息总览表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 133-4995（气缸盖垫片总成，CAT正品编号） 单台发动机1片，覆盖全部6缸，属发动机核心密封件，大修必换
产品类型 多层金属气缸垫（MLS，Multi-LayerSteel） 多层不锈钢叠加结构，耐高温高压，是现代重型柴油机主流缸垫类型
核心功能 密封气缸盖与缸体结合面，同步密封高温燃气、机油、冷却液三种介质 是发动机最重要的密封件，直接决定发动机的气密性、油水性和可靠性
材质结构 3~4层不锈钢钢片+表面密封涂层+缸孔卷边密封 钢芯保证强度，涂层和波纹保证密封，抗高温高压、抗疲劳
设计寿命 8000~12000小时（正常工况） 正常使用和发动机大修周期同步，冲缸、大修必须更换，不能重复使用
耐受爆发压力 ≥18MPa（180bar） 适配C7发动机最高爆发压力，留足安全余量
工作温度范围 -40℃~+350℃（缸孔周边瞬时高温） 耐受燃烧室高温，抗热变形、抗热疲劳
适配发动机 卡特3126、3126B、C7ACERT系列直列6缸7.2L柴油发动机 同平台发动机通用，具体配置以零件手册为准
适配设备 322C/324D/325C/325D挖掘机、950G/962G装载机、140H平地机、C7发电机组、工业动力 3126/C7动力设备通用
厚度规格 标准厚度STD（约1.3mm），可选+0.10/+0.20mm加厚版 缸盖/缸体铣削加工后，需选用对应加厚尺寸补偿厚度

二、核心技术参数与结构特点
1.核心性能参数
表格
参数项目 标准数值 偏差要求 实操说明
主体材质 SUS304/SUS316不锈钢钢带 - 耐高温、耐腐蚀、抗疲劳，强度高，是MLS缸垫的标准材质
层数 3~4层结构 - 多层波纹叠加，通过弹性变形补偿平面微变形，密封更可靠
标准厚度 1.25~1.35mm（STD） ±0.03mm 压缩后工作厚度约1.0~1.2mm
加厚规格 +0.10mm/+0.20mm - 缸盖/缸体铣削后，每铣掉0.1mm选+0.1mm加厚垫，保证压缩比
缸孔密封形式 全波纹卷边密封 - 缸孔周边的不锈钢波纹，压紧后形成多道密封线，牢牢封住高压燃气
油道/水道密封 橡胶涂层/橡胶圈密封 - 机油孔、冷却水孔周边的密封涂层/密封圈，密封低压的油和水
定位方式 定位销定位 - 2~3个定位销孔，保证缸垫安装位置精准，不会错位
压缩回弹率 ≥30% - 弹性好，能补偿发动机热胀冷缩和振动，长期使用不失效
抗热疲劳次数 ≥1000次冷热循环 - 反复升温降温不开裂、不失效，寿命长
密封介质 高温高压燃气、发动机机油、冷却液 - 一垫封三路，是发动机唯一同时密封三种介质的部件
2.核心结构组成

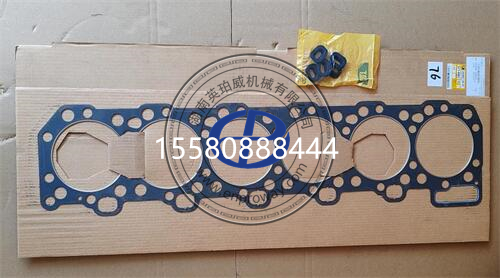

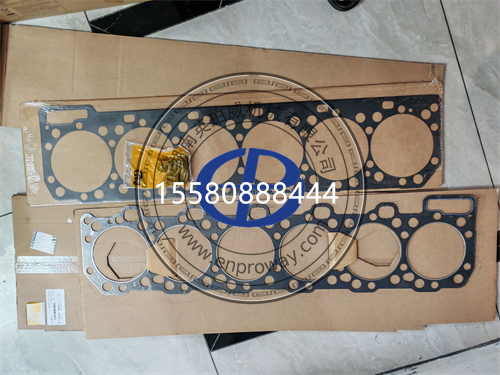

133-4995为多层金属（MLS）整体式缸垫，一片覆盖全部6个气缸，从结构上分为三大密封区域：
气缸孔密封区：每个缸孔周边的多层不锈钢波纹卷边，是最核心的密封部位，承受最高的温度和压力，压紧后形成多道金属密封线，牢牢封住燃烧室的高压燃气，是缸垫最容易坏的地方；
机油道密封区：缸体到缸盖的机油孔周边，带密封涂层或橡胶密封圈，密封低压机油，防止机油泄漏、窜水；
冷却水套密封区：冷却水道周边的密封结构，密封冷却液，防止漏水、窜气、窜油；
基体与安装区：整体不锈钢基体，带螺栓孔、定位销孔，是安装和支撑结构。
3.核心技术特点（卡特原厂优势）
多层波纹密封，气密性极强：多层不锈钢波纹结构，多点线密封，燃气密封能力远优于石棉垫、复合垫，高压下也不会冲缸；
抗热疲劳、寿命长：不锈钢材质耐高温、抗热变形，反复冷热循环也不会开裂、失效，寿命是石棉垫的2-3倍；
厚度均匀，压缩一致：加工精度高，整片厚度均匀，每个缸的压缩比一致，发动机运转平稳，动力均匀；
密封可靠不窜液：油道水道独立密封，不会出现油水混合、气窜油、气窜水的问题，可靠性高；
无石棉环保安全：不含石棉，耐高温不产生有毒物质，符合环保要求，对维修人员更安全；
原厂完美匹配：和C7/3126发动机的缸盖、缸体完全匹配，孔位精准、密封区域对应，不用修不用改，直接装。
三、卡特彼勒133-4995气缸盖垫片适配机型与应用场景
1.核心适配发动机与设备
133-4995是卡特3126/C7系列发动机标准缸垫，核心适配包括：
表格
设备类型 具体型号 发动机型号 说明
履带挖掘机 322C、322CL、324D、324DL、325C、325D 3126B、C7ACERT 20-25吨级中型挖掘机，工程主力机型
轮式装载机 950G、950H、962G、962H 3126、C7 5吨级中型轮式装载机
平地机 140H、140K、160H 3126、C7 中型平地机，道路施工用
发电机组 C7工业发电机组、备用发电机组 C7发电版 150-300kW柴油发电机组
工业动力 水泵、风机、压缩机、油田动力 3126/C7工业版 各类重型工业动力设备
其他设备 铰接式卡车、摊铺机、压路机 3126/C7 同平台中型工程设备通用
2.典型应用场景
基建工程：土石方、道路施工的挖掘机、装载机、平地机，负荷波动大、工况复杂，缸垫容易冲；
矿山作业：矿山中小型设备，重载、粉尘大、散热条件差，水温容易高，冲缸风险高；
工业发电：固定发电机组，工况稳定，缸垫寿命最长，正常用一万小时以上没问题；
油田作业：油田动力设备，负荷波动大、环境恶劣，对缸垫可靠性要求高；
港口物流：港口装载机、牵引车，频繁启停、大负荷，热循环多，对缸垫抗疲劳要求高。
3.配套关联部件
气缸盖螺栓：缸盖固定螺栓，每次拆缸盖建议更换，或者检查拉伸量，超了必须换，是保证缸垫密封的关键；
气缸盖：发动机上部部件，和缸体通过缸垫密封；
气缸体：发动机下部部件，缸垫安装的基准面；
机油冷却器、喷油器、气门室盖：缸盖相关部件，大修时同步检查更换；
定位销：缸体上的定位销，保证缸垫和缸盖安装位置准确。
四、三级更换判定标准（现场通用）
1.一级判定：立即更换（极高风险・硬性失效）
满足任意1项，缸垫已经冲穿/失效，存在发动机报废、安全事故风险，必须立即停机更换，禁止继续运行。
气缸冲穿、燃气窜水/窜油：缸垫缸孔密封区冲坏，高压燃气窜进冷却水道或机油道，水箱翻水冒泡、机油乳化、水温骤升，典型的“冲缸垫”，必须立即换；
油水混合、机油变白：冷却液窜进机油里，机油变成乳白色“奶茶状”，或者机油窜进水里，水箱飘油花，缸垫油水密封失效，继续开会拉瓦、拉缸；
相邻两缸串通：相邻两个气缸之间的缸垫冲穿，两缸压力互窜，动力严重下降、怠速严重抖动、排气异常；
严重漏气、动力骤降：缸垫外围冲穿，燃气直接漏到外面，有明显漏气声，动力严重不足，还会吹机油、吹水，很危险；
缸垫开裂、破损：缸垫明显开裂、烧蚀、破损，完全失效。
2.二级判定：建议更换（中高风险・计划停机维修）
满足任意1项，缸垫性能衰减，密封开始失效，随时可能升级为一级冲缸，需尽快安排停机更换，避免故障扩大、损坏发动机。
轻微冲缸、水温偏高：水温比正常高5-10℃，水箱偶尔有小气泡，动力轻微下降，负荷大的时候更明显，是早期冲缸；
机油轻微进水、油位上升：机油油位慢慢升高，机油有点发白、乳化，不严重，是缸垫轻微窜水；
气缸压力不足、单缸失火：测缸压，某一个缸压力明显比其他缸低，排除气门、活塞问题后，就是缸垫密封不好；
冷却液慢慢减少、找不到漏点：冷却液慢慢少，外面看不到漏水，就是缸垫轻微窜水，水烧掉了或者进机油里了；
排气有白烟、烧水：排气持续冒白烟，烧冷却液，排除喷油器、增压器问题后，就是缸垫冲了窜水；
运行工时：常规工况8000-10000小时、恶劣工况5000-7000小时，接近设计寿命，或者发动机大修，必须换缸垫。
3.三级判定：预防性更换（计划性维护）
缸垫状态良好，无冲缸、无漏水漏油、动力正常，基于维保规范与设备可靠性，建议以下场景预防性更换。
发动机大修、拆缸盖的时候，不管缸垫看起来好不好，都必须换新的，缸垫是一次性部件，拆过就不能再用；
缸盖、缸体铣削加工后，更换对应厚度的加厚缸垫，保证压缩比正常；
高可靠性场景（核心生产设备、备用发电机组），每8000小时结合大修预防性更换；
发动机出过高温开锅、严重冲缸故障，修复后建议定期检查，有隐患提前换。
⚠️重要原则：气缸垫是一次性密封件，只要拆过缸盖，哪怕看起来完好无损，也绝对不能重复使用，必须换新的！拆过之后密封结构已经变形，再装回去密封不住，大概率用不了多久就冲缸。
五、一分钟快速排查对照表
表格
故障现象 最可能故障类型 风险等级 1分钟快速排查方法 快速处置方案
水温骤升、水箱翻泡泡、盖不住水箱盖 冲缸垫、燃气窜水 ⚠️极高风险 1.冷车打开水箱盖，启动发动机看有没有大量气泡往上冒
2.看水温是不是突然升高 立即停机更换缸垫，继续开会拉缸、拉瓦
机油变白、像奶茶、油位升高 油水混合、冷却液窜机油 ⚠️极高风险 1.拔机油尺看机油颜色，是不是乳白色
2.看机油油位是不是比正常高 立即停机换缸垫、换机油，继续开会烧瓦
动力下降、怠速抖、单缸不工作 缸垫冲穿、缸压不足 ⚠️高风险 1.测缸压，看是不是某缸或相邻两缸压力低
2.听排气是不是突突响、缺缸 拆检更换缸垫，检查缸盖平面度
冷却液慢慢少、找不到外漏点 轻微冲缸、窜水烧掉 ⚠️中高风险 1.定期看副水箱水位，是不是慢慢减少
2.看排气是不是冒白烟、烧冷却液 尽快安排更换缸垫，检查漏水原因
缸垫边缘漏油、漏水、有油迹水迹 外围密封失效 ⚠️中风险 1.看缸盖和缸体结合面的边缘有没有油迹、水迹
2.紧一下缸盖螺栓看还漏不漏 先紧螺栓，还漏就拆换缸垫
排气持续冒白烟、烧水味 窜水进气缸燃烧 ⚠️中高风险 1.闻排气有没有甜味（冷却液味道）
2.看冷却液是不是慢慢少 排查确认后更换缸垫
六、标准化安装与扭矩规范（密封关键，决定寿命）
缸垫70%的早期冲缸都是安装不当、扭矩不对、平面度差导致的，规范安装是缸垫密封可靠、寿命长的核心。
1.安装前准备（重中之重）
缸垫检查：
核对零件号、厚度规格，确认和发动机匹配，STD还是加厚的，不要买错；
检查缸垫外观，没有折痕、破损、划痕、掉涂层，油道水道孔都通畅，定位孔对准；
缸垫是精密件，拿的时候要平拿，不要折、不要弯、不要磕碰，密封面不能用手摸，不能沾油污灰尘。
结合面处理（最关键）：
彻底清洁缸体和缸盖的结合面，所有旧缸垫的残留物、积碳、油污、水垢都要刮干净、擦干净，一点都不能留；
平面度检查：用长直尺+塞尺检查缸盖和缸体的平面度，要求：每100mm长度≤0.05mm，整体全长≤0.10mm；
平面度超差的，缸盖要铣削加工找平，缸体也要处理，铣削量不能超过原厂极限（一般缸盖最多铣0.3mm，缸体0.2mm），铣了多少就选对应加厚的缸垫，保证压缩比不变；
结合面不能有划痕、凹坑、腐蚀点，尤其是缸孔周边，有缺陷要修复，不然密封不住。
螺栓检查：
缸盖螺栓每次拆都要检查，看有没有拉伸变形、滑牙、裂纹，拉伸量超过原厂极限（一般螺栓伸长量超过0.2mm或者长度超差）就必须换新的，不能重复用；
螺栓螺纹要清洁，没有油污、杂质，保证扭矩准确。
工具准备：
精准的扭矩扳手、角度规（卡特缸垫是扭矩+角度法拧紧，必须要角度规）；
清洁工具、刮刀、塞尺、直尺，保证干净。
2.标准化安装步骤
放缸垫定位：
缸体上的定位销装好，把缸垫平稳放上去，对准定位销，TOP/UP标记朝上（朝向缸盖），不要装反了，装反了肯定冲；
放好后不要移动、不要磕碰，检查所有孔位是不是对齐，油道水道有没有错位；
❗重要：原厂MLS缸垫绝对不要涂密封胶！本身的涂层和波纹就能密封，涂胶反而会导致密封失效、冲缸，只有石棉垫才涂胶，多层钢垫严禁涂胶！
放缸盖：
把缸盖平稳吊下来，对准定位销放上去，不要蹭到缸垫，不要在缸垫上滑动，防止刮坏密封面；
缸盖放到底，不要晃、不要撬，保证贴合平整。
缸盖螺栓拧紧（核心步骤，顺序+扭矩+角度，必须严格按原厂来）：
卡特C7/3126发动机缸盖螺栓标准拧紧步骤（参考，具体以原厂维修手册为准）：
第一步：预紧：按从中间向两边、对称交叉的顺序，所有螺栓拧到50N・m；
第二步：中紧：同样的顺序，所有螺栓拧到100N・m；
第三步：角度拧紧：同样的顺序，每个螺栓再旋转90°（1/4圈）；
第四步：再转角度：同样的顺序，每个螺栓再旋转90°（1/4圈），最终总转角180°；
必须从中间向两边对称拧，绝对不能从一头往另一头拧，不然缸盖会变形、缸垫受力不均，肯定冲；
扭矩+角度法是重型柴油机标准，不能只靠扭矩，螺栓拉伸量才是关键，角度法更准确。
安装附属部件：
装好喷油器、进排气管、气门室盖、水管油管等附件；
加好机油、冷却液，排空气。
磨合与复检：
启动发动机，怠速运转10-15分钟，不要加负荷，慢慢升温；
检查有没有漏水、漏油、漏气，水温、油压正常；
冷机后（完全冷却），部分机型要求复检缸盖螺栓扭矩/角度，按原厂要求来；
前100小时轻负荷磨合，不要满负荷、不要猛轰油门，让缸垫均匀压实密封。
3.核心维护与延寿技巧
防高温、不开锅：这是最重要的！定期检查冷却液、水泵、节温器、散热，保证水温正常，绝对不要高温开锅，开锅一次缸垫寿命减一半，多次开锅必冲；
不随便调增压、不超载：不要乱调高增压压力、喷油提前角，不要长期超载、爆震，缸内压力太高会冲缸垫；
冷车预热、热车熄火：冬天冷车先预热，不要启动就大负荷；熄火前怠速几分钟再灭，减少冷热冲击，延长缸垫寿命；
定期检查水位、机油：经常看冷却液和机油状态，早发现窜水窜油，早处理，不要等严重了再修；
用正规防冻液：不要用水代替防冻液，水垢、腐蚀会损坏缸垫和缸体缸盖，还容易高温。
❌绝对禁止操作
❌禁止缸垫拆了重复用，哪怕看起来全新，拆过就变形了，密封不住，用不了多久就冲，必须换新的；
❌禁止MLS多层钢缸垫涂密封胶，会破坏密封结构，导致密封失效、冲缸，原厂钢垫绝对不要涂胶；
❌禁止缸盖螺栓顺序错、扭矩不对，必须从中间向两边对称拧，用扭矩+角度法，乱拧百分百冲缸垫；
❌禁止平面度超差强行装，缸盖变形、不平，再好的缸垫也压不住，肯定冲，一定要先找平；
❌禁止发动机高温还硬开，开锅了立即停机降温，不要继续开，不然轻则冲缸垫，重则拉缸、缸盖变形，损失巨大；
❌禁止缸垫折、弯、用手摸密封面，密封面有划痕、油污、折痕，都会导致密封失效，冲缸。

七、选购避坑与2026市场行情
1.三档配件档次对比（2026年市场参考价，单台/1片）
表格
档次 价格区间（人民币） 寿命（正常工况） 适用场景 优缺点
卡特原厂全新 1500~3000元 8000~12000小时 核心设备、重载工况、高可靠性要求 材质好、精度高、密封可靠、寿命长，故障率极低，大修首选
一线品牌替代（辉门/马勒/德纳） 800~1800元 6000~10000小时 主力设备、中等工况、性价比优先 国际大牌，性能接近原厂，有质保，性价比高，大部分场景够用
国产副厂/杂牌 200~800元 2000~5000小时 备用设备、轻载工况、短期应急 价格便宜，但材质差、精度低、容易冲缸，故障率高，不推荐重载核心设备用
2.七大核心避坑点
避坑1：型号厚度不对，装不上或压缩比错：杂牌缸垫孔位不对、厚度不准，装不上或者压缩比不对，动力差、容易冲，买的时候一定要核对零件号、厚度规格（STD/+0.1/+0.2）；
避坑2：材质差，不是真多层钢：便宜的冒充MLS缸垫，其实是复合垫、石棉垫，或者只有1-2层薄钢片，不耐高温高压，很容易冲，一定要买正经3-4层不锈钢的；
避坑3：平面度差、孔位歪，密封不好：加工精度差，整片厚度不均、孔位歪，装上去局部压不紧，很容易冲缸；
避坑4：密封涂层差，容易掉、不耐温：劣质涂层，高温下融化、脱落，密封失效，很快就冲；
避坑5：翻新/二手冒充全新：旧缸垫清洗、喷漆后当新的卖，已经变形、疲劳了，装上去用不了多久就冲，买的时候找正规渠道，看包装、防伪；
避坑6：石棉垫冒充钢垫：淘汰的石棉垫冒充多层钢垫，便宜但不耐高温、寿命短、还致癌，绝对不要买；
避坑7：只看单价不看损失：缸垫是发动机核心密封件，冲一次缸垫，维修工时费、机油冷却液、可能的拉缸拉瓦损失，是缸垫价格的几十上百倍，绝对不能贪便宜买劣质缸垫，省几百块，亏几万块，得不偿失。
3.正确选购步骤
核对发动机型号、零件号、厚度规格，确认完全匹配，缸盖铣过的要选对应加厚款；
选择正规渠道（卡特经销商、国际大牌、正规配件商），不要买三无产品；
检查外观：平整无折痕、无破损、无掉涂层，孔位光滑规整，厚度均匀，有正规包装、合格证；
确认是多层不锈钢（MLS）结构，不要买石棉垫、复合垫；
要求提供质保，正规产品一般有3-6个月质保，安装正确出现冲缸能退换；
核心重载设备优先选原厂或一线国际品牌，轻载备用设备可以选靠谱国产品牌，不要买太便宜的杂牌。
八、核心总结
卡特彼勒133-4995气缸垫，是发动机的“密封心脏”，一片小小的垫片，同时封住高温高压燃气、机油、冷却液三种介质，是发动机里压力最高、温度最高、工况最恶劣的密封件，直接决定了发动机的可靠性和寿命——缸垫冲了，轻则水温高、动力差、油水混合，重则拉缸、拉瓦、发动机报废，维修几万甚至十几万，损失巨大。
防高温、规范装、用正品、不重复，是缸垫维保的四大核心原则，保证发动机不开锅、水温正常，安装严格按顺序扭矩角度来，用正品缸垫，拆过就换新的，原厂缸垫用大几千到一万小时很轻松，是发动机大修最关键的密封部件，绝对不能马虎。
记住：缸垫是小钱修大事的部件，几百几千块的缸垫，能保护几万几十万的发动机，绝对不能在缸垫上省钱，劣质缸垫冲一次，维修成本是缸垫价格的几十上百倍，得不偿失，大修一定要用好缸垫，再配合规范安装，才能用得久、不冲缸。
