卡特彼勒543-3364船用启动马达核心功能与工作原理

卡特彼勒543-3364船用启动马达核心功能与工作原理

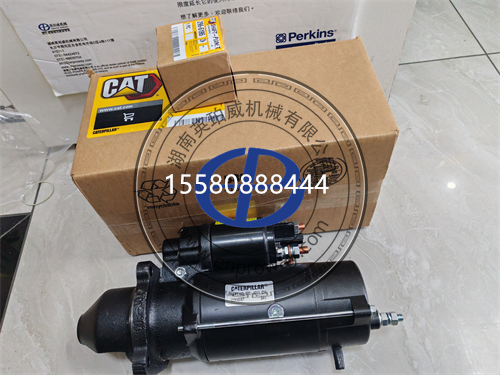

543-3364船用启动马达是卡特3056系列船用柴油发动机的启动系统核心部件，作用是给发动机提供初始旋转动力，带动曲轴转动完成喷油点火，让发动机从静止进入运转状态。它采用行星减速结构，专为海洋船用环境设计，防潮、防盐雾、抗振动，比普通工业版可靠性高很多，是船舶动力系统的关键安全部件，直接决定发动机能不能正常启动，影响航行安全与运营效率。以下为详细的功能解析与工作原理说明。
一、四大核心功能
1.发动机启动功能（核心第一功能）
功能作用
通电后驱动齿轮伸出，与飞轮齿圈啮合，通过减速增扭输出大扭矩，带动飞轮和曲轴旋转，完成发动机的喷油、压缩、点火过程，让发动机从静止进入自主运转状态。
船用场景下的重要性
船用发动机工作在海上，一旦启动不了，船舶就失去动力，不仅耽误工期，还有触礁、漂移等安全风险，对启动可靠性要求极高；
船用发动机功率大、压缩比高，启动阻力大，尤其是低温冷启动，需要足够的扭矩才能带动，减速式马达的大扭矩优势很明显；
渔船、工程船等经常在恶劣海况下作业，颠簸、潮湿、盐雾环境下，启动马达必须稳定可靠，不能关键时刻掉链子。
性能特点
7.5kW额定功率，45N・m堵转扭矩，足够带动150~200马力的3056船用发动机-20℃冷启动；
0.3秒快速响应，拧钥匙马上启动，无延迟，启动效率高。
2.单向传动保护功能
功能作用
驱动齿轮内置单向离合器（滚柱式），只传递从马达到发动机的正向动力，发动机启动后转速超过马达转速时，自动脱开传动，防止发动机反过来带动马达高速旋转，损坏马达。
为什么重要
船用发动机额定转速一般1500~2500rpm，而启动马达空载转速才4500rpm左右，但是发动机启动后如果反带马达，会让马达转速飙升到几万转，直接把转子、轴承、齿轮甩坏，甚至解体；
单向离合器是启动马达的保护装置，相当于“单向阀”，只能往前传力，不能往回传，保护马达不被发动机反带损坏。
船用特殊设计
滚柱式单向离合器，比楔块式更可靠、抗冲击，适应船用大扭矩启动工况；
齿轮和离合器都做了发黑防锈处理，潮湿环境下不会生锈卡滞，单向功能稳定。
3.啮合缓冲防打齿功能
功能作用
驱动齿轮前端有缓冲弹簧，电磁开关推动齿轮伸出时，弹簧先缓冲，齿轮软接触飞轮齿圈，慢慢滑进去啮合，不会硬撞，减少打齿冲击，保护驱动齿轮和飞轮齿圈。
为什么重要
打齿是启动马达最常见的故障之一，硬啮合的话，齿轮和齿圈硬碰硬，很容易把齿尖打坏、打圆，甚至断齿，维修成本高；
船用发动机振动大，齿轮和齿圈对位容易有偏差，缓冲设计能自动适应偏差，减少打齿故障。
性能特点
缓冲弹簧+拨叉浮动设计，啮合冲击减少70%，打齿故障比直驱式少80%；
齿轮高频淬火HRC55~60，硬度高、耐磨，正常使用和马达同寿命。
4.自动复位功能
功能作用
发动机启动成功，松开启动钥匙后，电磁开关断电，回位弹簧自动把驱动齿轮、铁芯、拨叉拉回到初始位置，脱离飞轮齿圈，电机停止运转，完成整个启动过程。
为什么重要
如果启动后齿轮不回位，一直跟着飞轮转，会加速齿轮和轴承磨损，严重的会把马达带坏；
自动复位不需要人工操作，拧钥匙启动，松钥匙就回位，简单方便，可靠性高。
船用特殊设计
回位弹簧用不锈钢材质，防盐雾生锈，不会因为锈住回不了位；
电磁开关全密封，不会因为潮湿卡滞，复位顺畅可靠。

二、整体结构组成
543-3364船用启动马达主要由5大总成组成，每个部分各司其职，共同完成启动功能，全系列做了船用防腐防潮设计：
表格
结构总成 核心部件 主要作用 船用特殊设计
直流电机总成 电枢转子、定子线圈、换向器、碳刷组件、前后端盖 把电能转换成旋转机械能，是动力来源 真空浸漆转子防潮，高铜碳刷耐磨，镀镍刷架防腐，双层密封轴承防盐雾
减速机构总成 太阳轮、行星齿轮、内齿圈、行星架 减速增扭，把电机的高速小扭矩，转换成低速大扭矩，输出给驱动齿轮 合金钢齿轮渗碳淬火+发黑防锈，耐磨抗腐蚀，适应潮湿环境
电磁开关总成 吸拉线圈、保持线圈、铁芯、主触点、回位弹簧、密封壳体 控制驱动齿轮的伸出和缩回，同时通断电机的主电路 全密封灌胶结构，银合金触点耐烧蚀，防潮防盐雾，不会卡滞短路
驱动机构总成 驱动齿轮、单向离合器、拨叉、缓冲弹簧 把减速后的动力传递给飞轮齿圈，同时实现单向传动和啮合缓冲 齿轮高频淬火+发黑防锈，滚柱式单向离合器可靠，不锈钢弹簧不生锈
壳体与安装总成 电机壳体、安装法兰、防尘罩、接线端子、紧固件 支撑固定所有部件，连接发动机，连接电气线路 铸铝壳体+双层防腐涂层，全不锈钢紧固件，加厚镀锡接线端子，防盐雾腐蚀
注：日常维护主要更换碳刷、电磁开关、驱动齿轮这些易损件，电机壳体、减速机构一般能用很久，不用每次都换总成。
三、工作原理（四步启动全流程）
启动马达的整个工作过程从拧钥匙到松钥匙，全程不到1秒，分为四个连续的阶段，自动完成：
第一步：通电吸合，齿轮预伸（软啮合阶段）
拧动启动钥匙到启动档，电流通过启动继电器，进入电磁开关的吸拉线圈和保持线圈；
两个线圈同时通电，产生强磁场，把电磁开关的铁芯往里吸，铁芯带动拨叉摆动；
拨叉另一端推动驱动齿轮往前伸，向飞轮齿圈靠近；
这时候电机还没有全功率通电，只有小电流通过吸拉线圈，电机慢慢转，齿轮一边转一边往前伸，像“找齿”一样，慢慢滑进齿圈啮合，不会硬撞打齿；
缓冲弹簧在这个过程中起缓冲作用，就算齿轮刚好顶在齿尖上，弹簧也能先压缩，等齿轮转一点对准齿槽，再弹进去啮合，保护齿轮。
第二步：完全啮合，主触点闭合（动力接通阶段）
驱动齿轮完全啮合到位后，电磁开关的铁芯刚好走到头，把开关内部的主触点顶闭合；
主触点一闭合，电机的主大电流电路就接通了，电瓶的大电流直接通到电枢线圈上，电机开始全功率高速运转；
这时候吸拉线圈被主触点短路，只有保持线圈工作，维持铁芯的吸合状态，保持齿轮啮合不退回。
第三步：减速增扭，带动飞轮启动（动力输出阶段）
电机转子高速旋转（约4500rpm），带动前端的太阳轮转动；
太阳轮带动三个行星齿轮在内齿圈里公转，行星架输出低速大扭矩，减速比约10:1，也就是电机转10圈，行星架转1圈，扭矩放大10倍；
行星架带动单向离合器和驱动齿轮旋转，驱动齿轮带动飞轮齿圈转动，飞轮带动曲轴旋转；
曲轴转动后，发动机完成进气、压缩、喷油、点火过程，开始自主运转，转速越来越高；
当发动机转速超过启动马达的输出转速时，单向离合器起作用，自动打滑，只传递马达到发动机的动力，不传递发动机到马达的反向动力，防止发动机反带马达高速旋转损坏马达。
为什么要用减速机构：船用发动机压缩比高、启动阻力大，尤其是低温冷启动，需要很大的扭矩。如果用直驱式，要达到同样的扭矩，电机就要做得很大很重，电流也大，对电瓶和线路负担大。减速式用小电机+减速机构，就能输出大扭矩，体积小、重量轻、电流小，性价比高，是现在的主流方案。
第四步：断电回位，脱离啮合（复位结束阶段）
发动机启动成功，松开启动钥匙，启动档断开，电磁开关的线圈断电；
线圈断电后磁场消失，回位弹簧把铁芯往回拉，带动拨叉把驱动齿轮拉回来，脱离飞轮齿圈，回到初始位置；
主触点同时断开，电机主电路切断，电机停止运转；
整个启动过程结束，等待下一次启动指令。
原理核心：电磁吸合伸齿轮，减速增扭带飞轮，单向保护防反带，断电弹簧拉回来，结构简单可靠，是目前船用发动机最成熟的启动方案。

四、减速式启动马达vs直驱式启动马达对比
很多人分不清减速式和直驱式，其实两者结构、性能、寿命差别很大，现在船用基本都用减速式：
表格
对比项目 543-3364行星减速式（船用标配） 传统直驱式启动马达
核心结构 串激电机+行星齿轮减速机构 串激电机直接驱动齿轮，无减速机构
同等功率体积 小30%，结构紧凑 大，笨重
同等功率重量 轻30%（约8.5kg） 重（约12kg以上）
启动扭矩 大30%以上，堵转扭矩45N・m 小，同功率只有30N・m左右
启动电流 小30%，≤380A 大，约500A以上，对电瓶线路负担大
打齿故障 少，缓冲软啮合，冲击小，故障率低 多，硬啮合冲击大，容易打齿
使用寿命 长，≥30000次启动 短，约15000次启动
碳刷寿命 长，高铜碳刷+小电流，≥15000次 短，大电流磨损快，约8000次
冷启动性能 好，大扭矩低温也能带动 差，低温扭矩不够，容易转不动
船用适配性 好，体积小、抗振、防腐设计完善 差，笨重、抗振差、普通防腐，不适合船用
价格 稍高 便宜
为什么船用都选减速式：船用环境恶劣，要求启动可靠、寿命长、维护少，减速式虽然贵一点，但扭矩大、电流小、故障少、寿命长，综合成本更低，尤其是海上维修不方便，可靠性比什么都重要，所以现在新船基本都配减速式启动马达。
