卡特彼勒CAT235-4157履带支重轮全套技术手册

卡特彼勒CAT235-4157履带支重轮全套技术手册

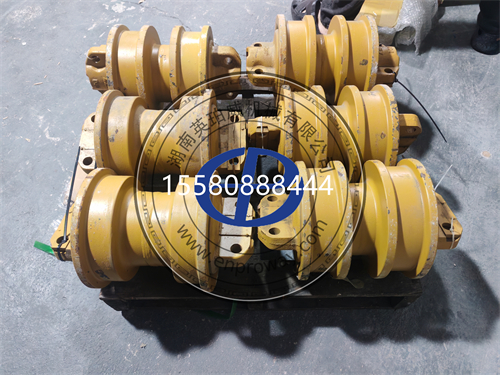

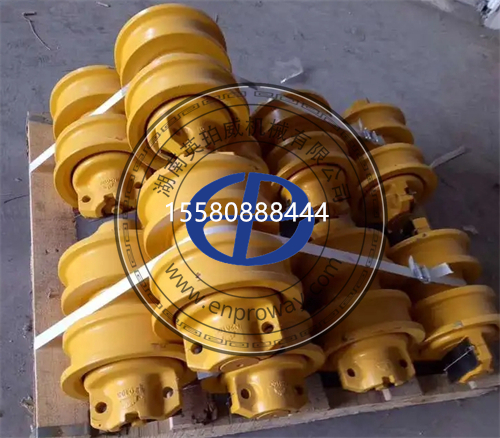

235-4157是卡特彼勒D6R/D6T推土机、963D装载机专用的单法兰履带支重轮（SystemOne系列），作为底盘行走系统核心承重部件，直接支撑整机重量（D6R约18-22吨，963D约20吨），引导履带运行并吸收地面冲击，其可靠性直接决定设备作业效率与底盘寿命，是矿山、土方、市政等重载工况的关键易损件。
一、基础技术规格与材质参数
表格
参数项目 标准规格 技术说明
零件号 235-4157（简写：2354157） 卡特原厂专属件号，适配D6R/D6T/963D等机型，不可与其他型号混用
法兰类型 单法兰 用于内侧支重轮，外侧为双法兰设计，防止履带脱轨
核心尺寸 胎面直径：8.27英寸（210mm）
法兰直径：9.92英寸（252mm）
轴径：45mm 原厂精准尺寸，确保与履带链节完美啮合，减少偏磨
核心材质 轮体：高碳钢淬火（HRC58-62）
轴：42CrMo合金钢调质
轴承：双列圆锥滚子轴承
油封：耐油***橡胶双唇密封 轮体表面硬化层≥6mm，抗磨抗冲击；轴承耐重载，油封防泥水侵入
安装规格 螺栓：4×M20×1.5（10.9级）
安装孔距：180mm
扭矩：350±20N・m 对角预紧，分3次均匀拧紧，确保固定可靠，防止松动漏油
重量 约149kg（328lb） 单法兰设计，比双法兰轻约70kg，便于安装维护
润滑方式 黄油嘴集中润滑 内腔加注锂基极压润滑脂，每50小时补脂一次，至油封微溢
二、工作原理与核心作用
1.核心工作逻辑
支重轮通过双列圆锥滚子轴承支撑在固定轴上，轮体与履带链节导轨面接触，将整机重量均匀分散到履带板上（963D每侧7个支重轮，总接地面积4340in²），同时引导履带沿正确轨迹运行，吸收地面不平产生的冲击载荷，保护底盘和车架不受损坏。
2.三大核心作用
承重分散：将集中载荷转化为均匀分布的线载荷，降低接地比压（963D标准履带接地压力10.3psi），提高设备在松软地面的通过性
导向定位：法兰与履带链节侧面接触，防止履带横向偏移和脱轨，尤其在转向、斜坡作业时作用显著
缓冲减震：通过轴承滚动和润滑脂缓冲，吸收冲击能量，减少振动传递至机身，提升操作舒适性和部件寿命

三、常见故障现象与失效根源
表格
故障现象 典型表现 失效根源 危害等级
漏油 油封处渗油、甩油，润滑脂流失 1.油封老化/磨损/安装歪斜
2.浮封面不洁/磕碰损伤
3.螺栓扭矩不足，密封面贴合不良
4.轴颈磨损，密封失效 高（缺脂导致轴承烧毁）
异响卡滞 行走时发出“咔咔”声，转弯阻力大 1.轴承缺脂/磨损/保持架损坏
2.轮体变形，与履带啮合不良
3.异物进入轮腔，卡死转动部件 中高（加剧履带磨损，影响操控）
轮体磨损 胎面变薄、出现沟槽、法兰变形 1.长期重载/恶劣路况，磨损加速
2.材质硬度不足，热处理工艺差
3.履带张力不当，偏磨严重 中（缩短寿命，需提前更换）
螺栓松动 螺栓断裂、支重轮移位 1.未按对角顺序拧紧，扭矩不足
2.未使用螺纹锁固剂，振动松脱
3.安装面有油污/杂质，贴合不紧 高（支重轮脱落，引发重大事故）
轴承烧毁 轮体抱死，无法转动 1.长期缺脂，润滑失效
2.进水进泥，润滑脂乳化变质
3.过载使用，轴承疲劳损坏 极高（导致履带撕裂，底盘损坏）
四、标准拆装安装步骤
拆卸步骤
安全准备：停机熄火，放掉履带张力，用液压千斤顶或吊具支撑底盘，确保设备稳固，防止侧翻
清洁与渗透：清理支重轮及周边油污，在螺栓上喷洒渗透油，浸泡15-20分钟，便于拆卸
拆除固定件：按对角顺序分3次均匀松开4个固定螺栓，取下盖板，注意保存垫片
取出支重轮：用吊具（承重≥200kg）平稳吊起支重轮，轻轻滑动取出，避免磕碰轴和油封
清洁检查：清理安装座面，检查有无裂纹、变形，测量轴径磨损情况，确认是否需要更换轴套
安装步骤
新件检查：核对零件号235-4157，检查轮体、轴承、油封外观完好，转动灵活无卡滞
润滑准备：在螺栓螺纹涂螺纹锁固剂（如Loctite243），在轴承座涂少量润滑脂，油封唇口涂润滑脂防干磨
定位安装：将支重轮对准安装孔，确保轴的平面与车架贴合，轻轻推入到位，避免油封扭曲
紧固螺栓：按对角顺序分3次均匀拧紧螺栓，最终扭矩350±20N・m，使用扭矩扳手确认
加注润滑脂：通过黄油嘴加注锂基极压润滑脂，至油封微溢为止，确保内腔充满润滑脂
调试检查：复位履带，调整张力至标准值（履带下垂量20-30mm），空载行走测试，检查无异常响声和漏油
五、维护注意事项与寿命延长技巧
1.日常维护要点
定期补脂：每50小时通过黄油嘴补脂，每次5-8下，确保润滑充足，防止干磨
清洁检查：每周清理支重轮表面泥土，检查油封有无渗漏，螺栓有无松动
履带张力：每月检查履带张力，保持下垂量20-30mm，张力过大加剧磨损，过小易脱轨
温度监测：作业后触摸轮体，温度超过环境温度50℃以上说明内部有异常，需及时检查
2.寿命延长技巧
工况适配：矿山碎石路面加装履带护板，减少异物撞击；松软地面适当降低作业速度
避免过载：严禁长时间单边行走、急转弯，减少轮体局部受力过大
及时更换：轮体磨损量超过10mm、法兰变形超过5mm时必须更换，避免连带损坏履带和车架
换季保养：冬季使用低温润滑脂（-20℃~+100℃），夏季使用高温润滑脂（0℃~+150℃），防止润滑脂失效

六、配件档次与市场行情对比表（2026年）
表格
配件档次 工艺品质 使用寿命 参考单价 适用场景 质保情况
卡特原厂件 高碳钢淬火，硬化层≥6mm，双列圆锥滚子轴承，耐油***橡胶油封，100%全检出厂 5000~6000小时 3500~4500元 矿山重载、核心主力设备、质保期内设备 官方质保12个月/1000小时
品牌OEM件 优质碳钢淬火，硬化层≥4mm，国产优质轴承，进口油封，按原厂规格生产 2500~3500小时 1800~2500元 土方、市政常规工况，日常维修替换 品牌质保6个月/500小时
廉价副厂件 普通钢材，硬化层≤2mm，劣质轴承，普通橡胶油封，无质检流程 500~1000小时 500~800元 临时应急过渡，老旧报废前设备 无质保或质保7天
七、核心选购避坑指南
避坑点1：型号混淆坑——单/双法兰混用，规格不符
坑点表现：用双法兰支重轮（如235-4158）冒充单法兰235-4157，或用其他机型支重轮改号，尺寸、安装孔距不符，无法正常安装或使用。
快速识别：核对零件号235-4157，测量法兰数量（单法兰）、胎面直径（210mm）、安装孔距（180mm），不符则为假货。
实际危害：安装不上或强行安装导致履带脱轨、底盘损坏，维修损失远超配件差价。
避坑点2：材质减配坑——偷工减料，硬度不足
坑点表现：用普通钢材代替高碳钢，硬化层薄（≤2mm），轴承用劣质滚针轴承代替双列圆锥滚子轴承，油封用普通橡胶代替耐油***橡胶。
快速识别：
测硬度：用硬度计测量轮体表面，原厂HRC58-62，副厂通常≤50
看重量：原厂约149kg，副厂轻10-20kg，手感明显不同
查轴承：拆开看轴承类型，双列圆锥滚子轴承为正品，滚针轴承为劣质货
实际危害：寿命短（仅500-1000小时），轮体快速磨损，轴承易烧毁，频繁更换增加成本。
避坑点3：翻新件冒充全新件——旧轮翻新，隐患重重
坑点表现：回收旧支重轮，更换油封、重新喷漆冒充全新件，内部轴承、轴颈已磨损，表面无明显痕迹。
快速识别：
看油漆：原厂油漆均匀，附着力强，翻新件油漆易掉，边缘有流痕、色差
查序列号：原厂新件有序列号，翻新件无或模糊不清
转动测试：新件转动灵活，无卡滞和异响，翻新件转动阻力大，有杂音
实际危害：短期使用正常，后期突发轴承烧毁、轮体抱死，导致履带撕裂，损失惨重。
避坑点4：螺栓配套坑——劣质螺栓，易断裂
坑点表现：商家只卖支重轮，不配原厂10.9级螺栓，或配劣质8.8级螺栓，强度不足。
快速识别：检查螺栓等级标识，10.9级为正品，无标识或8.8级为劣质品。
实际危害：螺栓断裂，支重轮脱落，引发重大安全事故，损坏设备和人员伤亡。
避坑点5：只看单价，不算综合成本——贪小便宜吃大亏
真实成本账对比（按年工作2000小时计算）：
表格
档次 配件单价 寿命 年配件成本 拆装工时费（每次1500元） 年综合成本 额外风险
原厂件 4000元 5000小时 1600元 600元（2.5年换一次） 2200元 几乎没有，性能稳定
OEM件 2000元 3000小时 1333元 1000元（1.5年换一次） 2333元 较低，性能接近原厂
副厂件 700元 800小时 1750元 3750元（0.8年换一次，每年2.5次） 5500元 高，可能损坏履带、底盘，损失几万
核心提醒：矿山设备停机一天损失几千到几万，副厂轮中途坏一次，停工损失就够买好几个原厂轮了。
八、不同场景选型推荐
表格
使用场景 推荐档次 核心原因
矿山重载、24小时作业、核心主力设备 卡特原厂件 可靠性第一，故障停机损失远大于配件差价，原厂寿命长、性能稳，综合成本最低
土方、市政、每天8小时作业、常规工况设备 品牌OEM件 性价比高，性能接近原厂，能满足常规使用需求，比原厂便宜一半，综合成本低
老旧设备、即将报废、临时应急使用 廉价副厂件 设备本身不值钱，用不了多久就要报废，临时凑合用，没必要买贵的
底盘大修、整机翻新 卡特原厂件 大修要保证整体质量，用原厂件匹配度最好，寿命最长，避免后期反复维修
工地备用、应急替换 品牌OEM件 备用轮要保证能用，性能不能差，OEM件性价比高，应急用合适
九、正确选购步骤（按优先级）
先核型号参数：确认是235-4157单法兰支重轮，适配D6R/D6T/963D机型，核对尺寸、安装孔距、螺栓规格，不要买错型号
再选正规渠道：优先卡特授权经销商、知名品牌代理商、大型维修连锁，不要从陌生个人、低价网店买，避免买到假货、翻新货
验产品真伪品质：查序列号、测硬度、看重量、转动测试，确认是正品、品质达标
看质保与售后：确认质保期限、质保范围，有没有安装指导、技术支持，售后有保障才放心
算综合成本：不要只看配件单价，把寿命、工时费、停机损失、风险成本都算进去，选综合成本最低的，而不是单价最低的
确认配套件：要求商家提供原厂10.9级螺栓和垫片，避免因配套件质量问题导致安装失败
