卡特彼勒5285683/2457339曲轴密封件前后油封全套技术手册

卡特彼勒5285683/2457339曲轴密封件前后油封全套技术手册

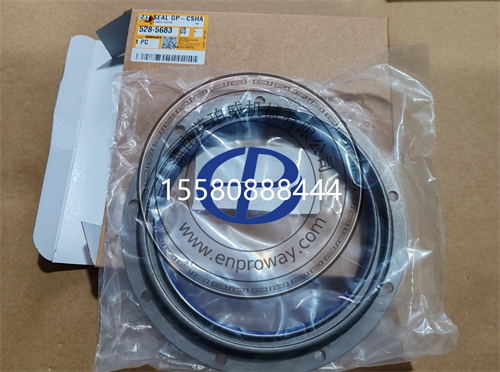

零件号：528-5683（后油封）、245-7339（前油封）（简写：5285683、2457339）正式名称：卡特顺时针旋转曲轴前后油封组件、PTFE唇形密封系统核心定位：卡特3114/3116/3126/C7/C9等中重型发动机曲轴两端核心密封部件，采用PTFE+弹性体复合密封技术，形成发动机内部润滑油与外部环境的双重隔离屏障，防止机油泄漏并阻止灰尘、水分等杂质侵入，是保障发动机润滑系统压力稳定、降低油耗、延长曲轴与轴承寿命的关键密封元件，直接影响整机运行可靠性与环保排放合规性。
一、基础技术规格与材质参数对比表
表格
参数项目 5285683（后油封） 2457339（前油封） 技术说明
核心密封材质 PTFE主唇+NBR副唇+不锈钢张力弹簧 PTFE主唇+NBR副唇+不锈钢张力弹簧 PTFE耐高温(≤200℃)、耐磨，NBR弹性好、耐油，弹簧提供持续径向压力，适配柴油发动机工况
外壳材质 冷轧钢板冲压骨架+电泳涂层 冷轧钢板冲压骨架+电泳涂层 刚性强、防腐蚀，确保安装定位精准，适配发动机前端/后端恶劣环境
安装尺寸 内径158mm，外径184mm，宽度14.22mm 内径92mm(3.62in)，外径117.6mm(4.629in)，宽度10.2mm(0.4in) 卡特原厂标准尺寸，与曲轴前后轴颈和安装座完美匹配
适用轴径 158mm（曲轴后端轴颈） 92mm（曲轴前端轴颈） 适配卡特C9等发动机曲轴，密封接触面硬度HRC58-62
旋转方向 顺时针旋转 顺时针旋转 唇口螺旋结构专为顺时针旋转设计，反向安装会导致密封失效、泄漏加剧
工作温度 -40℃~+200℃ -40℃~+200℃ 宽温区适配，满足极端气候与发动机高负荷工况需求
工作压力 0~0.3MPa 0~0.3MPa 适配发动机曲轴箱正常压力，可承受短期压力波动
适配介质 柴油发动机机油、齿轮油 柴油发动机机油、齿轮油 耐油性能优异，长期浸泡无溶胀、无硬化、无龟裂
特殊结构 带耐磨套筒（部分版本） 标准唇形结构 后油封部分版本带套筒，保护曲轴轴颈，延长使用寿命

二、工作原理与结构解析
1.核心结构组成（前后油封通用）
主密封唇：PTFE材质，与曲轴表面紧密贴合，是主要密封屏障，螺旋纹设计可实现“泵吸效应”，将少量渗漏机油泵回曲轴箱Cat®PartsStore
防尘唇：NBR材质，防止外部灰尘、水分、砂石进入，保护主唇免受磨损Cat®PartsStore
金属骨架：冷轧钢板冲压成型，提供刚性支撑，确保安装后形状稳定
张力弹簧：不锈钢材质，提供持续径向压力，补偿唇口磨损，保持密封力稳定
安装定位环：精确控制安装深度，确保唇口与曲轴接触位置最佳
耐磨套筒：后油封专属结构，部分5285683型号配备，防止曲轴轴颈磨损，修复轻微损伤轴颈
2.工作原理
发动机运转时，曲轴高速旋转，密封唇在弹簧张力作用下紧密贴合曲轴表面，形成动态密封面。主唇的螺旋纹结构随曲轴旋转产生泵吸作用，将少量进入唇口的机油重新泵回曲轴箱，同时阻挡曲轴箱内的机油向外泄漏。防尘唇则有效隔离外部污染物，防止其进入发动机内部导致磨损加剧、机油污染Cat®PartsStore。后油封还需额外抵御飞轮端的振动和高温，部分型号配备的耐磨套筒可进一步提升密封可靠性和使用寿命。
三、常见故障现象与失效根源
1.典型故障现象（前后油封通用）
表格
故障现象 表现特征 危害程度
机油泄漏 发动机前后端油迹明显，地面有机油滴落，机油消耗异常增加 高（导致润滑不良、部件磨损、环境污染）
密封唇磨损 唇口出现沟槽、裂纹，密封面接触不良 中高（泄漏加剧、密封失效）
弹簧失效 弹簧断裂、松弛，唇口压力不足 中（密封力下降、泄漏）
骨架变形 安装后密封件歪斜，唇口受力不均 中（局部磨损、早期泄漏）
介质污染 密封唇变硬、龟裂，与曲轴粘连 中（密封失效、曲轴损伤）
套筒磨损（后油封专属） 套筒表面出现沟槽、划痕，密封面失效 中高（导致密封失效、曲轴损伤）
2.失效根源深度分析
正常老化磨损：长期使用（>5000小时）后PTFE唇口磨损、弹簧疲劳，密封力下降，是最常见失效原因
安装不当：未使用专用工具导致唇口损伤、安装歪斜、深度不当，占失效比例30%以上
曲轴表面损伤：曲轴轴颈出现磨损沟槽、划痕、锈蚀，破坏密封面，导致密封失效
介质问题：使用劣质机油、机油变质、机油中杂质过多，加速唇口磨损和老化
工况恶劣：长期高负荷、高温运行，频繁冷启动，导致密封件热疲劳、老化加速
外部污染：灰尘、砂石、水等进入密封面，造成唇口异常磨损
反向安装：将顺时针旋转油封用于逆时针旋转发动机，或安装方向错误，导致泵吸效应失效，泄漏严重
后油封专属问题：飞轮端振动过大、离合器/变速箱安装不当导致的轴向力过大，加速密封件磨损
四、标准拆装安装步骤与更换判定精准阈值
1.更换判定精准阈值（必须更换的情况）
表格
判定项目 前后油封通用标准 后油封专属标准
泄漏量 机油泄漏量>0.5L/100小时，或发动机端明显油迹 同左，飞轮壳内机油积聚明显
唇口状态 密封唇口出现深度>0.1mm的沟槽、裂纹或缺口 同左，套筒表面出现明显磨损
弹簧状态 弹簧断裂、松弛或失去弹性 同左
骨架状态 骨架变形、破损，无法保证安装精度 同左
使用时间 常规工况>5000小时，重载/高温工况>3000小时 同左，带套筒版本套筒磨损>0.05mm
曲轴状态 曲轴轴颈磨损>0.05mm，或出现明显沟槽、划痕 同左，飞轮端轴颈损伤需优先更换带套筒油封
维修同步 发动机大修、曲轴更换或前后端部件拆卸时，必须同步更换新油封 同左，变速箱/离合器维修时必须更换后油封
2.***拆卸步骤（需专用工具）
前油封（2457339）拆卸
停机冷却，释放机油压力，拆除发动机前端附件（风扇、皮带、皮带轮、曲轴减震器）
清洁曲轴前端和安装座表面油污、杂质，避免拆卸时污染内部
使用专用油封拉拔器，钩住油封内圈，均匀用力拉出，严禁使用撬棍直接撬动，防止损伤曲轴和安装座
检查曲轴前端轴颈表面有无磨损、沟槽、划痕，检查安装座有无变形、腐蚀
修复处理：曲轴轴颈轻微磨损可使用修复套筒，严重磨损需更换曲轴；安装座损伤需修复或更换
后油封（5285683）拆卸
停机冷却，释放机油压力，拆除变速箱/离合器总成、飞轮
清洁曲轴后端和飞轮壳安装座表面油污、杂质
使用专用后油封拉拔器，从飞轮壳侧平稳拉出油封，注意保护曲轴后轴颈和安装座
检查曲轴后轴颈表面和油封套筒（如有）磨损情况，检查飞轮壳安装座有无变形、腐蚀
修复处理：轴颈轻微磨损可使用带套筒的新油封，严重磨损需更换曲轴；安装座损伤需修复或更换
3.标准安装步骤（关键操作）
通用安装规范
清洁准备：彻底清洁安装座和曲轴轴颈，去除油污、锈蚀、毛刺，确保表面光滑
油封预处理：在新油封主唇口涂抹薄层清洁机油，润滑安装面，减少初始磨损
精准定位：使用专用安装导向工具，确保油封与曲轴同轴度误差<0.1mm，唇口朝向曲轴箱内侧（正确方向）
均匀安装：使用专用压装工具，沿油封圆周均匀施压，将油封平稳压入安装座，直至与定位面贴合，严禁敲击或局部施压
安装确认：检查油封安装深度和垂直度，确保无歪斜、无损伤
部件复原：按拆卸相反顺序安装前后端附件，加注机油至标准液位
泄漏测试：启动发动机，怠速运转15分钟，检查前后端有无泄漏，确认密封良好
后油封（5285683）特殊安装要点
带套筒的后油封需先将套筒平稳压装到曲轴后轴颈，确保套筒与曲轴同轴度
安装油封时需确保唇口与套筒表面完全贴合，避免局部受力不均
飞轮安装时需注意定位销位置，避免安装偏差导致的轴向力过大

五、维护注意事项与寿命延长技巧
1.日常运行巡检（每班/每日执行）
检查发动机前后端有无油迹、漏油现象，及时发现早期泄漏
监控机油消耗量，异常增加时优先排查前后油封状态
观察发动机前后端有无异常噪音，排除密封件摩擦异常问题
后油封需额外检查飞轮壳底部放油孔有无机油渗出
2.定期维护保养（结合设备保养同步执行）
表格
维护项目 常规工况周期 重载/高温工况周期 操作要点
外观检查 250小时 125小时 清洁发动机前后端，检查有无油迹、密封件外露损伤
机油检测 500小时 250小时 检测机油品质、杂质含量，避免劣质机油加速密封件老化
密封件状态评估 1000小时 500小时 结合泄漏情况和使用时间，评估密封件剩余寿命
预防性更换 5000小时 3000小时 无论外观是否完好，到期必须更换新油封
后油封套筒检查 3000小时 1500小时 检查后油封套筒表面磨损情况，如有异常及时更换
3.核心操作禁忌（红线，绝对禁止）
❌禁止无专用工具安装：用锤子、撬棍等工具安装会导致唇口损伤、骨架变形，直接导致密封失效
❌禁止反向安装：唇口方向错误会使泵吸效应失效，泄漏量急剧增加
❌禁止使用劣质机油：机油中的杂质、添加剂不匹配会加速PTFE唇口磨损和老化
❌禁止曲轴表面损伤：安装前必须检查曲轴轴颈，有沟槽、划痕必须修复或更换
❌禁止安装后立即高负荷运行：应怠速运转15-30分钟，让密封唇充分磨合，避免早期磨损
❌禁止重复使用旧油封：密封件为一次性损耗件，拆卸后必须更换新件，严禁二次使用
❌后油封专属禁忌：禁止在未检查套筒状态下安装新油封，禁止飞轮安装偏差导致轴向力过大
4.寿命延长关键技巧
使用专用工具：拆卸和安装必须使用卡特专用工具，避免密封件和曲轴损伤
保持机油清洁：定期更换机油和滤芯，使用卡特认证机油，减少杂质对密封唇的磨损
控制工况：避免长期高负荷、高温运行，减少密封件热疲劳
定期检查：及时发现早期泄漏，避免密封件完全失效导致的严重后果
预防性更换：按周期更换，避免因密封件老化导致的突发故障和更大损失
后油封专属技巧：重载工况优先选择带套筒的5285683油封，保护曲轴轴颈，延长密封寿命
六、配件档次与2026市场行情对比
表格
配件档次 工艺品质 使用寿命 5285683（后油封）参考单价 2457339（前油封）参考单价 适用场景 质保情况
卡特原厂件 PTFE+NBR复合材质，不锈钢弹簧，激光焊接骨架，100%出厂全检，顺时针旋转专用唇纹设计，后油封带耐磨套筒 5000~7000小时 220~300元 180~260元 矿山重载、核心主力设备、发动机大修、质保期内设备 官方质保6个月/1000小时
品牌OEM件 优质PTFE+NBR材质，弹簧张力达标，尺寸精度高，性能接近原厂，顺时针旋转适配，后油封部分带套筒 3000~5000小时 100~180元 80~150元 土方、市政常规工况，日常维修替换，性价比首选 品牌质保3个月/500小时
廉价副厂件 普通橡胶或回收PTFE材质，弹簧弹性差，尺寸偏差大，无旋转方向适配，密封唇无螺旋纹，后油封无套筒 500~1500小时 30~70元 25~60元 临时应急过渡，禁止重载、主力设备长期装机使用 无质保或质保7天
各档次详细说明
卡特原厂原装件
工艺：采用进口PTFE材料，全自动唇口成型，激光焊接骨架，精准螺旋纹设计，100%全检出厂，后油封带优质耐磨套筒
优势：与卡特发动机完全匹配，密封性能稳定，寿命长，故障少，官方质保完善
正品鉴别：带卡特原厂独立包装，零件号528-5683/245-7339标识清晰，唇口有顺时针旋转标记，骨架激光打标完整
品牌OEM配套件
工艺：国产优质PTFE+NBR复合材质，弹簧张力达标，尺寸精度控制在±0.05mm，顺时针旋转适配唇纹，后油封部分型号带套筒
优势：价格适中，性能接近原厂，可直接替换，适合常规工况维修
选购要点：选择有正规品牌、有生产资质的厂商，确认旋转方向和尺寸与原厂一致，后油封需确认是否带套筒
廉价副厂件
工艺：普通橡胶或回收PTFE材质，弹簧弹性差，尺寸偏差大，无旋转方向适配，密封唇无螺旋纹，后油封无套筒
风险：密封性能差，寿命短，易泄漏，可能导致曲轴损伤，维修成本远超配件差价
仅适合临时应急使用，长期使用得不偿失
七、选购避坑指南
拒绝低价劣质非标油封：廉价副厂件密封性能差、寿命短，易导致机油泄漏、润滑不良，长期使用会加速发动机磨损，维修损失远超配件差价
严格核对专属件号与参数：必须认准完整件号528-5683（后油封）和245-7339（前油封），核对顺时针旋转方向、对应轴径尺寸三大核心参数，相近件号或参数不匹配会导致密封失效、无法正常使用
杜绝翻新件、拆机件：油封属于精密密封损耗件，拆机翻新件存在唇口隐性磨损、弹簧疲劳问题，短期使用正常，后期极易突发泄漏、故障复发
大修必换全新正品：发动机大修、曲轴更换或前后端部件拆卸时，无论旧件外观是否完好，必须更换全新5285683/2457339油封，规避隐性老化带来的后期停机故障
优先选择带质保正规渠道：精密密封元件无售后散件风险极高，务必选择正规代理商、品牌厂家货源，保障密封性能与稳定性，规避三无产品质量隐患
后油封套筒选择技巧：
重载工况、曲轴轴颈有轻微磨损时，优先选择带套筒的5285683后油封
套筒材质应选择耐磨合金钢，表面硬度≥HRC60，确保使用寿命
避免购买无套筒或套筒材质劣质的后油封，否则会加速曲轴磨损
警惕材质造假：
坑点表现：用普通橡胶冒充PTFE材质，或用劣质回收材料制作，成本低但密封性能差、寿命短
识别方法：PTFE材质表面光滑、有金属光泽，耐高温；普通橡胶表面粗糙、无光泽，高温易软化
实际危害：密封失效快，泄漏严重，可能导致发动机损坏
