卡特彼勒546-2154喷油器线束全套技术手册

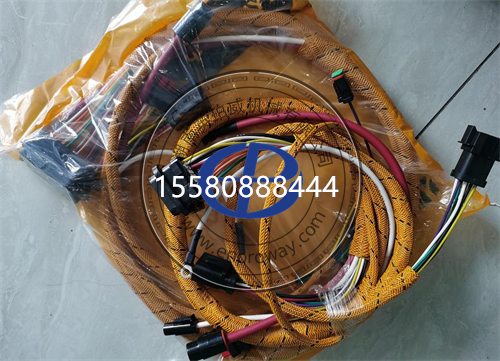

C9发动机喷油器线束总成/燃油喷射系统控制线束核心定位.卡特C9中重型柴油发动机燃油喷射系统核心电气连接件，负责ECM与喷油器间的精准信号传输与电力供应，保障喷油正时精确控制、燃油雾化充分，是发动机动力输出稳定、油耗控制精准、排放达标、故障诊断可靠的关键电气部件.
一、基础技术规格与材质参数
表格
参数项目 标准规格 技术说明
总成类型 发动机喷油器专用线束 6缸独立控制，集成ECM连接端与6个喷油器连接端
主体材质 耐高温绝缘导线+耐磨波纹管保护套 导线耐温等级-40℃~+150℃，波纹管耐油、抗老化
导线规格 信号控制线：0.5mm²；电源线：1.0mm² 符合卡特电气系统标准，传输阻抗低、抗干扰能力强
连接器类型 原厂密封型防水连接器 振动抗性强，IP67防护等级，防止油液、灰尘侵入
线束长度 定制长度（适配C9发动机布局） 各缸线长均衡，避免拉伸、弯折应力
重量 约0.7kg 轻量化设计，不增加发动机额外负载
工作电压 12V/24V（适配卡特挖掘机电气系统） 兼容挖掘机标准电气配置
绝缘电阻 ≥100MΩ（500VDC） 确保信号传输无泄漏，系统稳定性高
原厂设计寿命 6000~8000小时 正常工况下的标准使用寿命，定期检查可延长

二、核心功能与工作原理
1.核心功能
信号传输：精准传递ECM的喷油触发信号，控制6个喷油器的开启/关闭时序与持续时间，误差≤0.1ms
电力供应：为喷油器电磁线圈提供稳定工作电流，保障喷油压力稳定
故障诊断：支持ECM对喷油器电路进行实时监测，快速识别开路、短路、电阻异常等故障
电气防护：集成过流保护、抗电磁干扰设计，防止电气故障导致的喷油异常
2.工作原理
指令接收：ECM根据发动机转速、负荷、温度等参数计算最佳喷油策略，生成喷油控制信号
信号放大：线束传输的信号经ECM内部驱动电路放大，提供足够电流驱动喷油器电磁线圈
喷油执行：电磁线圈通电产生磁场，驱动喷油器针阀开启，高压燃油经喷嘴雾化喷入燃烧室
反馈监测：线束同步传输喷油器工作状态信号，ECM实时校验喷油效果，动态调整控制参数
三、精准适配机型与发动机
1.核心适配发动机
卡特C9系列工业/工程机械版发动机（非公路卡车版、船用主机版不通用）：
C9基础版
C9ACERT版
C9.3基础版
C9.3ACERT版
2.精准适配主力工程机械
表格
设备类型 具体型号 适配说明
液压挖掘机 330C、330D、330D2、336D、336D2 C9发动机标配喷油器线束，进排气系统匹配
轮式装载机 966H、972H 中大型装载机C9发动机专用配置
铰接式自卸车 730C、730D 适配C9动力版本，与传动系统电气兼容
平地机 140M、160M 市政/矿山平地机C9发动机电气系统核心部件
发电机组 卡特C9系列固定式发电机组 工业电力设备专用线束，适配长时间连续运行工况
四、常见故障现象与失效根源
1.典型故障现象
表格
故障现象 表现特征 影响程度
发动机抖动 怠速不稳、加速无力、缸间工作不均衡 中等（影响动力输出、油耗增加）
喷油器不工作 单缸或多缸喷油中断，发动机缺缸运行 严重（动力大幅下降、排放超标）
故障码报警 ECM报P0261-P0272喷油器电路故障 中等（触发发动机保护模式）
线束过热 局部温度异常升高，绝缘层软化 严重（可能引发短路、火灾风险）
间歇性故障 故障时隐时现，与温度、振动相关 中等（诊断困难，影响设备可靠性）
2.失效根源深度分析
物理损伤：
发动机振动导致线束摩擦、磨损，绝缘层破损
维修时操作不当，线束弯折、拉伸超过极限
高温环境加速绝缘老化、脆化，出现裂纹
电气故障：
连接器接触不良（油污、腐蚀、插针变形）
导线内部断裂（疲劳、振动导致）
电磁干扰（线束屏蔽层损坏，信号失真）
环境影响：
油液浸泡（发动机漏油导致绝缘层膨胀、失效）
灰尘、水分侵入（连接器密封失效，导致短路）
温度循环（-40℃~+150℃交变，加速材料疲劳）
五、更换判定精准阈值（可落地执行）
1.外观检查判定标准
表格
检查项目 判定阈值 更换建议
绝缘层状态 出现裂纹、破损、软化、变色 立即更换
连接器状态 插针氧化、变形、松动，密封件损坏 立即更换
线束固定 固定卡扣断裂、线束松动、摩擦部件 立即更换固定件，严重时更换线束
波纹管 破损、脱落、失去保护作用 更换波纹管或整套线束
2.电气性能检测标准（使用万用表）
表格
检测项目 标准值 判定阈值 更换建议
导线电阻 各缸线电阻一致，≤0.5Ω 单缸电阻>1Ω或缸间差值>0.3Ω 立即更换
绝缘电阻 ≥100MΩ（500VDC） <50MΩ 立即更换
线束通断 导通良好，无开路 存在开路、短路 立即更换
连接器接触电阻 ≤0.1Ω >0.3Ω 更换连接器或整套线束
3.工况判定标准
运行时间：达到6000小时，无论状态如何，建议预防性更换
故障频率：同一线束相关故障2次以上，建议更换
维修历史：发动机缸盖大修、喷油器更换时，建议同步更换线束

六、安装与拆卸规范流程
1.拆卸步骤（发动机停机、冷却后操作）
断开蓄电池负极，防止触电和短路
拆卸发动机装饰罩，露出线束总成
标记各缸喷油器与ECM连接端的对应关系，避免混淆
用专用工具松开连接器卡扣，依次断开6个喷油器和ECM端连接
拆卸线束固定卡扣，取出线束总成，注意保护导线和连接器
2.安装步骤
检查新线束外观，确认零件号546-2154与原配件一致
按原路径布置新线束，确保无拉伸、无弯折，避开高温、高压部件
依次连接各缸喷油器和ECM端连接器，确保卡扣完全锁定
用原厂卡扣固定线束，间距≤30cm，避免振动摩擦
安装发动机装饰罩，连接蓄电池负极
启动发动机，检查运行状态，读取故障码，确认无异常
3.关键安装要点
禁止强行插拔连接器，防止插针弯曲变形
线束布置需预留热胀冷缩空间，避免高温部件直接接触
连接器必须清洁干燥，安装前可涂抹少量专用导电油脂
安装后需进行怠速、中速、高速测试，确保各工况稳定
七、维护保养与寿命延长策略
1.定期检查计划
表格
周期 检查项目 检查方法
每500小时 外观检查 目视检查线束、连接器、固定卡扣状态
每1000小时 电气性能检测 万用表测量导线电阻、绝缘电阻
每2000小时 连接器维护 清洁连接器，检查密封件，涂抹导电油脂
每4000小时 全面评估 结合故障记录，评估线束整体状态，决定是否更换
2.寿命延长技巧
避免线束与高温部件（排气歧管、涡轮增压器）直接接触，必要时加装隔热罩
定期检查发动机漏油情况，及时修复，防止油液浸泡线束
维修时注意保护线束，避免工具划伤、挤压线束
避免发动机长时间怠速，减少线束热疲劳
八、配件档次对比与选购建议
表格
配件档次 材质工艺 使用寿命 价格区间 适用场景
卡特原厂件 原厂精密导线、密封连接器，严格测试 6000~8000小时 300~500元 矿山重载、核心主力设备、发动机大修、质保期内设备
品牌OEM件 国标耐高温导线、优质密封件，尺寸精准 3000~5000小时 150~300元 土方、市政常规工况，常规维修替换，性价比首选
廉价副厂件 普通导线、劣质连接器，无屏蔽设计 500~1500小时 50~120元 临时应急过渡，禁止长期装机、重载设备使用
九、选购避坑指南
拒绝低价劣质非标件：廉价副厂线束导线电阻大、绝缘差，短期出现信号失真、喷油异常，严重引发发动机缺缸、动力下降，维修成本远超配件差价。
严格核对总成型号：必须认准546-2154完整件号，C9发动机喷油器接口、ECM通讯协议专属匹配，相近件号无法通用，易出现通讯故障、喷油控制失效问题。
杜绝拆分混用配件：不同品牌、不同档次的线束与连接器禁止混搭，阻抗、屏蔽性能不匹配，会造成信号衰减、电磁干扰，导致ECM误判。
大修必换全新总成：发动机缸盖大修、喷油器更换作业，无论旧件外观是否完好，必须全套更换全新546-2154总成，规避隐性电气故障。
优先带质保正规渠道：精密电气部件无售后保障的散件、翻新件风险极高，务必选择正规代理商、品牌厂家货源，确保质量与售后双保障。
