卡特351-4749油底壳垫片：参数、渗漏故障+安装规范+货源报价

一、配件基础档案（351-4749）
1.核心基础信息
零件号：351-4749（3514749）
品名：发动机油底壳密封垫片
适配发动机：卡特彼勒C7.1系列直喷/电喷柴油发动机
配套设备：320D2/323D2L挖掘机、140GC平地机、953K/963K履带式装载机、525D/535D轮式集材机、CS78B振动压路机、PL61吊管机等全系C7.1动力工程设备
互换替代件号：275-9884
安装位置：缸体底面与油底壳壳体之间，是发动机润滑系统底部密封的核心部件
原厂设计厚度：3mm
2.材质与结构设计
采用钢芯骨架+耐油橡胶复合结构，兼顾刚性与弹性密封性能：
内置金属钢板骨架，保证垫片整体形位精度，防止螺栓紧固时垫片挤压变形、移位；
表层为耐油丁***/***橡胶复合层，耐机油腐蚀、耐高低温，长期工作温度覆盖-30℃~150℃，适配发动机油底壳工况；
一体成型全周密封，螺栓孔自带定位翻边，安装时不易错位，贴合度更高。
3.套件内容

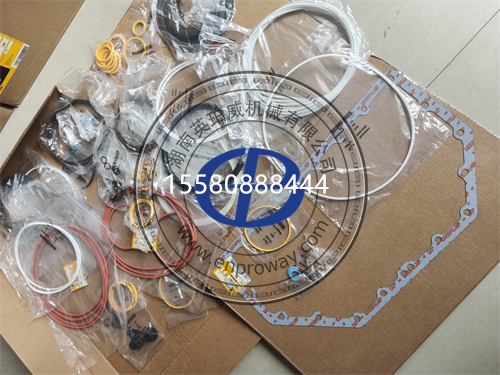

单套为1片完整油底壳垫片，一包即可满足单台发动机油底壳密封更换需求，大修时通常与前后曲轴油封、曲轴瓦套件同步更换。
二、高频渗漏故障与根源分析
油底壳垫片是发动机底部渗漏高发部件，351-4749失效90%表现为油底壳周边渗油、滴油，故障根源可分为5类。
故障1：橡胶正常老化硬化
故障表现：油底壳结合面沿周边均匀缓慢渗油，怠速、停放时渗漏轻微，大油门作业、热车后渗漏加重，机油消耗量缓慢上升。
核心诱因：设备运行6000~10000小时后，橡胶层长期受机油浸泡、冷热交变影响，逐渐硬化失去弹性，密封抱紧力下降，属于正常寿命衰减。
故障2：结合面不平导致的局部渗漏
故障表现：油底壳某一段固定位置持续渗油，其余部位密封正常，紧固螺栓后渗漏无明显改善。
核心诱因：
油底壳受磕碰、托底导致壳体变形，结合面平面度超标，垫片无法完全贴合密封；
缸体底面残留旧密封胶、锈迹、凸起杂质，局部贴合不严形成渗漏通道；
此前维修时螺栓扭矩过大，导致油底壳法兰面压溃变形。
故障3：螺栓扭矩失准引发的渗漏
故障表现：螺栓周边渗油，或沿螺栓连线出现带状渗漏，重新紧固后短期好转，很快再次渗漏。
核心诱因：
螺栓拧紧顺序错误，从一端向另一端依次紧固，导致垫片移位、局部压合不紧；
扭矩不均，部分螺栓过紧压溃垫片、部分过紧密封不足，整体密封失效；
螺栓滑牙、螺纹锈蚀，无法达到规定压紧力。
故障4：安装失误导致的短期失效
故障表现：更换新垫片后立即出现渗漏，或运行几百小时就开始渗油。
核心诱因：
安装时垫片错位、折边，局部密封面失效；
结合面清洁不彻底，残留铁屑、旧胶、油污，垫片无法紧密贴合；
盲目额外打密封胶，胶层厚度不均反而破坏垫片平面密封，甚至胶块脱落堵塞机油集滤器。
故障5：曲轴箱压力过高冲漏垫片
故障表现：垫片多处向外渗油，伴随呼吸器喷机油、机油加注口窜气严重，渗漏量随负荷增大明显加重。
核心诱因：活塞环磨损、缸套拉伤导致下窜气过大，或PCV阀、曲轴箱通风系统堵塞，箱内压力持续升高，从垫片密封薄弱处向外冲漏机油。

三、更换判定标准
出现以下任一情况，需更换351-4749油底壳垫片：
垫片周边持续渗油、滴油，紧固螺栓后无改善，机油消耗量超过正常标准30%以上；
垫片橡胶层硬化、开裂、破损，或局部被压溃、变形失去密封能力；
油底壳拆解维修、发动机大修时，无论旧垫片外观是否完好，都建议同步更换新垫片，禁止重复使用；
油底壳变形修复后，必须更换新垫片，确保贴合密封精度。
四、原厂规范安装步骤
1.装前清洁准备
彻底清理缸体底面、油底壳法兰面的旧密封胶、油污、锈迹、铁屑，用化油器清洗剂擦拭干净，保证两面干燥、平整、无凸起杂质；
检查油底壳法兰面平面度，变形超0.1mm需先校正修复，否则新垫片依旧会渗漏；
检查所有固定螺栓螺纹完好，无滑牙、拉伸变形，损坏螺栓同步更换。
2.垫片定位就位
将351-4749垫片平稳放置在缸体底面上，对准所有螺栓孔，利用螺栓孔定位，确保垫片居中无偏移、无折边；
原厂设计为干式密封，无需额外涂抹密封胶；若结合面有轻微划痕，仅可在接缝处极薄涂抹一层厌氧平面密封胶，禁止全周厚涂。
3.油底壳安装对位
平稳托起油底壳对准螺栓孔，缓慢贴合到位，禁止强行敲击、撬动对位，防止垫片移位；
先用手拧入所有螺栓定位，确认垫片无错位后再进行紧固。
4.螺栓规范紧固
采用对角交叉、分次均匀紧固的方式，是保证密封效果的核心：
第一遍预紧：按对角顺序将所有螺栓均匀预紧至10N·m，确认垫片贴合均匀、无偏移；
第二遍终紧：按相同对角顺序，将所有螺栓拧紧至原厂标准24±3N·m，做好扭矩标记。
注意：禁止单次直接拧至最终扭矩，禁止用风炮冲击紧固，避免压溃垫片、变形油底壳。

5.装后检查
安装完成后目视检查垫片周边无挤出、无错位，结合面缝隙均匀；加注机油后怠速运转15分钟，观察底部无渗漏即为合格。
五、核心安装注意事项与避坑
禁止重复使用旧垫片：拆解后的垫片橡胶已产生压缩永久变形，弹性无法恢复，再次使用密封失效概率极高，哪怕外观完好也必须更换。
禁止盲目厚涂密封胶：351-4749为成型垫片，原厂设计无需额外打胶；过量涂胶不仅会破坏平面密封，多余胶块脱落进入油底壳还可能堵塞机油集滤器，引发烧瓦风险。
禁止螺栓扭矩超标：扭矩过大会压溃垫片橡胶层、导致油底壳法兰变形，反而造成永久渗漏；扭矩不足则压紧力不够，直接渗油。
先排隐患再换垫片：出现渗漏不要盲目换垫片，先排查曲轴箱通风是否通畅、油底壳是否变形、螺纹是否滑牙，根源问题不解决，换完依旧会漏。
避免托底磕碰：油底壳受外力撞击变形是垫片异常渗漏的常见诱因，工地作业需注意底部防护，变形后及时校正法兰面。
六、配件等级区分与避坑要点
卡特原厂原装件
钢芯骨架+耐油橡胶一体成型，尺寸精度高，密封寿命可达8000小时以上，带原厂包装，质保6个月，适合矿山、重载设备大修使用。
OEM配套件
***密封厂配套生产，材质与工艺接近原厂，价格比原厂低40%左右，市政土方、常规工况维修性价比高，是修理厂主流选择。
国产副厂件
多为纯橡胶或薄铁皮骨架，尺寸精度一般，耐老化性能偏弱，价格低廉，仅适合临时应急使用，长期使用易出现硬化渗漏。
避坑提醒：选购时注意核对螺栓孔数量与位置，部分副厂件孔位偏差较大，安装时强行对位会导致垫片变形，直接渗漏。
七、国内现货供应商&2026市场行情
主流现货经销商
湖南英珀威机械（长沙仓）
主营卡特C7.1全系密封件与大修件，351-4749垫片常备现货，可搭配主轴瓦、止推片、油封等大修打包供货，中南地区当日直发。
宁波秋甯商贸（浙江仓）
进口原装与OEM款均有备货，提供完整报关凭证，江浙沪平地机、装载机配件配送时效快。
宁波日昕动力科技有限公司
主打批发渠道，副厂与OEM款库存充足，批量采购价格优势明显，适合修理厂与外贸订单。
最新市场报价（单张垫片）
卡特原装进口件：220~280元/片
品牌OEM优质件：110~160元/片
国产常规副厂件：40~70元/片
大修打包采购（油底壳垫+前后油封+曲轴瓦套件）可再享5%~10%的整体优惠。
