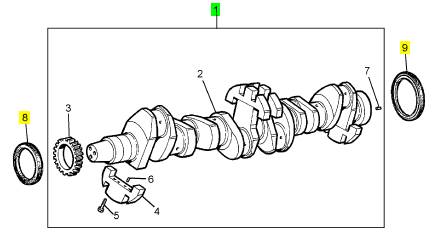

项目 零配件号码 最近的部分号码 描述
1 8 SE92 1 8 SE92 曲轴装备
8 554/126 1 554/126 密封 -前油封
9 554/127 1 554/127 密封 -后油封

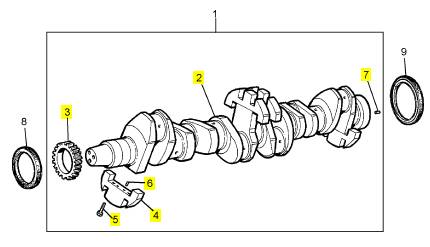

项目 零配件号码 最近的部分号码 描述
2 1 曲轴
3 SE96C 1 SE96C 曲轴传动机构
4 8 重量
5 503/295 16 503/295 螺旋
6 354500 16 354500 合钉
7 340/396 3 340/396 合钉 密封 -后油封

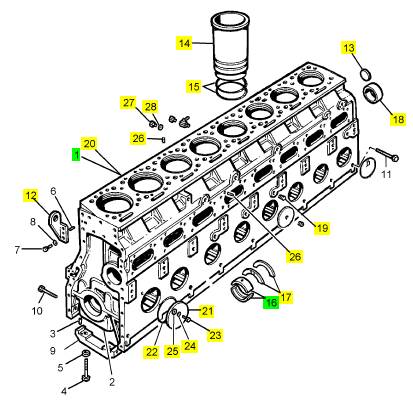

项目 零配件号码 最近的部分号码 描述
8 SE750J 1 8 SE750J 曲桥箱
1 1 曲桥箱
12 SE667/1 2 SE667/1 托架
13 642/25 2 642/25 栓塞
14 SE7E/2 8 SE7E/2 缸套
15 576/167 16 576/167 密封O型圈
16 SE574D/M 9 SE574D/M 曲轴瓦装备
(16) SE574D/M010 9 SE574D/M010 曲轴瓦装备 -U/S
(16) SE574D/M020 9 SE574D/M020 曲轴瓦装备 -U/S
17 262/149 2 262/149 止推片
18 374/1360 9 374/1360 凸轮轴衬套
19 641/27 5 641/27 栓塞
20 583/7 2 583/7 垫圈
21 SE50J/30 7 SE50J/30 检验盖
21 SE50J/30 6 SE50J/30 检验盖
22 576/179 8 576/179 密封O型圈
23 312063 16 312063 固定螺钉
24 88/619 16 88/619 垫圈
25 318210 16 318210 弹簧塾圈
26 354500 32 354500 合钉
27 012504 1 012504 栓塞
28 012653 1 012653 垫圈

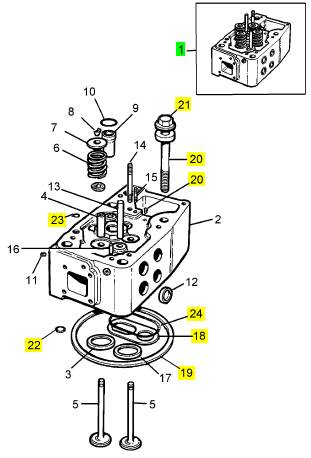

项目 零配件号码 最近的部分号码 描述
1 SE1AR 8 汽缸盖组合
18 SE1B/39 8 SE1B/39 承件
19 SE2H 8 SE2H 密封垫 - 汽缸盖
20 503/287 32 螺拴
21 2088/14 32 2088/15 垫圈
22 576/218 32 576/218 密封O型圈
23 576/237 8 576/237 密封O型圈
24 576/151 8 576/151 密封O型圈

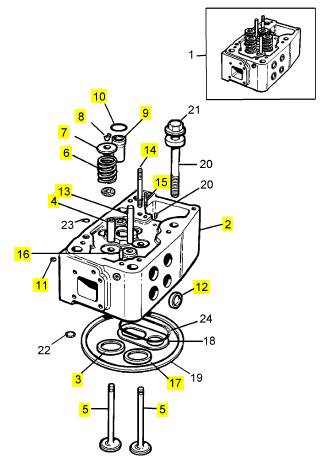

项目 零配件号码 最近的部分号码 描述
2 1 汽缸盖
3 740/101 2 740/101 气门座圈
4 392/42 4 392/42 气门导管
5 SE7AB/14 4 SE7AJ/14 进气门与排气门
6 365/472 4 365/472 阀弹簧
7 L7C/15 4 L7C/15 帽
8 HW7B/18 8 HW7B/18 阀筒夹
9 SE1/12 1 SE1/12 套筒
10 576/139 1 576/139 密封O型圈
11 641/23 2 641/23 栓塞
12 642/25 10 642/25 栓塞
13 340/397 2 340/434 合钉
14 2121/1 1 2121/1 图钉
15 316481 1 316481 图钉
16 55/69 2 55/69 SPIROL 销
17 740/106 2 740/106 气门座圈
项目 零配件号码 最近的部分号码 描述
1 SE8M 8 SE8M 凸轮从动件
2 SE153G 16 SE153G PUSHROD
3 SE153W 8 SE153W PUSHROD
4 SE121E/49 8 SE121E/49 凸轮从动件臂
5 314030 8 314030 CAPSCREW
6 SE644B/1 8 SE644B/1 密封垫
7 312066 23 312066 固定螺钉
8 318210 23 318210 弹簧塾圈
项目 零配件号码 最近的部分号码 描述
2 SE8E/3 1 门
3 SE8F/5 1 SE8F/5 桥
4 Y09/00006 2 Y09/00006 凸轮从动件
5 Y09/00007 1 Y09/00007 凸轮从动件
6 420/122 7 420/122 垫片
7 3 栓塞
8 314081 2 314081 CAPSCREW
9 SE121E/49 1 SE121E/49 凸轮从动件臂
10 314030 1 314030 CAPSCREW
项目 零配件号码 最近的部分号码 描述

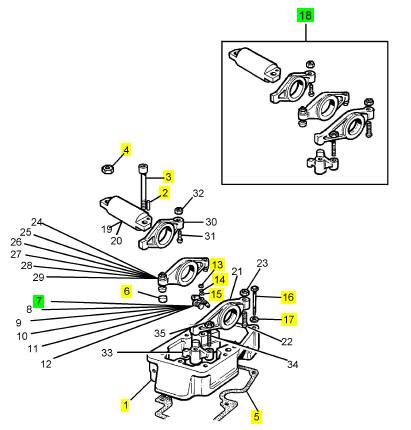

1 SE152A/1 8 SE152A/1 摇臂室
1 SE152A/1 12 SE152A/1 摇臂室
2 55/69 16 55/69 SPIROL 销
2 55/69 24 55/69 SPIROL 销
3 314139 8 503/299 CAPSCREW
4 317015 8 317015 螺帽
4 319/148 12 319/148 螺帽
5 SE152E/26 8 SE152E/26 密封垫 - 摇臂室
5 SE152E/26 12 SE152E/26 密封垫 - 摇臂室
6 SE153A/2 8 SE153E/2 填补
6 SE153E/2 12 SE153E/2 填补
7 SE483H 8 SE483Q 杆
7 SE483Q 12 SE483Q 杆
13 317012 8 317012 螺帽
13 317012 12 317012 螺帽
14 318210 8 318210 弹簧塾圈
14 318210 12 318210 弹簧塾圈
15 318012 8 318012 垫圈
15 318012 12 318012 垫圈
16 314086 24 314086 CAPSCREW
16 314086 36 314086 CAPSCREW
17 318012 24 318012 垫圈
17 318012 36 318012 垫圈
18 SE1520M 8 SE1520M 摇臂轴组合
18 SEV1520M 12 SEV1520M 摇臂轴组合
项目 零配件号码 最近的部分号码 描述

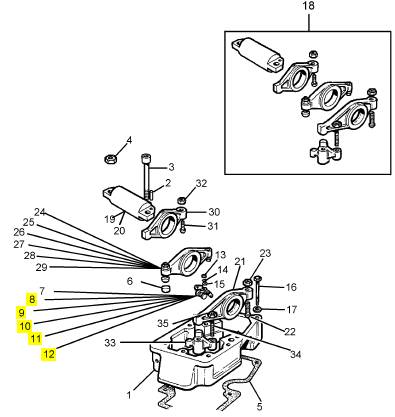

8 SE483C/5 1 SE483C/5 托架
9 SE483U/4 1 SE483U/4 杆
10 SE483V/4 1 SE483Q 杆
11 348/174 1 348/174 销
12 536/23 1 536/23 摇臂轴弹簧
项目 零配件号码 最近的部分号码 描述

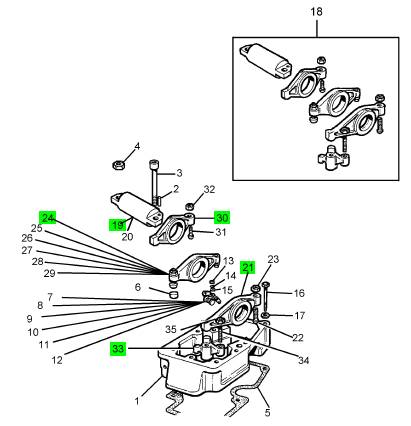

19 SE152P 1 SE152P 摇臂轴
21 SE152N 1 SE152N 摇臂组合
24 SE152R 1 SE152R 摇臂组合
30 SE152M 1 SE152M 摇臂组合
33 SE152A/24 1 SE152A/24 结桥块

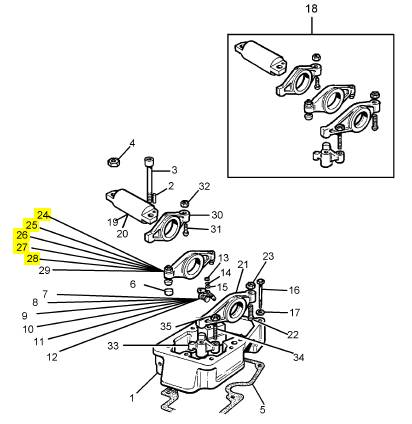

项目 零配件号码 最近的部分号码 描述
24 1 摇杆
25 SE152D/5 1 SE152D/5 调整具
26 SE153B/3 1 SE153B/3 端
27 355900 1 355900 栓塞
28 319/146 1 319/147 锁紧螺母 块

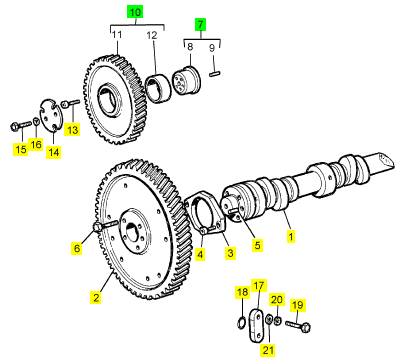

项目 零配件号码 最近的部分号码 描述
1 8 SE100L 1 8 SE100L 凸轮轴
2 SE97C/1 1 SE97C/1 凸轮轴传动机构
3 6 SE60 1 T400227 推力板
4 314074 2 314074 CAPSCREW
5 340/398 1 340/398 合钉
6 2112/050 4 2112/050 螺旋
7 SE412/5 1 SE412/5 桥
10 SE659A 1 SE659C 惰轮传动机构
13 314081 2 314081 CAPSCREW
14 334/280 1 334/280 板
15 310068 2 310068 螺拴
16 318210 2 318210 弹簧塾圈
17 SE121/6 9 SE121/6 台
18 576/177 9 576/177 密封O型圈
19 312064 18 312064 固定螺钉
20 318210 18 318210 弹簧塾圈
21 318012 18 318012 垫圈
项目 零配件号码 最近的部分号码 描述

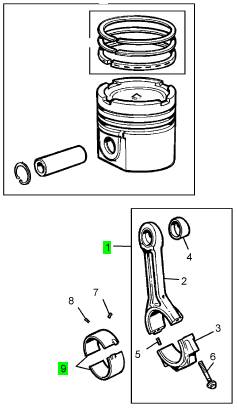

1 SE91T 8 连杆组合
9 SE91AA/3 M 8 SE91AA/3 M 连杆瓦装备
(9) SE91AA3M010 8 SE91AA3M010 大头 BRG 装备 -U/S
(9) SE91AA3M020 8 SE91AA3M020 大头 BRG 装备 -U/S
项目 零配件号码 最近的部分号码 描述
2 1 连杆
3 1 帽
4 SE91B/7 1 Y01/00023 连杆小的一端衬套
5 340/182 2 340/182 合钉
6 363/48 2 363/48 连杆螺拴
7 355902 2 2485 A303 栓塞
8 2400/006 1 2485 A303 栓塞

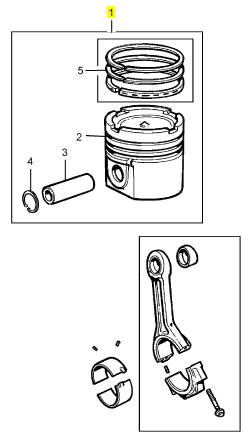

项目 零配件号码 最近的部分号码 描述

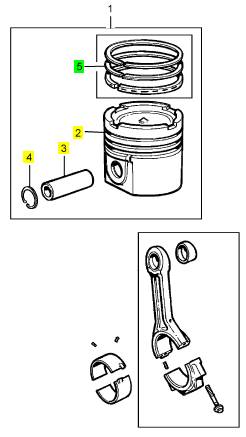

1 SE901BA 8 SE901BA 活塞总成
1 SE901AR 8 SE901BA 活塞总成
项目 零配件号码 最近的部分号码 描述
2 1 活塞
3 SE89 1 SE89 桥头销
4 496/29 2 496/29 CIRCLIP
5 359/552 1 359/552 活塞环装备

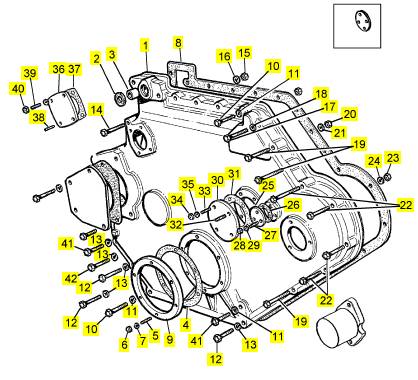

项目 零配件号码 最近的部分号码 描述
1 SE659L/5 1 正时齿轮箱
1 SE659M/5 1 SE659M/5 时间安排箱
1 SE659L/5 1 正时齿轮箱
2 554/109 1 554/109 密封 -油
3 374/1247 1 374/1247 桥承
4 494/128 1 494/128 密封垫 - 油的密封壳
5 316458 6 316458 图钉
6 317011 6 317011 公制的螺帽
7 318209 6 318209 弹簧塾圈
8 SE659D/7 1 SE659D/7 密封垫 - 时间安排的箱
9 SE389 1 SE389 台车
10 310063 3 310063 螺拴
11 2086/010 3 2086/010 弹簧塾圈
12 310067 4 310067 螺拴
13 2086/010 5 2086/010 弹簧塾圈
14 310070 1 310070 螺拴
15 317012 1 317012 螺帽
16 318210 1 318210 弹簧塾圈
17 310070 1 310070 螺拴
18 2086/010 1 2086/010 弹簧塾圈
19 310068 3 310068 螺拴
20 317012 3 317012 螺帽
21 318210 3 318210 弹簧塾圈
22 310068 3 310068 螺拴
23 317012 3 317012 螺帽
24 318210 3 318210 弹簧塾圈
25 SE240A/4 1 SE240A/4 切片板
26 SE240A/3 1 SE240A/3 密封垫
27 316458 3 316458 图钉
28 317011 3 317011 公制的螺帽
29 318209 3 318209 弹簧塾圈
30 SE597A/3 1 SE597A/3 板
31 SE597B/7 1 SE597B/7 密封垫
32 316478 1 316478 图钉
33 316477 3 316477 图钉
34 317012 4 317012 螺帽
35 ST20607 4 ST20607 垫圈
36 6 SE188/12 1 6 SE188/12 板
37 6 SE188A/49 1 6 SE188A/49 密封垫
38 316478 1 316478 图钉
39 316477 3 316477 图钉
40 317012 4 317012 螺帽
41 310066 1 310066 螺拴
41 310069 2 310069 螺拴
42 310066 1 310066 螺拴

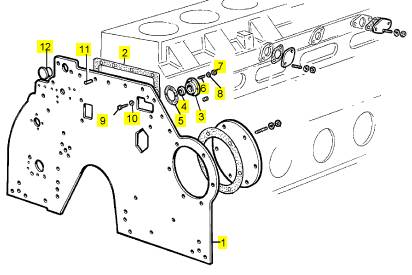

项目 零配件号码 最近的部分号码 描述
1 SE65J/1 1 SE65J/1 板
2 SE175C/32 1 SE175C/32 密封垫
3 SE145D/27 1 SE145D/27 壳
4 263/175 1 263/175 滚珠桥承
5 331/262 1 331/262 密封垫
6 316457 4 316457 图钉
7 317011 4 317011 公制的螺帽
8 318209 4 318209 弹簧塾圈
9 312063 9 312063 固定螺钉
10 318210 9 318210 弹簧塾圈
11 340/405 3 340/405 合钉
12 SE483D/6 1 SE483D/6 壳
7 55/11 1 55/11 SPIROL 销
8 6 SE188C/40 1 杆
9 310012 1 310012 固定螺钉
10 317408 1 317408 螺帽
11 55/11 1 55/11 SPIROL 销
12 6 SE188M/40 1 6 SE188M/40 杆
13 318013 3 318013 垫圈
14 536/17 1 536/17 弹簧
15 352610 1 352610 CIRCLIP
16 55/74 1 55/74 SPIROL 销
17 30/822 1 30/822 固定螺钉
18 317011 1 317011 公制的螺帽
19 SE323U/3 1 SE323U/3 守卫
20 310069 1 310069 螺拴
21 317012 1 317012 螺帽
22 318210 1 318210 弹簧塾圈
23 30/813 1 30/813 螺拴
24 317012 1 317012 螺帽
25 SE483E/1 1 SE483E/1 杆
26 SE188/59 1 SE188/59 台
27 UFN104/一 1 UFN104/一 UNF 螺帽
28 318013 1 318013 垫圈
29 352610 1 352610 CIRCLIP
30 296/13 1 296/13 球窝关节
31 UFN104/一 1 UFN104/一 UNF 螺帽
32 312040 1 312040 固定螺钉
33 317409 1 317409 螺帽
34 8 SE483 1 8 SE483 连杆组
35 312061 2 312061 固定螺钉
36 2086/010 2 2086/010 弹簧塾圈
37 418/155 3 418/155 凸缘
38 576/173 3 576/173 密封O型圈
39 316477 6 316477 图钉
40 317012 6 317012 螺帽
41 318210 6 318210 弹簧塾圈
42 314043 6 314043 CAPSCREW
43 SE483H/1 8 SE483K/1 操纵杆
44 312029 16 312029 固定螺钉
45 317408 16 317408 螺帽
46 319/137 8 319/137 松紧螺旋扣
47 296/37 8 296/37 球窝关节
48 319/138 8 319/138 螺帽
49 312029 8 312029 固定螺钉
49 312030 8 312030 固定螺钉
50 317408 8 317408 螺帽
51 296/30 8 296/30 球窝关节
52 317008 8 317008 螺帽
53 314031 8 314031 CAPSCREW
54 374/1285 8 374/1285 间隔器
55 39/50 1 39/50 标签
项目 零配件号码 最近的部分号码 描述
1 6 SE188D/46 1 6 SE188D/46 桥
2 536/25 1 536/25 弹簧
3 347/519 1 347/519 距离块
4 6 SE188Q/40 1 6 SE188Q/40 杆
5 126/6 1 ST43457 螺拴
6 317408 1 317408 螺帽
7 55/11 1 55/11 SPIROL 销
8 6 SE188C/40 1 杆
9 310012 1 310012 固定螺钉
10 317408 1 317408 螺帽
11 55/11 1 55/11 SPIROL 销
12 6 SE188M/40 1 6 SE188M/40 杆
13 318013 3 318013 垫圈
14 536/17 1 536/17 弹簧
项目 零配件号码 最近的部分号码 描述

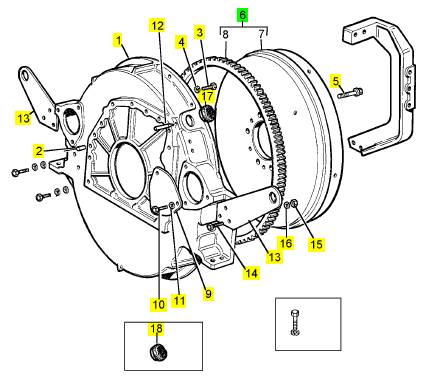

1 6 SE258L/1 1 6 SE258L/1 飞轮壳
1 6 SE258G/1 1 6 SE258L/1 飞轮壳
2 340/405 2 340/405 合钉
3 310063 13 310063 螺拴
4 318210 13 318210 弹簧塾圈
5 2116/060 5 2116/060 螺拴
6 6 SE251N 1 6 SE251N 飞轮组合
9 334/246 1 334/246 板
10 UFS110/8 S 3 UFS110/8 S UNF 螺拴
11 318213 3 318213 弹簧塾圈
12 55/75 1 55/75 指针
13 6 SE667/1 2 6 SE667/1 托架
14 310143 6 310143 螺拴
15 317017 6 317017 螺帽
16 318215 6 318215 弹簧塾圈
17 471/54 1 471/54 栓塞
18 471/41 1 471/41 栓塞

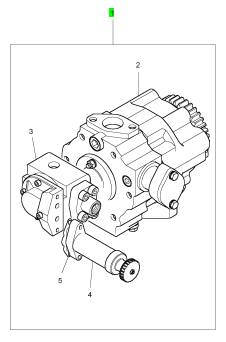

项目 零配件号码 最近的部分号码 描述
1 SE116AE 1 SE116AE 油泵
1 SE116AD 1 SE116AE 油泵
项目 零配件号码 最近的部分号码 描述

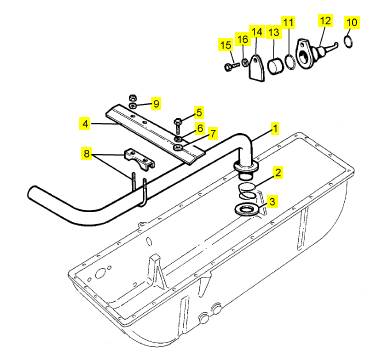

1 SE120AB/30 1 SE120AB/30 管 - 油的吸入
2 365/523 1 365/523 弹簧
3 87/14 1 87/14 垫圈
4 SE121/24 1 SE121/24 架
5 312062 2 312062 固定螺钉
6 318210 2 318210 弹簧塾圈
7 318012 2 318012 垫圈
8 819/479 1 819/479 砂箱夹
9 318011 2 318011 垫圈
10 576/174 8 576/174 密封O型圈
11 576/171 8 576/171 密封O型圈
12 SE121A/50 8 SE121A/50 活塞冷却喷射
13 339/37 8 339/37 桥环
14 449/59 8 449/59 砂箱夹
15 312063 8 312063 固定螺钉
16 318210 8 318210 弹簧塾圈

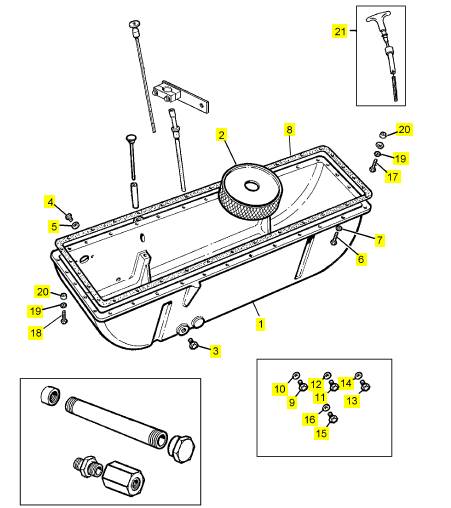

项目 零配件号码 最近的部分号码 描述
1 8 SE50F/13 1 8 SE50/39 油底壳
2 8 SE112 1 8 SE112 过滤器
3 335/272 1 335/272, , 栓塞
4 012504 1 012504 栓塞
5 012653 1 012653 垫圈
6 312064 28 312064 固定螺钉
7 2086/010 28 2086/010 弹簧塾圈
8 8 SE70A 1 8 SE70A 密封垫 -油底壳
9 012503 1 335/8 栓塞
10 012652 1 012652 垫圈
11 012504 1 012504 栓塞
12 012653 1 012653 垫圈
13 012505 1 012505 栓塞
14 012654 1 012654 垫圈
15 012506 2 012506 栓塞
16 276/241 2 276/241 垫圈
17 310067 2 310067 螺拴
18 310059 18 310059 螺拴
19 318210 20 318210 弹簧塾圈
20 374/1317 20 374/1317 距离块
21 SE123B 1 SE123B 量油计组合
项目 零配件号码 最近的部分号码 描述
1 582/136 1 582/136 机油冷却器
(1) 582/136 1 582/136 机油冷却器

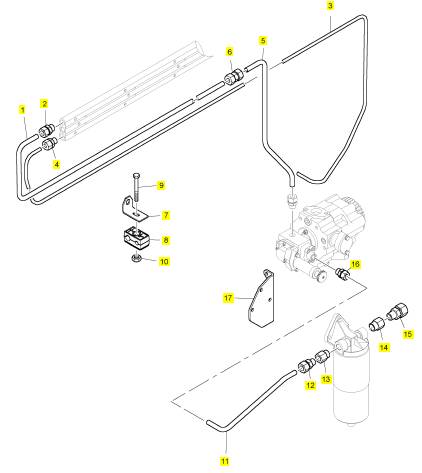

项目 零配件号码 最近的部分号码 描述
1 8 SE427M 1 8 SE427M 管 -燃料
2 599/93 1 599/93 承接器
3 8 SE120G/35 1 8 SE120G/35 管 -油
4 599/44 1 599/44 管套节
5 8 SE427R 1 8 SE427R 管 -燃料
6 599/35 1 599/35 管套节
7 664/1964 2 664/1964 托架
8 551 H/700 2 551 H/700 砂箱夹
9 310039 2 310039 螺拴
10 317411 2 317411 螺帽
11 SE427GS 1 SE427GS 管 -燃料
12 669/7 1 669/7 管套节
13 535/373 1 535/373 承接器
14 535/373 1 535/373 承接器
15 669/7 1 669/7 管套节
16 599/93 1 599/93 承接器
17 SE429Q/22 1 SE429Q/22 托架
项目 零配件号码 最近的部分号码 描述
1 SE111B/23 1 SE111B/23 滤油器座
2 SE111A/36 1 SE111A/36 密封垫 - 滤油器的座
3 312066 16 312066 固定螺钉
4 2086/010 16 2086/010 弹簧塾圈
5 535/203 3 535/203 承接器
6 4324909 3 4324909 滤油器
6 SE111B 3 4324909 滤油器
7 335/210 1 335/210 栓塞
8 641/26 3 641/26 栓塞
9 335/209 1 335/209 栓塞
发 动 机 停 机
紧 急 停 机
i03619082
手 动 停 机程 序
i03619127
OEM 将 提供 该系 统。
注意
为了 手动 让发动 机停 机, 参阅 OEM 以获 取更多 信
息 。 该程 序取 决于所 安装 的系 统。
注 意
发动机带 负荷运行后 立即停机会 引起过热并 加快发动
机 零 部件 的磨 损。
紧 急停 机控 制装 置只 用 于紧 急情 况。 切勿 把紧 急停
机 装置 或控制 装置 用于正 常的 停机 过程。
按紧 急停机 按钮 可能造 成未 燃烧气 体残 留在 空气进
气 管 和排 气管 里。
在发 动机停 机以前 ,让发 动机 逐渐冷 却下 来。
i02614968
发 动 机 停机 后
当发动机 被起动时, 进排气系统 里残存的燃 气可能被
点 燃。 可 能造成 人身 伤害和 /或财 产损失 。
起动一台 含未燃烧的 燃气的发动 机之前,从 进排气系
统 清除这些 未燃烧的 燃气。 参阅“起动发 动机”有关清
除 未 燃烧燃 气的 章 节。
在发动机 正常运转时 ,紧急停 机按钮处于 伸出 (OUT)
位 置。 按下 紧急停 机按钮 。 这样就 关断了 燃气 供给
和 点火。 该 按钮被 锁定时 ,发 动机将 不能起 动。 顺
时 针旋 转该按 钮, 将其重 置。 弹簧 加载的 按钮 会回
到 伸 出(OUT)位 置。
•
•
•
检查 发动机曲 轴箱 油位。 将油 位保持 在机 油尺“发
动 机停 机(ENGINE STOPPED)”侧的“添加 (ADD)”
和 “满(FULL)”标 记之 间。
如有 必要 ,进 行小 的调 整。 修 理渗 漏处 并拧 紧
松 动 的螺 栓。
记下 工时 表的 读数 。 按本《 操作 和保 养手 册》,
“保 养周期 表”(保养 部分 )中 所述进 行保 养。
注 意
注意
不要使用 这种方法来 使发动机停 机,除非发 生紧急情
况 。 连续不断地 使用紧急停机可能引 起某些发动机部
件 的损坏。 紧急 停机将使未燃烧的燃 气遗留在燃烧室
和 排气系统中。 如果发生紧急停机, 在关断点火的情
况 下盘 车5至10秒钟 来排净 系统 中的燃 气。
使 发动 机停 机 的一 般程 序
注: 由于能 安装 不同类 型的 OEM 控 制装置 , 廷吉的
程 序会 有所 不 同。
1. 为了 让发动 机停 机,关 闭燃 气气门 。
2. 发动机 停机 后,关 闭点火 并关 闭调速 器。
3. 如果 发生 超速 、关 闭点 火、燃 气气 门以 及调 速
器。 .
4. 如果发 生了 其他发动 机故 障,关 闭燃气 气门。
只可使用 本手册加注 容量和建议 部分中建议 的防冻液
/ 冷却液 的混合 液。 不这 样做会 造成发 动机损 坏。
• 让发 动机冷 却下 来。 检查 冷却液 液位 。
• 如果 预计会 出现 结冻 温度, 要检 查冷却 液是 否具
有 防冻 防护 。 必 须防止 冷却 系统 在预 期最 低外
部 温度 下结 冻。 如 果必 要,添 加适 当的 冷却 液/
水 混 合液 。
• 对所 有被驱 动的 设备进 行必需 的定 期保养 。 参阅
被 驱动设 备原 设备制 造商 提供的 的说明 书。
This document is printed from SPI². Not for RESALE
|
|
|
|
29
保 养部分
加注 容量
保 养 部 分
加 注 容 量
加 注 容 量
润 滑 系统
i03619107
冷 却 系 统
为了正确 保养冷却系 统,必须知 道冷却系统 总容量。
近 似容量适用于发动 机冷却系统。 外部系统容量将随
应 用的 不同而 变化。 有 关外 部系统 的容量 ,请 查阅
原 始设 备制造 商(OEM) 的规格 。 确定整 个冷却 系
统 所需的冷 却液和防冻 液容量时 将需要此容 量信息。
TRS 4006
表 10
发动 机曲轴 箱的 再次加 注容 量反映 了曲 轴箱 的近似
容 量或 油槽与 标准 机油滤 清器容 量之 和。 对于 辅助
机 油滤 清器系 统, 需要另 加机油 。 有关辅 助机 油滤
清 器的容量 大小,请 参阅 OEM 技术规 格。 有关油液
推 荐的更 多信息 ,请参 阅本 《手 册》, “保 养部分 ”。
TRS 4006
表 8
(1)
(2)
外部 系统包括 一个散热 器或一 个带有 下列部 件的膨胀 箱: 热
交 换器 和 管道. 请参 阅 OEM 规格。 在本行 中填入 外部系 统
容 量值 。
冷却 系统总容 量等于发 动机容 量与外 部系统 容量之和 。 在本
行 中填 入冷却 系统 总容量 值。
TRS 4008
表 11
(1)
(2)
这些数 值是曲 轴箱集 油槽的 近似容 量,其 中包括工 厂安装 的
标 准机油 滤清器 的容量 。 安装 了辅助机 油滤清 器的发 动机将
需 要额 外的机 油。 有关辅 助机油 滤清 器的容 量大小 ,请 参
阅 OEM 技术 规格 .
润滑系 统总容 量等于 曲轴箱 集油槽 容量与 工厂安装 的机油 滤
清 器及润 滑系统 加装的 其它滤清 器的容 量之和 。 在本 行中填
入 润滑 系统总 容量 值。
TRS 4008
表 9
(1)
(2)
外部 系统包括 一个散热 器或一 个带有 下列部 件的膨胀 箱: 热
交 换器 和 管道. 请参 阅 OEM 规格。 在本行 中填入 外部系 统
容 量值 。
冷却 系统总容 量等于发 动机容 量与外 部系统 容量之和 。 在本
行 中填 入冷却 系统 总容量 值。
(1)
(2)
这些数 值是曲 轴箱集 油槽的 近似容 量,其 中包括工 厂安装 的
标 准机油 滤清器 的容量 。 安装 了辅助机 油滤清 器的发 动机将
需 要额 外的机 油。 有关辅 助机油 滤清 器的容 量大小 ,请 参
阅 OEM 技术 规格 .
润滑系 统总容 量等于 曲轴箱 集油槽 容量与 工厂安装 的机油 滤
清 器及润 滑系统 加装的 其它滤清 器的容 量之和 。 在本 行中填
入 润滑 系统总 容量 值。
油 液 建 议
通 用 润滑 剂 信息
发 动机 机 油
i03619144
由于油液 规格要求的 变化,对于 某个应用的 发动机机
油 推荐 可能 改变。 请 参阅 Perkins Engines Stafford
以 获取 最 新信 息。
不允 许使 用多 级油 液。
This document is printed from SPI². Not for RESALE
30
保养部 分
加 注容 量
SCBU8190
建 议
用天 然气操 作的 发动机 应当 用具有 重量 的标 称灰份
值 0.5% 的机油 润滑 。 总基 数必须 在 5 和 7 之间 。
下 列 SAE40 单级 发 动机 机油遵 循:
• Mobil Pegasus 705
• Texaco/Caltex Geotex LA
• Q8 Mahler MA
• Castrol Duratec L
• Mobil Pegasus HPC40的换油 周期 最长为 2000 小
时 。 使用定 期油样 分析 以便确 定换油 周期。
• Mobil Pegasus 805
• BP Energas NGL
• Shell Mysella LA
• Total Nateria MH40
• Chevron HPLX 低 灰份
• Chevron/Caltex HDAX 0% 和 0.5% 硫酸 盐灰分 。
该 机油 具有比 所推 荐的最 低值更 低的 总碱值 。 这
种 添加 剂能 带来 同样 的性能 。
• 任何 机油的 机油 更换 周期必 须经 Perkins Engines
Stafford许 可。
• 使 用填 埋燃 气 工作 的 发电 机必 须 使用 当前 由
Perkins Engines Stafford推 荐的机油 。 这些 机油具
有 更高 的灰 份 值。
机 油分 析
机油分 析可 使预防 性维护 保养 程序更 加完善 。
机油 分析是 一种 诊断工 具, 可用于 确定 机油 性能和
部 件磨 损率。 可 以通过 机油分 析来 识别和 测量 是否
有 污染 。 机油 分析包 括以 下测 试:
• 磨损 率分析 检测 发动机 金属的 磨损 。 分 析机 油中
的 磨损 金属量 和磨 损金属 的类别 。 分析 机油中 发
动 机金 属磨 损率的 增加 和机油 中发 动机金 属磨 损
量 同 样重 要。
• 进行 测试以 便检 测机 油的水 、乙 二醇或 燃油 等杂
质 。
• 机油 状况分 析确 定机 油的润 滑性能 的降 低情 况。
红 外线 分析 用来把 旧机油 油样 的性 能与新 机油 的
性 能相 比较。 该 分析使 技术 人员能 够确定 使用 过
程 中机 油性能 的退化 量。 该 分析也 使技术 人员 在
整 个换 油周期 内依照 规格确 认机 油的性 能。
燃 油规 格
新发 动机应 使用 满足英 国天 然气规 格的 清洁天 然气
来 操作 。 参阅 Perkins Engines Stafford 以便 使用
不 同规 格 的燃 气。
冷 却 系统 规 格
冷 却液 概 述
注 意
切勿 向 过热 的发 动机 中 添加 冷却 液。 发动 机可 能因
此 而损 坏。 应 首先 使发动 机冷 却。
注 意
如果发动 机贮存在或 装运到低于 结冻温度的 区域,冷
却 系统必须 在最低外界 温度下受 到保护,或 者完全放
掉 以 防止 损坏 。
注 意
为了 妥 当地 防冻 和防 沸 腾, 要 常常 检 查冷 却液 的比
重 。
基于 以下 原因, 应清 洁冷 却系 统:
• 冷却 系统 受 到污 染
• 发 动机 过热
• 冷 却液 起泡
注 意
切勿在冷 却系统中未 装水温调节 器的情况下 运行发动
机 。 水 温调 节 器帮 助保 持发 动 机冷 却液 处 于正 确的
工 作 温度 。 未 装水 温调 节器 时 ,冷 却系 统 可能 逐渐
会 产 生故 障。
许多 发动 机故 障与 冷却 系统 有关 。 以下 问题 与冷
却 系统 故障 有关 : 过热 , 水泵的 渗漏 和 散热 器或
热 交 换器 堵塞 .
这些故障 可以通过正 确的冷却系 统保养来加 以避免。
冷 却系 统保养 与燃 油系 统和润 滑系统 的保 养一 样重
要 。 冷却液的质 量和燃油和润滑油 的质量一样重要。
冷却液 通常由 三种成 份组成 : 水, 添 加剂 和 乙二醇 .
水
水在 冷却 系统中 被用 来传 递热 量。
建议 在冷却 系统 中使用 蒸馏 水或去 离子水 .
不要 在冷 却系统 中使 用以 下类型 的水 : 硬水, 用 盐
调 理过 的软 化水 和 海水.
有关 水质分 析, 请咨 询以下 渠道 之一:
This document is printed from SPI². Not for RESALE
SCBU8190
31
保 养部分
加注 容量
•
•
•
当地 自来 水 公司
农业 代 理办
独立 实 验室
冷 却液 建 议
在冷 却系 统中 使用 50% 的乙 二醇 和 50%的清 洁软
水 。 在 冷却系统 中使用 50% 的丙二 醇和 50%的清洁
软 水。 在 冷却系 统中 还使 用抑制 剂。
对于 在超 过10 °C (50 °F)温度下 工作 的冷 却系统 ,
使 用 21825735 动 力零 配件抑 制剂 。 冷却 系统 必
须 使 用清 洁软 水。
2 1825735 动力 零配 件抑 制剂 可 用于 使用 热电 联
产 的 系统 。
请参 阅 Perkins Engines Stafford 以获 取您 的冷 却
系 统正 确的 冷却 液信 息。 不 正确 的冷 却液 会毁 坏
冷 却 系统 。
This document is printed from SPI². Not for RESALE
32
保养部 分
保 养周 期表
SCBU8190
保 养 周 期 表
需要 时 即进 行的 保养
i03619147
每 1000工作 小时
发动机 - 清 洁 ..... ......... .......... .......... ......... ........ 39
每1000个工作 小 时或 1 年
曲轴减 振器 - 检查 ....... .......... .......... ........ ......... 38
蓄电池 - 更 换 ..... .......... ......... .......... .......... ....... 34
冷却系 统冷却 液 - 更换 ......... .......... ......... ......... 35
发动机 空气预 滤器-清洁 ....... .......... ......... ......... 40
发动机 机油 - 更换 ....... ......... .......... ......... ......... 42
发动机 机油滤 清器(辅助 )- 更换 ..... ......... .......... 43
发动机 机油滤 清器- 更换 .... .......... ......... .......... 43
燃气过 滤系统 -保养 ... ......... .......... ......... ......... 48
点火系 统正时 -检查 /调整 .... .......... ......... ......... 50
大修(在机 架上) ..................................................... 51
大修(整体 ) ......................................................... ... 52
大修(顶端 ) ......................................................... ... 53
大修考 虑事项 .... .......... ......... .......... .......... ....... 53
散热器 - 清 洁 ..... .......... ......... .......... .......... ....... 54
水温调 节器- 更换 ....... ........ .......... ......... ......... 55
每 天的 保 养
交流发 电机和 风扇带 - 检 查 ... ......... ......... .......... 33
控制仪 表板- 检查 ...... ......... .......... ......... ......... 35
冷却系 统冷却 液液位 - 检 查 ... ......... ......... .......... 37
被驱动 设备-检查 /更换 /润滑 .. ......... ......... .......... 39
发动机 空气滤 清器保 养指示 器 - 检查 ...... .......... . 40
发动机 机油油 位 - 检查 ......... .......... ........ .......... 44
发动机 保护装 置 - 检查 ......... .......... ........ .......... 45
排气管 道-检 查 ........... ........ ........... ........ .. ....... 47
燃料系 统燃料 滤清器 压差 - 检查 ..... ......... .......... 48
软管和 卡箍 - 检查 /更换 ........ .......... ......... ......... 48
围绕检 查 .. ......... .......... ......... .......... .......... ....... 54
初 次100工 作小 时
交流发 电机皮 带轮 - 检查 ...... ......... ......... .......... 34
风扇驱 动皮带 轮 - 检查 ......... .......... ......... ......... 47
每250个 工作 小时 的保 养
发动机 机油油 样 - 采样 ......... .......... ......... ......... 44
初 次500工 作小 时
发动机 机油 - 更换 ....... ......... .......... ......... ......... 42
发动机 机油滤 清器(辅助 )- 更换 ..... ......... .......... 43
发动机 机油滤 清器- 更换 ..... .......... ......... ......... 43
发动机 气门间 隙和桥 臂 - 调整 ........ ......... .......... 46
点火系 统火花 塞-检 查/调整 /更换 .. ......... .......... 49
每500个 工作 小时 的保 养
交流发 电机和 风扇皮 带 - 更换 ........ ......... .......... 33
蓄电池 电解液 液位 - 检查 ...... .......... ........ .......... 35
发动机 空气滤 清器滤 芯-更 换 ......... ........ .......... 39
最初 的 1000 工 作小时 或 1 年
曲轴减 振器 - 检查 ....... ......... .......... ......... ......... 38
每 2000工作 小时
交流发 电机 - 检查 ....... .......... .......... ........ ......... 33
发动机 曲轴箱 呼吸器 - 清 洗 ... ......... .......... ......... 40
发动机 机油 - 更换 ....... .......... .......... ........ ......... 42
发动机 机油滤 清器(辅助 )- 更换 ..... .......... ......... 43
发动机 机油滤 清器- 更换 ..... ......... .......... ......... 43
发动机 气门间 隙和桥 臂 - 调整 ........ .......... ......... 46
点火系 统火花 塞-检 查/调 整/更换 . .......... .......... 49
每 年的 保养
空燃混 合器空 燃比- 检查/ 调整 ....... .......... ......... 35
发动机 转速/ 正时传感 器 - 清洁/ 检查 ......... .......... 45
每 4000工作 小时
气缸- 检查 ........ ........ .......... .......... ......... ........ 38
被驱动 设备 - 检查 ....... .......... .......... ........ ......... 38
燃气压 力调节 器-检 查 ......... ......... .......... ......... 48
点火系 统正时 -检查 /调整 .... ......... .......... ......... 50
空气进 气系统 -检查 ... .......... .......... ......... ........ 51
每 5000工作 小时
蓄电池 电解液 液位 - 检查 ...... ......... .......... ......... 35
每 7500 个 工作 小 時
水泵 - 检查 ........ ......... .......... .......... ......... ........ 55
每 8000工作 小时
冷却系 统冷却 液 - 测试/添 加 .. ......... .......... ......... 37
每 8000 个 工时 数或 1 年
发动机 底架-检查 ........ .......... .......... ......... ........ 42
每 16 000 个工 时数 或 6 年
涡轮增 压器
