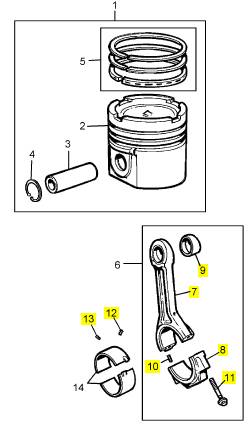

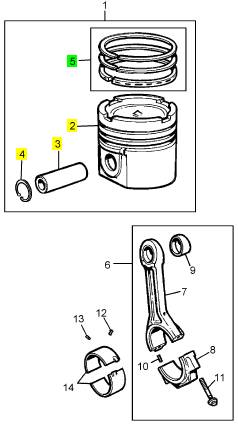

项目 零配件号码 最近的部分号码 描述
2 1 活塞
3 SE89 1 SE89 桥头销
4 496/29 2 496/29 CIRCLIP
5 359/552 1 359/552 活塞环装备
项目 零配件号码 最近的部分号码 描述
7 1 连杆
8 1 帽
9 SE91B/7 1 Y01/00023 连杆小的一端衬套
10 340/182 2 340/182 合钉
11 363/48 2 363/48 连杆螺拴
12 355902 2 2485 A303 栓塞
13 2400/006 1 2485 A303 栓塞 圈装备

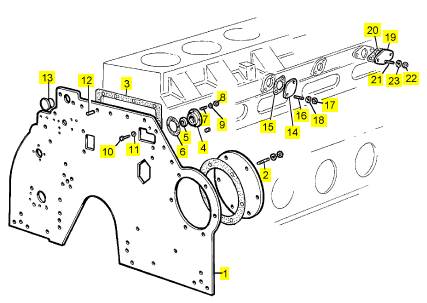

项目 零配件号码 最近的部分号码 描述
1 SE65J/1 1 SE65J/1 板
2 312060 1 312060 固定螺钉
3 SE175C/32 1 SE175C/32 密封垫
4 SE145D/27 1 SE145D/27 壳
5 263/175 1 263/175 滚珠桥承
6 331/262 1 331/262 密封垫
7 316457 4 316457 图钉
8 317011 4 317011 公制的螺帽
9 318209 4 318209 弹簧塾圈
10 312063 9 312063 固定螺钉
11 318210 9 318210 弹簧塾圈
12 340/405 3 340/405 合钉
13 340/410 1 340/410 栓塞
14 418/163 3 418/163 切片板
15 278/381 3 278/381 密封垫
16 316477 6 316477 图钉
17 317012 6 317012 螺帽
18 318210 6 318210 弹簧塾圈
19 418/174 1 418/174 堵塞盖
20 278/386 1 278/386 密封垫
21 316477 2 316477 图钉
22 317012 2 317012 螺帽
23 318210 2 318210 弹簧塾圈

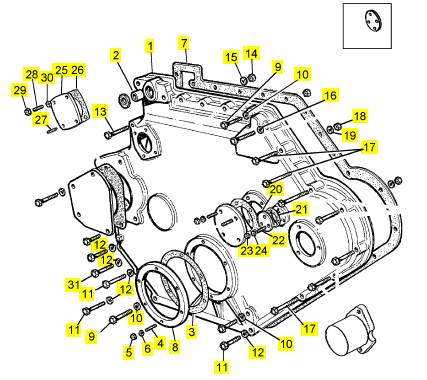

项目 零配件号码 最近的部分号码 描述
1 SE659L/5 1 正时齿轮箱
2 340/409 1 340/409 栓塞
3 494/128 1 494/128 密封垫 - 油的密封壳
4 316458 6 316458 图钉
5 317011 6 317011 公制的螺帽
6 318209 6 318209 弹簧塾圈
7 SE659D/7 1 SE659D/7 密封垫 - 时间安排的箱
8 SE389 1 SE389 台车
9 310063 5 310063 螺拴
10 2086/010 5 2086/010 弹簧塾圈
11 310067 4 310067 螺拴
12 2086/010 5 2086/010 弹簧塾圈
13 310070 2 310070 螺拴
14 317012 1 317012 螺帽
15 318210 1 318210 弹簧塾圈
16 2086/010 1 2086/010 弹簧塾圈
17 310068 3 310068 螺拴
18 317012 3 317012 螺帽
19 318210 3 318210 弹簧塾圈
20 SE240/2 1 SE240/2 定位器
21 SE240A/3 1 SE240A/3 密封垫
22 316458 3 316458 图钉
23 317011 3 317011 公制的螺帽
24 318209 3 318209 弹簧塾圈
25 6 SE188/12 1 6 SE188/12 板
26 6 SE188A/49 1 6 SE188A/49 密封垫
27 316478 1 316478 图钉
28 316477 3 316477 图钉
29 317012 4 317012 螺帽
30 318210 4 318210 弹簧塾圈
31 310066 1 310066 螺拴

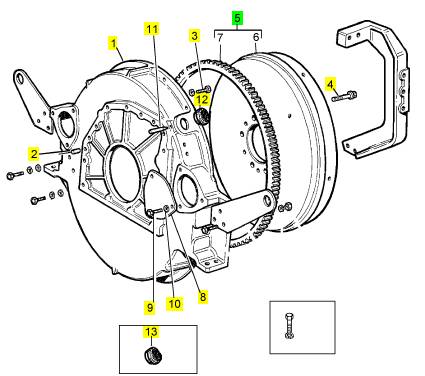

项目 零配件号码 最近的部分号码 描述
318210 13 318210 弹簧塾圈
1 6 SE258L/1 1 6 SE258L/1 飞轮壳
1 6 SE258G/1 1 6 SE258L/1 飞轮壳
2 340/405 2 340/405 合钉
3 2110/050 13 2110/050 螺旋
3 310063 13 310063 螺拴
4 2116/060 5 2116/060 螺拴
5 8 SE251A 1 8 SE251A 飞轮组合
8 334/246 1 334/246 板
9 312098 3 312098 固定螺钉
9 UFS110/6 S 3 UFS110/6 S UNF 螺拴
9 UFS110/8 S 3 UFS110/8 S UNF 螺拴
10 318213 3 318213 弹簧塾圈
11 55/75 1 55/75 指针
12 471/54 1 471/54 栓塞
13 471/41 1 471/41 栓塞
保养部 分
发 动机 气门 间隙 和桥 臂 - 调整
SCBU8190
取 下 盖板 。
图 42
典型 示例
g01236930
图 43
典型 示例
g01235020
2.
3.
4.
5.
拆下传 感器 (2)。 清 除传感 器上 的任何 碎屑。
安装 工具 (A).
旋转发 动机 以便磁 铁和锥 形孔对 齐。 手动 安装传
感器 。 当发 生和 磁铁的 轻微 接触 时必 须停下 。
拧松 传感 器。 拧松 一整 圈 。 这将 提供 1 mm
(0.04 inch)的间 隙。
拧紧 锁定螺 母。 不 要让 传感器 旋转 。 连接 接头
(3)。
1.
2.
3.
4.
拆下 火花 塞线 参阅 《 本手 册》 , “点 火系统 火花
塞 - 检 查/ 调整 /更换 ”。
卸下调 整螺 钉 (1),并 拆下盖 子 (2)。 弃置 旧的 接
头。
卸下 火花 塞管 (3)。
使用 工具 (A)来旋 转曲 轴。
6.
拆卸 工具 (A)。
调 整 气门 桥
将电 源连 接到 发动 机。
发 动机 气门 间隙 和 桥臂
i03619092
- 调整
确保 发动 机的所 有动 力都 已断开 。
表 13
图 44
典型 示例
g01235025
1.
2.
使用 正时指 针 (1) 以便 将发 动机设 置到 上止点 。
参阅 《 本手册 》, “技术 规格”以 获取气 门间 隙的
活塞 位置 顺序 .
旋转 曲轴 到所 需的 位置 。
This document is printed from SPI². Not for RESALE
SCBU8190
47
保 养部分
排气 管 道- 检查
2.
3.

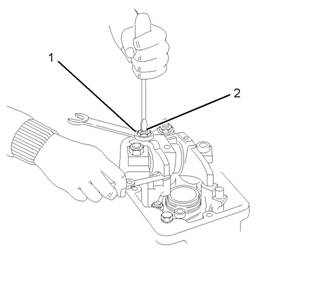

使用 工具 B 检查气 门间隙 。 如果 需要调整 ,松开
锁紧螺 母 (1)。 调整 螺钉 (2) 以获得 正确的 间隙。
拧紧 防松螺 钉至扭 矩 35 N·m (25 lb ft)。
安 装 盖 。
1. 安装 火花 塞管 。
2. 安装新 的接头 。 将气门室 盖和气 缸盖 对齐。 安装
调整 螺钉 并牢 固的 拧紧 .
3. 安装 火花 塞线 。
4. 拆卸 工具 (A)。 将 电源 连接到 发动 机。
图 45
典型 示例
g01235021
排 气 管道 - 检 查
i03619102
3.
4.

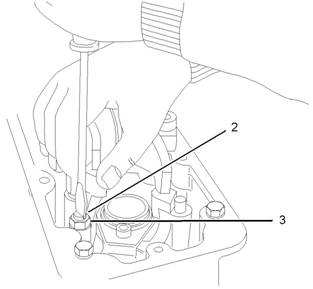

松开锁 紧螺 母(3)。 调 整螺钉 (2) 使 得气门 桥的 固
定端接 触气 门。 用手力 压气门 桥 参阅图 45。
调整螺 钉使 其和气 门发生 轻微接 触。 将锁 紧螺母
(3) 拧紧 至扭矩 为 35 N·m (25 lb ft)。 确保 未旋 转
螺钉
高温 发 动机 部件 可能 导 致灼 伤。 进 行 发动 机保 养之
前 让发 动机 和部 件冷 却下 来。
检查 排气 系统 的部 件。 如 果发 生以 下任 何情 况,
修 理或 更 换部 件。
• 损 坏
气 门 间隙
•
•
•
裂 纹
泄 漏
松 动的 接头
请咨 询您的 珀 金斯 代理 商以 便获取 帮助。
风 扇驱 动 皮带 轮
- 检 查
i03546300
1.
隔离 发动 机供 电。
图 46
典型 示例
g01235023
1.
旋转曲 轴到所 需的 位置。 参阅 《本 手册 》, “技术
规格”以 获取气 门间 隙的活 塞位 置顺序 。
注: 在调整 气门间 隙前一 定要 检查气 门桥的 调整。
This document is printed from SPI². Not for RESALE
48
保养部 分
燃 气过 滤系 统- 保 养
SCBU8190
燃 料系 统燃 料滤 清器 压差
i03619093
- 检查
图 47
典型 实例
g01238304
必须 安装燃 料滤 清器压 差表 ,以便 确定 何时需 要进
行 燃料 滤清 器的 保养 。
燃料 滤清器 压差 表指示 燃料 滤清器 燃料 进口侧 和燃
料 出口 侧之间 的燃料 压差 。 当燃气 滤清器 堵塞 时,
压 差 会增 加。
运行 发动 机至 额定 转速 和正 常工 作温度 。 检 查燃
气 滤清 器的 压差 。 燃气 滤清 器的 保养 取决 于燃 气
系 统 的压 力。
• 要获 取关于 低压 气燃 气系统 的燃 气滤清 器的 维修
的 信息 ,请 参阅 OEM 资料 。
• 要获 取关于 高压 气燃 气系统 的燃 气滤清 器的 维修
的 信息 ,请 参阅 OEM 资料 。
i03619101
2.

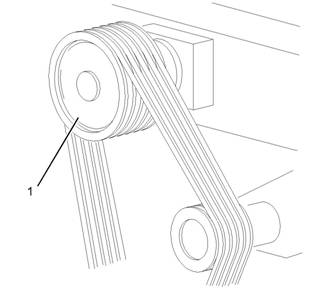

拆下 防护 罩( 未显 示) ,以接 触到 风扇 驱动 皮
带轮 (1)。
燃 气压 力 调节 器 -检 查
在设 置调节 器前必 须检 查所供 压力。 供 气压力 必须
在 1.5 到 5 kPa (0.2 到 0.7 psi)内 。
软 管和 卡 箍
- 检查 /更 换
i03619104
图 48
g01238305
检查 所有软 管是否 有由以 下情 况引起 的泄漏 :
• 破 裂
• 柔 韧性
3.
4.

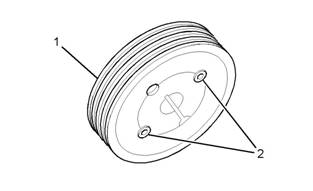

将定位 螺钉 (2) 拧紧 至扭矩 为 90 N·m (66 lb ft)。
安装 防护 罩( 未显 示)。
•
夹 箍松 脱
5.
恢复 发动 机的 供电 。
i03619108
更换破 裂或 软化的 软管。 拧 紧任何松 动的 卡箍。
注 意
不要 弯 曲或 敲击 高压 管 路。 不 要安 装 被弯 曲或 损坏
的 管 路、 管道 和软 管 。 修理 所 有松 动或 损 坏的 燃油
燃 气 过滤 系 统- 保 养
使用 生物燃 气的 发动机 需要 处理燃 气的 特殊 设备。
按 照与 原始设 备制 造商 (OEM)的 设备 一起提 供的 说
明 书进 行燃 气过 滤系统 的保 养。
和 机油 管路 、管 道和 软管 。 渗漏 会造成 火灾 。 仔细
检 查 所有 管路 、管 道 和软 管。 按推 荐扭 矩 拧紧 所有
连 接 处。
检查 下 列情 况:
• 管端 接头 有损 坏或 渗漏
• 外覆 层有 磨损 或割 伤
This document is printed from SPI². Not for RESALE
|
49
保 养部分
点火 系统 火花 塞- 检查 /调 整/ 更换
•
•
•
金属 丝加 强筋 暴露 在外
外覆 层局 部隆 起鼓 包
软管 的柔 性部 分扭 结或 挤压
10. 起 动发动 机。 检查 冷却 系统是 否渗 漏。
i03619074
•
铠装 护套 嵌入 外覆 层
点火系统火花塞- 检查/调 整/更换
使用 恒定扭 矩软管 卡箍 代替任 何标准 软管 卡箍。 确
保 恒定 扭矩软 管夹箍 与标 准夹箍 尺寸 相同。
软管 在剧烈 的温度 变化 下将受 热变形 。 热变 形引起
软 管夹箍 松动 。 可 能因此 而导 致泄漏 。 恒 定扭 矩软
管 卡箍 将有 助于防 止软 管卡箍 松动 。
每次 安装 使用 可能 有区 别。 不 同之 处取 决于下 面
因 素 :
• 软 管类 型
• 接头 材料 的 类型
• 软管 的预 期膨 胀和 收缩
• 接头 的预 期膨 胀和 收缩
更 换软 管 和 夹箍
表 14
检 查 火花 塞
加压 的系 统: 热 的冷却 液能 造成 严重 的烫伤 。 在发
动 机停机, 等待冷却系 统部件冷 却下来后再 打开冷却
系 统 加注 口盖 。 缓 慢松 开 冷却 系统 加注 口 盖, 以释
放 掉 所有 压力 。
1. 使发 动机停 机。 让发 动机 冷却下 来。
2. 缓慢地 松开 冷却系 统加注 口盖 ,以释 放掉 所有压
力。 拆 下冷 却系统 加注 口盖 。
注: 把冷 却液 排放 到适当 、清 洁的 容器中 。 此冷 却
液 可以 被再 利 用。
3. 从冷却 系统 中排放 部分冷 却液 ,使冷 却液 液位低
于要 更换 的软 管。
4. 拆去 软管 的卡 箍。
5. 拆开 旧软 管。
6. 用新 软管 更换损 坏的 软管 。
7. 用一 把扭力 扳手 安装 软管 卡箍。
8. 重新 加注 冷却 系统 。
9. 清理冷 却系 统加注 口盖。 检 查冷却系 统加 注口盖
的垫 圈。 如 果垫 片损坏 ,更 换冷 却系 统加注 口
盖。 安 装冷 却系统 加注 口盖 。
图 49

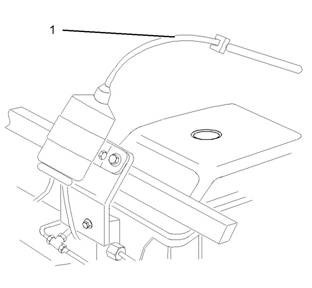

1. 从气 缸盖 上卸下 火花 塞线 (1) 。
g01235566
This document is printed from SPI². Not for RESALE
50
保养部 分
点 火系 统正 时- 检查 /调 整
SCBU8190

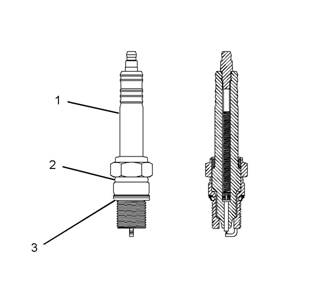

检验壳 体(2)有无 损坏。 火 花塞拧得 过紧 ,会造 成裂
纹 。 过度拧 紧也可 能使 火花塞 壳体松 动。 废弃 任何
壳 体有 裂纹 或松 动的 火花塞 。
在安 装旧的 火花赛 前安 装新的 密封垫 圈(3)。
1. 使用 尼龙 刷清 洁火 花塞 。

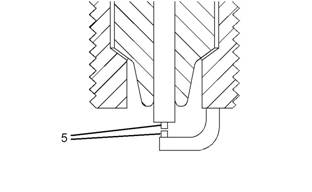

注: 不 能损 坏电 极 (5)。 如 果电 极损 坏, 更换 火花
塞 。 请勿挫 平电 极或使 用砂纸 来清 洁电极 。
2. 如果需 要,调 整火 花塞的 间隙。 将 气门间 隙设置
为 0.25 mm (0.0098 inch)。
图 50

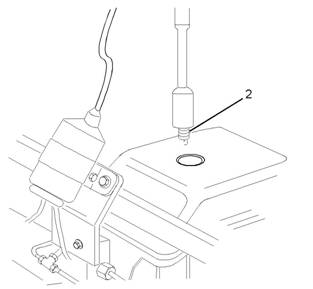

2. 安装 工具 (A). 拆 下火 花塞 (2)。
检 查 和调 整火 花 塞
g01235569
g01235576
仔细 检验火 花塞有 无损 坏。 火花 塞的状 况能 表明发
动 机 的工 作状 况。
图 52
典型 示例
装 回 螺塞 。
表 15
所需工具 | |||
工 具 |
零 件号 |
零 件 名 称 |
数 量 |
B |
27610178 |
气缸 盖火花 塞螺 纹清洁 工 具 |
1 |
图 51
典型 示例
g01264908
确保气 缸盖 中的螺 纹没有 损坏。 使 用工具 (B)来 清洁
气 缸盖 中 的螺 纹。
确保 正确 设置 了火 花塞 的间 隙。 确 保火 花塞 在工
作 状 态。
使用工 具 (A)来安 装火花塞 。 用手拧 紧火花塞 并随后
将 火花 塞拧紧 到扭 矩 50 N·m (36 lb ft)。
i03619106
点 火系 统 正时 -检 查 /调整
从壳体 (2)可 能会有 延伸 至绝缘 瓷芯(1)的淡 淡痕迹 。
这 些标 记可能 是壳 体顶部 形成电 晕放 电的结 果。 当
很 高的 电压使 导电 体周 围的空 气电 离时, 发生 电晕
放 电。 这 是正 常状 态。 这 不表 示壳体 与绝 缘体 间
有 漏 电。
进行 点火系 统保养 之后 ,检查 点火系 统正 时。 必要
时 调 整正 时。
This document is printed from SPI². Not for RESALE
SCBU8190
51
保 养部分
空气 进气 系 统- 检查
燃气 发动 机的 最佳 点火 正时 随着 以下 几个 因素 的
变 化 而变 化:
• 发动 机的 压 缩比
• 进 气温 度
• 燃气 的 甲烷 值
注: 参 阅 《本 手册 》, “铭牌 和贴 膜的 位置” 以便 找
到 点 火正 时信 息。
1. 将正 时灯 安装到 4006TRS的第 6 缸或 4008TRS
的第 8 缸 。
注: 正时 灯的 导线不 能接 触排 气歧管 。
注: 对 于安装 有爆 震传 感器 的发动 机, 正时 由爆震
系 统决 定。 请参 阅单独 的手 册。
i03619132
空 气 进气 系 统- 检 查
检查 空气进 气系 统部件 是否 有以下 情况:
• 裂 纹
• 泄 漏
• 松 动的 接头
检 查下 列各 项:
• 空气 滤清 器与涡 轮增 压之 间的管 道
• 涡 轮增 压器
• 涡轮 增压 器与 后冷器 之间 的管 道
• 后 冷器
• 后冷 器与 空气 进气 歧管的 连接
• 空气 进气 歧管 与气 缸盖的 连接
确保 所有连 接牢固 可靠。 确 保部件 状况良 好。
大 修 (在 机架 上 )
i03619118
图 53
典型 示例
2. 运转发 动机 并检 查飞轮 上的正 时标 记。
g01237060
制 定机 架 上大 修 计划
通常,根 据下列三种 状况,制订 在机架上大 修计划:
• 机油 消耗 量 的增 加
• 曲轴 箱窜 气量 的增 加
• 气缸 压缩 的减 少与 变化
3.
4.
5.
•
•

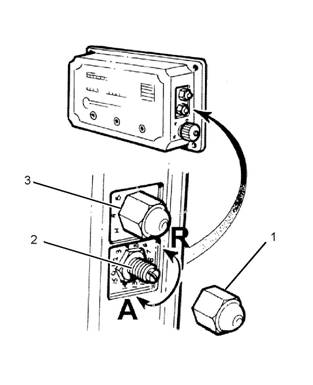

如果需 要, 调整点 火正 时。 卸下 端盖 (1)。 使 用
适当工 具, 旋转螺 钉 (2) 以 便调 整点火 正时。
确保 盖子 (3) 未移 动。 这 是在 厂里 依据 用工 工
况设 定的 。
当点火 正时正 确时 ,安装盖 (1)。 拆下正 时灯。
顺时 针旋转 螺钉 (2) 提 早点 火正时 。
逆时 针旋转 螺钉 (2) 延 迟点 火正时 。
单独 出现 某一 状况 不能 表明 需要 大修。 然而 ,把
这 三种 状况一 起来 评估 是最准 确的确 定何 时需 要大
修 的 方法 。
如果 发动机 运行 时机油 消耗 量、 曲轴箱 窜气、 气缸
压 缩压 力在可 接受的 范围内 ,发动 机不需 大修 。
定期 测量三 种状况 的每 一种。 第 一次测 量应在 发动
机 交机 调试时 进行。 这 样可 为将来 的测量 提供 基准
线 。 后续的 测量 应按计 划定 期进行 ,以便 确定 下一
次 在机 架上 大修 计划 。
