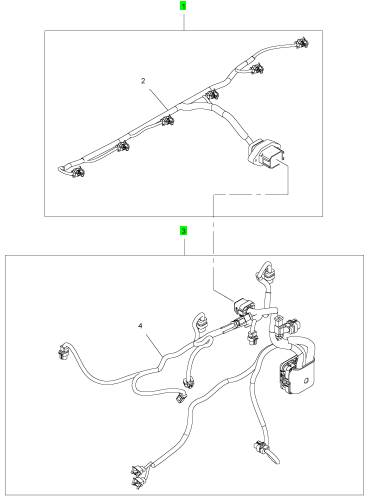

项目 零配件号码 新件号 描述
1 T400705 1 T400705 线束
3 T400701 1 T400701 线束

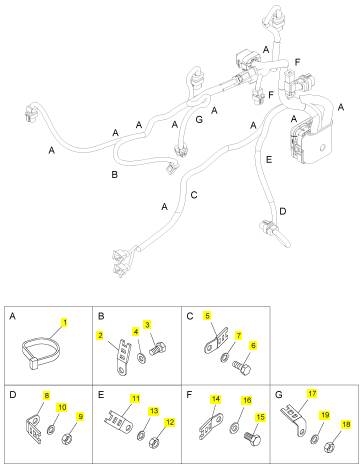

项目 零配件号码 新件号 描述
1 CH10054 17 CH10054 缆拉杆
2 CH10071 1 T410794 夹
3 T400653 1 T400653 螺拴
4 CH11819 1 CH11819 垫圈
5 CH10071 1 T410794 夹
6 CH11815 1 CH11815 螺拴
7 CH10277 1 CH10277 垫圈
8 CH10072 1 CH10072 夹
9 CH12672 1 CH12672 螺帽
10 CH10277 1 CH10277 垫圈
11 CH10071 1 T410794 夹
12 CH12672 1 CH12672 螺帽
13 CH10277 1 CH10277 垫圈
14 CH10071 2 T410794 夹
15 CH10145 2 CH10145 螺拴
16 CH11819 2 CH11819 垫圈
17 CH10072 1 CH10072 夹
18 CH12672 1 CH12672 螺帽
19 CH10277 1 CH10277 垫圈

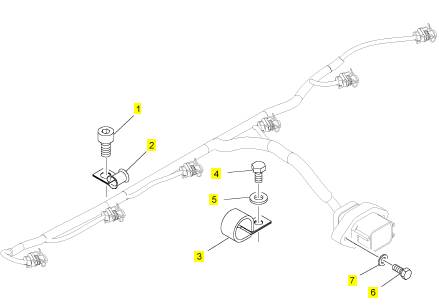

项目 零配件号码 新件号 描述
1 T400710 5 T400710 螺拴
2 T400708 5 T400708 接线夹
3 T400709 1 T400709 接线夹
4 T400700 1 T400700 螺拴
5 T400699 1 T400699 垫圈
6 T400698 2 T400698 螺拴
7 T400697 2 T400697 垫圈

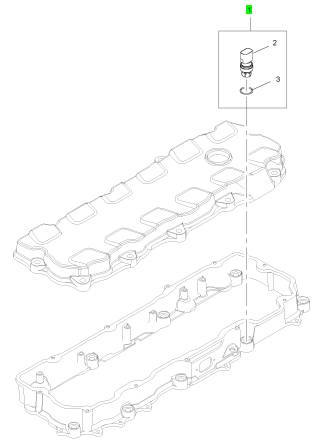

项目 零配件号码 新件号 描述
1 KRP1693 1 KRP1693 气压感应传感器装备
项目 零配件号码 新件号 描述
2 CH12652 1 CH12652 气压感应传感器
3 CH11880 1 CH11880 密封O型圈
3 CH10133 1 CH10133 密封O型圈

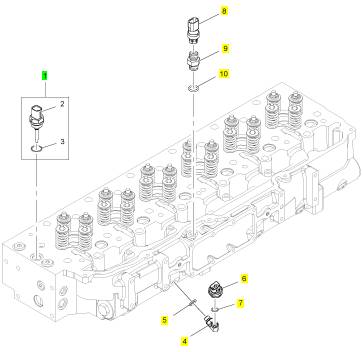

项目 零配件号码 新件号 描述

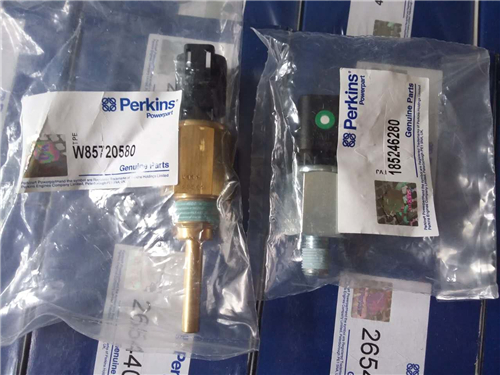

1 KRP1688 1 KRP1688 温度感应传感器
4 T400886 1 T400886 承接器
5 T409315 1 T409315 密封O型圈
6 T400883 1 T400883 感应传感器
7 T409315 1 T409315 密封O型圈
8 T400884 1 T400884 感应传感器
9 CH10873 1 CH10873 连接器
10 T409314 2 T409314 密封O型圈

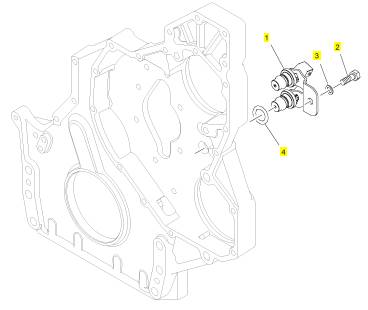

项目 零配件号码 新件号 描述
1 T400882 1 T400882 速度感应传感器
2 CH11727 1 CH11727 螺拴
3 CH10255 1 CH10255 垫圈
4 CH12649 2 CH12649 密封O型圈

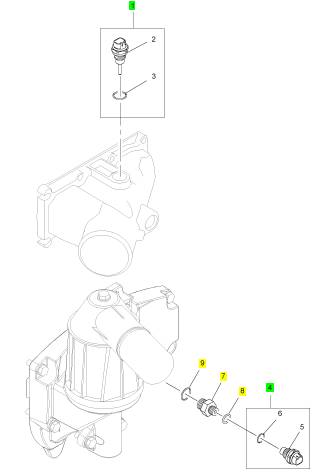

项目 零配件号码 新件号 描述
1 KRP1688 1 KRP1688 温度感应传感器
4 KRP1699 1 KRP1699 油压感应传感器装备
7 T400885 1 T400885 承接器
8 T409314 1 T409314 密封O型圈
9 CH11880 1 CH11880 密封O型圈
13 13..用工具 (A)将电子单体喷油器 (4)安装到缸 盖中。 |
(表 3, 续) |
UCNR4511 |
17 |
拆解和组装部分 |
T401085 T401086 T401087 T401088 T401064 |
拉拔器螺柱 全高螺母 硬垫圈 |
1 1 1 1 1 |
1414..在支架的排气侧安装六角头螺栓 (5) 。拧紧 排气侧六角头螺栓 (5),直到螺栓到位为止。 将进气侧六角头螺栓 (5)拧紧至扭矩为12N·m (106lbin)。 |
止推轴承 橡胶止动块 |
D |
1515..将线束组件 (3)连接到电子单体喷油器 (4) 上。 |
开始: |
a. 拆下单体喷油器。 有关正确的步骤,请参阅拆解和 装配单体喷油器-拆卸。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
按照本地法规和指令处置所有液体。 |
1.1.将冷却液从冷却系统中排入合适的容器,以便 保存或弃置。有关正确的步骤,请参阅操作和 保养手册冷却系统冷却液(ELC)-更换。 |
图24 |
g03775306 |
1616..将新的O形密封圈 (2)(未显示)安装到塞 (1)上。将螺塞 (1)安装到缸盖后部。将螺塞 拧紧至扭矩400N·m(295lbft)。 |
结束: |
a. 安装气门机构盖。 请参考拆解和组装气门机构盖- 拆卸和安装以了解正确步骤。 |
i06062539 |
电电子子控控制制单单体体喷喷油油器器套套筒筒-拆拆卸卸 |
拆卸步骤 表 3 |
所需工具 |
工具 A |
零件号 |
零件描述 |
数量 |
T401082 T401083 T401084 |
中丝锥 导向套 桥接板 |
1 1 1 |
B |
C |
(续) |
This document has been printed from SPI2. NOT FOR RESALE |
18 |
UCNR4511 |
拆解和组装部分 |
6.6.如有必要,遵循步骤2至5,以便拆卸其余的 电子单体喷油器套筒。 |
i06062469 |
电电子子控控制制单单体体喷喷油油器器套套筒筒-安安装装 |
安装步骤 表 4 |
所需工具 |
工具 E |
零件号 |
零件描述 |
数量 |
T401065 T401066 T401067 |
套管安装工具 |
1 1 1 |
F |
大号孔刷 固定胶 |
G |
注意 |
图25 |
g03775999 |
保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |

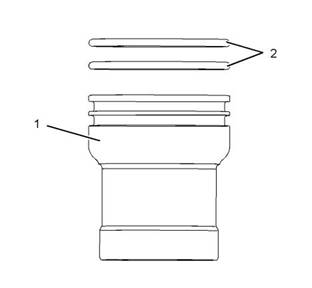

图26 |
g03776048 |
2.2.将工具 (D)定位到电子单体喷油器套筒 (1)的 底部。 |
3.3.用清洁的润滑脂涂抹工具 (A)。使用工具 (A) 和工具 (B),在电子单体喷油器套筒 (1)中攻 出螺纹。 |

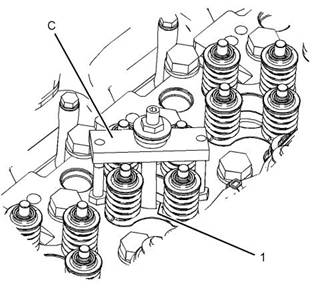

4.4.将工具 (C)安装到电子单体喷油器套筒 (1) 中。 |
5.5.拆下电子单体喷油器套筒 (1)(未显示)。拆 下O形密封圈 (2)。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
19 |
拆解和组装部分 |
5.5.将电子单体喷油器套筒 (1)定位到缸盖中。使 用锤子将电子单体喷油器套筒安装到缸盖中。 |
注:向发动机加注燃油或冷却液之前先在21°C (70°F)下使工具 (G)粘合两小时。温度越低,需要 的固化时间越长。 |
6.6.如有必要,遵循步骤1至5,以便安装其余的 电子单体喷油器套筒。 |
7.7.向冷却系统加注冷却液到正确的液位。有关 正确的步骤,请参阅操作和保养手册冷却系统 冷却液(ELC)-更换。 |
结束: |
a. 安装单体喷油器。 有关正确的步骤,请参阅拆解和 装配单体喷油器-安装。 |
i06062543 |
单单体体喷喷油油器器液液压压泵泵-拆拆卸卸 |
图27 |
g03776048 |
拆卸步骤 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
按照本地法规和指令处置所有液体。 |
图28 |
g03776078 |
1.1.使用工具 (F)彻底清洁新的电子单体喷油器套 筒 (1)和单体喷油器孔。 |
2.2.将清洁的发动机机油涂抹到O形密封圈 (2) 上。将O形密封圈安装到电子单体喷油器套筒 (1)上。 |
3.3.将电子单体喷油器套筒 (1)定位到工具 (E) 上。 |

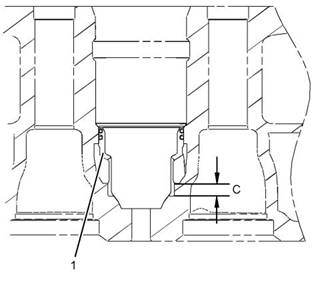

4.4.将一薄层工具 (G)涂敷在电子单体喷油器套筒 (1)外缘的区域 (C)。 |
This document has been printed from SPI2. NOT FOR RESALE |
6.将O形密封圈 (12)(未显示)和O形密封圈 |
20 |
UCNR4511 |
拆解和组装部分 |
(14)(未显示)从接头上拆下。 |
7.将螺栓 (9)从单体喷油器液压泵 (2)上拆下。 拆卸螺栓时,支撑单体喷油器液压泵。 |
8.将单体喷油器液压泵 (2)从前壳体 (10)上拆 下。 |
9.拆下O形密封圈 (11)(未显示)。 |

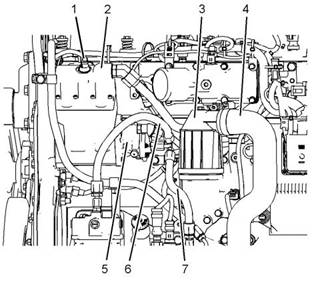

图29 |
g03782498 |
1.将线束组件 (1)从单体喷油器液压泵 (2)上断 开。 |
2.将软管组件 (6)和 (7)从输油泵 (5)上拆下。 |
3.拆下软管组件 (4)和呼吸器 (3) 。请参考拆解 和组装曲轴箱呼吸器-拆卸和安装以了解正确 步骤。 |
图31 |
g03782516 |

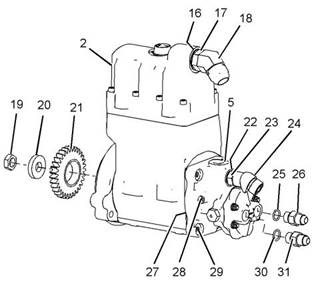

10.如有必要,遵循步骤10.a.至10.i.,以便 拆解单体喷油器液压泵 (2)。 |
a.使用合适的工具防止单体喷油器液压泵齿 轮(21)旋转。松开螺母(19)时,确保齿 轮未损坏。 |
b.卸下螺母(19)和垫圈(20)。 |
c.使用合适的工具拆卸单体喷油器液压泵齿 轮(21)。 |
d.在接头(18)上做临时标记,以便于安 装。松开锁紧螺母(17),然后将接头从 单体喷油器液压泵(2)上拆下。 |
e.拆下O形密封圈(16)(未显示)。 |
f.在接头(24)上做临时标记,以便于安 装。松开锁紧螺母(23),然后将接头从 输油泵(5)上拆下。 |
图30 |
g03782499 |

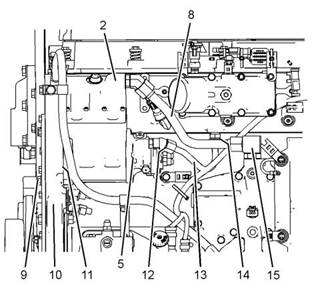

4.将管组件 (8)从单体喷油器液压泵 (2)和弯头 连接 (15)上拆下。 |
g.拆下O形密封圈(22)(未显示)。 |
5.将管组件 (13)从输油泵 (5)和缸盖上拆下。 |
h.将接头(26)和(31)从输油泵(5)上拆 下。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
21 |
拆解和组装部分 |
i.拆下O形密封圈(25)和O形密封圈 (30)。 |
1111..如有必要,遵循步骤11.a.至11.b.,以便 拆下输油泵 (5)。 |
a.拆下Torx螺栓(28)和Torx螺栓 (29)。将输油泵(5)从单体喷油器液压泵 (2)上拆下。 |
b.拆下O形密封圈(27)(未显示)。 |
i06062534 |
单单体体喷喷油油器器液液压压泵泵-安安装装 |
拆卸步骤 |
图32 |
g03782516 |
注意 |
保持所有零件清洁无杂质。 |
2.2.如有必要,遵循步骤2.a.至2.d.,以便安装 输油泵 (5)。 |
杂质会造成快速磨损和缩短部件寿命。 |
a.安装新O形密封圈(27)(未显示)。 |
注意 |
b.将输油泵(5)安装到单体喷油器液压泵 (2)上。 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
c.安装Torx螺栓(28)和Torx螺栓 (29),用手拧紧。 |
按照本地法规和指令处置所有液体。 |
d.拧紧Torx螺栓(28)和Torx螺栓 (29)。有关正确的拧紧步骤,请参阅技术 规格单体喷油器液压泵。 |
1.1.确保单体喷油器液压泵的所有部件没有磨损或 损坏。更换所有磨损或损坏的部件。 |
3.3.如有必要,遵循步骤3.a.至3.h.,以便装配 单体喷油器液压泵 (2)。 |
a.确保单体喷油器液压泵(2)和单体喷油器 液压泵齿轮(21)的轴清洁没有损坏。 |
b.安装单体喷油器液压泵齿轮(21)、垫圈 (20)和螺母(19)。用手拧紧螺母。 |
c.使用合适的工具防止单体喷油器液压泵齿 轮(21)旋转。拧紧螺母(19)时,确保齿 轮未损坏。 |
d.拧紧螺母(19),有关正确的拧紧步骤,请 参阅技术规格单体喷油器液压泵。 |
e.将新的O形密封圈(25)和(30)安装到接 头(26)和(31)上。 |
f.将接头(26)和(31)安装到输油泵(5) 上。拧紧接头,有关正确的拧紧步骤,请 参阅技术规格单体喷油器液压泵。 |
This document has been printed from SPI2. NOT FOR RESALE |
22 |
UCNR4511 |
拆解和组装部分 |
g.将新的O形密封圈(22)(未显示)安装到 接头(24)上。将接头安装到输油泵(5) 上,并与临时标记对准。 |
h.拧紧锁紧螺母(23),有关正确的拧紧步 骤,请参阅技术规格单体喷油器液压泵。 拧紧锁紧螺母后,确保接头仍对准。 |
图34 |
g03782498 |
1111..将软管组件 (6)和 (7)安装到输油泵 (5)上。 将软管组件的管螺母拧紧至扭矩为30N·m (266lbin)。拧紧管螺母时,确保软管组件不 受应力。 |
1212..将线束组件 (1)连接到单体喷油器液压泵 (2) 上。 |
图33 |
g03782499 |
1313..安装呼吸器 (3)和软管组件 (4) 。请参考拆 解和组装曲轴箱呼吸器-拆卸和安装以了解正 确步骤。 |
4.4.将新的O形密封圈 (11)(未显示)安装到单 体喷油器液压泵 (2)上。确保O形密封圈正确 座合到单体喷油器液压泵的凹槽中。 |
i06062507 |
5.5.将单体喷油器液压泵 (2)安装到前壳体 (10) 上。 |
空空气气滤滤清清器器–拆拆卸卸和和安安装装 |
6.6.将螺栓 (9)安装到单体喷油器液压泵 (2)上。 安装螺栓时,支撑单体喷油器液压泵。 |
拆卸步骤 |
7.7.拧紧螺栓 (9)至扭矩为55N·m(41lbft)。 |
注意 保持所有零件清洁无杂质。 |
8.8.将新的O形密封圈 (12)(未显示)和新的O 形密封圈 (14)(未显示)安装到输油泵 (5)和 缸盖上。确保O形密封圈正确座合到接头的凹 槽中。 |
杂质会造成快速磨损和缩短部件寿命。 |
9.9.将管组件 (13)安装到输油泵 (5)和缸盖上。 将管组件的管螺母拧紧至扭矩为65N·m (48lbft)。 |
1010..将管组件 (8)安装到单体喷油器液压泵 (2)和 弯头连接 (15) 上。将管组件的管螺母拧紧至 扭矩为100N·m(74lbft)。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
23 |
拆解和组装部分 |
图35 |
g03749679 |
图36 |
g03749680 |
典型示例 |
典型示例 |

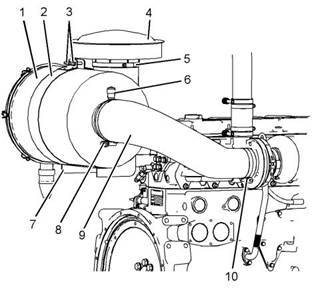

1.松开软管卡箍 (8)和软管卡箍 (10)。 |

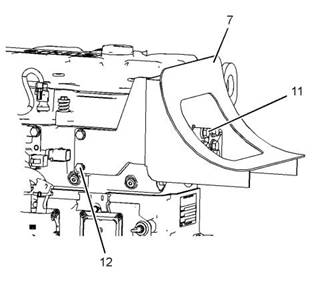

8.如有必要,遵循步骤2.b.至2.d.将支架 (7) 从缸盖上拆下。 |
2.将软管组件 (9)从空气滤清器组件 (1)和涡轮 增压器上拆下。 |
a.连接适当的起吊设备以支撑支架(7)的重 量。支架的重量为23kg(51lb)。 |
3.连接适当的起吊设备,以便支撑空气滤清器组 件 (1)的重量。空气滤清器的重量约为23kg (51lb)。 |
b.将螺栓(11)和螺栓(12)从支架(7)上拆 下。 |
4.在卡箍 (2)上做临时标记,以便于安装。将螺 母和螺栓 (3)从卡箍上拆下。将卡箍从空气滤 清器组件 (1)上拆下。 |
c.使用适当的起吊设备以便将支架(7)从缸 盖上拆下。 |
安装步骤 |
5.使用合适的起吊设备将空气滤清器组件 (1)从 支架 (7)上拆下。 |
注意 保持所有零件清洁无杂质。 |
6.如有必要,将维修指示器 (6)从空气滤清器组 件 (1)上拆下。 |
杂质会造成快速磨损和缩短部件寿命。 |
7.如有必要,松开软管卡箍 (5),将防雨罩 (4) 从空气滤清器组件 (1)上拆下。 |
1.确保空气滤清器组件和支架没有磨损或损坏。 更换所有磨损或损坏的部件。 |
This document has been printed from SPI2. NOT FOR RESALE |
24 |
UCNR4511 |
拆解和组装部分 |
图37 |
g03749680 |
图38 |
g03749679 |
典型示例 |
典型示例 |
2.如有必要,遵循步骤2.a.至2.d.将支架 (7) 安装到缸盖上。 |
3.如有必要,将维修指示器 (6)安装到空气滤清 器组件 (1) 上。用手拧紧维修指示器。 |
a.连接适当的起吊设备以支撑支架(7)的重 量。支架的重量为23kg(51lb)。 |
4.如有必要,将防雨罩 (4)安装到空气滤清器组 件 (1)上。将软管卡箍 (5)拧紧至扭矩为 7N·m(62lbin)。 |
b.使用适当的起吊设备以便将支架(7)定位 到缸盖上。 |
5.将适当的起吊设备固定到空气滤清器组件 (1) 上。空气滤清器的重量约为23kg(51lb)。 |
c.将螺栓(11)和螺栓(12)安装到支架(7) 上,并手动拧紧。 |
6.使用合适的起吊设备将空气滤清器组件 (1)定 位到支架 (7)上。 |
d.拧紧螺栓(11)至扭矩为55N·m (41lbft)。 |
7.将卡箍 (2)安装到空气滤清器组件 (1) 上。对 齐卡箍与原有标记。将螺栓 (3)安装到卡箍 上,并安装新的螺母。手动拧紧螺母和螺栓。 |
拧紧螺栓 (12)至扭矩为100N·m (74lbft)。 |
8.将软管组件 (9)安装到空气滤清器组件 (1)和 涡轮增压器上。确保空气滤清器组件 (1)在垂 直位置正确对齐。 |
9.将软管卡箍 (10)拧紧至扭矩为11N·m (97lbin)。 |
将软管卡箍 (8)拧紧至扭矩为7N·m (62lbin)。 |
10.拧紧螺母和螺栓 (3)至扭矩为44N·m (32lbft)。 |
