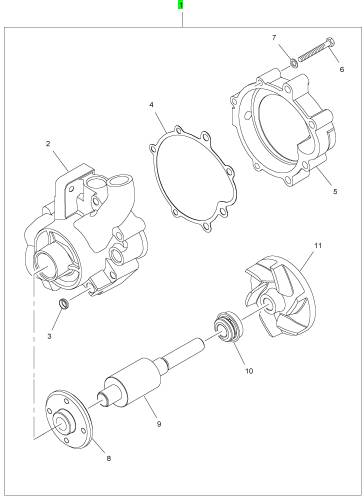

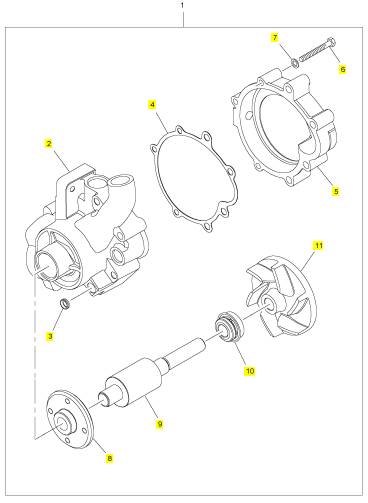

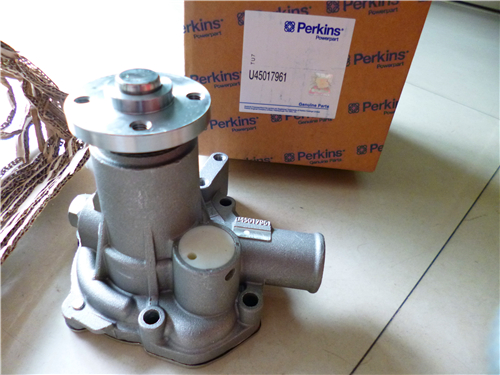

项目 零配件号码 新件号 描述
1 T400803 1 T400803 水泵
项目 零配件号码 新件号 描述
2 1 水泵壳
3 T400806 1 T400806 栓塞
4 T400812 1 T400812 密封垫片
5 T400810 1 T400810 盖
6 CH11814 3 CH11814 公制的螺拴
7 CH10277 3 CH10277 垫圈
8 T400808 1 T400808 轮毂
9 T400809 1 T400809 轴
10 T400804 1 T400804 密封 - 水泵
11 T400805 1 T400805 动叶轮

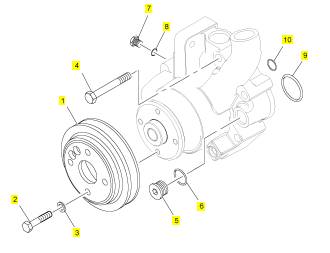

项目 零配件号码 新件号 描述
1 T400802 1 T400802 水泵皮带轮
2 CH11815 4 CH11815 螺拴
3 CH10277 4 CH10277 垫圈
4 CH12326 4 CH12326 螺拴
5 T400428 1 T400428 栓塞
6 CH10146 1 CH10146 密封O型圈
7 CH10286 1 CH10286 栓塞
8 CH12658 1 CH12658 密封O型圈
9 T400814 1 T400814 密封O型圈
10 T400813 1 T400813 密封O型圈
拆解和组装部分 |
d.将惰轮毂(12)从发动机机油泵(1)上拆 下。 |
8.8.如有必要,遵循步骤8.a.至8.b.,以便将衬 套 (13)从惰轮 (14)上拆下。 |
a.将惰轮(14)放置在适当的支承上。 |
b.利用工具(A)和适当的压具将衬套(13) 从惰轮(14)上拆下。 |
i06062441 |
发发动动机机机油油泵泵-拆拆解解 |
拆解步骤 表 16 |
所需工具 |
图73 |
g03779790 |
工具 A |
零件号 27610275 - |
零件描述 |
数量 |

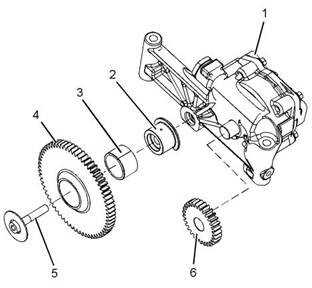

1.1.将螺栓 (5)和垫圈从惰轮 (4)上拆下。将惰轮 从惰轮毂 (2)上拆下。 |
冲头总成 |
1 1 |
B |
组合式拉拔器 |
2.2.将惰轮毂 (2)从发动机机油泵 (1)上拆下。 3.3.使用工具 (B)拆下驱动齿轮 (6)。 |
开始: |
a. 拆下发动机机油泵。 有关正确的步骤,请参阅拆解 和组装发动机机油泵-拆卸。 |
4.4.如有必要,遵循步骤4.a.至4.b.,以便将衬 套 (3)从惰轮 (4)上拆下。 |
注意 |
保持所有零件清洁无杂质。 |
a.将惰轮(4)放置在适当的支承上。 |
杂质会造成快速磨损和缩短部件寿命。 |
b.利用工具(A)和适当的压具将衬套(3)从 惰轮(4)上拆下。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
按照本地法规和指令处置所有液体。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
43 |
拆解和组装部分 |
图74 |
g03779791 |
图75 |
g03779792 |

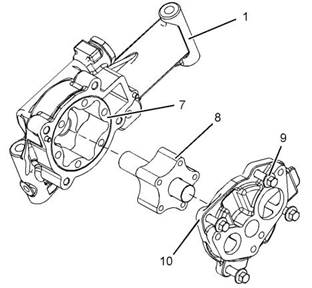

5.5.将螺栓 (9)从前盖 (10)上拆下。将前盖从发 动机机油泵 (1)的泵体上拆下。 |
9.9.将发动机机油泵 (1)定位到适当的支承上。 |
注意 从泵壳上拆下驱动轴之前,确保驱动轴上没有毛刺。 如果驱动轴上有毛刺,很可能会划伤泵壳内孔。 |
弹弹簧簧加加压压的的零零件件和和/或或盖盖板板可可能能导导致致人人身身伤伤害害。。 拆拆卸卸盖盖板板时时弹弹簧簧力力将将被被释释放放。。 |
松松动动螺螺栓栓时时做做好好准准备备把把持持住住弹弹簧簧加加载载的的盖盖板板。。 |
6.6.将内转子 (8)从发动机机油泵 (1)的泵体上拆 下。 |

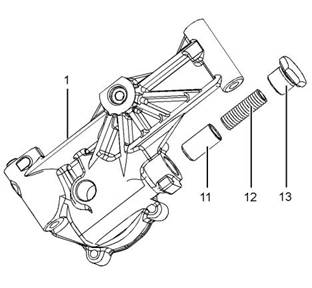

1010..将螺塞 (13)从发动机机油泵 (1)上拆下。随 着螺塞从发动机机油泵上拆下,弹簧力将释 放。 |
7.7.将外转子 (8)从发动机机油泵 (1)的泵体上拆 下。 |
1111..将弹簧 (13)和机油卸压柱塞 (12)从发动机机 油泵 (1)上拆下。 |
8.8.将轴组件 (8)和轴组件 (11)从机油泵壳 (9)上 拆下。 |
i06062436 |
发发动动机机机油油泵泵-组组装装 |
组装步骤 表 17 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
A |
27610275 |
冲头总成 |
1 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
This document has been printed from SPI2. NOT FOR RESALE |
1.组装前,确保机油泵的所有零件完全洁净。 利用洁净的机油润滑机油泵的所有内构件。 |
44 |
UCNR4511 |
拆解和组装部分 |
图77 |
g03779791 |
图76 |
g03779792 |
弹簧压缩零件如果安装不当,会伤害人体。 |
为避免伤害,遵照出版的装配程序,并穿上保护装 备。 |
2.将发动机机油泵 (1)定位到适当的支承上。 |
3.将机油卸压柱塞 (12)安装到发动机机油泵 (1) 中。确保机油卸压柱塞能够在发动机机油泵的 孔中自由移动。 |
4.将弹簧 (13)安装到机油卸压柱塞 (12) 中。确 保弹簧正确位于机油卸压柱塞中。 |
5.将螺塞 (13)安装到发动机机油泵 (1)上,用手 拧紧。 |
图78 |
g03779790 |
6.拧紧塞 (13)至扭矩70N·m(52lbft)。 |
7.遵循步骤7.a.至7.c.,以便将驱动齿轮 (6) 安装到内转子 (8)的轴上。 |
注意 从泵壳上拆下驱动轴之前,确保驱动轴上没有毛刺。 如果驱动轴上有毛刺,很可能会划伤泵壳内孔。 |
a.将内转子(8)安装到发动机机油泵(1)的 泵体上。 |
b.将发动机机油泵(1)定位到合适的压具和 合适的表面上,使内转子的轴处于垂直位 置。确保正确支撑内转子(8)。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
45 |
拆解和组装部分 |
1.1.确保发动机机油泵的所有部件没有磨损或损 坏。更换所有磨损或损坏的部件。 |
c.将驱动齿轮(6)定位到内转子(8)的轴 上。使用合适的压具压下驱动齿轮,使其 与内转子(8)轴的端部平齐。确保内转子 转动自如,并且具有正确的端隙。 |
8.8.如有必要,遵循步骤8.a.至8.b.,以便将衬 套 (3)安装到惰轮 (4)上。 |
a.将惰轮(4)放置在适当的支承上。 |
b.利用工具(A)和适当的压具将衬套(3)安 装到惰轮(4)上。安装轴承,使惰轮的轮 毂螺栓面和轴承间的距离为 |
0.75±0.25mm(0.030±0.010in)。 |
9.9.将惰轮毂 (2)安装到发动机机油泵 (1) 上。确 保惰轮毂正确位于发动机机油泵中。 |
1010..将惰轮 (4)安装到发动机机油泵 (1) 上。确 保惰轮正确定位在惰轮毂 (2)上。 |
1111..将六角头螺栓 (5)和垫圈安装到发动机机油 泵 (1)上。拧紧螺栓至扭矩为55N·m (41lbft)。 |
图79 |
g03779764 |

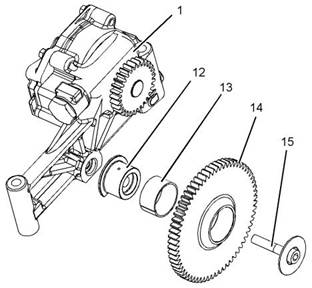

2.2.如有必要,遵循步骤2.a.至2.b.,以便将衬 套 (13)安装到惰轮 (14)上。 |
1212..将外转子 (8)安装到发动机机油泵 (1)的泵体 上。 |
a.将惰轮(14)放置在适当的支承上。 |
1313..将前盖 (10)安装到发动机机油泵 (1)的泵体 上。确保前盖正确定位到发动机机油泵上。 |
b.利用工具(A)和适当的压具将衬套(13) 安装到惰轮(14)上。确保衬套正确定位 到惰轮上。 |
1414..将螺栓 (9)安装到前盖 (1) 上。拧紧螺栓至 扭矩为28N·m(248lbin)。 |
3.3.如有必要,遵循步骤3.a.至3.d.装配发动机 机油泵 (1)。 |
结束: |
a. 安装发动机机油泵。 有关的正确步骤,请参阅拆解 和组装发动机机油泵-安装。 |
a.将发动机机油泵(1)置于适当的支承上。 |
b.将惰轮毂(12)安装到发动机机油泵(1) 上。确保惰轮毂正确位于发动机机油泵 中。 |
i06062447 |
发发动动机机机油油泵泵-安安装装 |
c.将惰轮(15)安装到发动机机油泵(1) 上。确保惰轮正确定位在惰轮毂(12) 上。 |
安装步骤 表 18 |
所需工具 |
d.将六角头螺栓(15)和垫圈安装到发动机 机油泵(1)上。拧紧螺栓至扭矩为 55N·m(41lbft)。 |
工具 |
零件号 |
零件描述 |
数量 |
A |
27610275 |
冲头总成 |
1 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
This document has been printed from SPI2. NOT FOR RESALE |
46 |
UCNR4511 |
拆解和组装部分 |

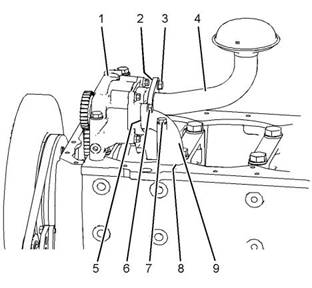

8.8.将管组件 (9)安装到发动机机油泵 (1)和缸体 上。 |
9.9.将螺栓 (6)和螺栓 (7)安装到管组件 (9)上。 用手上紧螺栓。 |
1010..将螺栓 (6)和螺栓 (7)至扭矩55N·m (41lbft)。确保拧紧螺栓时管组件未张紧。 |
1111..将新的密封垫 (2)(未显示)定位到吸油管 (4)上。将吸油管定位到发动机机油泵 (1) 上,并安装螺栓 (3),用手拧紧。 |
1212..将螺栓 (3)拧紧至扭矩为55N·m(41lbft) 。拧紧螺栓时,确保吸油管不受应力。 |
结束: |
a. 安装发动机油底壳。 有关正确步骤,请参阅拆解和 装配发动机油底壳-拆卸和安装。 |
i06062490 |
图80 |
g03779775 |
水水泵泵-拆拆卸卸 |

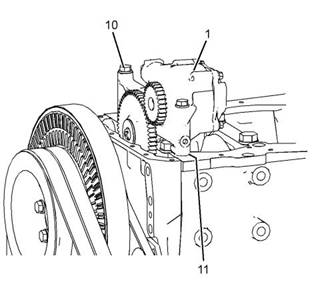

4.4.如有必要,安装环形定位销 (11)(未显 示)。 |
5.5.将发动机机油泵 (1)安装到缸体上。确保环形 定位销 (11)(未显示)正确定位到缸体上。 |
拆卸步骤 |
6.6.将螺栓 (10)安装到发动机机油泵 (1) 上。将 螺栓拧紧至扭矩55N·m(41lbft)。 |
热热的的冷冷却却液液、、蒸蒸汽汽和和碱碱会会造造成成人人身身伤伤害害。。 |
在在工工作作温温度度下下,,发发动动机机冷冷却却液液是是热热的的而而且且处处在在压压力力 下下。。散散热热器器和和所所有有到到加加热热器器的的管管路路或或发发动动机机中中都都有有 热热的的冷冷却却液液或或蒸蒸汽汽。。与与它它们们的的任任何何接接触触都都会会造造成成严严 重重烫烫伤伤。。 |
只只有有当当发发动动机机停停机机且且冷冷却却系系统统压压力力盖盖已已经经冷冷却却到到可可 以以徒徒手手触触摸摸时时,,再再慢慢慢拆拆下下冷冷却却系系统统压压力力盖盖以以释释放放 压压力力。。 |
不不要要试试图图在在冷冷却却液液还还热热的的时时候候去去拧拧紧紧软软管管接接头头,,软软 管管会会脱脱落落而而造造成成灼灼伤伤。。 |
警警告告::冷冷却却系系统统的的冷冷却却液液添添加加剂剂含含碱碱。。应应避避免免它它与与 皮皮肤肤和和眼眼睛睛接接触触。。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
按照本地法规和指令处置所有液体。 |
图81 |
g03779762 |
7.7.将新O形密封圈 (5)(未显示)和新O形密封 圈 (8)(未显示)安装到管组件 (9)的凹槽 中。确保O形密封圈正确定位到管组件的凹槽 中。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
47 |
拆解和组装部分 |
1.1.从冷却系统将冷却液排入合适的容器以便保存 或废弃这些冷却液。有关正确的步骤,请参阅 操作和保养手册冷却系统冷却液(ELC)-更 换。 |
图83 |
g03783147 |
5.5.松开软管组件 (6)的软管卡箍 (7)。 |
6.6.将螺栓 (8)从水泵 (5)上拆下。拆卸螺栓时, 支撑水泵。 |
图82 |
g03783146 |
7.7.将水泵 (5)从软管组件 (6)和缸体上拆下。 |
2.2.拆下交流发电机支架 (1) 。请参阅拆解和装配 交流发电机-拆卸和安装,以了解正确的步 骤。 |
8.8.拆下O形密封圈 (9)(未显示)和O形密封圈 (10)(未显示)。 |
3.3.将V形皮带 (4)从水泵上拆下。有关正确的步 骤,请参阅拆解和装配V形皮带-拆卸和安装 (水泵传动带)。 |
i06062473 |
水水泵泵-拆拆解解 |
4.4.松开软管卡箍 (2),将软管组件 (3)从水泵弯 头连接上断开。 |
拆解步骤 表 19 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
A |
27610275 |
冲头总成 |
1 |
开始: |
a. 拆下水泵。 请参阅拆解和组装水泵-拆卸以了解正 确的程序。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
按照本地法规和指令处置所有液体。 |
