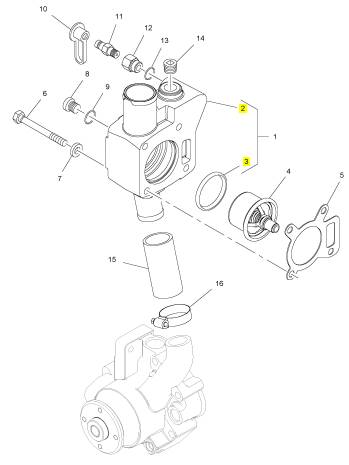

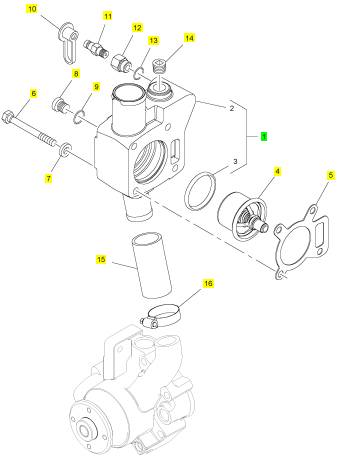

项目 零配件号码 新件号 描述
1 T400634 1 T400634 恒温节温器壳
4 CH11620 1 CH11620 恒温节温器
5 T400635 1 T400635 密封垫片 - 水的连接
6 CH12326 4 CH12326 螺拴
7 T400632 4 T400632 垫圈
8 T400428 1 T400428 栓塞
9 CH10146 1 CH10146 密封O型圈
10 CH11616 1 CH11616 帽
11 T400633 1 T400633 阀
12 T400637 1 T400637 承接器
13 CH10146 1 CH10146 密封O型圈
14 CH10260 1 CH10260 栓塞
15 T400636 1 T400636 水管
16 T400638 2 T400638 砂箱夹
项目 零配件号码 新件号 描述
2 1 恒温节温器壳
3 CH10056 1 CH10056 密封 - 恒温节温器壳
保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |

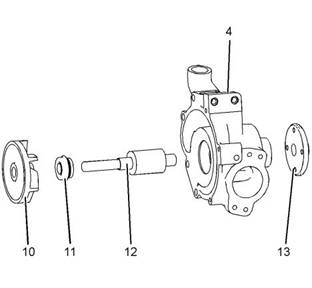

图85 |
g03783243 |
6.6.使用工具 (A)和适当的压具将叶轮 (10)从轴 组件 (12)上拆下。 |
7.7.使用工具 (A)和适当的压具将轴组件 (12)从 |

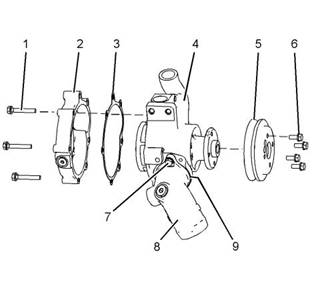

图84 |
g03783238 |
水泵壳体 (4)中拆下。 |
1.1.从盖 (2)上拆下螺栓 (1)。 |
8.8.利用工具 (A)将密封 (11)从水泵壳 (4)上拆 下。 |
2.2.将盖 (2)和密封垫 (3)从水泵 (4)上拆下。 |
9.9.利用工具 (A)将毂 (13)从轴组件 (12)上拆 下。 |
3.3.使用合适的工具固定皮带轮 (5),并拆下螺栓 (6)。将皮带轮从水泵 (4)上拆下。 |
4.4.拆下螺栓 (7),并将进口弯头 (8)从水泵 (4) 上拆下。 |
i06062461 |
水水泵泵-组组装装 |
5.5.拆下密封垫 (8)(未显示)。 |
组装步骤 |
表 20 |
所需工具 |
工具 A |
零件号 |
零件描述 |
数量 |
27610275 T401071 |
冲头总成 油封起子 |
1 1 |
B |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
49 |
拆解和组装部分 |
图86 |
g03783243 |
图87 |
g03783238 |
1.使用工具 (A)和适当的压具将轴组件 (12)安 装到水泵壳体 (4) 中。安装后,轴组件上的轴 承应与水泵壳体的表面平齐。有关更多信息, 请参阅技术规格水泵。 |
5.将新密封垫 (9)(未显示)定位到进气弯头 (8) 上。确保密封垫正确定位在进气弯头上。 |
6.将进气弯头 (8)安装到水泵壳体 (4) 上。将螺 栓 (7)安装到进气弯头上。确保进气弯头朝向 正确。 |
2.使用工具 (B)将油封 (11)沿轴组件 (12)安装 到水泵壳体 (4) 中。将密封件安装到正确的工 作高度。有关正确的工作高度,请参阅技术规 格水泵。 |
7.拧紧螺栓 (7)至扭矩为28N·m(248lbin)。 |
8.将新密封垫 (3)定位到盖 (2) 上。确保密封垫 正确定位在盖上。 |
3.使用工具 (A)和适当的压具将叶轮 (10)安装 到轴组件 (12) 上。安装叶轮,直到叶轮与水 泵壳体的机加工表面之间的距离为 0.75±0.25mm(0.030±0.010in)。有关更 多信息,请参阅技术规格水泵。 |
9.将盖 (2)定位到水泵壳体 (4)上。将螺栓 (1) 安装到盖上。手动拧紧螺栓,确保水泵固定螺 栓的螺栓孔正确对齐。 |
10.拧紧螺栓 (1)至扭矩为28N·m(248lbin) 。 |
4.使用工具 (A)将毂 (13)安装到轴组件 (12) 上。安装毂,使毂前部与水泵壳体 (8)之间保 持正确的距离。有关正确的距离,请参阅技术 规格水泵。 |
11.将皮带轮 (5)安装到水泵 (4)上。将螺栓 (6) 安装到皮带轮上。 |
12.使用合适的工具固定皮带轮 (5),并将螺栓 (6)拧紧至扭矩为28N·m(248lbin)。 |
结束: |
a. 安装水泵。 请参阅拆解和组装水泵-安装,以了解 正确的步骤。 |
This document has been printed from SPI2. NOT FOR RESALE |
50 |
UCNR4511 |
拆解和组装部分 |
i06062478 |
水水泵泵-安安装装 |
安装步骤 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
1.1.确保水泵和缸体的所有部件清洁,没有磨损或 损坏。 |

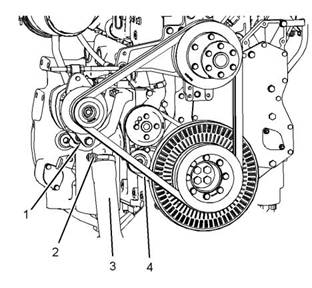

图89 |
g03783146 |
7.7.将V形皮带 (4)安装到水泵上。有关正确的步 骤,请参阅拆解和装配V形皮带-拆卸和安装 (水泵传动带)。 |
8.8.安装交流发电机支架 (1) 。请参阅拆解和装配 交流发电机-拆卸和安装,以了解正确的步 骤。 |
9.9.将软管组件 (3)连接到水泵弯头连接上。将软 管卡箍 (2)拧紧至扭矩为11N·m(97lbin)。 |
1010..向冷却系统加注冷却液。请参考操作和保养 手册冷却系统冷却液(ELC)-更换和操作和保 养手册容量(加注)。 |

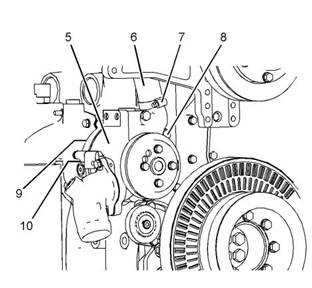

图88 |
g03783147 |
2.2.将新O形密封圈 (9)(未显示)和新O形密封 圈 (10)(未显示)安装到水泵 (5)。确保O形 密封圈正确定位到水泵的凹槽中。 |
3.3.将水泵 (5)安装到软管组件 (6)和缸体上。确 保O形密封圈未损坏或从水泵的凹槽中移出。 |
4.4.将螺栓 (8)安装到水泵 (5) 上。安装螺栓时, 支撑水泵。 |
5.5.拧紧螺栓 (8)至扭矩为55N·m(41lbft)。 |
6.6.将软管组件 (6)的软管卡箍 (7)拧紧至扭矩为 7N·m(62lbin)。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
51 |
拆解和组装部分 |
i06062521 |
水水温温调调节节器器-拆拆卸卸和和安安装装 拆卸步骤 |
热热的的冷冷却却液液、、蒸蒸汽汽和和碱碱会会造造成成人人身身伤伤害害。。 |
在在工工作作温温度度下下,,发发动动机机冷冷却却液液是是热热的的而而且且处处在在压压力力 下下。。散散热热器器和和所所有有到到加加热热器器的的管管路路或或发发动动机机中中都都有有 热热的的冷冷却却液液或或蒸蒸汽汽。。与与它它们们的的任任何何接接触触都都会会造造成成严严 重重烫烫伤伤。。 |
只只有有当当发发动动机机停停机机且且冷冷却却系系统统压压力力盖盖已已经经冷冷却却到到可可 以以徒徒手手触触摸摸时时,,再再慢慢慢拆拆下下冷冷却却系系统统压压力力盖盖以以释释放放 压压力力。。 |
不不要要试试图图在在冷冷却却液液还还热热的的时时候候去去拧拧紧紧软软管管接接头头,,软软 管管会会脱脱落落而而造造成成灼灼伤伤。。 |
图90 |
g03783784 |
警警告告::冷冷却却系系统统的的冷冷却却液液添添加加剂剂含含碱碱。。应应避避免免它它与与 皮皮肤肤和和眼眼睛睛接接触触。。 |
2.2.松开软管组件 (1)的软管卡箍 (2) 。将软管组 件从水温调节器壳体 (4)上断开。 |
注意 保持所有零件清洁无杂质。 |
3.3.松开软管组件 (6)的软管卡箍 (5) 。确保软管 卡箍充分松开,以便从水温调节器壳体 (4)上 断开软管。 |
杂质会造成快速磨损和缩短部件寿命。 |
4.4.从水温调节器壳体 (4)上卸下螺栓 (3) 。拆卸 螺栓时,支撑水温调节器壳体。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
5.5.从缸盖上卸下水温调节器壳体 (4)。 6.6.拆下密封垫 (7)(未显示)。 |
按照本地法规和指令处置所有液体。 |
1.1.从冷却系统将冷却液排入合适的容器以便保存 或废弃这些冷却液。请参阅操作和保养手册冷 却系统冷却液(ELC)-更换。 |
This document has been printed from SPI2. NOT FOR RESALE |
52 |
UCNR4511 |
拆解和组装部分 |
c.将适配器(10)从水温调节器壳体(4)上 拆下。 |
d.拆下O形密封圈(8)(未显示)。 |
安装步骤 表 21 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
A |
27610309 |
密封件安装工具 |
1 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
1.清洁水温调节器壳体和缸盖的密封垫表面。 确保所有部件无磨损或损坏。更换所有磨损或 损坏的部件。 |
图91 |
g03783785 |
2.检查水温调节器是否正常工作。请参阅系统 操作、测试和调整水温调节器-测试,以了解 测试水温调节器的正确步骤。 |

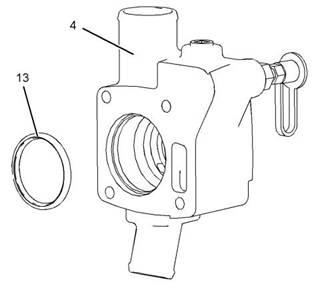

图92 |
g03783817 |

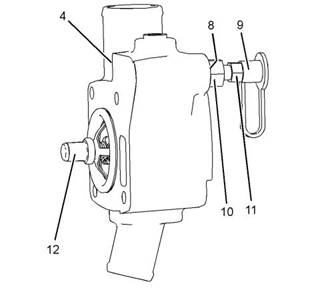

7.将水温调节器 (12)从水温调节器壳体 (4)上拆 下。 |
8.使用合适的工具将密封 (13)从水温调节器壳 体 (4)上拆下。小心不要损坏水温调节器壳 体。 |
9.如有必要,遵循步骤11至9,以便拆下阀 (11)和适配器 (10)。 |
a.将盖(9)从阀(11)上拆下。 |
b.将阀(11)从适配器(10)上拆下。 |
This document has been printed from SPI2. NOT FOR RESALE |

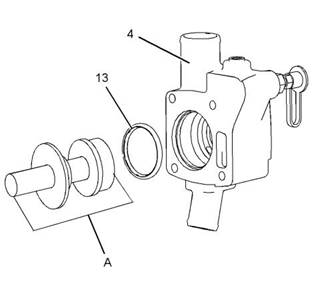

4.使用工具 (A)将新的密封件 (13)安装到水温 |
UCNR4511 |
53 |
拆解和组装部分 |
调节器壳体 (4) 上。确保按照正确朝向安装密 封件。 |
5.向新密封件 (13)上涂覆甘油。 |
6.将水温调节器 (12)安装到水温调节器壳体 (4) 上。 |
图93 |
g03783785 |
图95 |
g03783784 |
7.确保软管卡箍 (5)正确定位到软管组件上。 |
8.将密封垫 (7)(未显示)定位到水温调节器壳 体 (4)上。 |
9.将水温调节器壳体 (4)定位到缸盖上,并将螺 栓 (3)安装到水温调节器壳体上。安装螺栓 时,支撑水温调节器壳体。 |
注:确保水温调节器壳体正确位于软管组件上。 |
10.拧紧螺栓 (3)至55N·m(41lbft)的扭矩。 |
图94 |
g03783823 |
11.将软管组件 (6)的软管卡箍 (5)拧紧至扭矩为 11N·m(97lbin)。 |
3.如有必要,遵循步骤3.a.至3.d.,以便安装 适配器 (10)和阀 (11)。 |
12.将软管组件 (1)连接到水温调节器壳体 (4) 上。将软管卡箍 (5)拧紧至扭矩为11N·m (97lbin)。 |
a.将新的O形密封圈(8)(未显示)安装到 适配器(10)上。 |
b.将适配器(10)安装到水温调节器壳体(4) 上。将适配器拧紧至扭矩为100N·m (74lbft)。 |
13.向冷却系统加注冷却液。请参考操作和保养 手册冷却系统冷却液(ELC)-更换和操作和保 养手册容量(加注)。 |
c.将阀(11)安装到适配器(10)上。拧紧阀 至扭矩为25N·m(221.26875lbin)。 |
d.将盖(9)安装到阀(11)上。 |
This document has been printed from SPI2. NOT FOR RESALE |
54 |
UCNR4511 |
拆解和组装部分 |
i06062520 |
发发动动机机前前支支承承-拆拆卸卸和和安安装装 |
拆卸步骤 表 22 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
导向螺柱 (1/2 - 13 UNC x 6 in) |
A |
- |
2 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
按照本地法规和指令处置所有液体。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
图96 |
g03780280 |
1.1.如有必要,拆下管组件 (3),管组件 (6),护罩 (2),散热器支架 (1),散热器组件 (5)和冷却液 管组件和散热器支架 (4),以接近发动机前支 架。有关正确的拆卸步骤,请参阅原始设备制 造商(OEM)信息。 |
2.2.拆下减振器组件和曲轴皮带轮。有关正确步 骤,请参阅拆解和装配减振器和皮带轮-拆卸 和安装。 |
