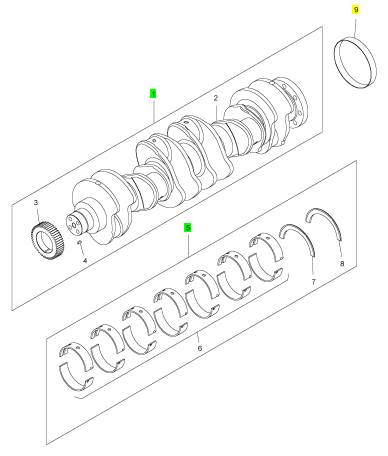

项目 零配件号码 新件号 描述

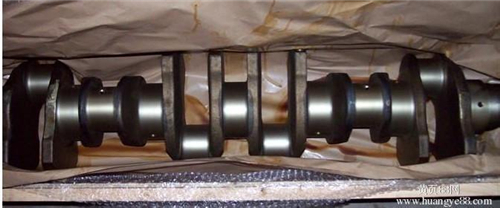

1 T400517 1 T400517 曲轴组合
5 T400519 1 T400519 曲轴轴承装备
9 CH12496 1 CH12496 套筒

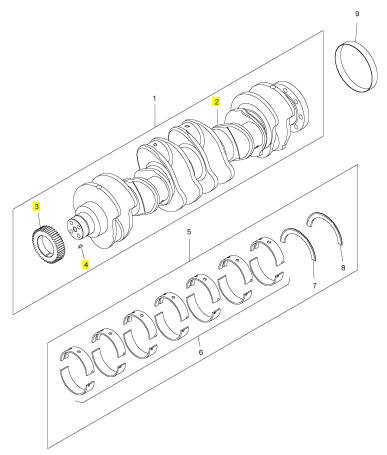

项目 零配件号码 新件号 描述
2 1 曲轴组合
3 T400518 1 T400518 曲轴传动机构
4 CH10005 1 CH10005 半圆键

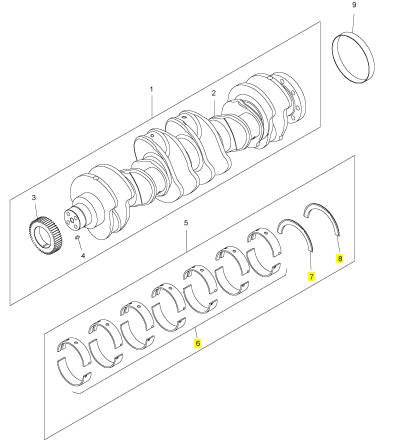

项目 零配件号码 新件号 描述
6 1 曲轴轴承装备
7 T400520 1 T400520 推力垫圈
8 T400520 1 T400520 推力垫圈

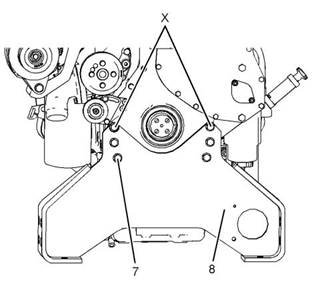

使用合适的起吊设备支撑发动机,以拆下发动 机支架 (8)。发动机的重量约为1202kg (2650lb)。 |
4.将螺栓 (7)从位置 (X)上拆下。安装工具 (A) 。 |
5.拆下剩余的螺栓 (7)。 |
6.从缸体上卸下发动机支承 (8) 。发动机支架的 重量约为33.5kg(74lb)。 |
安装步骤 表 23 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
导向螺柱 (1/2 - 13 UNC x 6 in) |
A |
- |
2 |
注意 保持所有零件清洁无杂质。 |

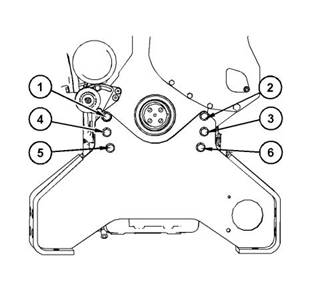

图99 |
g03780294 |
拧紧顺序 |
杂质会造成快速磨损和缩短部件寿命。 |
2.使用合适的起吊设备支撑发动机,以安装发动 机支架 (8)。发动机的重量约为1202kg (2650lb)。 |
1.确保发动机支架的所有部件没有磨损或损坏。 更换所有磨损或损坏的部件。 |
3.将工具 (A)安装到位置 (X)中。 |
4.将发动机支架 (8)安装到缸体上。发动机支架 的重量约为33.5kg(74lb)。 |
5.安装螺栓 (7)并用手拧紧。 |
This document has been printed from SPI2. NOT FOR RESALE |
56 |
UCNR4511 |
拆解和组装部分 |
6.6.卸下工具 (A),然后安装其余的螺栓 (7) 。按 照图99所示的顺序,拧紧螺栓至扭矩为 105N·m(77lbft)。 |
开始: |
a. 拆下电起动马达。 有关正确的步骤,请参阅拆解和 组装电起动马达-拆卸和安装。 |
7.7.安装减振器组件和曲轴皮带轮。有关正确步 骤,请参阅拆解和装配减振器和皮带轮-拆卸 和安装。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
图101 |
g03794642 |
典型示例 |
1.1.使用合适的工具锁定飞轮。松开螺栓 (1)。 |
图100 |
g03780280 |

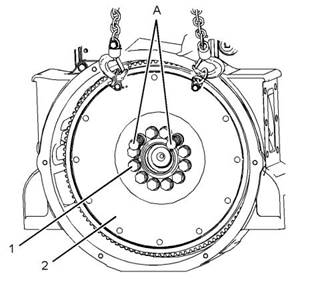

2.2.将适当的起吊设备连接到飞轮 (2) 上。支撑住 |
飞轮的重量。飞轮的重量约为50kg(110lb) 。 |

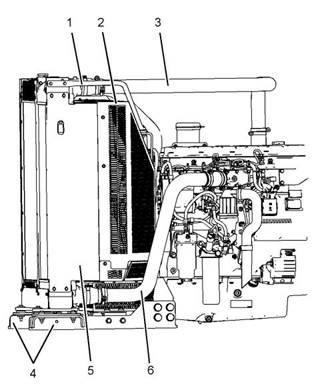

8.8.如有必要,安装管组件 (3),管组件 (6),护罩 (2),散热器支架 (1),散热器组件 (5)和冷却液 管组件和散热器支架 (4),以接近发动机前支 架。有关正确的拆卸步骤,请参阅OEM信息。 |
3.3.拆下两个螺栓 (1)。安装工具 (A)。 |
4.4.拆下其余螺栓 (1) 。使用起吊设备拆下飞轮 (2)。 |
i06062439 |
飞飞轮轮-拆拆卸卸 |
拆卸步骤 表 24 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
导向双头螺柱 M16 x 2 by 12in |
A |
- |
2 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
57 |
拆解和组装部分 |
图102 |
g03794644 |
图103 |
g03794644 |
典型示例 |
典型示例 |

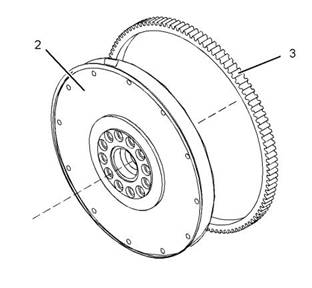

5.5.检查飞轮 (2)和齿轮 (3)是否磨损或损坏。更 换任何损坏或磨损的部件。 |
操操作作已已经经加加热热的的零零件件时时要要坚坚持持戴戴防防护护手手套套。。 |
6.6.遵循步骤6.a.和6.b.,卸下飞轮齿圈。 a.将飞轮(2)组件置于合适的支承上。 注:确定飞轮齿圈上轮齿的方位。 |
1.1.如果已卸下飞轮齿圈 (3),遵循步骤1.a.至 1.c.将新齿圈安装到飞轮 (2)上。 |
a.确定新齿圈(3)上轮齿的方位。 |
b.使用锤子和冲头以将齿圈(3)从飞轮(2) 上拆下。 |
注:在安装飞轮时齿圈轮齿的倒角侧必须朝向起动 马达。齿圈轮齿的倒角侧将确保正确接合起动马 达。 |
i06062434 |
b.在安装之前,先在烤箱中加热飞轮齿圈 (3)至最高温度316°C(600°F)。 |
飞飞轮轮-安安装装 |
注:不要使用喷枪加热齿圈。 |
安装步骤 表 25 |
c.确保齿圈(3)的方向正确,并迅速将齿圈 安装到飞轮(2)上。 |
所需工具 |
2.2.检查曲轴后油封是否泄漏。如果观察到漏 油,更换曲轴后油封。有关正确的步骤,请参 阅拆解和组装曲轴后油封-拆卸。 |
工具 A |
零件号 |
零件描述 |
数量 |
导向双头螺柱 M16 x 2 by 12 in |
- - |
2 1 |
B |
Loctite 242 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
This document has been printed from SPI2. NOT FOR RESALE |
58 |
UCNR4511 |
拆解和组装部分 |
i06062479 |
曲曲轴轴后后油油封封-拆拆卸卸 |
拆卸步骤 |
开始: |
a. 拆下飞轮。 有关正确的步骤,请参阅拆解和组装飞 轮-拆卸。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
按照本地法规和指令处置所有液体。 |
注意 |
图104 |
g03794642 |
保持所有零件清洁无杂质。 |
典型示例 |
杂质会造成快速磨损和缩短部件寿命。 |
3.3.将适当的起吊设备安装到飞轮 (2) 上。飞轮的 重量约为31kg(68lb)。 |
4.4.将工具 (A)安装到曲轴上。 |
5.5.对准飞轮 (2)和曲轴上的箭头。使用起吊设 备,将飞轮放置到工具 (A)上。 |
6.6.将工具 (B)涂覆到新螺栓 (1)的螺纹上。 |
7.7.安装螺栓 (1)。拆下工具 (A) 。安装其余的螺 栓 (1)。 |
8.8.使用适当的工具,使曲轴固定不动。拧紧螺 栓 (1)至扭矩为300N·m(221lbft)。 |
9.9.将起吊设备从飞轮 (1)上卸下。 |
1010..检查飞轮的跳动。有关正确的步骤,请参阅 系统操作、测试和调整飞轮-检查。 |
结束: |
a. 安装电起动马达。 有关正确的步骤,请参阅拆解和 组装电起动马达-拆卸和安装。 |

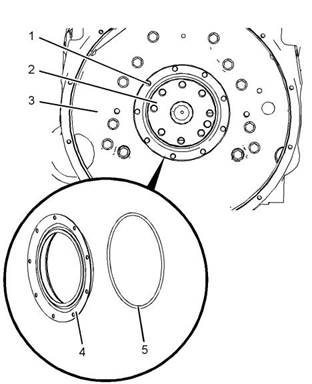

图105 |
g03770396 |
1.1.将螺栓和垫圈 (1)从曲轴后油封 (4)上拆下。 |
2.2.将曲轴后油封 (4)从曲轴 (2)和飞轮壳 (3)上 拆下。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
59 |
拆解和组装部分 |
3.3.拆下O形密封圈 (5)。 |
4.4.如果是使用曲轴耐磨套筒安装的曲轴,使用合 适的工具将曲轴耐磨套筒从曲轴上拆下。确保 曲轴和飞轮壳未损坏。 |
i06062533 |
曲曲轴轴后后油油封封-安安装装 |
安装步骤 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
图106 |
g03770396 |
图107 |
g03770476 |

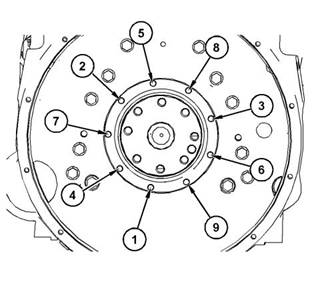

螺栓的拧紧顺序 |
注:保留装运轴套在位,以安装曲轴后油封。曲轴后 油封在安装时必须干躁。 |
注:如果曲轴后油封、O形密封圈和装运轴套分开,则 不应使用这些部件。 1.1.用清洁的发动机机油润滑O型密封圈 (5) 。将 O形密封圈安装到曲轴后油封 (4)上。 |
This document has been printed from SPI2. NOT FOR RESALE |
60 |
UCNR4511 |
拆解和组装部分 |
2.2.在曲轴 (2)上方定位曲轴后油封 (4)和装运轴 套。将曲轴后油封推入到位。将曲轴后油封 推入到位会撞出装运轴套。安安装装螺螺栓栓(1) 前前,,不不要要拆拆下下装装运运轴轴套套。。 |
3.3.安装新的螺栓和垫圈 (1),用手拧紧。 |
4.4.按图107所示的数字顺序将螺栓 (2)拧紧至扭 矩为12N·m(106lbin)。 |
结束: |
a. 安装飞轮。 有关正确的步骤,请参阅拆解和组装飞 轮-安装。 |
i06062440 |
飞飞轮轮壳壳体体-拆拆卸卸和和安安装装 |

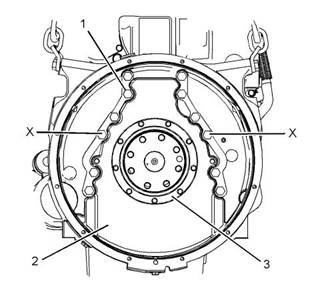

拆卸步骤 表 26 |
图108 |
g03784594 |
典型示例 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
2.2.拆下曲轴后密封 (3) 。有关正确的步骤,请参 阅拆解和组装曲轴后油封-拆卸。 |
导向双头螺柱 M12 x 1.75 x 5 in |
A |
- |
2 |
3.3.将适当的起吊设备连接到飞轮壳体 (2) 上。飞 轮壳 (1)的重量约为25kg(55lb)。 |
开始: |
a. 拆下发动机油底壳。 有关正确步骤,请参阅拆解和 装配发动机油底壳-拆卸和安装。 |
4.4.从位置 (X)拆卸螺栓 (1)。将工具 (A)安装至 位置 (X)。 |
b. 拆下电起动马达。 有关正确的步骤,请参阅拆解和 组装电起动马达-拆卸和安装。 |
5.5.拆下其余螺栓 (1) 。使用起吊设备,将飞轮壳 (2)从缸体上卸下。 |
c. 拆下飞轮。 有关正确步骤,请参阅拆解和装配飞轮 -拆卸和安装。 |
6.6.检查缸体的定位销。除非定位销损坏,否则 不要拆下定位销。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
安装步骤 表 27 |
所需工具 |
工具 A |
零件号 - |
零件描述 |
数量 |
按照本地法规和指令处置所有液体。 |
导向螺栓 |
2 1 |
M12 x 1.75 x 5 in |
B |
CH10879 |
密封胶 |
注意 |
保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
注意 |
保持所有零件清洁无杂质。 |
1.1.使用合适的起吊设备和支座支撑发动机后部。 |
杂质会造成快速磨损和缩短部件寿命。 |
1.1.确保飞轮壳和缸体的配合面清洁、无损坏。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
61 |
拆解和组装部分 |
图109 |
g03784594 |
图110 |
g03784600 |
典型示例 |
图111 |
g03785114 |
飞轮壳螺栓的拧紧顺序 |

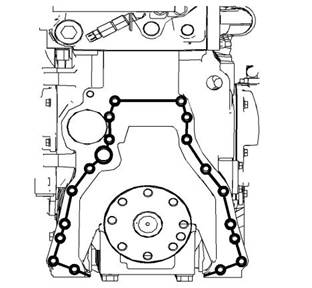

2.将工具 (B)涂覆到缸体后表面。请参阅图110 ,了解正确的涂覆位置。 |
注:飞轮壳必须在涂敷工具 (B) 后的10分钟内安装。 3.将工具 (A)安装到缸体中的位置 (X)。 |
4.将适当的起吊设备连接到飞轮壳体 (2) 上。飞 轮壳体的重量约为25kg(55lb)。 |
5.使用起吊设备将飞轮壳 (2)与工具 (A)对齐。 6.将飞轮壳 (2)安装到缸体上。 |
This document has been printed from SPI2. NOT FOR RESALE |
62 |
UCNR4511 |
拆解和组装部分 |
7.7.安装螺栓 (1)。拆下工具 (A) 。安装其余的螺 栓。 |
2.2.拆下皮带 (2) 。有关正确的步骤,请参阅拆解 和装配V形皮带-拆卸和安装(水泵传动 带)。 |
8.8.拧紧螺栓 (1)至扭矩为100N·m(74lbft)。 按照图111中所示的顺序拧紧螺栓。 |
9.9.安装曲轴后油封 (3) 。有关正确的步骤,请参 阅拆解和组装曲轴后油封-安装。 |
1010..使用合适的起吊设备抬起发动机后部,并拆 下支座。 |
结束: |
a. 安装发动机油底壳。 有关正确步骤,请参阅拆解和 装配发动机油底壳-拆卸和安装。 |
b. 安装飞轮。 有关正确步骤,请参阅拆解和装配飞轮 -拆卸和安装。 |
c. 安装电起动马达。 有关正确的步骤,请参阅拆解和 组装电起动马达-拆卸和安装。 |
i06062476 |
减减振振器器和和皮皮带带轮轮-拆拆卸卸与与安安装装 |
图113 |
g03783877 |
拆卸步骤 |
3.3.使用适当的工具,使曲轴固定不动。将螺栓 (3)和止推块 (4)从曲轴减振器组件 (5)上拆 下。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
4.4.将合适的起吊设备连接到曲轴减振器组件 (5) 上。拆下曲轴减振器组件。曲轴减振器组件 的重量约为50kg(110lb)。 |
5.5.拆下曲轴前密封。有关正确的步骤,请参阅 拆解和装配曲轴前油封-拆卸。 |
图112 |
g03783858 |
1.1.拆卸皮带 (1) 。有关正确的步骤,请参阅拆解 和装配V形皮带-拆卸和安装(充电交流发电 机传动带)。 |
