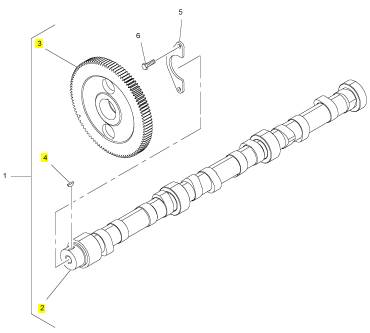

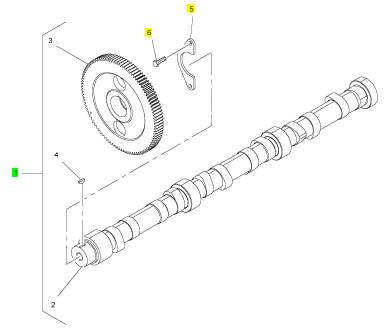

1 T400800 1 T400800 凸轮轴
5 T400798 1 T400798 板
6 CH11727 2 CH11727 螺拴
项目 零配件号码 新件号 描述
2 1 凸轮轴
3 T400801 1 T400801 凸轮轴传动机构
4 CH10005 1 CH10005 半圆键

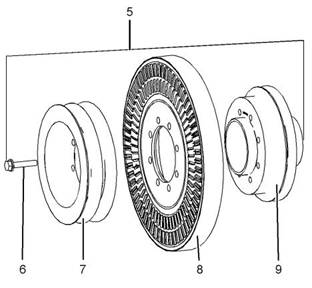

6.如有必要,遵循步骤6.a.至6.c.,以便拆解 曲轴减振器组件 (5)。 |
2.如有必要,遵循步骤2.a.至2.c.,以便装配 曲轴减振器组件 (5)。 |
a.将曲轴减振器组件(5)置于合适的支架 上。 |
a.将适配器(9)放到合适的支架上。 |
b.将减振器(8)和皮带轮(7)安装到适配器 (9)上。对准减振器和皮带轮中的螺栓 孔。 |
b.拆下螺栓(6)。 |
c.将皮带轮(7)、减振器(8)从适配器(9) 上拆下。 |
c.安装螺栓(6)。将螺栓拧紧至扭矩 55N·m(41lbft)。 |
安装步骤 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
注意 |
仔细检查粘性减振器有无泄漏迹象,或壳体有无凹痕 或损坏迹象。 这两个情况中的任何一个都可能导致重 块与壳体相接触。 重块与壳体相接触会影响粘性减振 器操作。 |
1.确保曲轴减振器组件的所有部件没有磨损或损 坏。更换所有磨损或损坏的部件。 |
图116 |
g03783877 |
3.安装一个新的曲轴前油封。有关正确的步 骤,请参阅拆解和装配曲轴前油封-安装。 |
This document has been printed from SPI2. NOT FOR RESALE |
64 |
UCNR4511 |
拆解和组装部分 |
4.4.将合适的起吊设备连接到曲轴减振器组件 (5) 上。安装曲轴减振器组件。曲轴减振器组件 的重量约为50kg(110lb)。安安装装曲曲轴轴减减振振器器 组组件件时时,,确确保保曲曲轴轴前前油油封封未未损损坏坏。 |
开始: |
a. 拆下减振器组件和皮带轮。 有关正确步骤,请参阅 拆解和装配减振器和皮带轮-拆卸和安装 |
。 |
注意 |

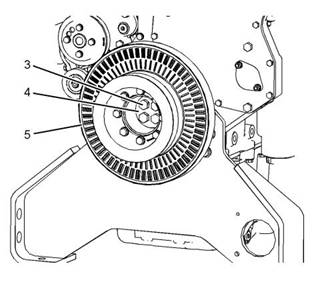

5.5.将止推块 (4)和螺栓 (3)安装到曲轴减振器组 件 (5) 上。用手拧紧螺栓。 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
6.6.使用适当的工具,使曲轴固定不动,并将螺栓 (3)拧紧至扭矩为160N·m(118lbft)。 |
按照本地法规和指令处置所有液体。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
图117 |
g03783858 |

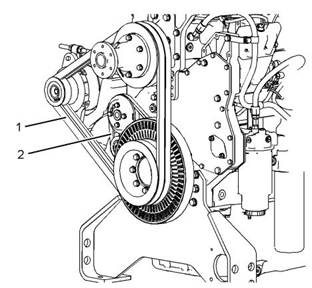

7.7.安装皮带 (1) 。有关正确的步骤,请参阅拆解 和装配V形皮带-拆卸和安装(充电交流发电 机传动带)。 |
8.8.安装皮带 (2) 。有关正确的步骤,请参阅拆解 和装配V形皮带-拆卸和安装(水泵传动 带)。 |
图118 |
g01276176 |

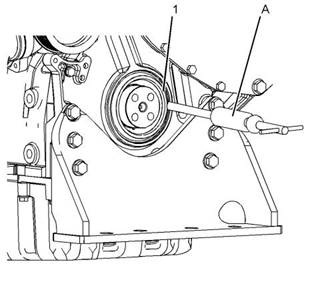

1.1.向工具 (B)上涂覆清洁的润滑脂,以防止产生 的任何切屑进入发动机。小心地使用工具 (B) 在曲轴前油封 (1)上钻出三个等距的孔。 |
i06062465 |
曲曲轴轴前前油油封封-拆拆卸卸 |
注:在前油封上钻孔时,确保不要损坏壳体或曲轴。 |
2.2.交替在钻孔间使用工具 (A),拆下曲轴前油封 (1)。 |
拆卸步骤 表 28 |
所需工具 |
工具 A |
零件号 27610311 - |
零件描述 |
数量 |
滑锤拉拔器 |
1 1 |
B |
钻头3 mm (0.118 in) |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
65 |
拆解和组装部分 |
i06062456 |
i06062450 |
曲曲轴轴前前油油封封-安安装装 |
前前盖盖-拆拆卸卸 |
安装步骤 表 29 |
拆卸步骤 |
注意 |
所需工具 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
工具 |
零件号 |
零件描述 |
数量 |
C |
T401072 |
前油封安装工具 |
1 |
按照本地法规和指令处置所有液体。 |
注意 |
保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
注意 |
保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
图119 |
g01276301 |
1.1.确保壳体清洁干燥且无损坏。 |

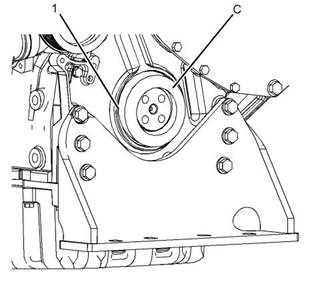

2.2.使用工具 (C)安装曲轴前油封 (1)。 |
注:请请勿勿润润滑滑密密封封。。密密封封必必须须采采用用干干式式安安装装。。 |
结束: |
a. 安装减振器组件和皮带轮。 有关正确步骤,请参阅 拆解和装配减振器和皮带轮-拆卸和安装。 |
图120 |
g03781156 |

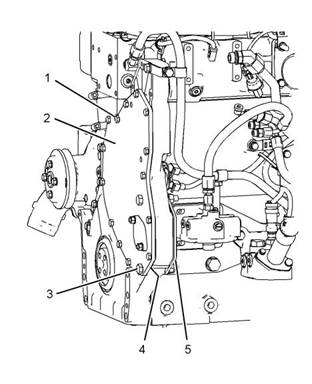

1.1.拆卸螺母和螺栓 (3)并拆卸盖板 (5)。 |
2.2.从前盖 (2)拆下螺栓 (1) 。确定不同长度螺栓 的位置。拆卸螺栓时,支撑前盖。 |
3.3.拆下前盖 (2)和密封垫 (4)(未显示)。 |
This document has been printed from SPI2. NOT FOR RESALE |
66 |
UCNR4511 |
拆解和组装部分 |
i06062459 |
前前盖盖-安安装装 |
安装步骤 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
1.1.确保所有部件无磨损或损坏。如有必要,更 换所有磨损或损坏的部件。 |
图121 |
g03781156 |
图122 |
g03781238 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
67 |
拆解和组装部分 |
开始: |
a. 拆卸前壳体。 有关正确的步骤,请参阅拆解和组装 壳体(前)-拆卸。 |
注意 |
在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。 |
按照本地法规和指令处置所有液体。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
1.1.将1号活塞设定到压缩冲程的上止点。请参 阅测试和调整确定1号活塞上止点位置以了解 正确的步骤。 |
图123 |
g03781240 |
前盖拧紧顺序 |
2.2.清洁前壳体 (6)、前盖 (2)和盖板 (5)的密封 垫表面。 |
3.3.将新密封垫 (4)(未显示)定位到前盖 (2) 上。 |
4.4.安装前盖 (2),然后安装螺栓 (1) 。安装螺栓 时,支撑前盖。 |

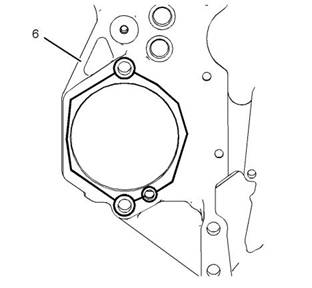

5.5.将工具 (B)涂覆到前壳体 (6)上,如图122所 示。 |
6.6.将盖板 (5)安装到前壳体 (6) 上。安装螺母和 螺栓 (3)并手动拧紧。 |

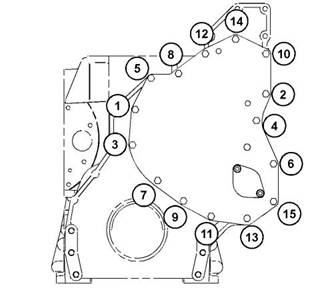

7.7.按照图123所示的拧紧顺序将前盖 (2)的螺栓 (1)拧紧至扭矩为28N·m(248lbin)。 |
8.8.将盖板 (5)的螺母和螺栓 (3)拧紧至扭矩为 100N·m(74lbft)。 |
i06062481 |
齿齿轮轮总总成成(前前)-拆拆卸卸 |
拆卸步骤 表 30 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
A |
27610275 |
冲头总成 |
1 |
This document has been printed from SPI2. NOT FOR RESALE |
68 |
UCNR4511 |
拆解和组装部分 |
5.5.如有必要,拆下发动机机油泵惰轮 (5) 。有关 正确的步骤,请参阅拆解和组装发动机机油泵 -拆卸。 |
6.6.将止推片 (9)从惰轮毂 (9)上拆下。将惰轮 (6)从惰轮毂 (9)上拆下。 |
7.7.如有必要,遵循步骤7.a.至7.b.,以便将衬 套 (8)从惰轮 (7)上拆下。 |
a.将惰轮(7)放置在适当的支承上。 |
b.利用工具(A)和适当的压具将衬套(8)从 惰轮(7)上拆下。 |
8.8.如有必要,拆下曲轴齿轮 (5) 。有关正确的步 骤,请参阅拆解和组装曲轴齿轮-拆卸和安 装。 |
i06062474 |
齿齿轮轮总总成成(前前)-安安装装 |
安装步骤 表 31 |
图124 |
g03781421 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
A |
27610275 |
冲头总成 |
1 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
1.1.确保齿轮总成的所有部件没有磨损或损坏。 有关正确的信息,请参阅技术规格齿轮总成 (前)。更换所有不符合技术规格的部件。 |
图125 |
g03781425 |
2.2.在每个惰轮 (4)和曲轴齿轮 (5)上做临时标 记,以便于安装。 |
3.3.拆下螺栓 (1)和 (2)。拆下固定板 (3)。 4.4.将惰轮组件 (4)从缸体上拆下。 |
This document has been printed from SPI2. NOT FOR RESALE |
3.如有必要,安装曲轴齿轮 (5) 。有关正确的步 |
UCNR4511 |
69 |
拆解和组装部分 |
骤,请参阅拆解和装配曲轴齿轮-拆卸和安 装。 |

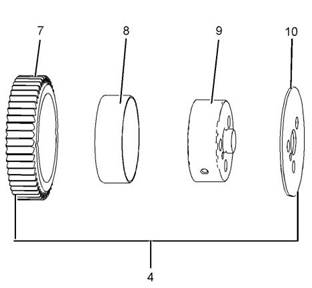

4.将惰轮 (7)安装到惰轮毂 (9) 上。确保惰轮正 确定位在惰轮毂上。 |
注:确保惰轮在惰轮毂上转动自如。 |
5.将止推片 (10)安装到惰轮毂 (9) 上。确保止 推片正确定位到惰轮毂上。 |

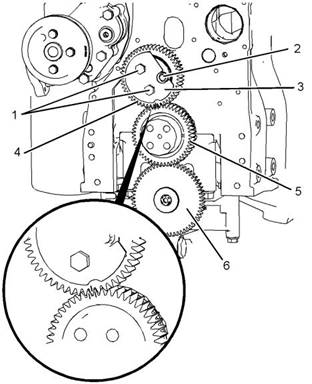

6.将惰轮组件 (4)安装到缸体上。对齐惰轮和曲 轴齿轮 (5)上的正时标记,如图127所示。同 时将惰轮毂上的螺栓孔与缸体上的孔对齐。 |
7.安装固定板 (3)以及螺栓 (1)和螺栓 (2) 。确 保固定板朝向正确。 |
8.将螺栓 (1)和螺栓 (2)拧紧至扭矩为70N·m (52lbft)。 |
图126 |
g03781425 |
9.检查惰轮组件 (4)的轴向间隙。齿轮组件的端 隙为0.05到0.35mm(0.002到0.014in)。 |
10.如有必要,安装发动机机油泵惰轮 (6) 。有 关的正确步骤,请参阅拆解和组装发动机机油 泵-安装。 |
11.标定转速/正时传感器。有关标定步骤,请 参阅故障诊断与排除发动机转速/正时传感器- 标定。 |
结束: |
a. 安装前壳体。 有关正确的步骤,请参阅拆解和组装 壳体(前)-安装。 |
图127 |
g03781421 |
2.如有必要,遵循步骤2.a.至2.b.,以便将衬 套 (8)安装到惰轮 (7)上。 |
a.将惰轮(7)放置在适当的支承上。 |
b.利用工具(A)和适当的压具将衬套(8)安 装到惰轮(7)上。确保衬套正确定位到惰 轮上。 |
