Perkins珀金斯1506A柴油发动机T400786摇臂总成
详细描述

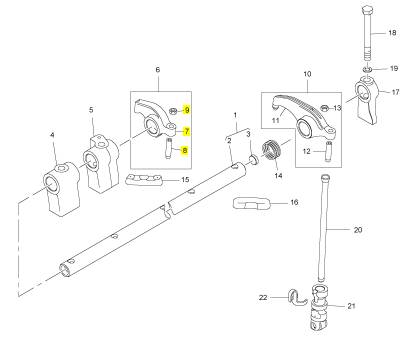

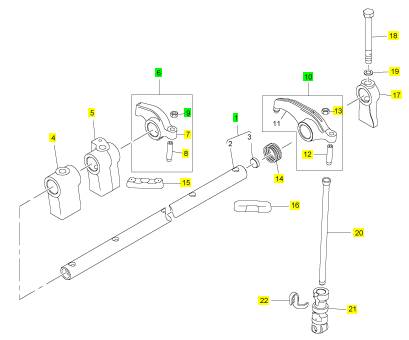

项目 零配件号码 新件号 描述
1 T400788 1 T400788 摇杆轴
4 T400783 1 T400783 托架
5 T400790 1 T400790 托架
6 T400784 1 T400784 摇臂组合
7 CH12513 1 CH12513 螺旋
8 CH11865 1 CH11865 螺帽
9 T400786 1 T400786 摇臂组合
10 T400786 6 T400786 摇臂组合 排气
12 CH11771 6 CH11771 摇杆轴弹簧
13 T400780 6 T400780 结轴块
14 CH11771 6 CH11771 摇杆轴弹簧
14 T400779 6 T400779 结轴块
15 T400780 6 T400780 结轴块
15 T400782 2 T400782 托架
16 CH11777 7 CH11777 螺拴
16 T400779 6 T400779 结轴块
17 CH10099 7 CH10099 垫圈
17 T400782 2 T400782 托架
18 CH11777 7 CH11777 螺拴
18 T400791 12 T400791 PUSHROD
19 CH10099 7 CH10099 垫圈
19 T400792 12 T400792 挺杆
20 T400791 12 T400791 PUSHROD
20 T400797 12 T400797 弹簧导入
21 T400792 12 T400792 挺杆
22 T400797 12 T400797 弹簧导入

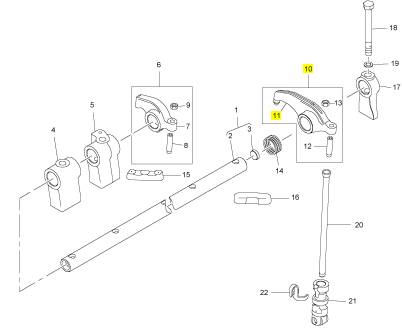

项目 零配件号码 新件号 描述
7 1 摇臂
8 CH12513 1 CH12513 螺旋
9 CH11865 1 CH11865 螺帽
项目 零配件号码 新件号 描述
10 CH12513 1 CH12513 螺旋
11 CH11865 1 CH11865 螺帽
|
拆解和组装部分 |
|
i06062500 |
|
壳壳体体（（前前））-拆拆卸卸 |
|
拆卸步骤 |
|
开始: |
|
a. 拆下单体喷油器液压泵。 有关正确的步骤，请参阅 拆解和装配单体喷油器液压泵-拆卸。 |
|
b. 拆下凸轮轴。 有关正确步骤，请参阅拆解和装配凸 轮轴-拆卸。 |
|
c. 拆下转速/正时传感器。 有关正确的步骤，请参阅 拆解和装配转速/正时传感器-拆卸和安装。 |
|
d. 拆下 V 形皮带调节器和支架。 有关正确的步骤， 请参阅拆解和组装V形皮带-拆卸和安装。 |
|
e. 拆下曲轴前密封。 有关正确的步骤，请参阅拆解和 装配曲轴前油封-安装。 |
|
f. 拆下发动机油底壳。 有关正确步骤，请参阅拆解和 装配发动机油底壳-拆卸和安装。 |
|
注意 |
|
在检验、保养、测试、调整及维修产品时，务必留 心，确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前，要准备好用合适的容器收 集液体。 |
|
图128 |
|
g03781615 |
|
按照本地法规和指令处置所有液体。 |
|
注意 保持所有零件清洁无杂质。 |
|
杂质会造成快速磨损和缩短部件寿命。 |
|

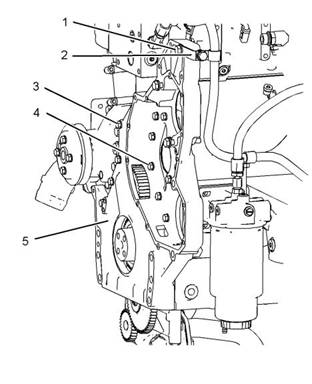

图129 |
|
g03781617 |
|
1.1.将螺栓 (1)从支架 (2)上拆下。远离盖 (5)定 位支架。 |
|
2.2.将螺栓 (3)和 (4)从前盖 (5)上拆下。确定不 同长度螺栓的位置。拆卸螺栓时，支撑前盖。 |
|
3.3.从缸体上卸下前壳体 (5)。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
71 |
|
拆解和组装部分 |
|

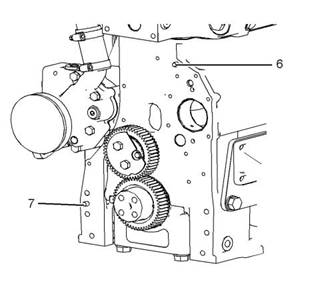

4.4.检查定位销 (6)和定位销 (7)有无损坏。如有 必要，从缸体上拆下定位销。 |
|
i06062495 |
|
壳壳体体（（前前））-安安装装 |
|
安装步骤 表 32 |
|
所需工具 |
|
工具 |
|
零件号 |
|
零件描述 |
|
数量 |
|
导向螺柱 (1/2 - 13 UNC x 6 in) |
|
A |
|
- |
|
2 |
|
Loctite 598 黑色高性能 RTV 硅密封胶标记 |
|
B |
|
- |
|
1 |
|
注意 保持所有零件清洁无杂质。 |
|
杂质会造成快速磨损和缩短部件寿命。 |
|
1.1.确保所有部件无磨损或损坏。如有必要，更 换所有磨损或损坏的部件。 |
|
图131 |
|
g03781615 |
|
图130 |
|
g03781618 |
|
图132 |
|
g03781619 |
|
2.2.如有必要，将定位销 (6)和 (7)安装到缸体 上。 |
|

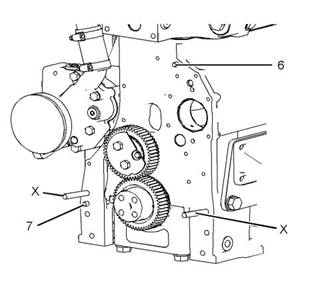

3.3.将工具 (A)安装到缸体的位置 (X)。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
72 |
|
UCNR4511 |
|
拆解和组装部分 |
|
i06062497 |
|
曲曲轴轴箱箱呼呼吸吸器器-拆拆卸卸和和安安装装 |
|
拆卸步骤 |
|
注意 |
|
在检验、保养、测试、调整及维修产品时，务必留 心，确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前，要准备好用合适的容器收 集液体。 |
|
按照本地法规和指令处置所有液体。 |
|
注意 保持所有零件清洁无杂质。 |
|
杂质会造成快速磨损和缩短部件寿命。 |
|

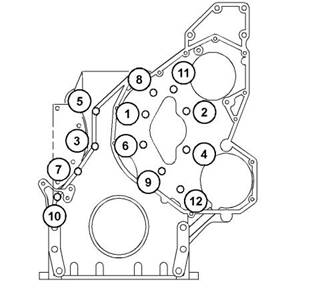

图133 |
|
g03781620 |
|

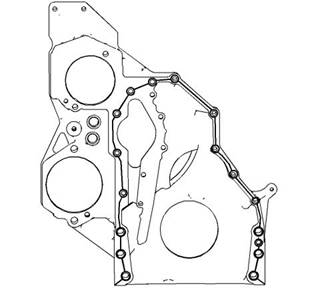

前壳体拧紧顺序 |
|
4.4.清洁缸体和前壳体 (5)的密封垫表面。 |
|
5.5.将工具 (B)涂覆到前壳体 (5)上，如图132所 示。 |
|
6.6.将前壳体 (5)定位到工具 (A)上方，然后将前 壳体安装到缸体上。安装前壳体时，确保工具 (B)没有损坏。 |
|
7.7.将螺栓 (3)和 (4)安装到前盖 (5) 上。确定不 同长度螺栓的位置。安装螺栓时，支撑前盖。 |
|
8.8.按照图133所示的拧紧顺序将前壳体 (5)的螺 栓 (3)和 (4)拧紧至扭矩为28N·m (248lbin)。 |
|
9.9.将支架 (2)定位到盖 (5)上。将螺栓 (1)安装 到支架上。将螺栓拧紧至扭矩55N·m (41lbft)。 |
|
结束: |
|
a. 安装单体喷油器液压泵。 有关正确的步骤，请参阅 拆解和装配单体喷油器液压泵-安装。 |
|
b. 安装凸轮轴。 有关正确步骤，请参阅拆解和装配凸 轮轴-安装。 |
|

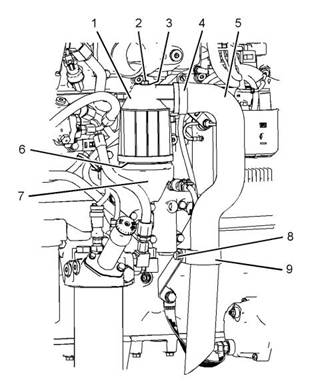

图134 |
|
g03758497 |
|
c. 安装转速/正时传感器。 有关正确的步骤，请参阅 拆解和装配转速/正时传感器-拆卸和安装。 |
|
1.1.松开软管卡箍 (4)，然后将软管组件 (5)从曲 轴呼吸器 (1)上断开。 |
|
d. 安装曲轴前油封。 有关正确的步骤，请参阅拆解和 装配曲轴前油封-安装。 |
|
2.2.将螺栓 (1)从曲轴呼吸器 (1)上拆下。将呼吸 器从缸体盖 (7)上拆下。 |
|
e. 安装发动机油底壳。 有关正确步骤，请参阅拆解和 装配发动机油底壳-拆卸和安装。 |
|
f. 安装 V 形皮带调节器和支架。 有关正确的步骤，请 参阅拆解和组装V形皮带-拆卸和安装。 |
|
3.3.拆下O形密封圈 (6)（未显示）。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
上拆
|
|
6 |
|
.6.将曲轴箱呼吸器 (1)安装到缸体盖 (7) 上。将 新的密封垫圈 (3)（未显示）安装到螺栓 (2) 上。将螺栓松弛地安装到曲轴箱呼吸器上。 |
|
UCNR4511 |
|
73 |
|
拆解和组装部分 |
|
4.4.将密封垫圈 (3)（未显示）从螺栓 (1) 下。 |
|
5.5.如有必要，将螺母和螺栓 (8)从夹子 (9)上拆 下。将软管组件 (5)从支架上拆下。 |
|
7.7.将软管组件 (5)连接到曲轴箱呼吸器 (1)上。 |
|
安装步骤 |
|
8.8.将螺栓 (2)拧紧至扭矩为15N·m(133lbin) 。 |
|
注意 保持所有零件清洁无杂质。 |
|
9.9.将软管卡箍 (4)拧紧至扭矩为7N·m (62lbin)。 |
|
杂质会造成快速磨损和缩短部件寿命。 |
|
1010..拧紧螺母和螺栓 (8)至扭矩为28N·m (248lbin)。拧紧螺母和螺栓时，确保夹子 (9)不受应力。 |
|
1.1.确保曲轴箱呼吸器的所有部件没有磨损或损 坏。 |
|
i06062508 |
|
缸缸体体罩罩盖盖-拆拆卸卸与与安安装装 |
|
拆卸步骤 |
|
开始: |
|
a. 拆下电子控制模块。 有关正确步骤，请参阅拆解和 组装电子控制模块-拆卸和安装。 |
|
注意 |
|
在检验、保养、测试、调整及维修产品时，务必留 心，确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前，要准备好用合适的容器收 集液体。 |
|
按照本地法规和指令处置所有液体。 |
|
注意 保持所有零件清洁无杂质。 |
|
杂质会造成快速磨损和缩短部件寿命。 |
|

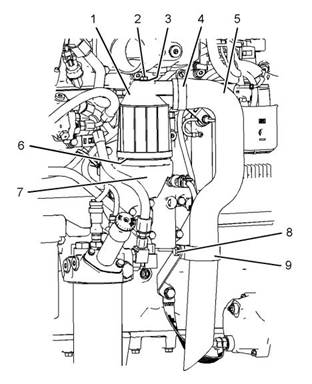

图135 |
|
g03758497 |
|
2.2.检查并清洁曲轴箱呼吸器 (1) 。有关正确的步 骤，请参阅操作和保养手册发动机曲轴箱呼吸 器-清洁。 |
|
3.3.如有必要，将软管组件 (5)和夹子 (9)定位到 支架上。确保软管组件和夹子正确定位到支架 上。 |
|
4.4.将螺母和螺栓 (8)安装到夹子 (9) 上。手动拧 紧螺母和螺栓。 |
|
5.5.将新O形密封圈 (6)（未显示）安装到曲轴箱 呼吸器 (1)上。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
74 |
|
UCNR4511 |
|
拆解和组装部分 |
|

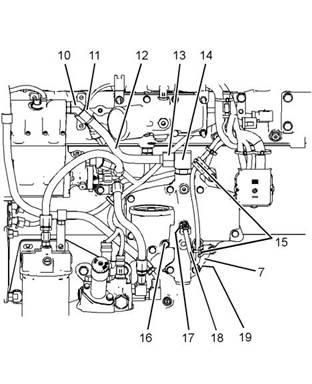

图136 |
|
g03770738 |
|
图137 |
|
g03770536 |
|
1.松开软管卡箍 (4)，然后将软管组件 (5)从曲 轴呼吸器 (1)上断开。 |
|
6.将管螺母 (11)从管组件 (12)的接头 (10)上松 开。 |
|
2.将螺栓 (1)从曲轴呼吸器 (1)上拆下。将呼吸 器从缸体盖 (7)上拆下。 |
|
7.将管螺母 (13)从管组件 (12)的弯头连接 (14) 上断开。 |
|
8.从夹子上切断电缆扎带 (15)。 |
|
3.拆下O形密封圈 (6)（未显示）。 |
|
9.将线束组件 (18)从发动机机油压力传感器 (17)（未显示）上断开。远离缸体盖 (7)定位 线束组件。 |
|
4.将密封垫圈 (3)（未显示）从螺栓 (1)上拆 下。 |
|
5.将螺母和螺栓 (8)从夹子 (9)上拆下。将软管 组件 (5)从支架上拆下。 |
|
10.将螺栓 (16)从缸体盖 (7)上拆下。拆卸螺栓 时，支撑缸体盖。 |
|
11.将缸体盖 (7)从缸体上拆下。 12.拆下密封垫 (19)（未显示）。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
75 |
|
拆解和组装部分 |
|
图138 |
|
g03772745 |
|
图139 |
|
g03772745 |
|
13.如有必要，遵循步骤2.a.至2.d.拆解缸体 盖 (7)。 |
|
2.如有必要，遵循步骤2.a.至2.f.装配缸体盖 (7)。 |
|
a.在弯头连接(14)和缸体盖(7)上做临时 标记，以便于安装。 |
|
a.将新的O形密封圈(24)安装到接头(23) 上。 |
|
b.松开弯头连接(14)上的锁紧螺母(20)。 将弯头连接从缸体盖(7)上拆下。 |
|
b.将接头(23)安装到缸体盖(7)上。拧紧 接头至扭矩为30N·m(266lbin)。 |
|
c.将O形密封圈(21)从弯头连接(14)上拆 下。 |
|
c.将新的O形密封圈(22)安装到接头(23) 上。将发动机机油压力传感器(17)安装 到接头上。拧紧发动机机油压力传感器至 扭矩为10N·m(89lbin)。 |
|
d.将发动机机油压力传感器(17)从接头 (23)上拆下。拆下O型密封圈(22)。 |
|
d.将新的O形密封圈(21)安装到弯头连接 (14)上。 |
|
e.将接头(23)从缸体盖(7)上拆下。 f.将O形密封圈(24)从接头(24)上拆下。 安装步骤 |
|
e.将弯头连接(14)安装到缸体盖(7)上， 并与临时标记对齐。手动拧紧锁紧螺母 (20)。 |
|
注意 保持所有零件清洁无杂质。 |
|
f.将弯头连接(14)上的锁紧螺母(20)拧紧 至扭矩为65N·m(48lbft)。拧紧锁紧 螺母时，确保弯头连接不移动 |
|
杂质会造成快速磨损和缩短部件寿命。 |
|
1.确保缸体盖和呼吸器的所有部件没有磨损或损 坏。更换所有磨损或损坏的部件。 |
|
