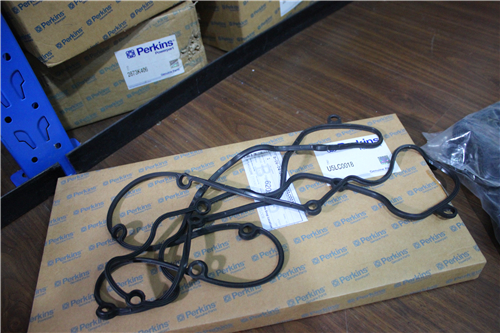

Perkins珀金斯1506A柴油发动机T417066垫片油底壳
详细描述

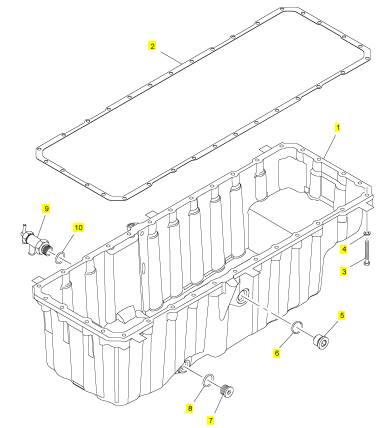

项目 零配件号码 新件号 描述
1 T400612 1 T400612 油底壳
2 T417066 1 T417066 密封垫片 -油底壳
3 CH11814 32 CH11814 公制的螺拴
4 CH10277 32 CH10277 垫圈
5 T400613 1 T400613 栓塞
6 T400248 1 T400248 密封O型圈
7 T400428 1 T400428 栓塞
8 T406205 1 T406205 密封O型圈
9 2461 A503 1 2461 A503 关闭阀
10 T406205 1 T406205 密封O型圈
|
3.将新密封垫 (19)（未显示）定位到缸体盖 (7) 上。确保密封垫朝向正确。 |
|
76 |
|
UCNR4511 |
|
拆解和组装部分 |
|
4.将缸体盖 (7)安装到缸体上。将管螺母 (13) 松弛地连接到管组件 (12)的弯头连接 (14) 上。 |
|
5.将螺栓 (16)安装到缸体盖 (7)上，用手拧紧。 安装螺栓时，支撑缸体盖。 |
|
6.按照图141所示的数字顺序，拧紧螺栓 (16) 至扭矩为28N·m(248lbin)。 |
|
7.手动拧紧接头 (10)和弯头连接 (14)的管螺母 (11)和 (13) 。拧紧管螺母时，确保管组件 (12)不受应力。 |
|
8.将管螺母 (11)和 (13)拧紧至扭矩为130N·m (96lbft)。拧紧管螺母时，使用合适的工具 固定弯头连接 (14)和接头 (10)。 |
|
9.将线束组件 (18)连接到发动机机油压力传感 器 (17)（未显示）上。 |
|
10.将新的电缆扎带 (15)安装到夹子上。 |
|
注:确保电缆带符合原始设备制造商（OEM）的技术规 范。 |
|

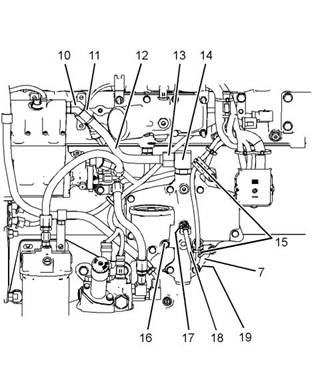

图140 |
|
g03770536 |
|
图141 |
|
g03770720 |
|
图142 |
|
g03770738 |
|

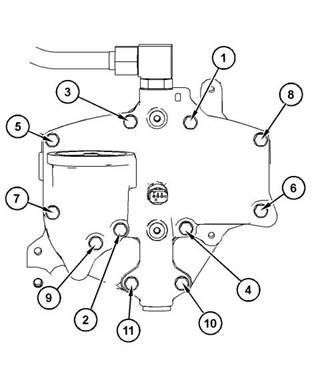

缸体盖的拧紧顺序 |
|
11.将软管组件 (5)和夹子 (9)定位到支架上。 确保软管组件和夹子正确定位到支架上。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
12 12..将螺母和螺栓 (8)安装到夹子 (9) 上。手动 拧紧螺母和螺栓。 |
|
UCNR4511 |
|
77 |
|
拆解和组装部分 |
|
1313..将新O形密封圈 (6)（未显示）安装到曲轴 箱呼吸器 (1)上。 |
|
1414..将曲轴箱呼吸器 (1)安装到缸体盖 (7)上。 将新的密封垫圈 (3)（未显示）安装到螺栓 (2) 上。将螺栓松弛地安装到曲轴箱呼吸器上。 |
|
1515..将软管组件 (5)连接到曲轴箱呼吸器 (1)上。 1616..将软管组件 (5)连接到曲轴箱呼吸器 (1)上。 |
|
1717..将螺栓 (2)拧紧至扭矩为15N·m (133lbin)。 |
|
1818..将软管卡箍 (4)拧紧至扭矩为7N·m (62lbin)。 |
|

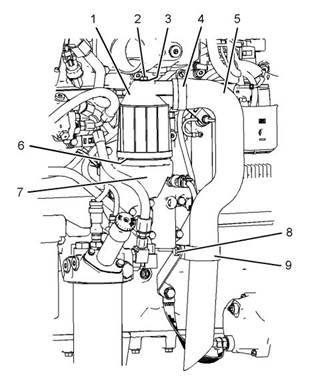

图143 |
|
g03782599 |
|
1919..拧紧螺母和螺栓 (8)至扭矩为28N·m (248lbin)。拧紧螺母和螺栓时，确保夹子 (9)不受应力。 |
|
结束: |
|
a. 安装电子控制模块。 有关正确的步骤，请参阅拆解 和装配电子控制模块-拆卸和安装。 |
|
i06062471 |
|
气气门门机机构构盖盖-拆拆卸卸与与安安装装 |
|
拆卸步骤 |
|
注意 |
|
在检验、保养、测试、调整及维修产品时，务必留 心，确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前，要准备好用合适的容器收 集液体。 |
|
按照本地法规和指令处置所有液体。 |
|
注意 保持所有零件清洁无杂质。 |
|
杂质会造成快速磨损和缩短部件寿命。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
78 |
|
UCNR4511 |
|
拆解和组装部分 |
|

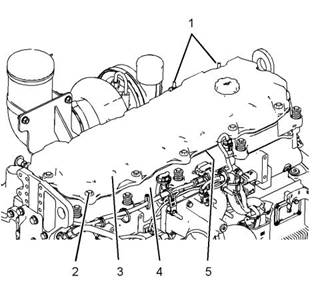

图144 |
|
g03782600 |
|
气门机构盖拧紧顺序 |
|
1.按照与拧紧相反的数字顺序松开螺栓 (1)和螺 栓 (2)。请参阅插图144。记录不同类型螺栓 的位置，以便于安装。 |
|
2.将气门机构盖 (3)从气门机构底座 (4)上拆 下。 |
|
3.拆下密封件 (5)（未显示）。 |
|
安装步骤 表 33 |
|
所需工具 |
|
工具 |
|
零件号 |
|
零件描述 |
|
数量 |
|
Loctite 5940 黑色 RTV 硅 密封胶 |
|
A |
|
- |
|
1 |
|
注意 保持所有零件清洁无杂质。 |
|
杂质会造成快速磨损和缩短部件寿命。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
79 |
|
拆解和组装部分 |
|
图145 |
|
g03782599 |
|
图146 |
|
g03782600 |
|

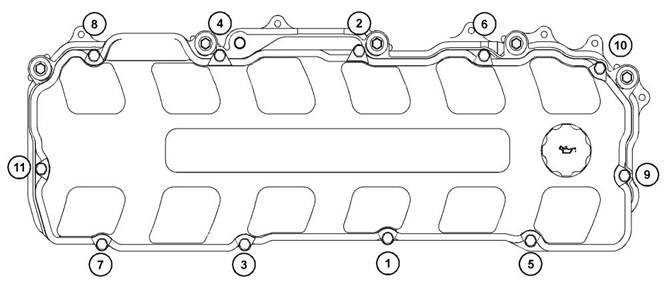

气门机构盖拧紧顺序 |
|
1.将工具 (A)涂抹到密封 (5)（未显示）的两 侧。 |
|
5.将螺栓 (1)和螺栓 (2)拧紧至扭矩为20N·m (177lbin)。按图146所示的顺序拧紧螺栓。 |
|
2.将密封 (5)（未显示）安装到气门机构盖 (3) 的凹槽中。确保密封正确安装到气门机构盖的 凹槽中。 |
|
3.将气门机构盖 (3)定位到气门机构底座 (4) 上。确保气门机构盖正确定位到气门机构底座 上。 |
|
4.将螺栓 (1)和螺栓 (2)安装到气门机构盖 (3) 上。确保不同类型螺栓的安装位置正确。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
