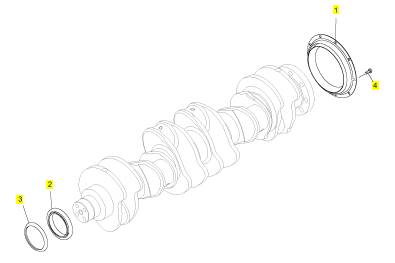

项目 零配件号码 新件号 描述

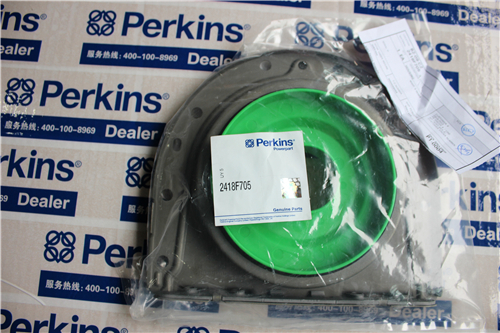

1 T400570 1 T400570 密封 -后油封
2 T400569 1 T400569 密封 -前油封
3 T400567 1 T400567 密封
4 T400568 9 T400568 螺拴

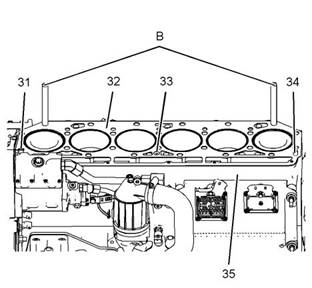

1.检查定位销 (31)和定位销 (34)有无损坏。如 有必要,更换缸体中的定位销。 |
2.将工具 (B)安装到缸体 (35)上。 |
3.将新的密封垫 (32)与定位销 (31)、定位销 (34)和工具 (B)对齐。 |
4.将新的O形密封圈 (33)安装到缸体 (35)的凹 槽中。确保O形密封圈正确座合到凹槽中。 |

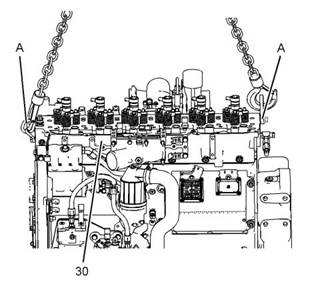

5.将工具 (A)和适当的起吊设备固定到缸盖 (28) 。缸盖的重量约为181kg(400lb). |
6.使用适当的起吊设备起吊缸盖 (30)。 |
7.使用工具 (B)对齐缸盖 (30)与缸体 (35) 。将 缸盖安装到缸体上。确保节温器壳体的软管 组件正确定位到水泵接头上。 |
8.将工具 (C)涂敷在螺栓 (28)和螺栓 (29)的螺 纹上。 |
图163 |
g03773234 |

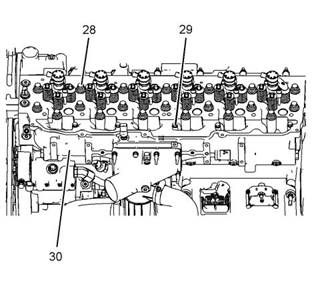

9.将螺栓 (28)和螺栓 (29)安装到缸盖 (30)上。 |
10.将工具 (B)从缸体 (35)上拆下。将其余螺栓 (28)安装到缸盖 (29)上。 |
This document has been printed from SPI2. NOT FOR RESALE |
92 |
UCNR4511 |
拆解和组装部分 |
图165 |
g03774253 |
图166 |
g03773237 |

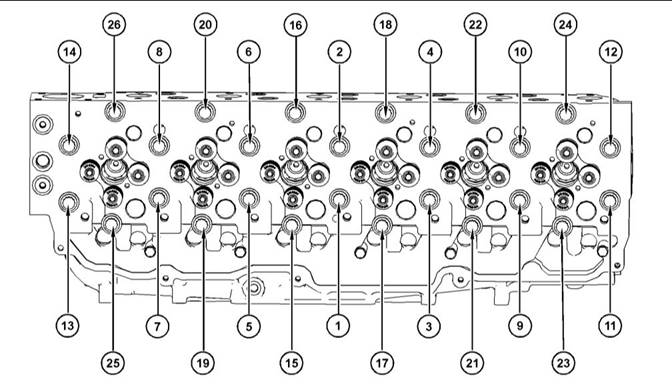

缸盖螺栓拧紧顺序 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
93 |
拆解和组装部分 |
图167 |
g03773696 |
缸盖螺栓拧紧顺序 |
11.遵循步骤11.a.至11.g.,按照下述程序拧 紧螺栓 (28) |
a.按照图166所示的数字顺序将螺栓(28) 拧紧至扭矩为130N·m(96lbft)。 |
b.按照图166所示的数字顺序将螺栓(28) 拧紧至扭矩为130N·m(96lbft)。 |
c.在螺栓(28)和缸盖(27)上做一个标记。 按照图166所示的数字顺序将螺栓额外转 动90度。 |
d.完全松开螺栓(28)。 |
e.按照图166所示的数字顺序将螺栓(28) 拧紧至扭矩为130N·m(96lbft)。 |
f.按照图166所示的数字顺序将螺栓(28) 拧紧至扭矩为130N·m(96lbft)。 |
g.在螺栓(28)和缸盖(30)上做一个标记。 按照图166所示的数字顺序将螺栓额外转 动90度。 |
图168 |
g03773233 |

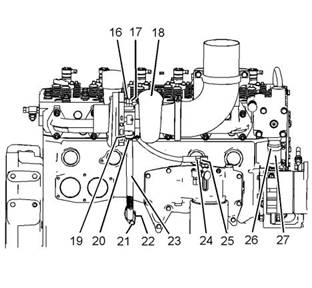

13.将软管组件 (27)的软管卡箍 (26)拧紧至扭矩 为7N·m(62lbin)。 |

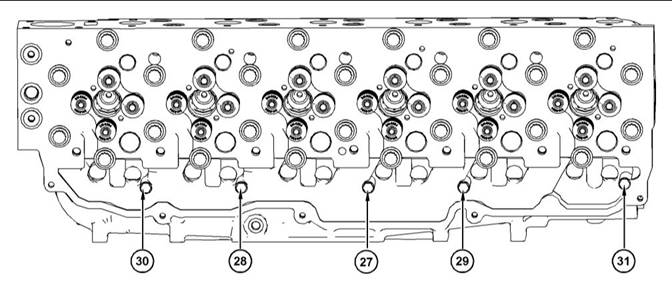

12.按照图167所示的数字顺序将螺栓 (29)拧紧 至扭矩为28N·m(248lbin)。 |
14.将新密封垫 (19)(未显示)和新密封垫 (22) (未显示)定位到管组件 (23)上。 |
15.将管组件 (23)定位到涡轮增压器 (18)和缸体 上。安装螺栓 (20)和螺栓 (21),用手拧紧。 |
16.拧紧螺栓 (20)和螺栓 (21)至扭矩为28N·m (248lbin)。 |
This document has been printed from SPI2. NOT FOR RESALE |
17.将新O形密封圈 (17)(未显示)和新O形密 27.将线束组件 (12)连接到油轨压力传感器 (13) |
94 |
UCNR4511 |
拆解和组装部分 |
封圈 (25)(未显示)安装到涡轮增压器 (18) 和发动机机油冷却器的接头上。确保O形密封 圈正确安装到接头中。 |
(未显示)上。 |
28.将所有新的电缆扎带 (14)安装到线束组件 上。确保新的电缆扎带装回原位。 |
18.将软管组件安装到涡轮增压器 (17)和发动机 机油冷却器的接头上。将管螺母 (16)和 (23) 拧紧至扭矩为45N·m(33lbft)。确保软管 组件不受应力或与其他发动机部件接触 |
注:确保电缆扎带符合原始设备制造商(OEM)技术规 格。 |
29.如有必要,安装节温器壳体和散热器的冷却 液出口管组件。有关正确的步骤,请参阅OEM 信息。 |
30.如有必要,将管组件安装到涡轮增压器出口 接头和空-空增压冷却器上。有关正确的步 骤,请参阅OEM信息。 |
31.如有必要,将管组件安装到进气歧管接头和 空-空增压冷却器上。有关正确的步骤,请参 阅OEM信息。 |
32.如有必要,将OEM排气管组件安装到排气弯 头上。有关正确的步骤,请参阅OEM信息。 |
33.如有必要,安装散热器支架。有关正确的步 骤,请参阅OEM信息。 |
34.向冷却系统加注冷却液。请参考操作和保养 手册冷却系统冷却液(ELC)-更换和操作和保 养手册容量(加注)。 |
35.将燃油供应转到接通位置。 |
图169 |
g03773232 |
结束: |

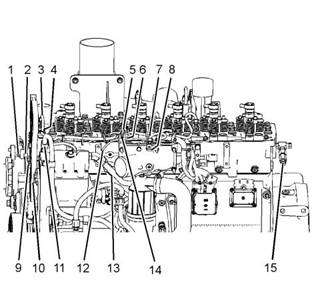

19.将支架 (10)定位到缸盖上。安装螺栓 (9)并 用手拧紧。安装螺栓过程中,支承支架。 |
a. 安装气门机构罩盖底座。 有关正确步骤,请参阅拆 解和装配气门机构盖底座-拆卸和安装。 |
20.将螺栓 (1)和隔套 (2)松弛地安装到交流发电 机调整连杆上。 |
b. 安装摇臂和摇臂轴。 有关正确步骤,请参阅拆解和 组装摇臂和轴-安装。 |
21.拧紧螺栓 (9)至扭矩为100N·m(74lbft) 。 |
c. 安装风扇驱动装置。 有关正确步骤,请参阅拆解和 装配风扇驱动-安装。 |
d. 安装空气滤清器和支架。 有关正确步骤,请参阅拆 解和装配空气滤清器-拆卸和安装。 |
22.将软管组件 (11)连接到缸盖接头上。将软管 组件的管螺母拧紧至扭矩为30N·m (266lbin)。 |
23.将软管组件连接到缸盖的接头 (15) 上。将软 管组件的管螺母拧紧至扭矩为30N·m (266lbin)。 |
24.将线束组件 (3)连接到冷却液温度传感器 (4) (未显示)上。 |
25.将线束组件 (5)连接到进气歧管压力传感器 (6)(未显示)上。 |
26.将线束组件 (7)连接到进气温度压力传感器 (8)(未显示)上。 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
95 |
拆解和组装部分 |
i06062532 |
安装步骤 |
挺挺杆杆总总成成-拆拆卸卸和和安安装装 |
被被弹弹簧簧力力爆爆出出的的零零件件击击中中,,会会招招致致人人员员伤伤害害。。 确确保保穿穿上上所所有有必必要要的的保保护护装装备备。。 |
拆卸步骤 |
开始: |
遵遵照照建建议议的的程程序序,,并并使使用用所所有有建建议议的的工工具具以以释释放放弹弹 簧簧力力。。 |
a. 拆下缸盖。 有关的正确程序,请参阅拆解与组装缸 盖-拆卸。 |
注意 保持所有零件清洁无杂质。 |
被被弹弹簧簧力力爆爆出出的的零零件件击击中中,,会会招招致致人人员员伤伤害害。。 确确保保穿穿上上所所有有必必要要的的保保护护装装备备。。 |
杂质会造成快速磨损和缩短部件寿命。 |
1.1.确保所有部件清洁、无磨损或损坏。更换任 何损坏或磨损的部件。 |
遵遵照照建建议议的的程程序序,,并并使使用用所所有有建建议议的的工工具具以以释释放放弹弹 簧簧力力。。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
图171 |
g03778321 |
典型示例 |

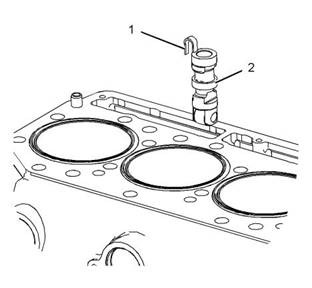

2.2.将新的导管弹簧 (1)安装到气门挺杆 (2)上。 |
3.3.安装前,使用清洁的发动机机油润滑滚柱销。 注:确保滚柱旋转自如。 |
图170 |
g03778321 |
典型示例 |
4.4.将气门挺杆 (2)安装到缸体上。确保旧挺杆安 装位置正确。 |
1.1.使用合适的工具将气门挺杆 (2)从缸体上拆 下。 |
5.5.重复步骤2到步骤4,安装其余的挺杆。 |
注:在每个挺杆上做临时标记,以识别挺杆,方便安 装。 |
结束: |
a. 安装缸盖。 有关正确的步骤,请参阅拆解与组装气 缸盖-安装。 |
2.2.将导管弹簧 (1)从气门挺杆 (2)上拆下。 |
3.3.对其余挺杆重复步骤1到步骤2。 |
This document has been printed from SPI2. NOT FOR RESALE |
96 |
UCNR4511 |
拆解和组装部分 |
i06062468 |
凸凸轮轮轴轴-拆拆卸卸 |
拆卸步骤 |
表 37 |
所需工具 |
工具 |
零件号 |
零件描述 |
数量 |
A |
CH11148 |
发动机盘车工具 |
1 |
开始: |
a. 拆下摇臂和摇臂轴。 有关正确步骤,请参阅拆解和 组装摇臂和轴-拆卸。 |
b. 从缸体上拆下挺杆。 请参阅拆解和装配挺杆总成- 拆卸和安装,了解正确的步骤。 |
c. 拆下前盖。 请参阅拆解和组装前盖-拆卸和安装以 了解正确步骤。 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
图172 |
g03750318 |
This document has been printed from SPI2. NOT FOR RESALE |
UCNR4511 |
97 |
拆解和组装部分 |
注意 保持所有零件清洁无杂质。 |
杂质会造成快速磨损和缩短部件寿命。 |
图173 |
g03750417 |

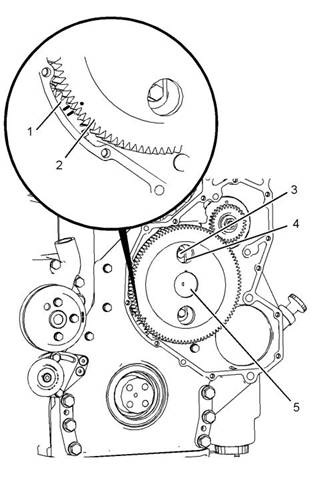

1.1.使用工具 (A)转动曲轴,使1号活塞处于上止 点位置。有关正确的步骤,请参阅系统操作、 测试和调整查找1号活塞上止点位置。 |
2.2.确保对齐凸轮轴齿轮 (2)与惰轮齿轮 (1)上的 正时标记。 |
3.3.将螺栓 (3)从止推片 (4)上拆下。 4.4.将止推片 (4)从凸轮轴 (5)上拆下。 |
注意 拆卸或安装凸轮轴时不要损坏凸轮或轴承。 |
5.5.使用合适的工具将凸轮轴 (5)从缸体上拆下。 拆卸凸轮轴时,确保凸轮轴轴承 (6)未损坏。 |
6.6.如有必要,将凸轮轴齿轮 (2)从凸轮轴上拆 下。请参阅拆解和组装凸轮轴齿轮-拆卸和安 装以了解正确程序。 |
i06062458 |
凸凸轮轮轴轴-安安装装 |
安装步骤 表 38 |
所需工具 |
工具 |
零件号 CH11148 21825617 - |
零件描述 |
数量 |
A |
发动机盘车工具 |
1 1 1 |
千分表 |
B |
磁性座和支架 |
This document has been printed from SPI2. NOT FOR RESALE |
