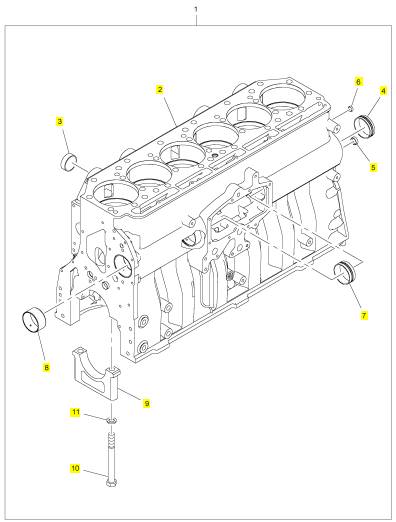

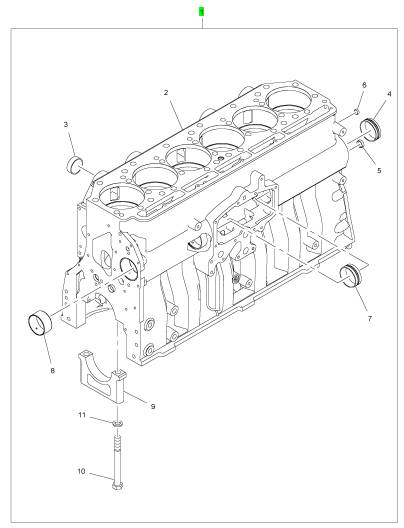

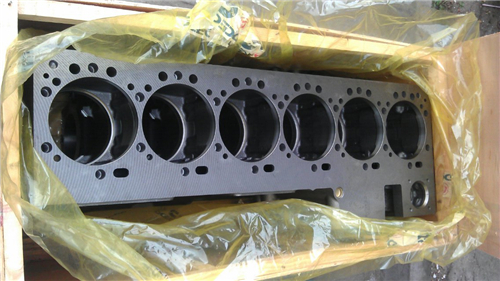

项目 零配件号码 新件号 描述
1 T400888 1 T400888 缸体组合

项目 零配件号码 Qty 。 新件号 描述
2 1 台
3 CH11752 4 CH11752 栓塞
4 T400899 1 T400899 套筒
5 CH10032 2 CH10032 栓塞
6 CH11750 2 CH11750 栓塞
7 T400900 2 T400900 套筒
8 T400901 1 T400901 套筒
9 7 帽
10 CH11758 14 CH11758 螺拴
11 CH11759 14 CH11759 垫圈

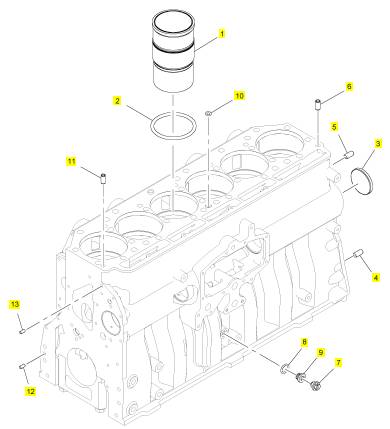

项目 零配件号码 新件号 描述
1 T400895 6 T400895 缸套 - 压八配合
2 T400902 6 T400902 密封 -油
3 CH11709 1 CH11709 栓塞
4 CH11714 1 CH11714 合钉
5 CH11714 1 CH11714 合钉
6 T400896 1 T400896 套筒
7 T400894 1 T400894 栓塞
8 T409314 1 T409314 密封O型圈
9 T400363 1 T400363 栓塞
10 CH11711 1 CH11711 O 圈
11 T400896 1 T400896 套筒
12 CH11713 1 CH11713 合钉
13 CH11713 1 CH11713 合钉

|
 拆解和组装部分  |
|
 注意 拆卸或安装凸轮轴时不要损坏凸轮或轴承。  |
|
 注意  |
|
 安装凸轮轴时,确保 1 号缸位于压缩行程的上止点, 并且正时螺栓安装在飞轮里。 凸轮轴正时是非常重要 的。 凸轮轴驱动齿轮上的正时标记必须对准惰轮上的 正时标记。 更多信息,请参考技术规格手册。  |
|
 注:在凸轮轴安装过程中,应向两个方向转动凸轮 轴,以防凸轮轴轴承孔粘连。 1.如有必要,将凸轮轴齿轮 (2)安装到凸轮轴 上。请参阅拆解和组装凸轮轴齿轮-拆卸和安 装以了解正确程序。  |
|
 2.如有必要,使用工具 (A)转动曲轴,使1号活 塞处于上止点位置。请参阅测试和调整确定1 号活塞上止点位置以了解正确的步骤。  |
|
 图174  |
|
 g03750280  |
|
 3.使用清洁的机油润滑凸轮轴 (7)凸轮和凸轮轴 轴承轴颈。向凸轮轴轴承 (6)上涂覆清洁的机 油。  |
|

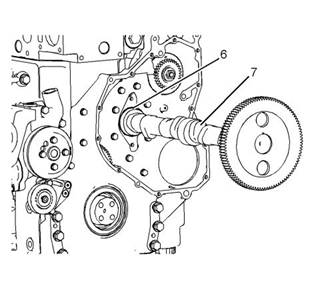

 4.小心地将凸轮轴 (7)安装到缸体上。安装凸轮 轴时,确保凸轮轴轴承 (6)未损坏。  |
|

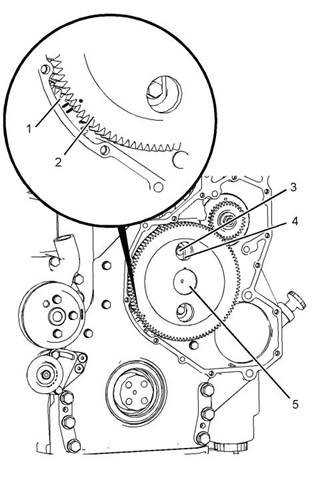

 5.确保对齐凸轮轴齿轮 (2)与惰轮 (1)上的正时 标记。  |
|
 6.将止推片 (4)安装到凸轮轴 (5)上。  |
|
 7.将螺栓 (3)安装到止推片 (4) 上。拧紧螺栓至 扭矩为28N·m(248lbin)。  |
|
 8.使用工具 (B)检查确保磨损凸轮轴的最大容许 端隙为0.46mm(0.018in)。新凸轮轴最大容 许端隙为0.13±0.08mm(0.005±0.003in) 。  |
|
 结束:  |
|
 a. 安装前盖。 请参阅拆解和组装前盖-拆卸和安装以 了解正确步骤。  |
|
 b. 将挺杆安装到缸体上。 请参阅拆解和装配挺杆总成 -拆卸和安装,了解正确的步骤。  |
|
 c. 安装摇臂和摇臂轴。 有关正确步骤,请参阅拆解和 组装摇臂和轴-安装。  |
|
 d. 标定转速/正时传感器。 有关正确的步骤,请参阅 故障诊断与排除发动机转速/正时传感器-标定。  |
|
 图175  |
|
 g03750277  |
|
 This document has been printed from SPI2. NOT FOR RESALE  |
![]()
![]()
![]()
![]()
![]()

![]()
![]()

![]()
![]()
|
 UCNR4511  |
|
 99  |
|
 拆解和组装部分  |
|
 i06062489  |
|
 凸凸轮轮轴轴齿齿轮轮-拆拆卸卸和和安安装装  |
|
 拆卸步骤  |
|
 开始:  |
|
 a. 拆下凸轮轴。 有关正确步骤,请参阅拆解和装配凸 轮轴-拆卸。  |
|
 注意 保持所有零件清洁无杂质。  |
|
 杂质会造成快速磨损和缩短部件寿命。  |
|

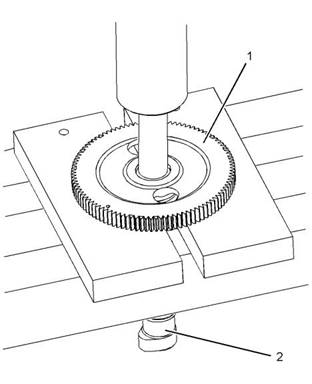

 图176  |
|
 g03756138  |
|
 图177  |
|
 g03756140  |
|
 注意 从驱动齿轮挤压时不要使凸轮轴落到地上。 同时确认 凸轮轴上的凸轮与压力板不匹配。  |
|
 1.1.用保护罩包裹凸轮轴 (2),以防止凸轮轴凸轮 或轴承表面损坏。  |
|
 This document has been printed from SPI2. NOT FOR RESALE  |
![]()
![]()
![]()
![]()
![]()

![]()
![]()

![]()
![]()
|
 100  |
|
 UCNR4511  |
|
 拆解和组装部分  |
|
 2.2.使用适当的压具,从凸轮轴齿轮 (1)上拆下凸 轮轴 (2)。  |
|
 结束:  |
|
 a. 安装凸轮轴。 有关正确步骤,请参阅拆解和装配凸 轮轴-安装。  |
|
 3.3.如有必要,将键 (3)从凸轮轴 (2)上卸下。  |
|
 安装步骤 表 39  |
|
 i06062445  |
|
 凸凸轮轮轴轴轴承承-拆拆卸卸  |
|
 所需工具  |
|
 工具  |
|
 零件号  |
|
 零件描述  |
|
 数量  |
|
 拆卸步骤 表 40  |
|
 A  |
|
 -  |
|
 热板  |
|
 1  |
|
 所需工具  |
|
 注意  |
|
 保持所有零件清洁无杂质。  |
|
 工具  |
|
 零件号  |
|
 零件描述  |
|
 数量  |
|
 A  |
|
 T401074  |
|
 凸轮轴轴承工具总成  |
|
 1  |
|
 杂质会造成快速磨损和缩短部件寿命。  |
|
 开始:  |
|
 1.1.确保凸轮轴齿轮、凸轮轴和键清洁,没有磨损 和损坏。  |
|
 a. 拆下凸轮轴。 有关正确步骤,请参阅拆解和装配凸 轮轴-拆卸。  |
|
 b. 拆下飞轮壳体。 有关正确步骤,请参阅拆解和装配 飞轮壳-拆卸和安装。  |
|
 注:为了便于组装,拆卸之前记录各个凸轮轴轴承中 机油孔的方位。  |
|
 注意 保持所有零件清洁无杂质。  |
|
 杂质会造成快速磨损和缩短部件寿命。  |
|
 注意  |
|
 在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。  |
|
 按照本地法规和指令处置所有液体。  |
|

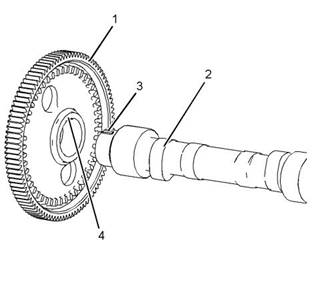

 图178  |
|
 g03756238  |
|

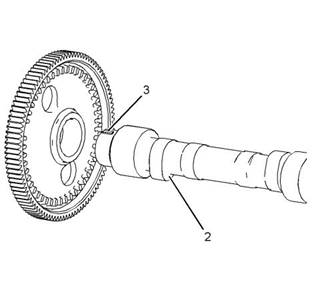

 2.2.如有必要,将键 (3)安装到凸轮轴 (2)上。  |
|
 3.3.将凸轮轴 (2)定位到垂直位置。确保正确支撑 凸轮轴。  |
|
 4.4.使用工具 (A)将凸轮轴齿轮加热至177°C (350°F)。  |
|
 注:安安装装过过程程中中凸凸轮轮轴轴齿齿轮轮的的温温度度不不得得超超过过171777°C (353500°F)。  |
|
 5.5.将键 (3)与凸轮轴齿轮 (1)中的键槽 (4)对 齐。将凸轮轴齿轮安装到凸轮轴上。确保凸 轮轴齿轮正确座合到凸轮轴上。  |
|
 图179  |
|
 g00633159  |
|

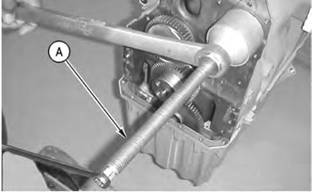

 1.1.使用工具 (A)从缸体上拆下凸轮轴轴承。  |
|
 This document has been printed from SPI2. NOT FOR RESALE  |


![]()
![]()
![]()
![]()
![]()
![]()
![]()

![]()
![]()

![]()
![]()
|
 UCNR4511  |
|
 101  |
|
 拆解和组装部分  |
|
 i06062462  |
|
 凸凸轮轮轴轴轴承承-安安装装  |
|
 安装步骤 表 41  |
|
 所需工具  |
|
 工具  |
|
 零件号  |
|
 零件描述  |
|
 数量  |
|
 A  |
|
 T401074  |
|
 凸轮轴轴承工具总成  |
|
 1  |
|
 注意  |
|
 保持所有零件清洁无杂质。  |
|

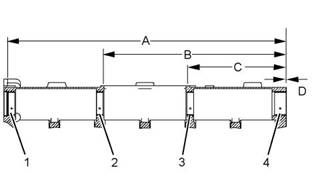

 图180  |
|
 g03753876  |
|
 杂质会造成快速磨损和缩短部件寿命。  |
|
 注意 必须把凸轮轴轴承安装到正确位置。 不这样做的话可 能导致发动机损坏。  |
|

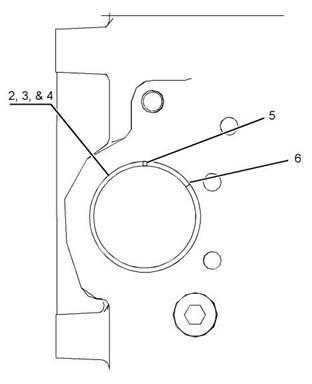

 图181  |
|
 g03753878  |
|
 1.1.请参阅图180了解凸轮轴轴承的位置。  |
|
 (1) 凸轮轴轴承 (1) 的安装尺寸 (A) ...........816.5±0.8mm(32.15±0.03in)  |
|
 (2) 凸轮轴轴承 (2) 的安装尺寸 (B) ...........536.5±0.8mm(21.12±0.03in)  |
|
 (3) 凸轮轴轴承 (3) 的安装尺寸 (C) ...........294.5±0.8mm(11.59±0.03in)  |
|
 (4) 凸轮轴轴承 (4) 的安装尺寸 (D) ..........0.50±0.25mm(0.020±0.010'')  |
|
 This document has been printed from SPI2. NOT FOR RESALE  |

![]()
![]()
![]()
![]()
![]()

![]()
![]()

![]()
![]()
|
 102  |
|
 UCNR4511  |
|
 拆解和组装部分  |
|
 2.2.使用工具 (A)安装前凸轮轴轴承后面的凸轮轴 轴承 (2)、(3)和 (4) 。将凸轮轴轴承安装到正 确深度。请参阅图180并参考步骤1。定向 凸轮轴轴承,使凸轮轴轴承中的油孔 (5)位于 缸体孔径顶部,且凸轮轴轴承接头 (6)按图 181所示定位。  |
|
 i06062515  |
|
 发发动动机机机油油底底壳壳-拆拆卸卸和和安安装装  |
|
 拆卸步骤  |
|
 热热油油和和热热的的部部件件可可能能会会导导致致人人身身伤伤害害。。 不不要要让让热热油油或或热热的的部部件件与与皮皮肤肤接接触触。。  |
|
 注意  |
|
 在检验、保养、测试、调整及维修产品时,务必留 心,确保液体盛装在容器中。 在打开任何腔室或拆解 任何储有液体的部件之前,要准备好用合适的容器收 集液体。  |
|
 按照本地法规和指令处置所有液体。  |
|
 注意 保持所有零件清洁无杂质。  |
|
 杂质会造成快速磨损和缩短部件寿命。  |
|

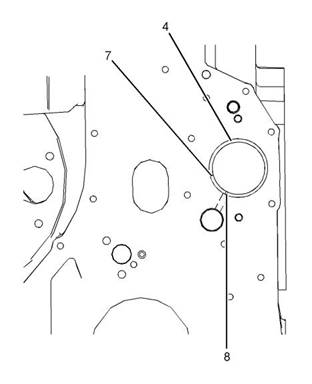

 图182  |
|
 g03753896  |
|
 3.3.使用工具 (A)安装凸轮轴前轴承 (4) 。小心地 对准缸体油道中的油孔 (8)。定向接头 (7), 如图182所示。  |
|
 结束:  |
|
 a. 安装飞轮壳体。 有关正确步骤,请参阅拆解和组装 飞轮壳-拆卸和安装。  |
|
 b. 安装凸轮轴。 有关正确步骤,请参阅拆解和装配凸 轮轴-安装。  |
|
 图183  |
|
 g03779396  |
|

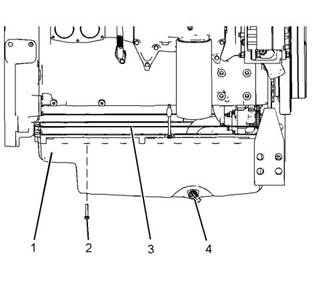

 1.1.打开排放阀 (4),将发动机机油排入合适的容 器中,以便存储或处置。请参阅操作和维护手 册发动机机油-更换以了解正确的步骤。  |
|
 2.2.支撑发动机油底壳组件 (1)。 3.3.拆下螺栓 (2)和发动机油底壳组件 (1)。 4.4.拆卸密封垫 (3)。  |
|
 This document has been printed from SPI2. NOT FOR RESALE  |
![]()
![]()
![]()
![]()
![]()
![]()

![]()
![]()
![]()

![]()
![]()
|
 UCNR4511  |
|
 103  |
|
 拆解和组装部分  |
|
 图185  |
|
 g03779397  |
|
 图184  |
|
 g03779397  |
|
 2.如有必要,遵循步骤2.a.至2.d.,以便装配 发动机油底壳组件 (1)。  |
|
 5.如有必要,遵循步骤5.a.至5.d.,以便拆解 发动机油底壳组件 (1)。  |
|
 a.将新的O形密封圈(7)(未显示)安装到 排放阀(4)上。将排放阀安装到发动机油 底壳(1)上,并与临时标记对齐。  |
|
 a.在管组件(6)上做临时标记,以便于组 装。  |
|
 b.松开螺母(5),将管组件(6)从发动机油 底壳(1)上拆下。  |
|
 b.将锁紧螺母(8)拧紧至扭矩为40N·m (30lbft)。拧紧锁紧螺母时,使用合适 的工具固定排放阀。确保排放阀仍与临时 标记对齐。  |
|
 c.在排放阀(4)上做临时标记,以便于组 装。松******紧螺母(8),将排放阀从发动 机油底壳(1)上拆下。  |
|
 c.将管组件(6)安装到发动机油底壳(1) 上。将管组件与临时标记对齐。  |
|
 d.将O形密封圈(7)(未显示)从排放阀 (4)上拆下  |
|
 d.将螺母(5)拧紧至28N·m(248lbin)的 扭矩。拧紧螺母时,使用合适的工具固定 管组件。确保管组件仍与临时标记对齐。  |
|
 安装步骤 表 42  |
|
 所需工具  |
|
 工具  |
|
 零件号  |
|
 零件描述  |
|
 数量  |
|
 Loctite 598 黑色高性能 RTV 硅密封胶标记  |
|
 A  |
|
 -  |
|
 -  |
|
 注意 保持所有零件清洁无杂质。  |
|
 杂质会造成快速磨损和缩短部件寿命。  |
|
 1.确保发动机油底壳的所有部件没有磨损或损 坏。如有必要,更换所有磨损或损坏的部件。  |
|
