注意

9.9.确保连杆组件安装后有能感觉到的侧隙。使

用工具 (A)旋转曲轴以确保曲轴转动自如。

连杆和连杆盖之间的接头由裂解材料制成。 必须小心

处理连杆组件，避免损坏配合面。 如果连杆组件的配

合面发生损坏的话，则必须更换连杆组件。 新连杆组

件中连杆盖用螺栓固定在连杆上。

结束:

a. 安装发动机机油泵。 有关的正确步骤，请参阅拆解

和组装发动机机油泵-安装。

从连杆上分离连杆盖时只能使用一个软面锤，轻敲连

杆盖。

如果不使用软面锤的话，可能会导致连杆组件的裂解

表面损坏。

i06062438

曲曲轴轴主主轴轴承承-拆拆卸卸

(曲轴到位)

1.1.使用工具 (A)转动曲轴，直到可以接近连杆轴

承盖。

拆卸步骤

表  53

所需工具

工具

零件号

零件描述

数量

A

27610319

轴承工具

1

开始:

a. 拆下发动机机油泵。 有关正确的步骤，请参阅拆解

和组装发动机机油泵-拆卸。

注意

本步骤必须只能用于曲轴在位时主轴承轴瓦的拆卸和

安装。 必须在完成每对主轴承轴瓦的拆卸和安装步骤

后，才可拆卸下一对主轴承轴瓦。

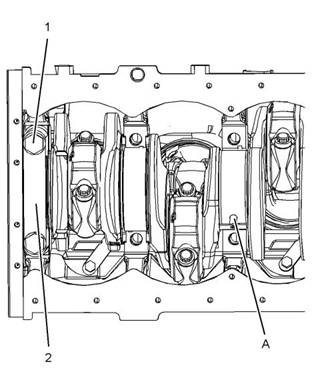

图204

g01139029

注:当间隙检查完成后，安装连杆轴承，并保持干

燥。为了便于最终组装，在连杆轴承上涂抹清洁的发

动机机油。

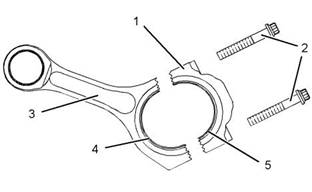

2.2.从连杆端部拆下防护盖并安装连杆轴承 (4)的

上半部分。确保轴承凸舌与连杆  (3)中的槽相

啮合。

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

3.3.在曲轴上拉放活塞和连杆组件。

4.4.在连杆盖 (1)中安装连杆轴承 (5)的下半部

分。确保轴承锁片与连杆盖  (1)中的槽相互啮

合。

注:不要将连杆盖的断裂面放在任何器具的表面上。

连杆盖必须平放在侧面，以防连杆盖断裂面损坏。

注:确保连杆盖上的编号与连杆上的编号相互匹配。

确保这两个编号都位于同侧。

5.5.安装连杆盖 (1)和连杆盖螺栓 (2)。

6.6.检查轴承间隙。有关正确步骤，请参阅拆解

和组装轴承间隙-检查。

7.7.拧紧连杆盖螺栓 (2)至扭矩为50N·m

(37lbft)。

8.8.顺时针再转动螺栓90±5度。用工具     (B)达

到正确的最终扭矩。

This document has been printed from SPI2. NOT FOR RESALE

114

UCNR4511

拆解和组装部分

注意

如果曲轴按错误的方向旋转，曲轴主轴承的锁键会在

曲轴和缸体之间移动，这可能导致曲轴和缸体同时或

其中之一损坏。

3.3.在曲轴轴颈中安装工具 (A)。

4.4.转动曲轴，以便拆下曲轴主轴承的上半部分。

注:主轴承上轴瓦有一个凹槽和两个油孔。

5.5.从缸体的6号主轴承上卸下止推垫圈   (3)。

i06062502

曲曲轴轴主主轴轴承承-安安装装

(曲轴到位)

安装步骤

表  54

所需工具

工具

零件号

27610319

21825617

-

零件描述

数量

A

轴承工具

千分表

1

1

1

图205

g03769476

B

磁性座和支架

注意

本步骤必须只能用于曲轴在位时主轴承轴瓦的拆卸和

安装。 必须在完成每对主轴承轴瓦的拆卸和安装步骤

后，才可拆卸下一对主轴承轴瓦。

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

注:组装之前，在曲轴主轴承上涂上清洁的发动机机

油。确保曲轴主轴承背面的锁键适合曲轴主轴承盖和

缸体的凹槽。

图206

g03769536

1.1.拆下螺栓 (1)和曲轴主轴承盖 (2)。

2.2.从曲轴主轴承盖 (2)上拆下曲轴主轴承的下半

部分。

注:主轴承下轴瓦是一个没有油孔的普通轴瓦。

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

115

拆解和组装部分

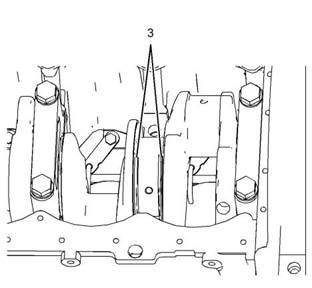

图208

g03769536

5.将止推垫圈  (3)安装到缸体的6号主轴承中。

6.重复步骤1至4，以安装其余的主轴承轴瓦、

主轴承盖和螺栓。

图207

g03769476

1.使用工具  (A)，在缸体中安装曲轴主轴承的上

半部分。不要用机油涂抹曲轴主轴承背面。

注:主轴承上轴瓦有一个凹槽和两个油孔。

2.在曲轴主轴承盖  (2)中安装曲轴主轴承的下半

部分。不要用机油涂抹曲轴主轴承背面。

注:主轴承下轴瓦是一个没有油孔的普通轴瓦。

注意

安装曲轴主轴承盖时零件号应朝向发动机前部。 可以

通过轴承盖底面上压印的编号 1 到 7  来识别曲轴主轴

承盖。 止推板用在 6  号主轴承上。

3.使用清洁的发动机机油或Molylube润滑螺栓

(1)的螺纹和垫圈表面。

4.将曲轴主轴承盖  (2)在缸体上放置到位，并安

装螺栓 (1) 。均匀地拧紧螺栓，以便把轴承盖

拉到位。确保轴承盖正确座入。

注:不要将主轴承盖轻敲到位，否则可能挤出轴瓦。

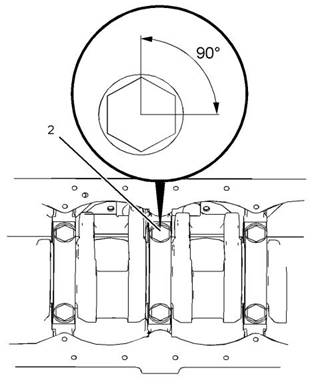

图209

g03769517

7.遵循步骤7.a.至7.c.，以拧紧曲轴主轴承盖

的螺栓 (1)。

This document has been printed from SPI2. NOT FOR RESALE

116

UCNR4511

拆解和组装部分

开始:

a.将每个螺栓(2)拧紧至扭矩为95N·m

(70lbft)。

a. 拆卸前壳体。 有关正确的步骤，请参阅拆解和组装

壳体（前）-拆卸。

b.在每个螺栓(2)上做一个分度标记。将每

个螺栓都再拧紧90±5度(1/4圈)。

b. 拆下飞轮壳体。 有关正确步骤，请参阅拆解和组装

飞轮壳-拆卸和安装。

c. 拆下发动机机油泵。 有关正确的步骤，请参阅拆解

和组装发动机机油泵-拆卸。

c.转动曲轴，确保没有卡滞。

d. 拆下活塞冷却喷嘴。 有关正确的步骤，请参阅拆解

和装配活塞冷却喷嘴-拆卸。

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

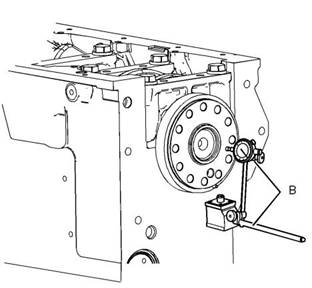

图210

g03769518

典型示例

8.8.检查曲轴的轴向间隙。向发动机前部推动曲

轴。将工具  (B)安装到缸体及曲轴背面。向

发动机后部推动曲轴。使用工具  (B)测量曲轴

的轴向间隙。允许的曲轴端隙为

0.21±0.60mm(0.0083±0.024in)。

结束:

a. 安装发动机机油泵。 有关的正确步骤，请参阅拆解

和组装发动机机油泵-安装。

i06062506

图211

g03758636

曲曲轴轴-拆拆卸卸

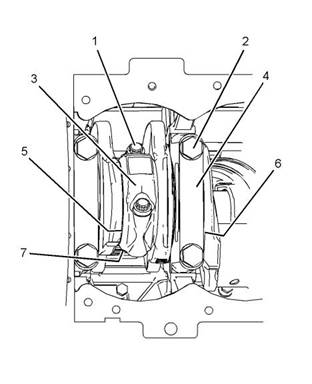

1.1.检查连杆和连杆盖 (3)的识别标记和位置。将

螺栓 (1)从连杆盖 (3)上拆下。拆下连杆盖和

连杆轴承 (5)（未显示）。将连杆  (7)（未显

示）向下定位在缸径中。对其余连杆盖重复步

骤1。

拆卸步骤

表  55

所需工具

注:拆拆卸卸其其余余连连杆杆盖盖时时，，确确保保曲曲轴轴轴承承表表面面不不受受损损

坏坏。。

工具

零件号

零件描述

数量

A

T401076

支架组件

2

2.2.检查缸体和主轴承盖 (4)的识别标记和位置。

将螺栓 (2)从主轴承盖 (4)上拆下。拆下主轴

承盖和下部主轴承 (6)（未显示）。对其余主

轴承盖重复步骤1。

This document has been printed from SPI2. NOT FOR RESALE

  注:主轴承下轴瓦是一个没有油孔的普通轴瓦。

(表  56, 续)

UCNR4511

117

拆解和组装部分

A

T401076

21825617

-

支架组件

千分表

2

1

1

B

磁性座和支架

注意

保持所有零件清洁无杂质。

杂质会造成快速磨损和缩短部件寿命。

注意

确保曲轴主轴承锁片与缸体和曲轴主轴承盖中的槽相

互啮合。

1.1.清洁曲轴，检查曲轴有无磨损或损坏。更多

资料，请参阅技术规格曲轴。如有必要，更换

曲轴或修复曲轴。

2.2.如有必要，安装曲轴齿轮。有关正确的步

骤，请参阅拆解和组装曲轴齿轮-拆卸和安

装。

3.3.确保缸体中的轴瓦母孔清洁。确保缸体中主

轴承螺栓的螺纹清洁且无损坏。

4.4.清洁主轴承轴瓦。检查主轴承轴瓦和止推垫

圈有无磨损或损坏。如有必要，更换主轴承轴

瓦。

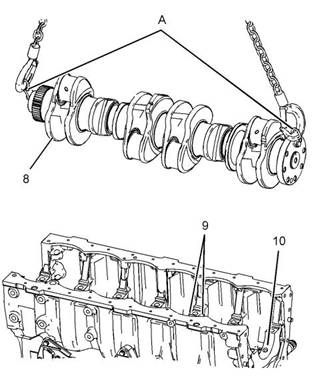

图212

g03758637

3.3.将工具 (A)和适当的起吊设备连接到曲轴  (7)

上。曲轴的重量约为79kg(175lb)。

注:如果更换了主轴承轴瓦，检查之前是否安装了加

大尺寸的主轴承轴瓦。

4.4.将曲轴 (8)从缸体上拆下。

5.5.对于7号主轴承，从缸体上拆下两个止推垫圈

(9)。

6.6.将主轴承上轴瓦 (10)从缸体上拆下。

注:主轴承上轴瓦有一个凹槽和两个油孔。

7.7.如有必要，拆卸曲轴齿轮。有关正确的步

骤，请参阅拆解和组装曲轴齿轮-拆卸和安

装。

i06062501

曲曲轴轴-安安装装

安装步骤

表  56

所需工具

工具

零件号

零件描述

数量

(续)

This document has been printed from SPI2. NOT FOR RESALE

118

UCNR4511

拆解和组装部分

图213

g03758637

图214

g03758636

5.将主轴承上轴瓦  (9)安装到缸体上。确保主轴

承后上轴瓦的定位凸舌座入缸体的槽中。

10.将主轴承轴瓦  (6)安装到主轴承盖 (4)中。

确保主轴承下轴瓦的定位凸舌正确座入轴承盖

的槽中。

注:主轴承上轴瓦有一个凹槽和两个油孔。

注:主轴承下轴瓦是一个没有油孔的普通轴瓦。

6.使用清洁的发动机机油润滑主轴承上轴瓦   (9)

。

11.使用清洁的发动机机油润滑主轴承轴瓦   (6)

和曲轴的轴颈。将主轴承盖  (4)安装到缸体。

7.将工具  (A)和适当的起吊设备连接到曲轴  (7)

上。曲轴的重量约为79kg(175lb)。

注:确保主轴承盖的位置和方向正确。主轴承上下轴

瓦的定位凸舌应在发动机的同一侧。

8.使用适当的起吊设备将曲轴  (7)安装到缸体

上。安装曲轴过程中，确保不要损坏曲轴轴

承表面。

12.使用清洁的发动机机油润滑螺栓  (2)的螺

纹。使用清洁的发动机机油润滑螺栓  (2)的端

部底面。

9.在止推垫圈  (8)上涂抹清洁的发动机机油。将

止推垫圈安装到7号主轴承上。

13.将螺栓  (2)安装到主轴承盖 (4) 中。均匀地

拧紧螺栓，以便把轴承盖拉到位。确保轴承盖

正确座入。重复步骤10至13，安装其余主轴

承轴瓦、主轴承盖和螺栓。

注:不要将主轴承盖轻敲到位，否则可能挤出轴瓦。

14.使用清洁的发动机机油润滑连杆轴承。确保

连杆轴承的定位凸舌正确座入连杆 (7)（未显

示）和连杆盖 (3)中。

15.将连杆  (7)（未显示）定位到曲轴上。

This document has been printed from SPI2. NOT FOR RESALE

  16.使用清洁的发动机机油润滑连杆轴承       (5)

UCNR4511

119

拆解和组装部分

（未显示）。将连杆盖  (3)安装到连杆  (7)

（未显示）上。确保正确定位识别标记。

17.将螺栓  (1)安装到连杆盖 (3)上，均匀拧紧螺

栓，将连杆盖拉到位。重复步骤14至17，安

装其余连杆轴承、连杆盖和螺栓。

18.转动曲轴，确保没有卡滞。

图215

g03765878

This document has been printed from SPI2. NOT FOR RESALE

120

UCNR4511

拆解和组装部分

图216

g03761077

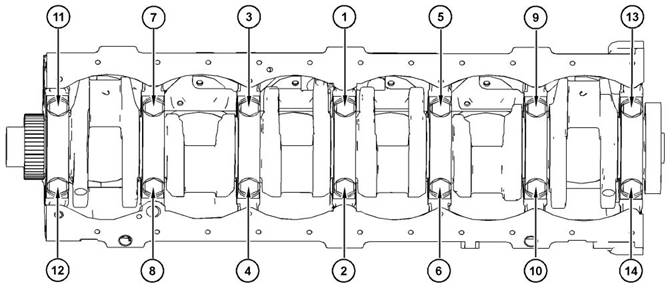

主轴承盖螺栓的拧紧顺序

19.遵循步骤19.a.至19.c.，以拧紧曲轴主轴

承盖的螺栓 (2)。

a.按照图216所示的数字顺序，将每个螺栓

(2)拧紧至扭矩为95N·m(70lbft)。

b.在每个螺栓(2)上做一个分度标记。按照

图216所示的数字顺序，将每个螺栓额外

拧紧90±5度（1/4圈）。

c.转动曲轴，确保没有卡滞。

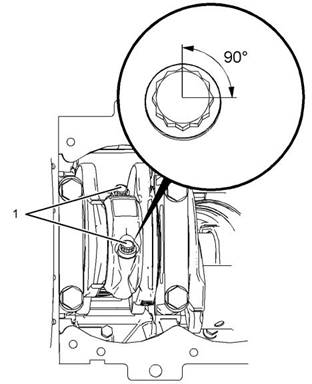

图217

g03761076

20.遵循步骤到步骤，拧紧连杆盖的螺栓  (1)。

a.将每个螺栓(1)拧紧至扭矩为50N·m

(36.87800lbft)。

b.在每个螺栓上做一个指示标记。将每个螺

栓都再拧紧90±5度(1/4圈)。

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

121

拆解和组装部分

(表  57, 续)

c.确保连杆组件安装后有能感觉到的侧隙。

转动曲轴，确保没有卡滞。

-

-

-

-

轴承拉拔器

螺钉

1

1

1

2

A

十字挡块

拉拔器腿

开始:

a. 拆下曲轴。 有关正确步骤，请参阅拆解和装配曲轴

-拆卸。

图218

g03767476

典型示例

2121..检查曲轴的轴向间隙。向发动机前部推动曲

轴。将工具  (B)安装到缸体及曲轴背面。向

发动机后部推动曲轴。使用工具  (B)测量曲轴

的轴向间隙。允许的曲轴端隙为

0.21±0.60mm(0.0083±0.024in)。

图219

g03781900

结束:

1.1.在曲轴齿轮 (2)上做临时标记，以便于安装。

a. 安装活塞冷却喷嘴。 有关正确的步骤，请参阅拆解

和装配活塞冷却喷嘴-拆卸。

2.2.使用工具 (A)将曲轴齿轮 (2)从曲轴  (1)上拆

下。

b. 安装发动机机油泵。 有关的正确步骤，请参阅拆解

和组装发动机机油泵-安装。

3.3.如有必要，将键 (3)从曲轴 (1)上卸下。

c. 安装飞轮壳体。 有关正确步骤，请参阅拆解和组装

飞轮壳-拆卸和安装。

安装步骤

表  58

d. 安装前壳体。 有关正确的步骤，请参阅拆解和组装

壳体（前）-安装。

所需工具

工具

零件号

零件描述

数量

i06062455

B

-

热板

1

曲曲轴轴齿齿轮轮-拆拆卸卸和和安安装装

1.1.确保所有部件清洁、无磨损或损坏。如有必

要，更换所有磨损或损坏的部件。

拆卸步骤

表  57

所需工具

工具

零件号

零件描述

数量

(续)

This document has been printed from SPI2. NOT FOR RESALE
