Perkins珀金斯850-854F柴油发动机T421641气缸体总成
详细描述

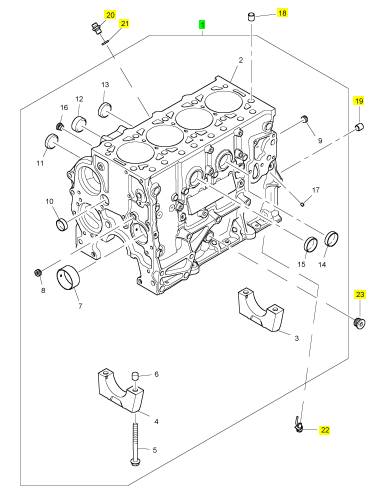

项目 零配件号码 最新件号 描述
1 1 气缸体总成
1 1 气缸体总成
18 T411812 1 T411812 合钉
19 T411812 3 T411812 合钉
20 T411796 1 T411796 连接
21 T411815 1 T411815 垫圈
22 T412466 4 T412466 活塞冷却喷射
23 T412481 1 T412481 栓塞

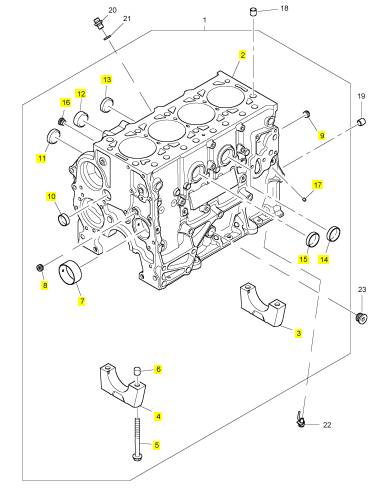

项目 零配件号码 最新件号 描述
2 1 气缸体
3 1 曲轴瓦盖
4 4 曲轴瓦盖
5 T411811 10 T411811 螺旋
6 T411812 10 T411812 合钉
7 T419837 1 T419837 凸轮轴衬套
7 T411813 1 T419837 凸轮轴衬套
8 T411799 1 T411799 栓塞
9 T411799 2 T411799 栓塞
10 T412433 1 T412433 栓塞
11 T412422 1 T412422 栓塞
12 T412422 1 T412422 栓塞
13 T412422 1 T412422 栓塞
14 T412422 1 T412422 栓塞
15 T412422 1 T412422 栓塞
16 T411810 1 T411810 栓塞
17 T411805 4 T411805 栓塞

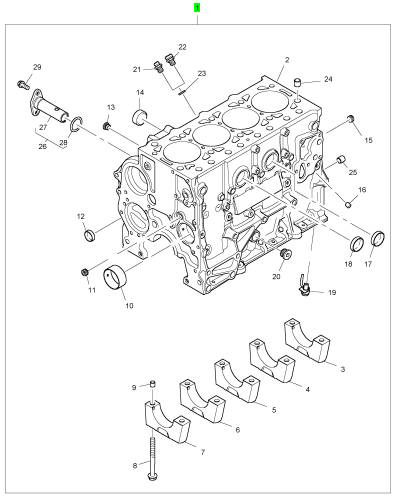

项目 零配件号码 最新件号 描述
1 T421641 1 T421641 气缸体总成
项目 零配件号码 最新件号 描述
2 1 气缸体
3 1 曲轴瓦盖
4 1 曲轴瓦盖
5 1 曲轴瓦盖
6 1 曲轴瓦盖
7 1 曲轴瓦盖
8 T411811 10 T411811 螺旋
9 T411812 10 T411812 合钉
10 T419837 1 T419837 凸轮轴衬套
11 T411799 1 T411799 栓塞
12 T412433 1 T412433 栓塞
13 T411810 1 T411810 栓塞
14 T412422 3 T412422 栓塞
15 T411799 2 T411799 栓塞
16 T411805 4 T411805 栓塞
17 T412422 1 T412422 栓塞
18 T412422 1 T412422 栓塞
19 T412466 4 T412466 活塞冷却喷射
20 T412481 1 T412481 栓塞
21 T411796 1 T411796 连接
22 T419886 1 T419886 连接
23 T411815 1 T411815 垫圈
24 T411812 2 T411812 合钉
25 T411812 2 T411812 合钉
26 T419762 1 T419762 压力阀
29 2314 F003 2 2314 F003 螺旋
|
