康明斯发动机、柴油发电机组维护保养指南

目录

概述




概述

TOC

康明斯公司推荐按照本节中的维护保养规程来维护保养系统。

如果系统的工作环境温度低于 -18°C [0°F] 或高于38°C [100°F],应缩短维护保养间隔时间。在多尘环境中工作,或者频繁停机,同样也需要缩短维护保养间隔时间。对于使用天然气燃料的发电机组,如果其长期在低于 70% 的负荷工况下运转,则也需要缩短维护保养间隔时间。可向当地的 Cummins® 特约维修站询问推荐的维护保养间隔。

某些维护保养程序需要专用工具,或必须由合格的技师进行。要得到更多的信息,请和当地的 Cummins® 特约维修站联系。

如果系统配备有非康明斯公司生产或提供的零部件或附件,请参考相应零部件制造商的维护保养建议。

如果未对 OEM 供应的设备和部件进行正确维护保养,则可能会影响发动机的性能和可靠性。

用本节中提供的表格可以方便地做好维护保养记录。

102-004   工具要求

目录

概述




概述

TOC

本手册介绍的大多数保养作业,都可以用普通工具进行。

下面列出的是某些维护保养操作中所要使用的专用工具。

工具零件号

描述

ST-1293

Burroughs 皮带张力规(V 形皮带)

3823772

皮带张紧计(风扇皮带)

3375049

机油滤清器扳手

3400158

冷却液和燃油滤清器扳手

3376592

扭矩扳手(英寸磅)

3822575

喷油器和气门调整组件

工具描述和使用方法请参考相关章节。请与最近的 Cummins® 特约维修站联系,以获得所需的维修工具。

上次改进日期:  28-四月-2011

102-002   维护保养规程 目录

概述

工业用和船用



旋装式机油滤清器,不带离心器和 Centinel™

旋装式机油滤清器,带离心器但不带 Centinel™

旋装式机油滤清器,不带离心器但带有 Centinel™

旋装式机油滤清器,带有离心器和 Centinel™

不带 Centinel™ 的 Eliminator™

带 Centinel™ 的 Eliminator™

发电用



旋装式机油滤清器,不带离心器和 Centinel™

旋装式机油滤清器,带离心器但不带 Centinel™

旋装式机油滤清器,不带离心器但带有 Centinel™

旋装式机油滤清器,带有离心器和 Centinel™

不带 Centinel™ 的 Eliminator™

带 Centinel™ 的 Eliminator™

机油更换间隔



机油滤清器

全部应用类型

冷却液更换间隔




概述

TOC

先前的维护保养间隔中要求的所有步骤也必须执行。

为了更加方便,下面给出了一些章节号,其中还包含有关执行维护保养的具体说明。

K38、K50、QSK38 和 QSK50 系列发动机具有以下机油过滤选装件:

工业用和船用 旋装式机油滤清器,不带离心器和 Centinel™ 旋装式机油滤清器,带离心器但不带 Centinel™ 旋装式机油滤清器,不带离心器但带有 Centinel™ 旋装式机油滤清器,带有离心器和 Centinel™ 不带 Centinel™ 的 Eliminator™ 带 Centinel™ 的 Eliminator™。 发电用 旋装式机油滤清器,不带离心器和 Centinel™ 旋装式机油滤清器,带离心器但不带 Centinel™ 旋装式机油滤清器,不带离心器但带有 Centinel™ 旋装式机油滤清器,带有离心器和 Centinel™ 不带 Centinel™ 的 Eliminator™ 带 Centinel™ 的 Eliminator™。

以下为这些发动机应用类型和所使用的专用机油滤清器选装件适用的维护保养规程。




工业用和船用

TOC

旋装式机油滤清器,不带离心器和 Centinel™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 机油和滤清器 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 旋装式机油滤清器,带离心器但不带 Centinel™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 机油和滤清器 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 Fleetguard® 离心机 - 清洁 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 旋装式机油滤清器,不带离心器但带有 Centinel™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 Centinel™ 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 1000 小时或 1 年时的维护保养步骤     (章节6) 机油滤清器 - 更换 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 旋装式机油滤清器,带有离心器和 Centinel™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 Centinel™ 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 机油分析 - 检查 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 空-空中冷器 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 1000 小时或 1 年时的维护保养步骤     (章节6) 机油滤清器 - 更换 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 Fleetguard® 离心式滤清器 - 清洁 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 不带 Centinel™ 的 Eliminator™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 Centinel™ 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 Eliminator™ 滤清器旋转 - 检查 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 250 小时或 1 年时的维护保养步骤     (章节5) 机油和滤清器 - 更换 1000 小时或 1 年时的维护保养步骤     (章节6) Eliminator™ 滤清器离心机 - 清洁并检查 Eliminator™ 滤清器 - 检查 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 带 Centinel™ 的 Eliminator™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 Eliminator™ 滤清器旋转 - 检查 Centinel™ 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 1000 小时或 1 年时的维护保养步骤     (章节6) Eliminator™ 滤清器离心机 - 清洁 Eliminator™ 滤清器 - 检查 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查




发电用

TOC

旋装式机油滤清器,不带离心器和 Centinel™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 250 小时或 1 年时的维护保养步骤     (章节5) 机油和滤清器 - 更换 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 曲轴箱呼吸器芯 - 更换 旋装式机油滤清器,带离心器但不带 Centinel™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 机油和滤清器 - 更换 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 Fleetguard® 离心机 - 清洁 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 曲轴箱呼吸器芯 - 更换 旋装式机油滤清器,不带离心器但带有 Centinel™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 Centinel™ 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 1000 小时或 1 年时的维护保养步骤     (章节6) 机油和滤清器 - 更换 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 曲轴箱呼吸器芯 - 更换 旋装式机油滤清器,带有离心器和 Centinel™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 Centinel™ 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 机油分析 - 检查 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 空-空中冷器 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 1000 小时或 1 年时的维护保养步骤     (章节6) 机油滤清器 - 更换 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 Fleetguard® 离心式滤清器 - 清洁 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 曲轴箱呼吸器芯 - 更换 不带 Centinel™ 的 Eliminator™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 Eliminator™ 滤清器旋转 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 250 小时或 1 年时的维护保养步骤     (章节5) 机油和滤清器 - 更换 1000 小时或 1 年时的维护保养步骤     (章节6) Eliminator™ 滤清器离心机 - 清洁 Eliminator™ 滤清器 - 压力检查 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 曲轴箱呼吸器芯 - 更换 带 Centinel™ 的 Eliminator™ 每日一次的维护保养步骤     (章节3) 曲轴箱呼吸器管 - 检查 燃油/水分离器 - 放水 机油油位 - 检查 Centinel™ 机油油位 - 检查 冷却液液位 - 检查 海水滤网 - 清洁 空气滤清器粗滤器 - 清洁 进气管 - 检查 空气滤清器进气阻力 - 检查 气罐和储液罐 - 放水 船用变速箱 - 检查 驱动皮带 - 检查 远程安装燃油滤清器2 - 排放 Eliminator™ 滤清器旋转 - 检查 远程安装燃油滤清器2 - 检查 250 小时或 6 个月时的维护保养步骤     (章节4) 燃油滤清器(旋装式)1 - 更换 燃油滤清器(第 1 级)2 - 更换 燃油滤清器(第 2 级)2 - 更换 冷却液滤清器 - 更换 冷却风扇 - 检查 辅助冷却液添加剂 (SCA) 和防冻液浓度 - 检查 锌阳极 - 检查 CENSE™ 数据记录器 - 复位6 发动机前支架 - 检查 发动机悬置 - 检查 水泵漏水孔滤清器 - 检查 1000 小时或 1 年时的维护保养步骤     (章节6) Eliminator™ 滤清器离心机 - 清洁 Eliminator™ 滤清器 - 压力检查 1500 小时或 1 年时的维护保养步骤     (章节7) 发动机蒸汽清洗 - 清洗 顶置机构外基圆 (OBC) - 调整1,3 顶置机构(行程法)- 调整1,3 发动机机油加热器 - 检查 冷却液加热器 - 检查 风扇驱动惰轮臂总成 - 检查 散热器软管 - 检查 冷却风扇皮带张紧器 - 检查 空气压缩机排气管 - 检查 蓄电池 - 检查 蓄电池电缆与连接 - 检查 6000 小时或 2 年时的维护保养步骤     (章节8) 燃油泵 - 标定1,4 冷却系统 - 冲洗 皮带驱动风扇毂 - 检查 海水泵 - 检查 水泵 - 检查 空气压缩机卸荷阀和阀总成 - 检查 6000 小时时的维护保养步骤     (章节9) 喷油器 - 标定1,4 涡轮增压器 - 检查能否继续使用 10,000 小时时的维护保养步骤     (章节10) 喷油器 - 更换2,5 粘性减振器 - 检查 曲轴箱呼吸器芯 - 更换

1.   仅机械促动喷油器发动机。

2.   仅电动喷油器发动机。

3.   在 1500 小时的初次调整之后,建议在间隔为 6000 小时或 2 年的喷油器标定前不要再次调整气门和喷油器。

4.   标定必须在 Cummins® 特约维修站完成。

5.   推荐在发动机使用寿命一半时进行重装。使用寿命一半的长短随应用类型的不同而不同。如果不能确定间隔,请联系 Cummins® 特约维修站。

6.   仅 CENSE™ CM530 模块。在 CM2330 模块上,不需要复位。




机油更换间隔

TOC

 注意

使用合成基机油并不能延长机油更换间隔。由于腐蚀、沉积物和磨损等因素的影响,延长机油更换间隔可能会缩短发动机的使用寿命。

 注意

当燃料消耗率小于所示的最小值时,延长机油更换间隔的时间不要超过所示的最大点。这样做可能因与轻载发动机相关的机油退化过程造成发动机使用寿命缩短。

不得延长机油和滤清器更换周期至超出保养规程中规定的方案,除非使用图表法。参考本节的机油更换间隔图表。

图表法不能使操作 Centinel™ 系统的客户受益。因此,利用 Centinel™ 系统时应始终使用固定小时法。

SMALL | MEDIUM | LARGE

 注意

燃料消耗记录不准确可能造成机油更换间隔不正确,从而引起发动机过早磨损和/或积碳。

 注意

当燃料消耗率小于所示的最小值时,延长机油更换间隔的时间不要超过所示的最大点。这样做可能因与轻载发动机相关的机油退化过程造成发动机使用寿命缩短。

可使用下列建议的方法之一确定机油更换间隔:

固定小时法(基于固定的小时或月,以先到者为准) 图表法(基于已知的燃料消耗率,结合机油分析程序)

推荐采用图表法以获得最低的总体运行成本,同时保护发动机。

当使用图表法确定正确的发动机机油和滤清器更换间隔时,需要下列资料。

润滑系统容量(集油槽加上所有远程油箱的容量) 平均燃料消耗率 机油等级为标准或优质 机油分析来演示图表法间隔是可以接受的。

了解接近油尺高油位标记所需的机油量后才能确定集油槽容量。针对所有 Cummins® 发动机的操作和维护保养手册中列出了油底壳容量。使用图表法时必须了解总系统容量。参考下述步骤中的集油槽容量信息。参考第 V 节中的步骤 018-017。

要有效使用图表法,必须保留并维护精确的燃油消耗记录。使用图表法时燃油消耗信息的单位必须是升/小时或加仑/小时。由于发动机工作负载循环的增加或减少,随着时间的推移燃料消耗率可能改变。在给定的机油更换间隔内确定平均燃料消耗最基本的就是精确的记录。

对于特定的发动机系列,根据系统容量用图表进行分类和标示。选择代表待查发动机机型正确润滑系统容量的图表。表的左纵轴表示以加仑每小时为单位的燃油消耗量。在适用的间隔曲线上画一条水平线以确定燃料消耗率的交点。从这个交点向下画一条垂直线,直至与代表小时数的横轴相交。这个点代表可接受的机油更换间隔。

机油滤清器

当使用优质等级机油曲线确定机油更换间隔时,应使用与之匹配的优质机油滤清器。优质滤清器采用合成介质材料,同传统的纤维介质相比,在整个使用寿命中具有更高的过滤效率,并且延长了介质寿命。优质全流式滤清器由合成介质制造,在滤清器外部具有 StrataPore™ 标志。StrataPore ™ 滤清器能够为延长的维护保养间隔提供足够的效率、容量和强度。

全部应用类型

SMALL | MEDIUM | LARGE

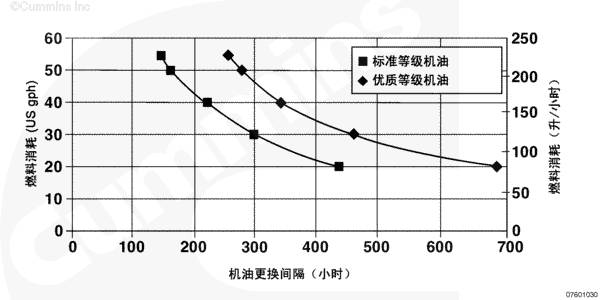

K38 机油更换间隔 - 113 升 [30 加仑] 集油槽(带旋装式或 Eliminator™ 滤清器)

SMALL | MEDIUM | LARGE

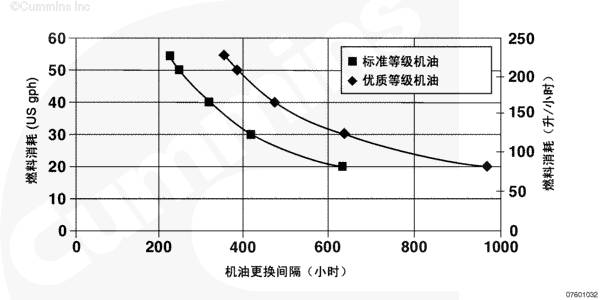

K38 机油更换间隔 - 140 升 [37 加仑] 集油槽(带旋装式或 Eliminator™ 滤清器)

SMALL | MEDIUM | LARGE

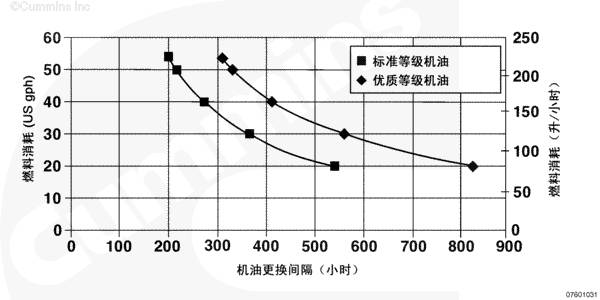

K38 机油更换间隔 - 166 升 [44 加仑] 集油槽(带旋装式或 Eliminator™ 滤清器)

SMALL | MEDIUM | LARGE

K38 机油更换间隔 - 185 升 [49 加仑] 集油槽(带旋装式或 Eliminator™ 滤清器)

SMALL | MEDIUM | LARGE

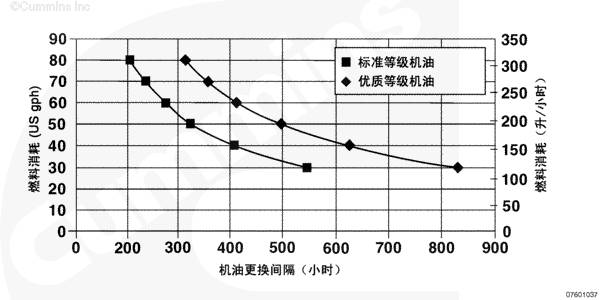

K50 和 QSK50 机油更换间隔 - 151 升 [40 加仑] 集油槽(带旋装式或 Eliminator™ 滤清器)

SMALL | MEDIUM | LARGE

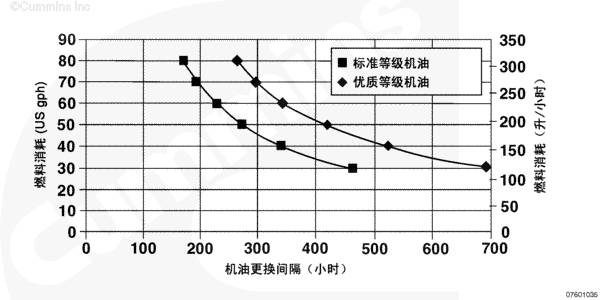

K50 和 QSK50 机油更换间隔 - 178 升 [47 加仑] 集油槽(带旋装式或 Eliminator™ 滤清器)

SMALL | MEDIUM | LARGE

K50 和 QSK50 机油更换间隔 - 204 升 [54 加仑] 集油槽(带旋装式或 Eliminator™ 滤清器)

SMALL | MEDIUM | LARGE

K50 和 QSK50 机油更换间隔 - 216 升 [57 加仑] 集油槽(带旋装式或 Eliminator™ 滤清器)




冷却液更换间隔

TOC

568 升 [150 加仑] 以下冷却系统的维护保养间隔



系统容量(单位:升 [加仑])



79-144 [21-30]

117-189 [31-50]

193-284 [51-75]

288-378 [76-100]

382-568 [101-150]

小时

SCA 单位

751-1000

25

50

80

75

150

501-750

20

35

60

100

110

251-500

15

25

40

50

75

0-250

10

15

20

25

40

1514 升 [400 加仑] 以下冷却系统的维护保养间隔



系统容量(单位:升 [加仑])



572-757 [151-200]

761-946 [201-250]

950-1135 [251-300]

1139-1325 [301-350]

1329-1514 [351-400]

小时

SCA 单位

751-1000

200

250

300

350

400

751-1000

150

190

225

260

300

251-500

100

125

150

175

200

0-250

50

65

75

90

100

注:

A.   关于冷却系统的总容量请咨询车辆设备制造商的维护保养信息。

B.   当排空并更换冷却液时,始终在冷却系统中按每加仑 1.5 个单位预加注 SCA。该浓度不得降低到 1.2 个单位以下,并且当浓度超过 3 个单位时,必须加以控制。当浓度低于 1.2 个单位时需要采取的措施包括更换滤清器和预加注液体;1.2 到 3.0 个单位时,仅需要更换滤清器;高于 3.0 个单位时,每次更换机油时进行测试,直到浓度降到 3.0 个单位或以下。

C.  有关冷却液滤清器零件号和 SCA 容量,参考第 V 节中的步骤 018-024。

D.  在每次更换机油时都应更换冷却液滤清器以保护冷却系统。参考冷却液容量表,以确定对于给定冷却系统容量和机油更换间隔使用合适的冷却液滤清器。
