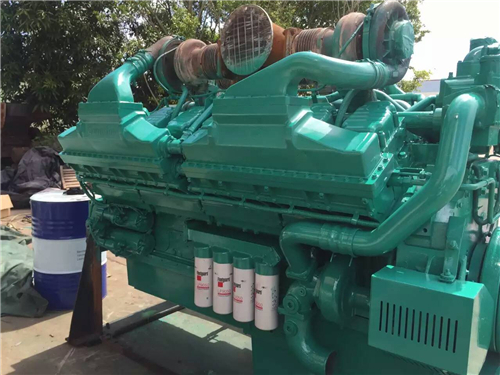

康明斯QSK78柴油发动机维护保养规程
概述
为了方便起见,下面列出了含有特殊说明的节号,以便执行维护保养规程中列出的维护保养检查。
以最先到达的间隔为准进行维护保养。每次达到规定的维护保养间隔时,应执行维护保养规程规定的所有先前的维护保养检查。
康明斯QSK78 发动机具有以下机油过滤选装件:
工业用发动机
带 Centinel™ 的 Eliminator™
不带 Centinel™ 的 Eliminator™
发电用发动机
带 Centinel™ 的 Eliminator™
不带 Centinel™ 的 Eliminator™
带 Centinel™ 的旋装式机油滤清器
不带 Centinel™ 的旋装式机油滤清器
针对所使用的专用机油过滤选项参考适当的维护保养规程。
工业用康明斯QSK78柴油发动机
带 Centinel™ 的 Eliminator™
每日一次的维护保养步骤 (章节3)
异常的发动机噪声 - 检查
油水分离器 - 放水
机油油位 - 检查
冷却液液位 - 检查
空气滤清器预滤器 - 检查
空气滤清器阻力 - 检查(机械和真空式)
单体重载干式空气滤清器滤芯 - 检查 (1)
双体重载干式空气滤清器滤芯 - 检查 (1)
筒式空气滤清器芯 - 检查 (1)
进气管 - 检查
气罐和储液罐 - 放水
Eliminator™ 滤清器 - 检查
Centinel™ 系统 - 检查
250 小时或 6 个月时的维护保养步骤(2) (章节4)
曲轴箱呼吸器管 - 检查能否继续使用
辅助冷却液添加剂 (SCA) - 检查 (2)
冷却液滤清器 - 更换 (3)
空气压缩机空气滤清器滤芯 - 更换
机油分析 - 检查
发动机软管 - 检查
冷却风扇驱动皮带 - 检查
充电机驱动皮带 - 检查
自动皮带张紧器(充电机)- 检查
冷却风扇 - 检查
发动机前支架 - 检查
发动机悬置 - 检查
Eliminator™ 滤清器 - 检查(压降)
CENSE™ 数据记录器 - 复位
500 小时时的维护保养步骤 (章节6)
燃油滤清器(旋装式)- 更换 (1)
1,000 小时或 1 年时的维护保养步骤 (2) (章节7)
机油和滤清器 - 更换
预润滑机油泵 - 检查(阀安装)
Eliminator 滤清器离心机 - 清洁
Eliminator™ 滤清器 - 清洁
机油油位传感器 - 清洁
1500 小时或 1 年时的维护保养步骤 (章节8)
Fleetguard® 离心机 - 清洁
6,000 小时或 3 年时的维护保养步骤 (2) (章节9)
Eliminator 滤清器离心机 - 更换(密封垫)
10,000 小时时的维护保养步骤 (章节10)
喷油器 - 更换
10,000 小时或 2 年时的维护保养步骤(2) (章节11)
发动机蒸汽清洗 - 清洗
风扇驱动惰轮臂总成 - 检查
风扇驱动惰轮皮带轮总成 - 调整
蓄电池 - 检查
冷却系统 - 冲洗
皮带驱动风扇毂 - 检查
水泵 - 检查
涡轮增压器 - 检查能否继续使用
空气压缩机 - 检查
空气压缩机卸荷阀和阀总成 - 检查
粘性减振器 - 检查能否继续使用
12,000 小时或 6 年时的维护保养步骤 (2) (章节12)
Eliminator™ 滤清器 - 检查(液压马达)
Eliminator 滤清器离心机 - 检查能否继续使用
不带 Centinel™ 的 Eliminator™
每日一次的维护保养步骤 (章节3)
异常的发动机噪声 - 检查
油水分离器 - 放水
机油油位 - 检查
冷却液液位 - 检查
空气滤清器预滤器 - 检查
空气滤清器阻力 - 检查(机械和真空式)
单体重载干式空气滤清器滤芯 - 检查 (1)
双体重载干式空气滤清器滤芯 - 检查 (1)
筒式空气滤清器芯 - 检查 (1)
进气管 - 检查
气罐和储液罐 - 放水
Eliminator™ 滤清器 - 检查
发电用康明斯QSK78柴油发动机
带 Centinel™ 的 Eliminator™
每日一次的维护保养步骤 (章节3)
异常的发动机噪声 - 检查
油水分离器 - 放水
机油油位 - 检查
冷却液液位 - 检查
空气滤清器预滤器 - 检查
空气滤清器阻力 - 检查(机械和真空式)
单体重载干式空气滤清器滤芯 - 检查 (1)
双体重载干式空气滤清器滤芯 - 检查 (1)
筒式空气滤清器芯 - 检查 (1)
进气管 - 检查
气罐和储液罐 - 放水
Eliminator™ 滤清器 - 检查
Centinel™ 系统 - 检查
250 小时或 6 个月时的维护保养步骤(2) (章节4)
曲轴箱呼吸器管 - 检查能否继续使用
辅助冷却液添加剂 (SCA) - 检查 (2)
冷却液滤清器 - 更换 (3)
空气压缩机空气滤清器滤芯 - 更换
机油分析 - 检查
发动机软管 - 检查
冷却风扇驱动皮带 - 检查
充电机驱动皮带 - 检查
自动皮带张紧器(充电机)- 检查
冷却风扇 - 检查
发动机前支架 - 检查
发动机悬置 - 检查
Eliminator™ 滤清器 - 检查(压降)
500 小时时的维护保养步骤 (章节6)
燃油滤清器(旋装式)- 更换 (1)
1,000 小时或 1 年时的维护保养步骤 (2) (章节7)
机油和滤清器 - 更换
预润滑机油泵 - 检查(阀安装)
Eliminator 滤清器离心机 - 清洁
Eliminator™ 滤清器 - 清洁
机油油位传感器 - 清洁
1500 小时或 1 年时的维护保养步骤 (章节8)
Fleetguard® 离心机 - 清洁
6,000 小时或 3 年时的维护保养步骤 (2) (章节9)
Eliminator™ 滤清器离心机 - 更换(密封垫)
10,000 小时时的维护保养步骤 (章节10)
喷油器 - 更换
10,000 小时或 2 年时的维护保养步骤(2) (章节11)
发动机蒸汽清洗 - 清洗
风扇驱动惰轮臂总成 - 检查
风扇驱动惰轮皮带轮总成 - 调整
蓄电池 - 检查
冷却系统 - 冲洗
皮带驱动风扇毂 - 检查
水泵 - 检查
涡轮增压器 - 检查能否继续使用
空气压缩机 - 检查
空气压缩机卸荷阀和阀总成 - 检查
粘性减振器 - 检查能否继续使用
12,000 小时或 6 年时的维护保养步骤 (2) (章节12)
Eliminator™ 滤清器 - 检查(液压马达)
Eliminator 滤清器离心机 - 检查能否继续使用
不带 Centinel™ 的 Eliminator™
备注:
燃油和空气滤清器更换间隔可以根据阻力极限值确定(参考第 V 节)。
执行首先到期的维护保养(小时/月),并执行上次维护保养间隔的所有检查。
如果按照康明斯公司标准严格保持 SCA 浓度水平,冷却液滤清器更换间隔可以延长至 500 小时/6 个月。参考本手册的第 V 节,测试并调整辅助冷却液添加剂 (SCA) 浓度水平。
“完全按配比的冷却液”和“延长维护保养 (ES) 冷却液”的冷却液更换间隔不同,参考本手册中的第 V 节。
注: 有关 Eliminator™ 机油滤清器系统的更多信息,请参考《Eliminator™ 滤清器服务公告》(公告号 3666253)。
对于不允许使用 Centinel™ 高级机油管理系统的地区,机油更换间隔必须使用下面机油排放章节中所述的图表法来确定。
康明斯QSK78柴油发动机机油更换间隔时间
注意
使用合成基机油并不能延长机油更换间隔。由于腐蚀、沉积物和磨损等因素的影响,延长机油更换间隔可能会缩短发动机的使用寿命。
注意
当燃料消耗率小于所示的最小值时,延长机油更换间隔的时间不要超过所示的最大点。这样做可能因与轻载发动机相关的机油退化过程造成发动机使用寿命缩短。
不得延长机油和滤清器更换间隔,超出保养规程中规定的方案,除非使用图表法。参考本节的机油更换间隔图表。对于配备 Centinel™ 系统的发动机,机油更换间隔需使用机油分析确定(参考《Cummins® 发动机机油和机油分析建议》(公告号 3810340),而不能使用图表法。
Centinel™ 维持机油添加剂组件的功效,但如果污染物或氧化/硝化导致化学性能变差,则需更换机油。
注意
燃料消耗记录不准确可能造成机油更换间隔不正确,从而引起发动机过早磨损和/或积碳。
注意
当燃料消耗率小于所示的最小值时,延长机油更换间隔的时间不要超过所示的最大点。这样做可能因与轻载发动机相关的机油退化过程造成发动机使用寿命缩短。
可使用下列建议的方法之一确定机油更换间隔:
固定小时法(基于固定的小时或月,以先到者为准)
图表法(基于已知的燃料消耗率,结合机油分析程序)
Centinel™ 系统,带有机油分析程序。
推荐采用图表法以获得最低的总体运行成本,同时保护发动机。
当使用图表法确定正确的发动机机油和滤清器更换间隔时,需要下列资料。
润滑系统容量(集油槽加上所有远程油箱的容量)
平均燃料消耗率
机油等级为标准或优质
机油分析来演示图表法间隔是可以接受的。
了解触及机油尺高油位刻度线所需的机油量和机器上所有连续环流的远程油箱的容量,即可确定系统容量。针对所有康明斯发动机的操作和维护保养手册中列出了油底壳容量。使用图表法时必须了解总系统容量。使用下列步骤来了解集油槽容量的信息。参考第 V 节中的步骤 018-017。 如果机器除发动机集油槽外还配备有一个远程安装式储油罐的机油储备系统,确定系统总容积时必须在发动机集油槽容积的基础上计入储油罐容积。这只适用于机油连续环流的远程油箱。Centinel™ 补充油箱容积无需计入系统容积中,因为发动机机油没有连续环流过此油箱。
对于配备机油连续环流的远程油箱的发动机(非 Centinel™ 补充油箱),更换机油时除了更换发动机集油槽中的机油外,还必须更换该油箱中的机油。
为有效使用图表法,必须保持和保留精确的燃油消耗记录。使用图表法时燃油消耗资料的单位必须是升/小时或加仑/小时。由于发动机工作负载循环的增加或减少,随着时间的推移燃料消耗率可能改变。在给定的机油更换间隔内确定平均燃料消耗最基本的就是精确的记录。
对于特定的发动机系列,根据系统容量用图表进行分类和标示。选择代表待查发动机机型正确润滑系统容量的图表。表的左纵轴表示以加仑每小时为单位的燃料消耗量。在适用的间隔曲线上画一条水平线以确定燃料消耗率的交点。从这个交点向下画一条垂直线,直至与代表小时数的横轴相交。这个点代表可接受的机油更换间隔。
康明斯QSK78 机油更换间隔,288 升(76 加仑)系统

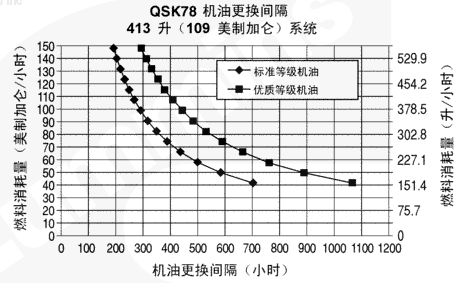

康明斯QSK78 机油更换间隔,413 升(109 加仑)系统

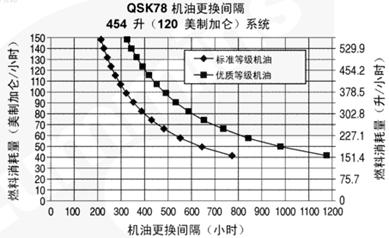

康明斯QSK78 机油更换间隔,454 升(120 加仑)系统

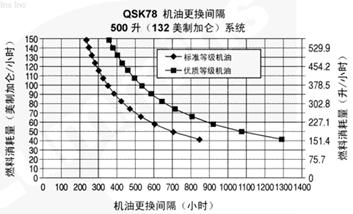

康明斯QSK78 机油更换间隔,500 升(132 加仑)系统
对于图表上没有显示的润滑系统容积,在需要的系统容积下方和上方的系统容积图表中取得的两个机油更换间隔间使用内插法,即可计算出适宜的机油更换间隔。
方法:
变量
需要的更换间隔的润滑系统容积 = VS _____
需要的容积下方图表的润滑系统容积 = VB _____
需要的容积上方图表的润滑系统容积 = VA _____
VB 容积图表取得的机油更换间隔 = HRB _____
VA 容积图表取得的机油更换间隔 = HRA _____
使用燃油消耗量和所使用的机油类型,从需要的系统容积 VS 下方 (VB) 和上方 (VA) 的系统容积图表中读取机油更换间隔 HRB 和 HRA。
计算容积比系数 = VR = (VS - VB)/(VA - VB) (_____ - _____)/(_____ - _____) =
计算需要的机油更换间隔 = HRS = HRB + ((HRA - HRB) x VR) [HRS = _____ + ((_____ - _____) x _____)]
Centinel™ - 连续工作的 Centinel™ 系统中,可延长机油更换间隔直至机油分析需要更换机油或已知机油受到污染。使用 Centinel™ 系统时需要以 250 小时间隔进行机油分析,还必须包括积碳测量。Fleetguard® 机油分析组件(零件号 CC 2543)满足这个要求。有关机油取样和分析的更多信息,参考《Cummins® 发动机机油和机油分析建议》(公告号 3810340)。
当使用带有旋装式滤清器的 Centinel™ 系统时还要求使用优质机油滤清器(如 Fleetguard® LF 9000 系列滤清器或等同物)。
康明斯QSK78柴油发动机维护保养规程概述
以最先到达的间隔为准进行维护保养。每次达到规定的维护保养间隔时,应执行维护保养规程规定的所有先前的维护保养检查。
QSK78 系列发动机具有以下机油过滤选装件:
工业用发动机
Eliminator™(带 Centinel ™)
Eliminator™(不带 Centinel™)
发电用发动机
Eliminator™(带 Centinel ™)
Eliminator™(不带 Centinel™)
带 Centinel ™ 的旋装式机油滤清器
带 Centinel ™ 的旋装式机油滤清器
针对所使用的专用机油过滤选项参考适当的维护保养规程。
工业用
Eliminator™(带 Centinel ™)
每日一次的维护保养步骤
油水分离器 - 放水
机油油位 - 检查
冷却液液位 - 检查
空气滤清器粗滤器 - 检查
空气滤清器进气阻力 — 检查(机械和真空式)
空气滤清器滤芯 - 检查(1)
进气管 - 检查
气罐和储液罐 - 放水
Eliminator ™ 滤清器的工作 - 检查
Centinel™ 系统 - 检查
250 小时或 6 个月时的维护保养步骤(2)
曲轴箱呼吸器管 - 继续使用检查
冷却液补充添加剂 (SCA) - 检查 (2)
冷却液滤清器 — 更换 (3)
空气压缩机空气滤清器滤芯 — 更换
机油分析(参考《Cummins® 发动机机油和机油分析建议》(公告号 3810340))
发动机软管 — 检查
冷却风扇驱动皮带 - 检查
充电机驱动皮带 - 检查
充电机自动皮带张紧器 - 检查
冷却风扇 - 检查
发动机前支架 - 检查
发动机悬置 - 检查
Eliminator™ 滤清器压降 - 检查
CENSE ™ 数据记录器 - 复位
500 小时时的维护保养步骤
旋装式燃油滤清器 - 更换 (1)
1,000 小时或 1 年时的维护保养步骤(2)
Eliminator™ 滤清器离心机 - 清洁
预润滑机油泵马达 - 检查(阀安装)
6,000 小时或 3 年进行的维护保养步骤(2)
Eliminator™ 滤清器离心机密封垫 - 更换
10,000 小时或 2 年时的维护保养步骤(2)
发动机蒸汽清洗 - 清洗
风扇驱动惰轮臂总成 - 检查
风扇驱动惰轮皮带轮总成 — 调整
蓄电池 - 检查
冷却系统 - 冲洗
皮带驱动风扇毂 - 检查
水泵 - 检查
涡轮增压器 - 检查能否继续使用
空气压缩机 - 检查
空气压缩机卸荷阀和阀总成 - 检查
粘性减振器 - 继续使用检查
每 10,000 小时进行的维护保养步骤
喷油器 - 更换
12,000 小时或 6 年时的维护保养步骤(2)
Eliminator ™ 滤清器液压马达 - 检查
Eliminator™ 滤清器滤芯 - 检查是否可继续使用
Eliminator™(不带 Centinel™)
每日一次的维护保养步骤
油水分离器 - 放水
机油油位 - 检查
冷却液液位 - 检查
空气滤清器粗滤器 - 检查
空气滤清器进气阻力 — 检查(机械和真空式)
空气滤清器滤芯 - 检查(1)
进气管 - 检查
气罐和储液罐 - 放水
Eliminator ™ 滤清器的工作 - 检查
发电用
Eliminator™(带 Centinel ™)
每日一次的维护保养步骤
油水分离器 - 放水
机油油位 - 检查
冷却液液位 - 检查
空气滤清器粗滤器 - 检查
空气滤清器进气阻力 — 检查(机械和真空式)
空气滤清器滤芯 - 检查(1)
进气管 - 检查
气罐和储液罐 - 放水
Eliminator ™ 滤清器的工作 - 检查
Centinel™ 系统 - 检查
250 小时或 6 个月时的维护保养步骤(2)
曲轴箱呼吸器管 - 继续使用检查
冷却液补充添加剂 (SCA) - 检查 (2)
冷却液滤清器 — 更换 (3)
空气压缩机空气滤清器滤芯 — 更换
机油分析(参考《Cummins® 发动机机油和机油分析建议》(公告号 3810340))
发动机软管 — 检查
冷却风扇驱动皮带 - 检查
充电机驱动皮带 - 检查
充电机自动皮带张紧器 - 检查
冷却风扇 - 检查
发动机前支架 - 检查
发动机悬置 - 检查
Eliminator™ 滤清器压降 - 检查
500 小时时的维护保养步骤
旋装式燃油滤清器 - 更换 (1)
1,000 小时或 1 年时的维护保养步骤(2)
Eliminator™ 滤清器离心机 - 清洁
6,000 小时或 3 年进行的维护保养步骤(2)
Eliminator™ 滤清器离心机密封垫 - 更换
10,000 小时或 2 年时的维护保养步骤(2)
发动机蒸汽清洗 - 清洗
风扇驱动惰轮臂总成 - 检查
风扇驱动惰轮皮带轮总成 — 调整
蓄电池 - 检查
冷却系统 - 冲洗
皮带驱动风扇毂 - 检查
水泵 - 检查
涡轮增压器 - 检查能否继续使用
空气压缩机 - 检查
空气压缩机卸荷阀和阀总成 - 检查
粘性减振器 - 继续使用检查
每 10,000 小时进行的维护保养步骤
喷油器 - 更换
12,000 小时或 6 年时的维护保养步骤(2)
Eliminator ™ 滤清器液压马达 - 检查
Eliminator™ 滤清器滤芯 - 检查是否可继续使用
Eliminator™(不带 Centinel™)
注:
燃油和空气滤清器更换间隔可以根据阻力极限值确定(参考第 V 节)。
执行首先到期的维护保养(小时/月),并执行上次维护保养间隔的所有检查。
如果按照康明斯标准严格保持 SCA 浓度水平,冷却液滤清器更换间隔可以延长至 500 小时/6 个月。参考本手册的第 V 节,测试并调整冷却液补充添加剂 (SCA) 浓度水平。
“完全按配比的冷却液”和“延长维护保养 (ES) 冷却液”的更换间隔不同,参考本手册中的第 V 节。
注: 有关 Eliminator™ 机油滤清器系统的更多信息,请参考 Eliminator™ 滤清器服务公告, 公告号为 3666253。
对于不允许使用 Centinel™ 高级机油管理系统的地区,机油更换间隔必须使用下面机油排放章节中所述的图表法来确定。
康明斯QSK78柴油发动机机油更换间隔
注意
使用合成基机油并不能延长机油更换间隔。由于腐蚀、沉积物和磨损等因素的影响,延长机油更换间隔可能会缩短发动机的使用寿命。
注意
当燃料消耗率小于所示的最小值时,延长机油更换间隔的时间不要超过所示的最大点。这样做可能因与轻载发动机相关的机油退化过程造成发动机使用寿命缩短。
不得延长机油和滤清器更换间隔,超出保养规程中规定的方案,除非使用图表法。参考本节的机油更换间隔图表。对于配备 Centinel™ 系统的发动机,机油更换间隔需使用机油分析确定(参考《Cummins® 发动机机油和机油分析建议》(公告号 3810340),而不能使用图表法。
Centinel™ 维持机油添加剂组件的功效,但如果污染物或氧化/硝化导致化学性能变差,则需更换机油。
注意
燃料消耗记录不准确可能造成机油更换间隔不正确,从而引起发动机过早磨损和/或积碳。
注意
当燃料消耗率小于所示的最小值时,延长机油更换间隔的时间不要超过所示的最大点。这样做可能因与轻载发动机相关的机油退化过程造成发动机使用寿命缩短。
可使用下列建议的方法之一确定机油更换间隔:
固定小时法(基于固定的小时或月,以先到者为准)
图表法(基于已知的燃料消耗率,结合机油分析程序)
Centinel™ 系统,带有机油分析程序。
推荐采用图表法以获得最低的总体运行成本,同时保护发动机。
当使用图表法确定正确的发动机机油和滤清器更换间隔时,需要下列资料。
润滑系统容量(集油槽加上所有远程油箱的容量)
平均燃料消耗率
机油等级为标准或优质
机油分析来演示图表法间隔是可以接受的。
了解触及机油尺高油位刻度线所需的机油量和机器上所有连续环流的远程油箱的容量,即可确定系统容量。针对所有康明斯发动机的操作和维护保养手册中列出了油底壳容量。使用图表法时必须了解总系统容量。使用下列步骤来了解集油槽容量的信息。参考第 V 节中的步骤 018-017。如果机器除发动机集油槽外还配备有一个远程安装式储油罐的机油储备系统,确定系统总容积时必须在发动机集油槽容积的基础上计入储油罐容积。这只适用于机油连续环流的远程油箱。Centinel™ 补充油箱容积无需计入系统容积中,因为发动机机油没有连续环流过此油箱。
对于配备机油连续环流的远程油箱的发动机(非 Centinel™ 补充油箱),更换机油时除了更换发动机集油槽中的机油外,还必须更换该油箱中的机油。
为有效使用图表法,必须有精确的燃料消耗记录。使用图表法时燃料消耗资料的单位必须是升/小时或加仑/小时。由于发动机工作负载循环的增加或减少,随着时间的推移燃料消耗率可能改变。在给定的机油更换间隔内确定平均燃料消耗最基本的就是精确的记录。
对于特定的发动机系列,根据系统容量用图表进行分类和标示。选择代表待查发动机机型正确润滑系统容量的图表。表的左纵轴表示以加仑每小时为单位的燃料消耗量。在适用的间隔曲线上画一条水平线以确定燃料消耗率的交点。从这个交点向下画一条垂直线,直至与代表小时数的横轴相交。这个点代表可接受的机油更换间隔。
康明斯QSK78 机油更换间隔,288 升(76 加仑)系统

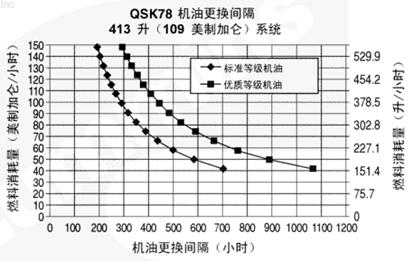

QSK78 机油更换间隔,413 升(109 加仑)系统

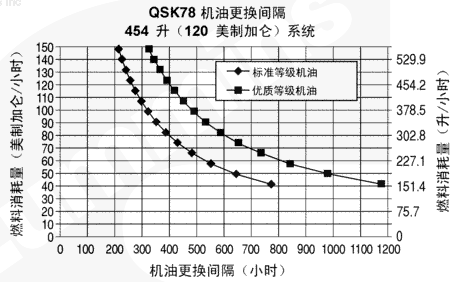

康明斯QSK78 机油更换间隔,454 升(120 加仑)系统

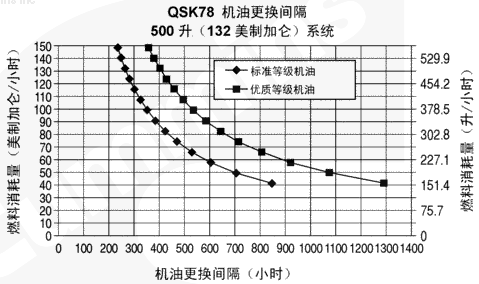

康明斯QSK78 机油更换间隔,500 升(132 加仑)系统
对于图表上没有显示的机油系统容积,在需要的系统容积上方和下方的系统容积图表中取得的两个机油更换间隔间使用内插法,即可计算出适宜的机油更换间隔。
方法:
变量
需要的更换间隔的机油系统容积 = VS _____
需要的容积下方图表的机油系统容积 = VB _____
需要的容积上方图表的机油系统容积 = VA _____
VB 容积图表取得的机油更换间隔 = HRB _____
VA 容积图表取得的机油更换间隔 = HRA _____
使用燃油消耗量和所使用的机油类型,从需要的系统容积 VS 下方 (VB) 和上方 (VA) 的系统容积图表中读取机油更换间隔 HRB 和 HRA。
计算容积比系数 = VR = (VS - VB)/(VA - VB) (_____ - _____)/(_____ - _____) =
计算需要的机油更换间隔 = HRS = HRB + ((HRA - HRB) x VR) [HRS = _____ + ((_____ - _____) x _____)]
Centinel ™ - 连续工作的 Centinel ™ 系统中,可延长机油更换间隔直至机油分析需要更换机油或已知机油受到污染。使用 Centinel™ 系统时需要以 250 小时间隔进行机油分析,还必须包括积碳测量。Fleetguard® 机油分析组件(零件号 CC 2543)满足这个要求。有关机油取样和分析的更多信息,参考《Cummins® 发动机机油和机油分析建议》(公告号 3810340)。
当使用带有旋装式滤清器的 Centinel ™ 系统时还要求使用优质机油滤清器(如 Fleetguard® LF 9000 系列滤清器或等同物)。
