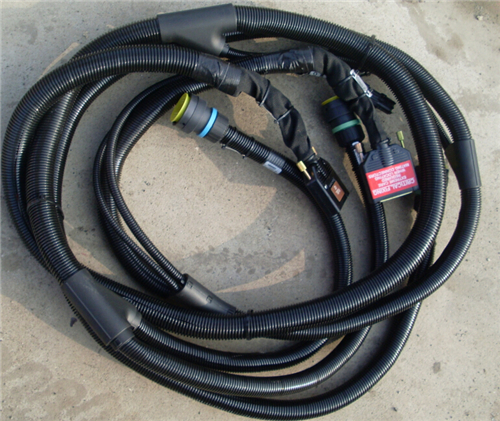

康明斯QSK78发动机控制导线线束

注: 左排导线线束和右排导线线束是密封装置。如果检测到线束内有内部错误，必须将其更换。

 QSK78  系列发动机使用两条独立的导线线束。

SMALL | MEDIUM | LARGE

下一个

SMALL | MEDIUM | LARGE

前一个   下一个

右排导线线束

从右排导线线束上拆下 CENSE™ ECM，参考步骤 019-031。

SMALL | MEDIUM | LARGE

前一个   下一个

从支架上拆下右排导线线束接地导线。

SMALL | MEDIUM | LARGE

前一个   下一个

从右排导线线束互连接头上断开 47 针左排导线线束接头。

SMALL | MEDIUM | LARGE

前一个   下一个

从右排导线线束上断开三个右排排气温度传感器接头。

SMALL | MEDIUM | LARGE

前一个   下一个

断开下列传感器：

SMALL | MEDIUM | LARGE

前一个   下一个

拆下固定中冷器前压力传感器导线的螺栓和 P 形夹。

SMALL | MEDIUM | LARGE

前一个   下一个

从凸轮随动件盖上拆下螺栓和 p 形夹。

SMALL | MEDIUM | LARGE

前一个   下一个

断开热电偶放大器上的 12 针接头。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下右排导线线束螺栓。

拆下右排导线线束。

SMALL | MEDIUM | LARGE

前一个   下一个

左排导线线束

从右排导线线束互连接头上断开 47 针左排导线线束接头。

SMALL | MEDIUM | LARGE

前一个   下一个

断开左排导线线束上的所有 OEM 接头。

SMALL | MEDIUM | LARGE

前一个   下一个

从通信线束上断开 3 针 Deutsch J1939 数据通信接口。

SMALL | MEDIUM | LARGE

前一个   下一个

从  QSK78  指示灯接头上断开报警指示灯接头。

SMALL | MEDIUM | LARGE

前一个   下一个

从左排导线线束上断开三个左排排气温度传感器接头。

SMALL | MEDIUM | LARGE

前一个   下一个

断开下列传感器：

SMALL | MEDIUM | LARGE

前一个   下一个

从支架上断开左排导线线束接地导线。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下将导线固定到 Centinel ™ 执行器 支架的 P 形夹上的螺栓。

从 Centinel™ 系统上断开左排导线线束。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下固定 Rockford ™ 离合器和冷却液温度导线的 P 形夹上的螺栓。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下位于节温器壳体旁边，固定 Rockford™ 离合器导线的 P 形夹上的螺栓。

SMALL | MEDIUM | LARGE

前一个   下一个

从 CM500 ECM 上拆下两颗螺栓 (1) 并断开左排导线线束。

SMALL | MEDIUM | LARGE

前一个   下一个

从 ECVA 铸件上拆下 CM500 ECM。参考《QSK 燃油系统，QSK19、QSK45、QSK60 和  QSK78 系列发动机故障诊断及排除手册》（公告号为 3666113）。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下螺母并断开两个燃油切断阀 (1) 端子接头 。

SMALL | MEDIUM | LARGE

前一个   下一个

从 ECVA 上断开左排导线线束。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下螺栓和左排导线线束布置块。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下螺栓和左排导线线束接头块。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下左排导线线束螺栓。

拆下左排导线线束。

SMALL | MEDIUM | LARGE

前一个   下一个

左排导线线束和右排导线线束是密封装置。如果检测到线束内有内部错误，必须将其更换。

SMALL | MEDIUM | LARGE

前一个   下一个

检查接头和触针。参考步骤 019-361。

SMALL | MEDIUM | LARGE

前一个   下一个

在接头端子上涂一薄层润滑剂。安装前，用润滑剂填满整个接头腔内。

润滑所有线束接头。

SMALL | MEDIUM | LARGE

前一个   下一个

右排导线线束

安装右排导线线束。

拧紧 12 颗螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

将 12 针接头连接到热电偶放大器。

SMALL | MEDIUM | LARGE

前一个   下一个

连接下列传感器：

SMALL | MEDIUM | LARGE

前一个   下一个

用 p 形夹将导线连接到凸轮随动件盖上。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

连接中冷器前压力传感器导线。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

将三个右排排气温度传感器接头连接到右排导线线束上。

SMALL | MEDIUM | LARGE

前一个   下一个

将 47 针右排导线线束互连接头连接到左排导线线束接头上。

SMALL | MEDIUM | LARGE

前一个   下一个

将导线线束接地导线连接到支架上。

扭矩值:  9.5  n.m  [84 in-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

安装 CENSE™ ECM。参考步骤 019-031。

SMALL | MEDIUM | LARGE

前一个   下一个

左排导线线束

安装左排导线线束。

拧紧 12 颗螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

安装左排导线线束布置块。

拧紧螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

安装左排导线线束接头块。

拧紧螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

将左排导线线束连接到 ECVA 上。

SMALL | MEDIUM | LARGE

前一个   下一个

连接两个切断阀端子接头。

拧紧螺母。

扭矩值:  5.5  n.m  [49 in-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

将 CM500 ECM 安装到 ECVA 铸件上。参考《QSK 燃油系统，QSK19、QSK45、QSK60 和 QSK78  系列发动机故障诊断及排除手册》（公告号为 3666113）。

SMALL | MEDIUM | LARGE

前一个   下一个

将左排导线线束连接到 CM500 ECM 上。

拧紧这两颗螺栓（1）。

扭矩值:  2.75  n.m  [25 in-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

连接下列传感器：

SMALL | MEDIUM | LARGE

前一个   下一个

安装位于节温器壳体旁边，固定 Rockford™ 离合器 的 P 形夹。

拧紧螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

安装固定 Rockford™ 离合器和冷却液温度导线的 P 形夹。

拧紧螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

将左排导线线束连接到 Centinel™ 系统上。

安装将导线固定到 Centinel™ 执行器支架上的 P 形夹。

拧紧螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

将左排导线线束接地导线连接到支架上。

拧紧螺栓。

扭矩值:  9.5  n.m  [84 in-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

将三个左排排气温度传感器接头连接到左排导线线束上。

SMALL | MEDIUM | LARGE

前一个   下一个

将报警指示灯接头连接到  QSK78  指示灯接头上。

SMALL | MEDIUM | LARGE

前一个   下一个

将 3 针 Deutsch J1939 数据通信接口连接到通信线束上。

SMALL | MEDIUM | LARGE

前一个   下一个

将所有 OEM 接头连接到左排导线线束上。

SMALL | MEDIUM | LARGE

前一个   下一个

将 47 针右排导线线束互连连接到左排导线线束接头上。
