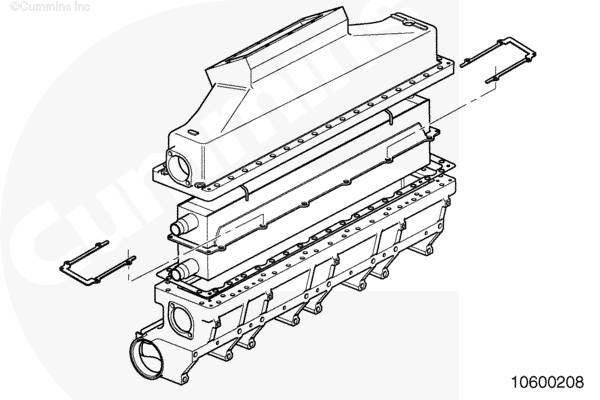

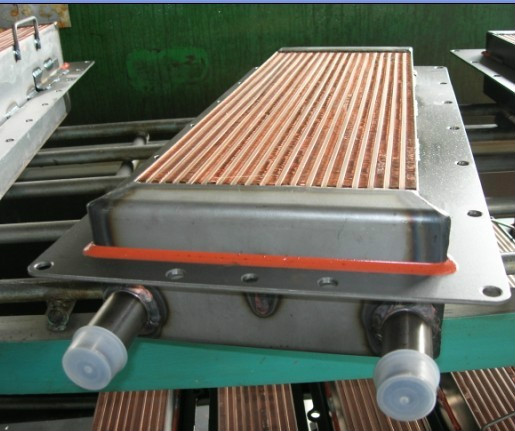

康明斯QSK45、QSK60发动机中冷器芯

QSK45 发动机

 QSK60  工业和发电用发动机

 QSK60  船用应用类型

QSK45 发动机

 QSK60  发动机

 QSK60  发动机

QSK45 发动机

 QSK60  发动机

QSK45 发动机

 QSK60  工业和发电用发动机

 QSK60  船用应用类型

排放冷却系统。参考步骤008-018。

SMALL | MEDIUM | LARGE

下一个

从涡轮增压器和中冷器上拆下空气跨接管。参考步骤 010-002

SMALL | MEDIUM | LARGE

前一个   下一个

排放冷却系统。参考步骤008-018。

SMALL | MEDIUM | LARGE

前一个   下一个

注:  QSK60 发动机的每个中冷器都包含有各自的空气跨接管。左前侧和右后侧的空气跨接管的结构不同于右前侧和左后侧的结构，但拆卸步骤相同。

从涡轮增压器和中冷器上拆下空气跨接管。参考步骤 010-002。

SMALL | MEDIUM | LARGE

前一个   下一个

注:  QSK60 发动机的每个中冷器都包含有各自的空气跨接管。左前侧和右后侧的空气跨接管的结构不同于右前侧和左后侧的结构，但拆卸步骤相同。

SMALL | MEDIUM | LARGE

前一个   下一个

注: 插图所示为发动机一侧的安装工序。另一侧的工序是相似的。

从两个中冷器管的每一个输水管三通接头上拆下 6 颗螺栓、3 个盖板、密封垫和密封件。

从中冷器管上拆下两个三通接头。

SMALL | MEDIUM | LARGE

前一个   下一个

从每个中冷器上拆下螺栓、密封件定位器、密封垫和密封件。

废弃密封件和密封垫。

SMALL | MEDIUM | LARGE

前一个   下一个

拆卸中冷器总成。参考步骤 010-002。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下中冷器盖螺栓、中冷器盖和密封垫。

废弃密封件和密封垫。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下中冷器芯和密封垫。

废弃密封垫。

SMALL | MEDIUM | LARGE

前一个   下一个

注: 插图所示为发动机一侧的安装工序。另一侧的工序是相似的。

从两个中冷器管的每一个输水管三通接头上拆下 6 颗螺栓、3 个盖板、密封垫和密封件。

从中冷器管上拆下两个输水管三通接头。

SMALL | MEDIUM | LARGE

前一个   下一个

从每个中冷器上拆下螺栓、密封件定位器、密封垫和密封件。

废弃密封件和密封垫。

SMALL | MEDIUM | LARGE

前一个   下一个

拆卸中冷器总成。参考步骤 010-002。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下中冷器盖螺栓和中冷器盖。

SMALL | MEDIUM | LARGE

前一个   下一个

拆下中冷器芯和密封垫。

废弃密封垫。

SMALL | MEDIUM | LARGE

前一个   下一个

使用以塞堵塞住的软管并将其连接到一个水管（如图）。

在剩余的一根管上加一空气管和压力表。

施加空气压力并检查有无泄漏。

将箱内的水加热到 50°C [122°℉] 以改进测试结果。

检查中冷器芯有无泄漏。

不要试图修理泄漏的中冷器芯。必须更换该中冷器芯。

SMALL | MEDIUM | LARGE

前一个   下一个

注: 本步骤只显示进气歧管和中冷器盖的一侧，另一侧与之径向对称。尺寸和基准线完全相同。

以前设计的进气歧管和盖需要移动定位销，以便安装新的中冷器芯。

沿进气歧管端部 3 颗螺栓孔中间画一条线，表示为线 A。

SMALL | MEDIUM | LARGE

前一个   下一个

沿中冷器芯安装螺栓孔中央划两条线，表示为线B。

SMALL | MEDIUM | LARGE

前一个   下一个

线 A 用作基准线测量线 A 与两条线 B 的距离，并在每条线上作两个标记。一个距线 A 112 mm [4.41 in]，另一个距线 A 788 mm [31.02 in]。

SMALL | MEDIUM | LARGE

前一个   下一个

用冲头冲出 4 个孔的中心。

SMALL | MEDIUM | LARGE

前一个   下一个

将进气歧管固定在立式钻床上。

使用 8.5 mm 的钻头钻 4 个深度为 33 mm [1.3 in]的孔。

清洁钻孔并清除碎屑。

SMALL | MEDIUM | LARGE

前一个   下一个

用 M10 X 1.5-H 的丝锥对 4 个钻孔攻丝。

SMALL | MEDIUM | LARGE

前一个   下一个

将进气歧管和中冷器盖（不带中冷器芯）组装在一起。

SMALL | MEDIUM | LARGE

前一个   下一个

穿过螺栓孔中心划一条线，如图所示的线 A。

SMALL | MEDIUM | LARGE

前一个   下一个

穿过螺栓孔中心划一条线，如图所示的线 A 和线 B。

SMALL | MEDIUM | LARGE

前一个   下一个

用冲头在线交叉的盖子位置冲出中心孔。

将总成固定在立式钻床上。

SMALL | MEDIUM | LARGE

前一个   下一个

在标记处钻两个孔。

使用 6 mm 的钻头将孔深钻至 42 mm [1.65 in]，以加深使用 6.426 mm 钻头钻出的深度为 36 mm [1.417 in] 的孔。

SMALL | MEDIUM | LARGE

前一个   下一个

解体中冷器盖和进气歧管。

从老位置拆下定位销，并将它们装入两个新孔中。

SMALL | MEDIUM | LARGE

前一个   下一个

将新密封垫放在进气歧管和密封垫两个额外的定位销孔上。

SMALL | MEDIUM | LARGE

前一个   下一个

老式中冷器盖，零件号为 4001329 和 4001330，需要添加 4 个额外的槽，为 4 颗新中冷器安装螺栓提供间隙。

SMALL | MEDIUM | LARGE

前一个   下一个

使用图示尺寸对盖进行标记。

基准线 A 位于中冷器芯出水口突出的盖的边缘。

SMALL | MEDIUM | LARGE

前一个   下一个

将作好标记的中冷器盖固定在铣床上。

将铣槽用铣刀中心对准中冷器盖上的标记和中心线 A。

移动铣槽用/平面铣刀，使之距离中心线 66 mm [2.59 in]。

使用 35 mm [1.38 in] 的铣槽用铣刀加工 4 个 20 mm [0.79 in]深的新槽。

SMALL | MEDIUM | LARGE

前一个   下一个

新槽应当与现有的 12 个槽相同。

彻底清洁中冷器盖并清除任何碎屑。

SMALL | MEDIUM | LARGE

前一个   下一个

组装修改后的零件。

SMALL | MEDIUM | LARGE

前一个   下一个

SMALL | MEDIUM | LARGE

图 1

SMALL | MEDIUM | LARGE

图2

SMALL | MEDIUM | LARGE

安装中冷器壳体。参考步骤 010-002。

SMALL | MEDIUM | LARGE

前一个   下一个

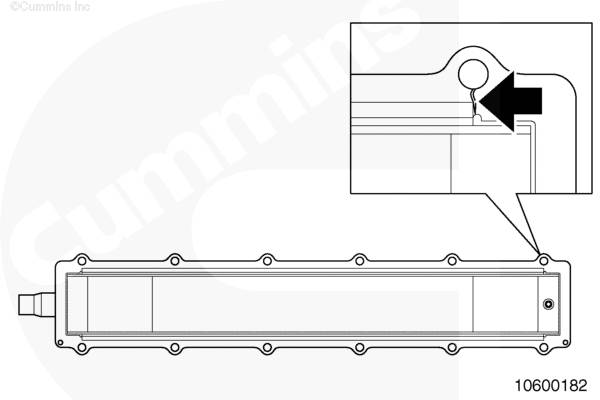

确保中冷器芯支座正确定位。

安装中冷器芯和密封垫。

SMALL | MEDIUM | LARGE

前一个   下一个

在所有中冷器盖螺栓的螺纹上涂覆一层防粘接润滑剂（零件号 3824759）。

将中冷器盖放在中冷器上并安装 29 颗螺栓。

SMALL | MEDIUM | LARGE

前一个   下一个

按图示顺序拧紧所有螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

用清洁的机油润滑密封件。

把密封件安装在定位器上。

用 Lubriplate™ 105 润滑中冷器芯出水口凸台的外径。

将密封垫套在出水口凸台上。

将密封件和出水口凸台套在管上。

安装并拧紧螺栓。

扭矩值:  10  n.m  [89 in-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

注: 插图所示为发动机一侧的安装工序。另一侧的工序是相似的。

将输水管三通接头盖、密封垫和密封件安装在 4 个中冷器管上。

将两个三通接头安装在 4 个中冷器管上。

用 6 颗螺栓将 3 个盖、密封垫和密封件安装在 4 个中冷器管的两个三通接头上。

拧紧螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

安装中冷器壳体。参考步骤 010-002。

SMALL | MEDIUM | LARGE

前一个   下一个

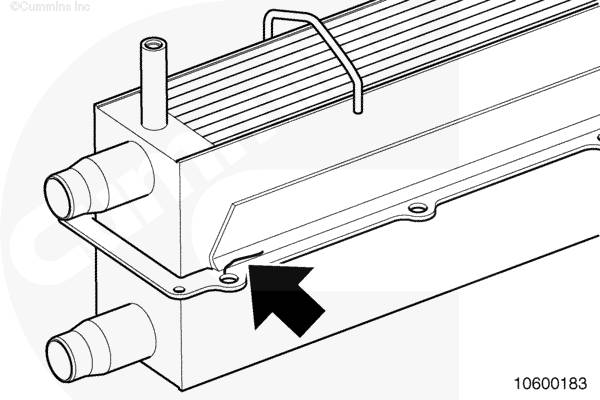

确保中冷器支架已正确固定。

安装中冷器芯和新密封垫。

SMALL | MEDIUM | LARGE

前一个   下一个

在所有中冷器盖螺栓的螺纹上涂覆一层防粘接润滑剂（零件号 3824759）。

将中冷器盖和螺栓放在中冷器上并安装螺栓。

SMALL | MEDIUM | LARGE

前一个   下一个

按图示顺序拧紧冷器盖螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

用 Lubriplate™ 105 润滑密封件。

把密封件安装在定位器上。

用清洁的机油润滑中冷器芯出水口凸台的外径。

将密封垫套在出水口凸台上。

将密封件和出水口凸台套在管上。

安装并拧紧螺栓。

扭矩值:  10  n.m  [89 in-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

将输水管三通接头盖安装在中冷器出口和进口管上。

在中冷器之间安装输水管三通接头，并将供水管装入输水管接头中。

拧紧输水管三通接头端部板的螺栓。

扭矩值:  10  n.m  [89 in-lb]

SMALL | MEDIUM | LARGE

前一个   下一个

从涡轮增压器和中冷器上安装空气跨接管。参考步骤 010-002

SMALL | MEDIUM | LARGE

前一个   下一个

加注冷却系统。参考步骤008-018。

SMALL | MEDIUM | LARGE

前一个   下一个

注:  QSK60 发动机的每个中冷器都包含有各自的空气跨接管。左前侧和右后侧的空气跨接管的结构不同于右前侧和左后侧的结构，但拆卸步骤相同。

从涡轮增压器和中冷器上安装空气跨接管。参考步骤 010-002。

SMALL | MEDIUM | LARGE

前一个   下一个

加注冷却系统。参考步骤008-018。

SMALL | MEDIUM | LARGE

前一个   下一个

注:  QSK60 发动机的每个中冷器都包含有各自的空气跨接管。左前侧和右后侧的空气跨接管的结构不同于右前侧和左后侧的结构，但拆卸步骤相同。

SMALL | MEDIUM | LARGE

前一个

注: 图示的是  QSK60  发动机，其他发动机与此类似。

断开支撑中冷器隔热罩顶部的前后涡轮增压器隔热罩的锁销。

SMALL | MEDIUM | LARGE

下一个

注: 有两个定位销。两个隔热罩在拆下之前必须彼此分开。

断开连接前后中冷器隔热罩的锁销。

断开底部油轨上的锁销。

SMALL | MEDIUM | LARGE

前一个   下一个

先将后中冷器隔热罩放在底部油轨上，并将其锁紧在后涡轮增压器隔热罩上。

然后将前中冷器隔热罩放在底部油轨上，并使用定位销将其锁紧在前涡轮增压器隔热罩上。

将两个中冷器隔热罩的底部锁紧在底部油轨上。

SMALL | MEDIUM | LARGE

前一个
