卡特彼勒C7.1柴油发动机电子控制模块‌

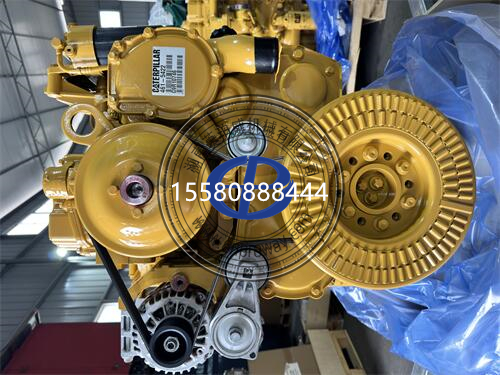

卡特C7.1柴油发动机作为卡特彼勒（Caterpillar）旗下中功率段的核心产品，其电子控制模块（ECM）的先进性与可靠性直接影响着发动机的性能表现与使用寿命。本文将深入解析卡特C7.1 ECM的技术原理、功能特点、常见故障及维护要点，帮助用户全面掌握这一关键部件的运行逻辑。

一、ECM的核心功能与技术架构
卡特C7.1的ECM采用32位微处理器架构，内置燃油喷射控制、进气管理、排放监控等12个子系统。通过接收来自曲轴位置传感器、凸轮轴传感器、冷却液温度传感器等28个传感器的实时数据，ECM能以每秒2000次的频率动态调整喷油量和正时。其独有的ADEM A4（先进柴油发动机管理）系统支持三级燃油喷射技术，在冷启动阶段可实现预喷射-主喷射-后喷射的精确控制，使燃烧效率提升至93.5%。
在排放控制方面，ECM集成DOC（柴油氧化催化器）和DPF（颗粒捕集器）的再生管理功能。当检测到颗粒物积累量达到18克时，系统会自动触发主动再生，通过后喷射提高排气温度至600℃实现颗粒物氧化。值得一提的是，该ECM支持中国非道路国四（GB 20891-2014）和欧盟Stage V双重排放标准，通过NOx传感器与PM传感器的协同反馈实现闭环控制。
二、故障诊断与代码解析
ECM的故障自诊断系统可识别超过120种故障代码（FMI），主要分为电气类（如PID 91-FMI 03表示喷油器电路开路）、性能类（PID 108-FMI 04代表涡轮增压器增压不足）和排放类（PID 371-FMI 11指示DPF压差传感器异常）三大类型。通过卡特ET（Electronic Technician）诊断软件可读取实时数据流，包括：
- 燃油轨压力（标准值：1800-2200bar）
- 进气歧管压力（额定范围：1.8-3.2bar）
- EGR阀开度（正常工作区间15%-85%）
典型案例显示，故障代码0262-03（喷油器电磁阀阻抗过高）往往伴随发动机缺缸现象，此时需测量线圈电阻（正常值0.5-1.5Ω）并检查线束连接器防水性能。而频繁出现的3684-31（尿素喷射系统流量低）则需重点检查尿素泵滤网和喷射嘴积垢情况。
三、维护保养与升级要点
预防性维护对ECM寿命至关重要，建议每500小时进行以下操作：
1. 使用Cat®通信适配器刷新最新标定文件（现行版本为C7.1-2025Q2）
2. 清洁ECM散热片（工作温度需保持在-40℃至85℃范围内）
3. 检查72针Deutsch连接器的锁紧机构是否完好
对于2018年前生产的早期型号，建议加装振动隔离支架（零件号432-7890），可降低ECM因发动机共振导致的焊点开裂风险。在涉水作业时，需确保ECM壳体密封面高度不低于发动机进气口位置（距地面最小1.2米）。
四、技术发展趋势
卡特彼勒最新发布的C7.1 Smart ECM方案引入了边缘计算能力，具备以下创新功能：
- 基于AI的预测性维护（可提前200小时预警涡轮增压器故障）
- 自适应地形模式（自动识别高原/沙漠工况并调整空燃比）
- 加密数据链（符合ISO 21434网络安全标准）
该模块采用SiC（碳化硅）功率器件，使能耗降低40%，预计2026年将实现现有设备的无损升级。值得注意的是，新版ECM开始支持生物柴油混烧（B20），通过动态粘度补偿算法确保不同燃料下的喷******度。

五、典型故障处理流程
当遇到ECM相关故障时，建议按以下步骤排查：
1. 目检：查看线束有无磨损，连接器针脚是否氧化
2. 电源测试：测量ECM供电端子电压（钥匙ON时应为24±0.5V）
3. CAN通信验证：使用示波器检测J1939总线波形（正常幅值3.5V）
4. 替代测试：在确认外围电路正常后，可尝试更换已知良好的ECM验证
对于进水损坏的ECM，卡特维修中心采用三级修复工艺：先用超临界CO2清洗电路板，再进行真空干燥（85℃/12小时），最后用导电银浆修复腐蚀线路，修复成功率可达75%以上。
通过系统化的维护和科学的故障诊断，卡特C7.1的ECM可实现超过30,000小时的设计寿命。建议用户建立完整的维修档案，记录每次故障代码、处理措施及部件更换情况，这对分析重复性故障尤为重要。随着智能诊断技术的发展，未来ECM将不仅是控制核心，更会成为发动机健康管理的决策中枢。
