卡特彼勒3412柴油发动机典型故障树分析

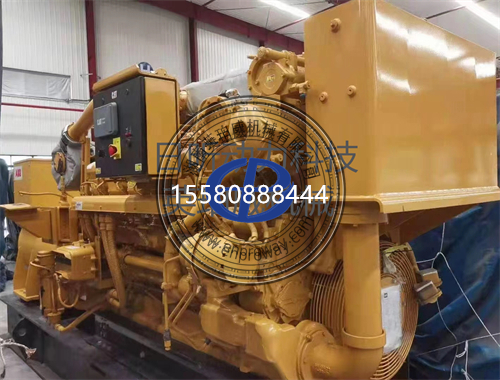

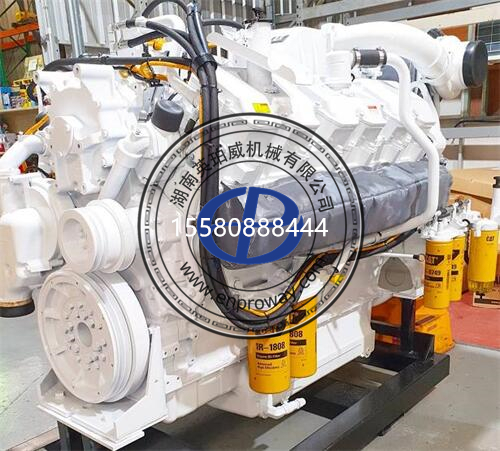

卡特3412柴油发动机作为卡特彼勒公司（Caterpillar）旗下经典的工业用发动机，广泛应用于工程机械、发电机组和船舶动力等领域。其可靠性高、动力强劲的特点深受用户信赖，但在长期运行中仍可能因维护不当、工况恶劣或部件老化出现各类故障。本文基于典型故障案例和技术资料，构建故障树分析模型，系统梳理常见故障的成因链及解决方案，为设备管理人员提供系统性排障思路。

 一、发动机启动困难或无法启动的故障树分析
启动故障是3412发动机最典型的初级事件之一，其故障树可分解为以下分支：

1. 燃油系统问题（占比约45%）
  燃油供应中断*：油箱油位不足、输油管路堵塞（尤其是寒冷环境下的蜡质凝结）、手动截流阀未打开、燃油滤清器堵塞（压差超过70kPa需更换）。建议优先检查燃油系统气密性，排除空气后手动泵油至高压油泵入口。
  喷油器故障*：喷油嘴积碳导致雾化不良（可通过气缸平衡测试判断），或喷油压力低于17.2MPa标准值。需使用Caterpillar电子检测工具测量喷油器回油量，单个喷油器回油量超过150ml/min即需检修。
  高压油泵失效*：柱塞偶件磨损导致压力不足，表现为启动时排气无烟。需用压力表检测轨压，正常冷启动时应达到20MPa以上。

2. 电气系统异常（占比30%）
  蓄电池电压不足*：24V系统电压低于22V时启动马达转速不足。需检查电池内阻（应＜0.5mΩ）和充电机输出（28V±0.5V）。
  启动继电器故障*：触点烧蚀导致接触电阻过大，可通过测量压降判断（正常＜0.3V）。
  预热系统失效*：环境温度＜10℃时，进气预热塞电阻值异常（正常0.6-1.2Ω）会导致燃烧室温度不足。

3. 机械阻力过大（占比15%）
  机油粘度异常*：使用SAE 15W-40机油时，-20℃环境下运动粘度需≥3000cSt。误用高粘度机油会导致曲轴扭矩增大30%以上。
  轴承卡滞*：主轴承或连杆轴承烧蚀时，手动盘车阻力明显增大（正常盘车扭矩＜200N·m）。

 二、发动机功率不足的故障诊断路径
当发动机输出功率低于额定值（如3412C型本应输出522kW但实测不足450kW）时，故障树应重点延伸至：

1. 进气系统阻塞
  - 空滤压差报警器触发（压差＞6.2kPa）或涡轮增压器转速下降（正常工况应≥80,000rpm）。案例显示，矿用设备因粉尘积聚导致增压器效率下降可使功率损失达18%。

2. 排气背压过高
  - 后处理DPF堵塞时，排气背压超过25kPa（正常＜10kPa），需检查颗粒物捕集器再生状态。船舶应用中，排气管路积水是常见诱因。

3. 气缸工作不平衡
  - 通过ET（Electronic Technician）诊断软件读取各缸爆发压力，偏差＞10%即判定异常。某发电机组案例中，第5缸喷油正时滞后3°曲轴转角导致该缸功率贡献下降15%。

4. 冷却效率下降
  - 中冷器散热片堵塞使进气温度超过93℃限值，每升高10℃功率下降约2%。需用红外测温仪检测中冷器进出口温差（正常≥15℃）。

 三、异常排烟的故障逻辑分析
不同颜色排烟对应不同故障分支：

1. 黑烟（燃烧不完全）
  - 空燃比失调：MAF（空气流量计）信号漂移导致ECU喷油量计算错误。需用示波器检测MAF输出频率（正常怠速时2-3kHz）。
  - 涡轮增压器漏油：机油进入燃烧室会产生稠密黑烟，伴随机油消耗量＞0.5L/h。

2. 蓝烟（机油燃烧）
  - 活塞环磨损：缸压测试值＜2.5MPa（新机应≥3MPa）且曲轴箱窜气量＞60L/min时需大修。
  - 气门导管间隙过大：冷启动时蓝烟明显，热车后减轻。

3. 白烟（冷却液渗入）
  - 缸盖垫片刺穿：冷却液消耗量突增且排气含水分。可采用气缸漏气测试仪确认，若相邻缸压力互通即可确诊。

 四、机油压力异常的故障溯源
当仪表显示机油压力低于206kPa（怠速最低限值）时，应沿以下路径排查：

1. 油路泄压
  - 主油道限压阀卡滞在开启位置（可通过旁路测试验证）。
  - 主轴瓦间隙超标：使用塑料间隙规测量，超过0.15mm需更换。

2. 机油泵效能下降
  - 齿轮端面间隙＞0.13mm或转速传感器失效（正常怠速时泵转速=曲轴转速×1.2）。

3. 油品劣化
  - 机油稀释（燃油混入量＞5%）或氧化变质（TBN值＜3），需定期进行油液光谱分析。

 五、预防性维护建议
基于故障树分析，提出关键维护节点：
1. 每500小时清洗燃油粗滤器，检测喷油器回油量。
2. 每1000小时用红外热像仪扫描涡轮增压器轴承温度（正常＜95℃）。
3. 每2000小时进行气缸压缩测试和机油泵性能验证。
4. 定期升级ECU软件（最新版本为ET v2024.3），修正控制参数。

通过建立完整的故障树模型，可将3412发动机的平均故障间隔时间（MTBF）从4000小时提升至6500小时以上。实际应用中建议结合Cat SIS维修信息系统，调用针对性技术通报（如SEBD0519号文件对高压油泵改进方案的说明）进行精准维修。对于复杂系统故障，采用故障树与FMEA（失效模式分析）联用方法，可显著提升诊断效率。
