康明斯B系列柴油发动机冷却系统流程图
流程图

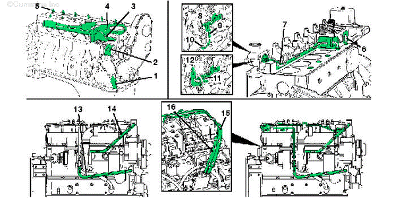

1冷却液进口 2水泵 3冷却液流经机油冷却器 4通过气缸的冷却液流 5至缸盖的冷却液流 6从缸体流出的冷却液 7至节温器壳体的冷却液 8节温器 9冷却液旁通通道 10至水泵进口的冷却液流 11旁通通道关闭 12至散热器的冷却液 13至轴承座的冷却液 14从轴承座流出的冷却液 15流到蒸发器的冷却液(仅限于 B5.9 LPG 和 B LPG Plus) 16从蒸发器流出的冷却液(仅限于 B5.9 LPG 和 B LPG Plus)

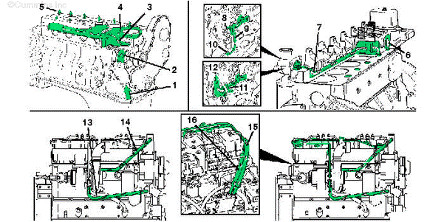

1冷却液进口 2水泵 3冷却液流经机油冷却器 4通过气缸的冷却液流 5至缸盖的冷却液流 6从缸体流出的冷却液 7至节温器壳体的冷却液 8节温器 9冷却液旁通通道 10至水泵进口的冷却液流 11旁通通道关闭 12至散热器的冷却液 13至轴承座的冷却液 14从轴承座流出的冷却液 15流到蒸发器的冷却液(仅限于 B5.9 LPG 和 B LPG Plus) 16从蒸发器流出的冷却液(仅限于 B5.9 LPG 和 B LPG Plus)
1冷却液进口 2水泵 3冷却液流经机油冷却器 4通过气缸的冷却液流 5至缸盖的冷却液流 6从缸体流出的冷却液 7至节温器壳体的冷却液 8节温器 9冷却液旁通通道 10至水泵进口的冷却液流 11旁通通道关闭 12至散热器的冷却液 13至轴承座的冷却液 14从轴承座流出的冷却液 15流到蒸发器的冷却液(仅限于 B5.9 LPG 和 B LPG Plus) 16从蒸发器流出的冷却液(仅限于 B5.9 LPG 和 B LPG Plus)
