探秘卡特3406发动机曲轴：机械心脏的核心奥秘

卡特 3406 发动机的 “心脏”—— 曲轴​
在工程机械、船舶动力以及发电机组等众多领域，卡特 3406 发动机可谓声名远扬。自问世以来，它凭借强大的动力输出、出色的可靠性和耐用性，成为了众多重型设备的首选动力源 ，广泛应用于大型挖掘机、推土机、卡车以及船舶等设备上，为各种复杂艰巨的工程任务提供稳定而强劲的动力支持。​
而在卡特 3406 发动机的复杂构造中，曲轴无疑是最为关键的部件之一，堪称发动机的 “心脏”。这一重要组件承载着将活塞的往复直线运动精准转化为旋转运动的核心使命，是发动机实现能量转换和动力输出的关键环节。可以毫不夸张地区说，曲轴性能的优劣，直接关乎卡特 3406 发动机的整体性能表现，进而影响到搭载该发动机设备的工作效率与可靠性。​

曲轴的工作原理大揭秘​
往复到旋转的神奇转换​
卡特 3406 发动机采用四冲程工作循环，即进气冲程、压缩冲程、做功冲程和排气冲程 。在这个循环中，活塞在气缸内做往复直线运动，而曲轴则巧妙地区将这种往复运动转化为旋转运动。​
当发动机处于进气冲程时，活塞下行，进气门打开，可燃混合气被吸入气缸。此时，活塞的运动通过连杆传递给曲轴，使曲轴开始旋转。在压缩冲程，进气门和排气门都关闭，活塞上行，将可燃混合气压缩，为后续的燃烧爆发积蓄能量。这一过程中，连杆推动曲轴继续旋转，曲轴的旋转角度和活塞的位置紧密相关。​
到了做功冲程，火花塞点燃可燃混合气，燃烧产生的高温高压气体推动活塞下行，这是发动机产生动力的关键阶段。强大的推力通过连杆作用在曲轴上，使曲轴获得更大的旋转动力。活塞的下行带动连杆绕着曲轴的连杆轴颈做圆周运动，从而将活塞的直线运动转化为曲轴的连续旋转运动。而在排气冲程，排气门打开，活塞上行，将燃烧后的废气排出气缸。同样，这一过程中曲轴的旋转带动活塞完成排气动作 。​
如此周而复始，活塞在气缸内不断地区进行往复运动，曲轴则持续地区将其转化为稳定的旋转运动，为发动机的持续运转提供了基础。​
力的传递与转化​
在卡特 3406 发动机的工作过程中，连杆起着连接活塞和曲轴的重要桥梁作用。活塞在气缸内受到气体压力和惯性力的作用，这些力通过连杆传递到曲轴上。连杆的一端与活塞相连，另一端则与曲轴的连杆轴颈相连。当活塞在做功冲程中受到高温高压气体的推动而下行时，会对连杆产生一个巨大的推力 。连杆将这个推力传递给曲轴的连杆轴颈，使曲轴围绕其中心线做旋转运动。​
曲轴在承受连杆传来的力后，会将其转化为转矩输出。转矩是使物体发生转动的一种力矩，曲轴通过输出转矩，带动发动机的其他附件，如发电机、水泵、风扇等工作 。以发电机为例，曲轴的旋转运动通过皮带或齿轮等传动装置传递给发电机的转子，使转子在磁场中旋转，从而产生电能，为设备的各种电气系统提供电力支持。水泵则在曲轴的带动下，将冷却液循环输送到发动机的各个部位，以确保发动机在合适的温度范围内工作，防止发动机因过热而损坏。风扇也是在曲轴的驱动下高速旋转，产生强大的气流，对散热器进行散热，进一步辅助发动机的冷却系统工作。​
可以说，曲轴就像是发动机的 “动力枢纽”，它不仅实现了往复运动到旋转运动的转换，更将活塞传来的力转化为有效的转矩，驱动着整个发动机系统的协同运作，是发动机能够稳定、高效工作的核心所在。​

卡特 3406 发动机曲轴的独特设计与构造​
结构剖析​

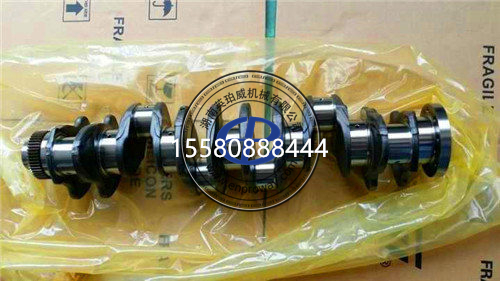

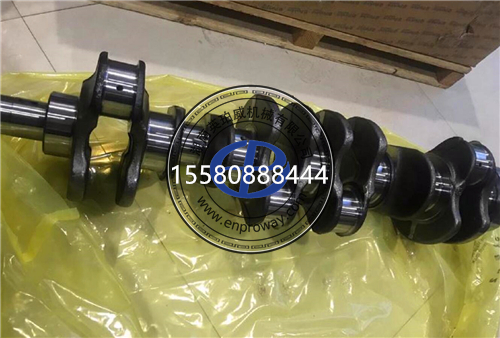

卡特 3406 发动机作为一款六缸直列发动机，其曲轴的设计与构造充分展现了卓越的工程智慧。从整体结构来看，它主要由主轴颈、连杆轴颈、曲柄、平衡块、前端和后端等关键部分组成 ，各部分紧密协作，共同确保曲轴的稳定运转和高效性能。​
其中，主轴颈是曲轴的支承核心，通过主轴承稳稳地区支承在曲轴箱的主轴承座中。卡特 3406 发动机曲轴采用全支承设计，即主轴颈数比气缸数目多一个，达到七个主轴颈 。这种设计极大地区增强了曲轴的强度和刚度，就像为一座坚固的桥梁增加了更多稳固的桥墩，使得曲轴在承受巨大的载荷时依然能够保持稳定，不易发生变形。同时，全支承设计还能有效减轻主轴承的载荷，延长主轴承的使用寿命，减少磨损，从而保证发动机的长期可靠运行 。​
连杆轴颈则是曲轴与连杆的连接关键部位，直列六缸的卡特 3406 发动机拥有六个连杆轴颈，与气缸数相等。这些连杆轴颈通过曲柄与主轴颈巧妙相连，连接处采用精心设计的圆弧过渡 。这种设计绝非偶然，它能够极大地区减少应力集中现象。就好比在河流的转弯处，将直角改成平滑的弯道，水流就能更顺畅地区通过，减少对河岸的冲击。同样，在曲轴的连接处采用圆弧过渡，能够让力的传递更加平稳，避免因应力集中而导致的零件损坏，提高曲轴的可靠性和耐久性 。​
曲柄作为主轴颈和连杆轴颈的连接部分，其断面设计为椭圆形。这种独特的形状设计有着重要的意义，椭圆形断面在保证足够强度的同时，还能有效减轻曲轴的重量，就像在建造飞机时，采用轻质高强度的材料，既能保证飞机的结构强度，又能减轻飞机的重量，提高飞行性能。此外，为了平衡发动机在运转过程中产生的惯性力，曲柄处铸有（或紧固有）平衡重块 。这些平衡重块就像是一个个精准的 “平衡大师”，能够平衡发动机不平衡的离心力矩，有时还能平衡一部分往复惯性力，从而使曲轴旋转更加平稳，减少发动机的振动和噪声，提高发动机的舒适性和工作效率 。​

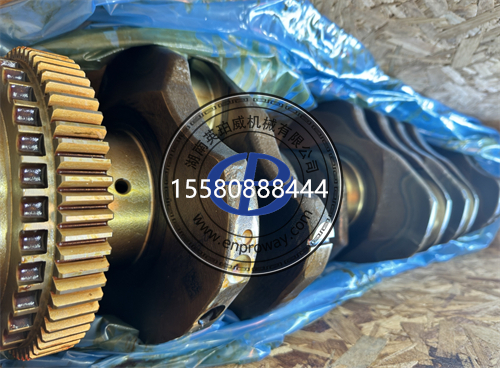

曲轴的前端装有正时齿轮、驱动风扇和水泵的皮带轮以及起动爪等重要部件。正时齿轮负责精确控制发动机的配气和点火时间，确保发动机的各个工作冲程能够有序进行，就像乐队的指挥，掌控着整个演奏的节奏。皮带轮则通过皮带与风扇和水泵相连，将曲轴的旋转运动传递给风扇和水泵，使风扇能够产生强大的气流为发动机散热，水泵能够将冷却液循环输送到发动机的各个部位，保证发动机在合适的温度范围内工作 。起动爪则用于启动发动机，是发动机启动的关键部件之一。为了防止机油沿曲轴轴颈外漏，在曲轴前端还装有一个甩油盘，在齿轮室盖上装有油封，就像给发动机的润滑系统加上了一道坚固的防线，确保机油能够在发动机内部正常循环，为各个运动部件提供良好的润滑 。​
曲轴的后端主要用来安装飞轮，飞轮就像是一个巨大的 “能量储存器”，它储存着发动机运转时产生的能量，利用自身的转动惯性，使曲轴在四个冲程中连续而均匀地区运转，保证发动机输出的动力平稳。在后轴颈与飞轮凸缘之间制成档油凸缘与回油螺纹，这一巧妙的设计能够有效阻止机油向后窜漏，进一步保障发动机润滑系统的正常工作 。​
材料与工艺​
卡特 3406 发动机曲轴在材料选择和制造工艺上都达到了极高的水准。制造曲轴所选用的材料通常为优质的合金钢，如中碳钢或中碳合金钢，并加入适量的合金元素，如铬（Cr）、镍（Ni）、钼（Mo）等 。这些合金元素的加入就像是给材料注入了强大的 “能量”，显著提升了材料的综合性能。铬元素能够增强材料的硬度和耐磨性，使曲轴在长期的高速运转和摩擦过程中依然能够保持良好的表面质量；镍元素则能提高材料的韧性和强度，让曲轴能够承受更大的载荷而不易断裂；钼元素还能改善材料的耐热性和耐腐蚀性，确保曲轴在高温、高压以及复杂的化学环境下都能稳定工作 。​
在制造工艺方面，卡特 3406 发动机曲轴采用了先进的锻造工艺。锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法 。与其他制造工艺相比，锻造工艺具有诸多优势。首先，锻造能够使金属材料的内部组织更加致密，就像将松散的沙子压实成坚固的石块，大大提高了材料的强度和韧性。其次，锻造过程中金属的流线分布更加合理，能够有效提高曲轴的疲劳强度 。在发动机的工作过程中，曲轴承受着周期性的交变载荷，疲劳强度的提高意味着曲轴能够在长时间的工作中不易发生疲劳断裂，从而提高了发动机的可靠性和使用寿命 。​
锻造完成后，曲轴还需要经过一系列精密的机械加工工序，如车削、磨削、钻孔等，以达到精确的尺寸精度和表面粗糙度要求 。这些加工工序就像是一场精细的 “雕刻”，每一个步骤都需要高度的精准和耐心，确保曲轴的各个部位能够完美配合，实现高效的动力传递。例如，主轴颈和连杆轴颈的表面粗糙度要求极高，通常需要达到 Ra0.4 - Ra0.8μm ，这样的高精度表面能够有效减少摩擦和磨损，提高曲轴的工作效率和使用寿命。同时，为了进一步提高曲轴的耐磨性和疲劳强度，还会对其进行表面淬火、氮化等热处理工艺 。表面淬火能够使曲轴表面形成一层硬度高、耐磨性好的硬化层，就像给曲轴穿上了一层坚固的 “铠甲”；氮化处理则能在曲轴表面形成一层氮化层，提高曲轴的耐腐蚀性和疲劳强度，进一步增强曲轴的性能 。​
卡特 3406 发动机曲轴在设计、材料和工艺上的精心打造，使其具备了卓越的性能和可靠性，能够在各种严苛的工况下稳定运行，为卡特 3406 发动机的强大动力输出提供了坚实的保障。​

常见故障与解决之道​
故障现象及原因深度分析​
卡特 3406 发动机曲轴在长期的使用过程中，可能会遭遇多种故障，这些故障不仅影响发动机的性能，甚至可能导致发动机停机，影响设备的正常运行。​
轴颈磨损是曲轴较为常见的故障之一 。在发动机工作时，曲轴轴颈表面要承受很大压力和很高的滑动摩擦速度，而且轴颈散热效果较差，这使得各轴颈表面极易遭受磨料磨损 。主轴颈与连杆轴颈的径向磨损主要呈椭圆形，且其最大磨损部位相互对应，即各主轴颈的最大磨损处靠近连杆轴颈一侧，而连杆轴颈的最大磨损处也是靠近主轴颈一侧。曲轴轴颈沿轴向还会出现锥形磨损 。造成这种磨损的原因是多方面的，作用于轴颈上的力沿圆周方向分布不均匀是导致轴颈椭圆形磨损的主要原因。在发动机工作时，连杆轴颈所受的综合作用力始终作用在连杆轴颈的内侧，方向沿曲轴半径向外，这就造成连杆轴颈内侧磨损最大，从而形成椭圆形 。而连杆轴颈产生锥形磨损则是因为通向连杆轴颈的油道是倾斜的，当曲轴回转时，在离心力的作用下，润滑油中的机械杂质偏积在连杆轴颈的一侧，加速了该侧轴颈的磨损，进而使连杆轴颈的磨损呈锥形 。此外，连杆弯曲、气缸中心线与曲轴中心线不垂直等原因，也会使轴颈沿轴向受力不均，导致磨损偏斜 。​
曲轴变形也是不容忽视的故障。发动机在工作过程中，曲轴可能会因为受到过大的冲击负荷而发生变形，比如重载荷时起步过猛、超速运转或飞车时制动措施过分猛烈等情况 。另外，发动机长时间超负荷运转，曲轴持续承受过大的载荷，也会导致其变形 。发动机润滑不良，曲轴和连杆轴承之间的摩擦增加，同样会引起曲轴磨损和变形 。还有，发动机温度过高，曲轴受热膨胀，也有可能导致变形 。曲轴制造质量问题，如材质不均匀、加工精度不高等，也是造成曲轴变形的原因之一 。曲轴变形会导致活塞与气缸之间的间隙增大，降低发动机的功率，还会使发动机运转不平衡，产生抖动，噪音增大，严重时甚至可能导致发动机无法正常工作 。​
曲轴断裂是最为严重的故障，一旦发生，发动机将彻底停止运转 。断裂部位常见于曲轴轴颈两相邻圆角交接的曲柄臂处、连杆轴颈过油孔沿 45° 角处等 。造成曲轴断裂的原因较为复杂，曲轴的材质不佳、制造有缺陷是其中之一 。发动机长时间高速运转，曲轴承受的载荷过大，容易发生疲劳断裂 。发动机缺水或机油不足，导致曲轴润滑不良，磨损加剧，最终也可能引发断裂 。曲轴安装不当，或者曲轴轴承间隙过大，导致曲轴在工作中晃动，也容易造成断裂 。此外，发动机发生爆震或敲缸等故障，曲轴受到冲击载荷，以及驾驶员操作不当，比如频繁急加速、急刹车、超载等，都会增加曲轴断裂的风险 。​
实用解决方法​
针对不同的曲轴故障，需要采取相应的解决方法。​
当曲轴出现轴颈磨损时，如果磨损程度较轻，轴颈直径在 80mm 以下，圆度及圆柱度误差超过 0.025mm；或轴颈直径在 80mm 以上，圆度及圆柱度误差超过 0.040mm ，可以对曲轴进行磨削修复 。磨削通常在专用的曲轴磨床上进行，在磨削过程中，不仅要保证轴颈表面尺寸精度和表面粗糙度符合技术要求，还必须达到形位公差的要求，确保主轴颈和连杆轴颈各轴心线的同轴度及两轴心线间的平行度，限制曲柄半径误差，并保证连杆轴颈相互位置夹角的精度 。由于连杆轴颈磨损不均匀，有偏心磨削法和同心磨削法两种选择 。同心磨削法能保持连杆轴颈的轴线位置不变，即曲柄半径和分配角不变，柴油机曲轴磨削时常用此法，可保证压缩比不变，但每次磨削量大 。偏心磨削法是按磨损后的连杆轴颈表面来定位磨削，磨削后轴颈的中心线位置和曲柄半径均会发生变化，一般磨削后曲柄半径大于原曲柄半径，会使压缩比增大，且各缸变化不均匀，还可能引起曲轴不平衡，造成运转时的附加动载荷，因此在使用时要尽量减少曲柄半径的增加量，保证同位连杆轴颈中心线的同轴度误差不大于 0.10mm，以确保曲轴运转中的平衡 。如果曲轴磨损严重，磨削法无法修复或效果较差，可采用等离子喷涂法 。喷涂前要先根据轴颈的磨损情况，在曲轴磨床上将其磨圆，直径一般减少 0.50 - 1.00mm ，并用铜皮对所要喷涂轴颈的邻近轴颈进行遮蔽保护，再用拉毛机对待涂表面进行拉毛处理 。喷涂时将曲轴卡在可旋转的工作台上，调整好喷***与工件的距离（100mm 左右） ，选镍包铝（Ni/AL）为打底材料，耐磨合金铸铁（NT）与镍包铝的混合物为工作层材料，底层厚度一般为 0.20mm 左右，工作层厚度根据需要而定 。喷涂过程中要控制好所喷轴颈的温度，一般在 150 - 170°C ，喷涂后的曲轴需放入 150 - 180°C 的烘箱内保温 2h，并随箱冷却，以减少喷涂层与轴颈间的应力 。喷涂后还需检查喷涂层与轴颈基体是否结合紧密，如不合格则需除掉重喷，合格后可对曲轴进行磨削加工，由于等离子喷涂层硬度较高，一般选用较软的碳化锡砂轮进行磨削，磨削时进给量要小一些（0.05 - 0.10mm），以免挤裂涂层，磨削后还要用砂条对油道孔进行研磨，以免毛刺刮伤瓦片，经清洗后，将曲轴浸入 80 - 100°C 的润滑油中煮 8 - 10h，待润滑油充分渗入涂层后即可装车使用 。​
对于曲轴变形故障，如果变形量较小，曲轴弯曲量小于 0.2mm 时，可借助磨削后消除 。当曲轴弯曲量超过 0.2mm 时，则必须采用压力冷矫正 。具体操作是将曲轴两端主轴颈用衬有铜垫的 V 型铁支撑，置于压力机上进行加压矫直 。如果曲轴弯曲量介于 0.3 - 0.5mm 时，可采用冷作法矫正 。要是变形较大，则应采用热矫正 。在进行矫正处理后，还需要对曲轴进行检测，确保其各项参数符合要求 。​
一旦曲轴发生断裂，通常情况下只能更换新的曲轴 。在更换曲轴时，要选择质量可靠、符合原厂标准的配件 。安装新曲轴时，务必严格按照操作规程进行，确保安装正确，保证曲轴轴承间隙合适，避免出现安装不当的情况 。同时，在更换曲轴后，还需要对发动机进行全面的调试和检查，确保发动机能够正常运行 。​
日常保养维护要点​
保养的重要性​
卡特 3406 发动机曲轴作为发动机的核心部件，长期在高负荷、高转速的恶劣工况下运行，承受着巨大的机械应力和热应力。因此，对其进行定期、科学的保养维护至关重要。通过有效的保养，可以及时发现并解决潜在问题，减少磨损、延长使用寿命，确保发动机始终保持良好的性能，降低设备故障率，提高工作效率，降低运营成本。​
保养方法与建议​
在机油的选择上，务必严格按照卡特彼勒的规格要求，选用合适粘度等级和质量等级的机油。合适的机油就像是发动机的 “血液”，能够在曲轴的各个运动部件之间形成良好的润滑膜，有效减少摩擦和磨损 。例如，在高温环境下，应选用粘度较高的机油，以保证在高温时仍能提供足够的润滑；而在低温环境下，则需使用低温流动性好的机油，确保发动机能够顺利启动。同时，要根据发动机的工作时间和使用环境，定期更换机油，一般来说，每工作一定小时数或达到一定里程数就应进行更换，具体可参考卡特彼勒的保养手册 。机油滤清器也需一同更换，因为滤清器能够过滤掉机油中的杂质和金属碎屑，防止这些污染物进入曲轴等关键部件，从而保护发动机 。​
空气滤清器的清洁与更换同样不容忽视。空气滤清器就像是发动机的 “口罩”，可以阻止空气中的灰尘、沙粒等杂质进入发动机内部 。当空气滤清器堵塞时，进入发动机的空气量会减少，导致燃油燃烧不充分，不仅会降低发动机的功率，还会增加燃油消耗，同时，这些杂质还可能进入曲轴箱，加剧曲轴等部件的磨损 。因此，要定期检查空气滤清器，根据使用环境的灰尘程度，及时进行清洁或更换 。在灰尘较大的工作环境中，可能需要更频繁地区进行维护 。​
燃油系统的保养重点在于燃油滤清器的定期更换 。燃油滤清器能够过滤掉燃油中的水分、杂质和胶质等，防止它们对喷油嘴、油泵以及曲轴等部件造成损害 。如果燃油滤清器堵塞，会导致燃油供应不足，影响发动机的正常工作，甚至可能引发爆震等问题，对曲轴产生冲击载荷 。建议按照卡特彼勒规定的保养周期更换燃油滤清器，同时，要使用清洁、符合标准的燃油，避免因燃油质量问题对发动机造成损害 。​
保持曲轴箱通风良好是保养曲轴的重要措施之一 。曲轴箱通风系统能够将曲轴箱内的废气和水蒸气排出，防止它们在曲轴箱内凝结，形成酸性物质，腐蚀曲轴等部件 。同时，良好的通风还能降低曲轴箱内的压力，减少机油泄漏的风险 。要定期检查曲轴箱通风装置，如 PCV 阀（曲轴箱强制通风阀），确保其工作正常，及时清理阀周围的污物，避免阀堵塞 。​
发动机的冷却系统对于曲轴的正常工作也起着关键作用 。冷却系统能够控制发动机的工作温度，防止发动机过热 。如果发动机过热，曲轴会因受热膨胀而变形，导致其与其他部件的配合精度下降，增加磨损和故障的风险 。因此，要定期检查冷却液的液位和质量，确保冷却液的冰点和沸点符合要求 。发现冷却液浑浊、有异味或含有杂质时，应及时更换冷却液 。同时，要检查冷却系统的水管、水管接头、散热器等部件，确保其密封良好，无泄漏 。​
在设备的日常使用过程中，要注意观察发动机的运行状态 。倾听发动机的声音，若出现异常的敲击声、抖动声等，可能是曲轴存在故障的信号，应及时停机检查 。关注发动机的功率输出、燃油消耗等指标，若发现功率下降、燃油消耗增加等情况，也可能与曲轴的工作状态有关 。此外，要避免发动机长时间在高负荷、超速等恶劣工况下运行，合理安排设备的工作时间和负荷，让发动机得到适当的休息 。在启动和停止发动机时，要按照操作规程进行，避免急启动、急停车，减少对曲轴的冲击 。​
总结与展望​
卡特 3406 发动机曲轴，作为发动机的核心部件，凭借其独特的设计、优质的材料和先进的制造工艺，在众多领域展现出强大的动力输出和卓越的可靠性。从将活塞的往复运动巧妙转化为旋转运动，到在复杂工况下稳定运行，它的每一个设计细节和工作原理都蕴含着深厚的工程智慧 。​
然而，随着科技的飞速发展和工业需求的不断提升，发动机曲轴技术也在持续演进。未来，曲轴将朝着更高效、更轻量化、智能化的方向发展。在材料方面，高强度、轻量化的新型材料有望得到更广泛的应用，进一步提升曲轴的性能，同时降低设备的整体重量，提高能源利用效率 。制造工艺也将不断创新，数字化、智能化制造技术将使曲轴的生产更加精确、高效，产品质量更稳定 。​
在可持续发展的大背景下，环保理念也将融入曲轴的设计与制造中，减少生产过程中的能源消耗和环境污染将成为重要目标 。卡特 3406 发动机曲轴在过去的岁月里书写了辉煌的篇章，而未来，它也必将在技术创新的浪潮中不断进化，为更多领域的发展提供强大而可靠的动力支持，继续在工业舞台上绽放光彩 。​
