沃尔沃柴油机正时调整后的检测方法与标准参数全解析

沃尔沃柴油机（如D13、D16、D5244T16等型号）的正时系统精度直接影响燃烧效率与动力输出。以下结合官方技术资料与维修实践，系统阐述调整后的检测方法及核心参数标准：
一、检测工具与准备工作
（一）必备工具
正时校准套件：包含飞轮锁止工具（如VolvoPenta9997120）、凸轮轴定位销（针对D13/D16的专用工具）
测量仪器：
百分表（精度0.01mm）：用于检测齿轮轴向/径向间隙
塞尺（0.05-1.0mm）：测量齿轮啮合侧隙
正时灯（支持柴油机模式）：如OTC3500，用于动态检测喷油提前角
扭矩扳手：精度±3%，用于验证关键螺栓紧固力矩（如凸轮轴齿轮固定螺栓扭矩为70±5N・m）
（二）操作前准备
安全断电：断开蓄电池负极，释放燃油系统压力（共轨机型需拧开燃油滤清器泄压阀）。
环境清洁：拆除正时齿轮室罩壳，使用高压气***清除齿轮表面油污，确保标记清晰可见。

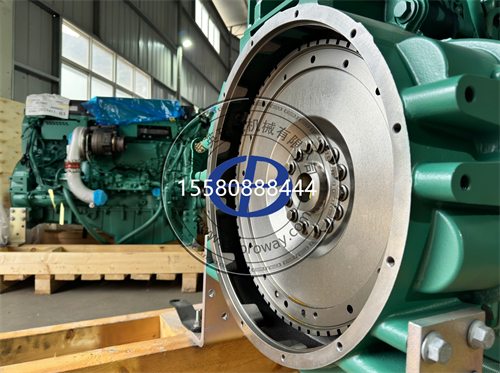

基准定位：转动曲轴至1缸压缩上止点（飞轮"TDC"标记对齐观察孔指针），同时确认凸轮轴齿轮"INJ"标记与缸体定位销对齐。

二、静态检测方法与参数标准
（一）正时标记对齐验证
部件名称 标记位置 对齐标准 检测工具
曲轴齿轮 齿轮边缘"O"刻线 与缸体前端面箭头标记重合 目视+塞尺
凸轮轴齿轮 齿轮边缘"INJ"三角标记 与缸盖上的正时指针成一直线 专用定位销
喷油泵联轴器 联轴器刻线 与泵壳"0"标记完全对齐 正时灯辅助
平衡轴齿轮 齿轮键槽与轴键对齐 偏差≤0.2mm 游标卡尺
特殊提示：部分机型（如D16）需通过凸轮轴盖的两条刻线夹住所视标记，确保凸轮轴处于TDC位置。
（二）齿轮间隙量化检测
啮合侧隙：
标准值：曲轴齿轮与凸轮轴齿轮为0.15-0.25mm，平衡轴齿轮为0.10-0.20mm。
检测方法：将塞尺垂直插入齿间最小啮合处，轻轻拉动应有轻微阻力，若间隙＞0.4mm（D13）或＞0.5mm（D16），需检查齿轮磨损或轴承间隙。
轴向/径向间隙：
轴向间隙：用塞尺测量齿轮与轴肩间距，标准值0.05-0.20mm，超过0.3mm需更换止推垫片。
径向间隙：百分表固定缸体，转动齿轮测外缘跳动，＞0.15mm提示轴承磨损或齿轮变形。
（三）扭矩复检
关键螺栓扭矩：
曲轴齿轮固定螺栓：45±5N・m（初始）+90°角度紧固。
喷油泵联轴器螺栓：30±3N・m，确保无松动导致正时偏移。

三、动态检测方法与参数标准
（一）喷油正时校准（静态+动态结合）
静态调整：
拆下喷油泵检视窗盖，转动曲轴至1缸喷油位置，观察联轴器刻线是否与泵壳标记对齐。若偏差＞1mm，松开联轴器螺栓微调至重合。
动态验证：
正时灯检测：
连接正时灯传感器至1缸高压油管，启动发动机至怠速（750±50rpm）。
对准飞轮"TDC"标记，调节正时灯使标记清晰，读取提前角：
标准值：D13为15°-18°BTDC，D16为17°-20°BTDC。
允许误差：±2°，超限需重新调整喷油泵驱动齿轮位置。
缸压法辅助：
安装缸压传感器至1缸火花塞孔，启动发动机记录压缩压力曲线，最大压力点应位于上止点前10°-12°，与喷油提前角形成合理重叠。
（二）运行状态监测
异响诊断：
怠速时出现"嗒嗒"高频声：可能是齿轮侧隙过大（＞0.4mm）或凸轮轴轴承磨损。
加速时金属敲击声：供油提前角过大（＞20°BTDC），需逆时针微调喷油泵联轴器。
性能验证：
动力输出：全负荷测试时，转速应在10秒内升至额定值（如D13为2100rpm），且无黑烟或功率波动。
燃油消耗：经济工况下（1500rpm），燃油消耗率应≤205g/kWh，若偏差＞5%需检查正时系统。

四、常见故障与解决方案
故障现象 可能原因 解决方案
启动困难 正时标记偏移＞2mm 重新对齐标记，检查齿轮啮合间隙
怠速不稳 喷油提前角偏差＞3° 使用正时灯重新校准至标准值
动力下降冒黑烟 凸轮轴齿轮磨损（齿厚减少＞0.5mm） 成套更换正时齿轮组
齿轮室异响 轴向间隙＞0.3mm 更换止推垫片，调整轴承预紧力
五、维护周期与注意事项
（一）定期保养建议
运行条件 检测周期 重点项目
常规工况 每500小时/1年 检查正时标记、测量啮合间隙
重载/多粉尘工况 每300小时 清洁齿轮室，更换齿轮润滑油
（二）润滑系统优化
齿轮润滑油：使用SAE80W-90GL-5齿轮油，每2000小时更换，避免混入杂质导致齿面磨损。
自动提前装置维护：检查弹簧弹力（标准值：自由长度45mm，压缩至30mm时弹力≥150N），下降超过10%需整体更换。
（三）安全提示
调整正时前务必释放燃油系统压力，避免高压油喷溅。
安装正时销后需手动转动曲轴2圈，确认无卡滞再启动发动机。
禁止使用非原厂齿轮，其材料硬度（如42CrMo钢）与热处理工艺（淬火硬度HRC58-62）可能不达标。

六、特殊型号注意事项
（一）D16发动机
齿轮侧隙检测：需使用专用工具（如VolvoPenta3107M）固定凸轮轴，避免测量时窜动导致误差。
动态调整：冷启动时喷油提前角自动增加3°-5°，若启动后提前角未恢复正常值，需检查传感器信号。
（二）D5244T16发动机
张紧轮调整：安装新正时皮带后，需根据环境温度调整张紧轮指针位置（-20℃对准左侧标记，20℃对准中心标记）。
皮带寿命：建议每8万公里更换，超过10万公里后即使外观完好也需强制更换。
通过系统化检测与参数验证，可确保沃尔沃柴油机正时系统的长期可靠性。建议维修时优先参考《VolvoPenta柴油机维修手册》（可通过官方渠道获取），并使用原厂配件以保障啮合精度。对于复杂型号（如D13共轨机型），推荐结合VDS诊断仪进行喷油正时的深度校准，避免因操作不当导致高压共轨系统损坏。
