珀金斯Perkins发动机正时齿轮磨损检测与更换全指南

珀金斯发动机正时齿轮系统（如400/1100/2000系列）通过曲轴齿轮、凸轮轴齿轮、惰轮等部件的精密啮合，确保气门开闭与燃油喷射的精准同步。齿轮磨损会导致配气相位偏差、发动机异响甚至动力失效，以下是科学的检测方法与更换标准：

一、检测工具与准备工作
（一）专用工具
测量工具：高精度游标卡尺（精度0.02mm）、塞尺（0.05-1.0mm）、百分表及磁力表座、齿轮齿厚规
拆卸工具：正时齿轮拉马（如Perkins专用工具3107M）、扭矩扳手（精度±3%）、标记笔
辅助设备：发动机翻转架（便于齿轮组全方位检测）
（二）安全准备
断开蓄电池负极，释放燃油系统压力（共轨机型需拧开燃油滤清器泄压阀）

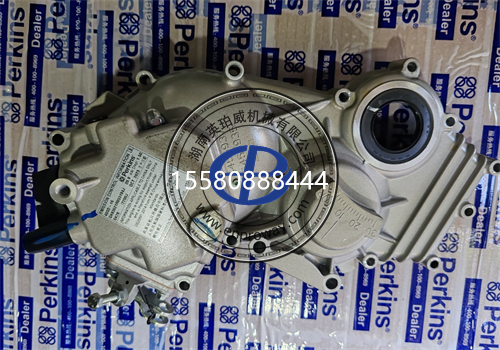

排空冷却液与机油，拆除气门室盖、正时齿轮室罩壳
标记齿轮安装位置（如曲轴齿轮与惰轮的啮合标记）

二、磨损检测方法（分部件解析）
（一）目视检查（初步筛查）
1.齿面损伤诊断
损伤类型 合格标准 异常特征判断
裂纹/缺齿 不允许任何可见裂纹或齿体缺失 齿根/齿面出现线状裂纹、单齿断裂
点蚀/剥落 直径＞1mm的凹坑≤3处且深度＜0.3mm 密集麻点（＞5处/齿）或剥落面积＞5mm²
偏磨/台阶 齿面磨损均匀无明显台阶 齿顶/齿根出现单边磨损沟槽（深度＞0.5mm）
2.齿轮轴颈检测
凸轮轴齿轮轴颈径向跳动≤0.05mm（用百分表测量），超过0.1mm需检查轴承间隙
曲轴齿轮安装孔与轴颈同轴度误差≤0.03mm，超限会导致啮合偏移
（二）量化测量（核心检测）
1.齿厚磨损量检测
检测位置：距齿顶1/3齿高的分度圆处（避免齿顶磨损干扰）
标准方法：
新齿轮齿厚（以Perkins1104C为例）：8.5±0.05mm
用齿厚规测量磨损后齿厚，允许最小齿厚=标准值-0.5mm（超过此值必须更换）
相邻齿齿厚差＞0.2mm时，即使未达极限也需更换
2.啮合间隙检测
齿轮类型 标准啮合间隙（冷态） 磨损极限间隙 检测方法
曲轴-惰轮齿轮 0.15-0.25mm ＞0.4mm 塞尺插入齿间最小啮合处测量
惰轮-凸轮轴齿轮 0.20-0.30mm ＞0.5mm 百分表抵齿轮边缘，往复撬动测摆幅
平衡轴齿轮（如有） 0.10-0.20mm ＞0.35mm 配合正时齿轮室定位销固定后测量
3.轴向/径向间隙检测
轴向间隙：用塞尺测量齿轮与轴肩间距，标准值0.05-0.20mm，超过0.3mm需检查止推垫片
径向间隙：百分表固定缸体，转动齿轮测外缘跳动，＞0.15mm提示轴承磨损或齿轮变形
（三）动态运行检测（启动前必做）
手动盘车测试：
顺时针/逆时针转动曲轴3圈，应无卡滞或异响（卡滞提示齿轮偏磨，异响可能为间隙过大）
记录盘车阻力矩，较新机增加30%以上需排查齿轮啮合问题
正时标记验证：
对准1缸上止点时，曲轴齿轮"TDC"标记与惰轮"0"标记偏差＞2mm（400系列）或＞3mm（1100系列），提示齿轮磨损导致正时偏移

三、更换标准与部件匹配原则
（一）强制更换条件（满足任意一条即需更换）
齿厚磨损：超过允许最小值（如Perkins2006TAG发动机齿轮最小齿厚7.8mm）
啮合间隙：超过磨损极限（如404D-22齿轮间隙＞0.45mm）
结构损伤：裂纹、缺齿、齿面剥落面积＞10mm²或深度＞0.5mm
正时偏差：静态正时标记偏移超过允许范围（参考维修手册具体型号参数）
（二）成套更换原则
同组齿轮必换：更换单个齿轮会导致新旧啮合面不匹配，需同时更换曲轴齿轮、惰轮、凸轮轴齿轮（平衡轴齿轮视磨损情况而定）
轴承/垫片同步检查：
更换齿轮时必须检查支撑轴承（如凸轮轴轴承间隙＞0.12mm需更换）
止推垫片磨损＞0.1mm（厚度减少超5%）时，需配套更换
（三）特殊型号注意事项
发动机系列 关键检测点 更换特殊要求
400系列（如403D） 惰轮轴易发生轴向窜动 更换齿轮时需检查惰轮轴直线度（＞0.08mm需校直）
1100系列（如1106C） 平衡轴齿轮磨损导致振动加剧 必须使用专用工具（3107M）拆卸，避免齿轮变形
2000系列（如2006TAG） 高压共轨系统对正时精度要求极高 更换后需用诊断仪（如PerkinsPiTool）校准喷油正时
四、更换操作要点与正时校准
（一）拆卸关键步骤
标记定位：在齿轮与轴上标记安装位置（如曲轴齿轮键槽与轴键的相对位置）
专用工具使用：
用拉马（如3107M）匀速拆卸齿轮，禁止敲击齿面（敲击会导致齿面硬化层破坏）
安装新齿轮时，加热齿轮至80-100℃（过盈配合型），对准键槽后压装到位
（二）正时校准流程
基准点定位：
转动曲轴至1缸压缩上止点（飞轮"TDC"标记对齐观察孔）
凸轮轴齿轮"INJ"标记对准缸体正时指针（共轨机型需同步校准喷油器正时）
间隙复检：
安装后重新测量啮合间隙，确保在标准范围内（允许±0.05mm安装公差）
手动盘车2圈，确认标记无偏移且转动平顺

五、维护建议与预防措施
（一）定期保养周期
运行条件 检测周期 重点项目
常规工况 每500小时/1年 目视检查齿面、测量啮合间隙
重载/多粉尘工况 每300小时 增加齿厚测量、清洁齿轮室油污
（二）润滑优化方案
使用Perkins原厂齿轮油（SAE80W-90GL-5），禁止混用不同品牌油品
齿轮室润滑脂（如LithiumComplexGrease）每2000小时补充一次，防止干磨
（三）故障预警信号
发动机怠速时出现"嗒嗒"高频异响（间隙过大）
动力输出波动，加速时冒黑烟（正时滞后导致燃烧不完全）
冷启动困难，启动后转速不稳（配气相位偏差超5°）
通过系统化检测与标准化更换，可有效避免因正时齿轮磨损导致的发动机性能下降或严重故障。建议维修时严格遵循Perkins官方维修手册（可通过PerkinsMyEngine平台查询具体型号参数），并优先使用原厂配件以确保啮合精度与材料兼容性。对于缺乏经验的用户，推荐联系珀金斯授权服务网点进行检测更换，避免操作不当造成二次损伤。
