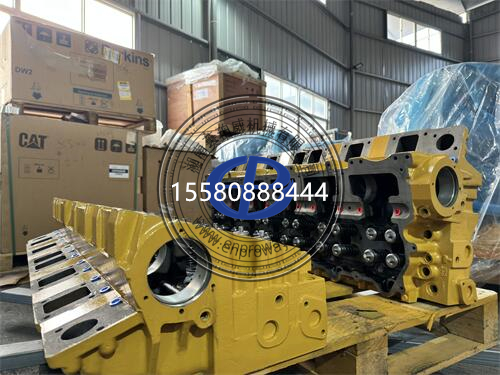

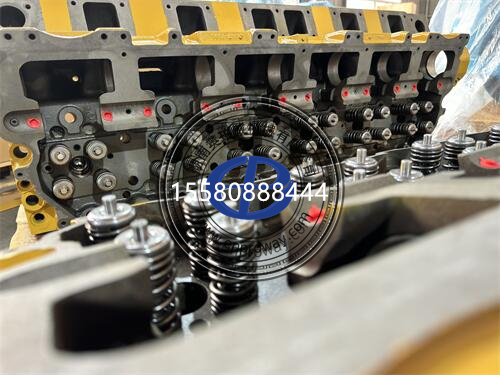

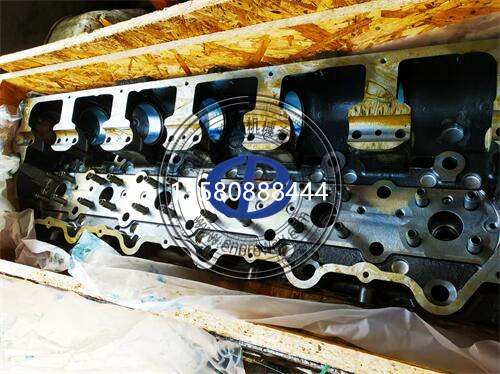

卡特彼勒缸盖的材料和结构特点

卡特彼勒发动机缸盖的材料与结构设计深度融合了高强度、轻量化和热管理需求，其技术特点体现了对复杂工况的针对性优化。以下是基于工程实践和技术文档的详细解析：

一、材料体系：多材料协同的可靠性基石
1.本体材料的分级应用
蠕墨铸铁（CGI）
用于重载型发动机（如C15、C32），其石墨呈蠕虫状分布，抗拉强度达400MPa，比灰铸铁高50%，热导率比球墨铸铁高15%。例如，C15缸盖采用蠕墨铸铁本体，配合司太立X40气门座圈，在180bar爆发压力下仍能保持≤0.03mm/m的平面度。
技术优势：耐高温疲劳（350℃长期工作）、抗腐蚀（硫含量1%燃油工况）、减震性能优于钢材料。
铝合金（A356-T6）
用于中轻型发动机（如C4.4、C9），密度仅为铸铁的1/3，热导率达170W/m・K，可使缸盖温度降低20-30℃。C9发动机的铝合金缸盖通过四气门设计和螺旋气道优化，使进气涡流比提升15%，燃烧效率提高12%。
工艺控制：采用低压铸造工艺，气孔率＜0.5%，并通过T6热处理使硬度达HB120-130。
特殊合金与涂层
Inconel合金气门：UltraPerformance缸盖采用Inconel751排气门，耐温达1050℃，抗热冲击性能比不锈钢高3倍。
镍磷镀层：缸盖火力面喷涂0.2mm镍磷镀层，可将热疲劳裂纹萌生周期延长至5000小时以上。
2.关键镶嵌件材料
司太立合金气门座圈
硬度HRC58-62，在含硫燃油（硫含量＞0.5%）工况下，磨损率比普通合金铸铁低80%。例如，C13发动机的司太立座圈与气门配合间隙控制在0.02-0.05mm，确保1000小时运行后泄漏量＜5L/min。
不锈钢热套
排气口采用316L不锈钢热套，导热系数比铸铁高2倍，可将排气门座圈温度降低40℃，同时引导热能至涡轮增压器，提升涡轮效率5%。

二、结构设计：功能集成与可靠性平衡
1.燃烧系统优化
鼻梁区强化设计
喷油器孔与气门座圈间的鼻梁区厚度达6mm（如C15），配合加密冷却孔（孔径φ4mm，间距10mm），使该区温度梯度控制在15℃/mm以内，避免热疲劳裂纹。
气道流体动力学设计
螺旋气道：C32发动机的4气门螺旋气道曲率半径误差≤±0.3mm，进气涡流比达2.8，比传统直气道提升30%，燃烧效率提高8%。
横向流空气路径：C15缸盖采用直通式进气道，减少90°弯道设计，流动阻力降低18%，泵气损失减少5%。
2.热管理系统创新
分流式水套结构
水套截面积突变率＜15%，通过CFD仿真优化流速分布。例如，C9缸盖水套在气门座圈区域流速达2.5m/s，而在喷油器孔周边降至1.8m/s，实现温度均衡（温差＜20℃）。
模块化冷却网络
集成EGR冷却器（如StageV排放的C15ACERT），冷却器散热面积达1.2m²，可将EGR废气温度从650℃降至180℃，同时通过独立水阀控制缸盖与缸体的冷却流量比例（7:3）。
3.结构刚度与密封性设计
螺栓连接系统
扭矩-转角法：C18缸盖采用8颗M14螺栓，分4次拧紧（初始扭矩100N・m→150N・m→200N・m→最终转角90°），预紧力均匀性误差＜5%，确保180bar爆发压力下缸垫压缩量稳定在0.15-0.2mm。
弹性垫圈：缸盖螺栓采用碟形弹簧垫圈，补偿铝合金缸盖与铸铁缸体的热膨胀差异（铝23×10⁻⁶/℃vs铸铁10×10⁻⁶/℃），防止预紧力衰减。
多层金属缸垫
采用3层不锈钢+铜包石棉结构，密封压力达250bar。例如，C15缸垫在鼻梁区增加波浪形钢片，可吸收0.1mm的变形量，避免燃气泄漏。
4.轻量化与集成化设计
附件集成平台
传感器集成：缸盖集成爆震传感器、冷却液温度传感器，实时监测燃烧状态，控制喷油正时精度达±0.5°CA。
模块化摇臂室：C9缸盖的摇臂室与缸盖本体一体化压铸，减少零件数量30%，重量减轻12kg，同时通过优化筋板布局，模态频率提升25%。
再制造兼容性
缸盖底面允许铣削量达0.3mm，修复后燃烧室容积变化＜1%。例如，再制造的C13缸盖通过更换气门座圈和导管，性能恢复至原厂标准的95%，成本仅为新品的60%。

三、典型案例：C15ACERT缸盖的技术突破
1.材料创新
蠕墨铸铁本体：抗拉强度420MPa，延伸率3%，在180bar爆发压力下变形量＜0.02mm。
Inconel718排气门：耐温1100℃，配合氮化处理（层深0.5mm），磨损率从0.02mm/千小时降至0.005mm/千小时。
2.结构优化
双涡流进气道：左右两侧气道独立设计，涡流比差异控制在5%以内，使各缸燃烧均匀性提升15%。
集成式EGR冷却器：冷却器与缸盖水套共用冷却液，散热效率达85kW，EGR率提升至25%，NOx排放降低40%。
3.制造工艺
五轴加工中心：气门导管孔垂直度误差＜0.01mm，确保气门杆与导管间隙在0.02-0.05mm范围内。
激光熔覆修复：对裂纹缸盖采用激光熔覆技术（功率2kW，扫描速度5mm/s），修复区域硬度达HRC45，结合强度＞300MPa。
四、维护与技术适配建议
材料兼容性管理
铝合金缸盖必须使用低硅冷却液（硅含量＜100ppm），防止水套结垢。某案例中，使用硬水导致C9缸盖水套结垢厚度达1.5mm，散热效率下降25%。
铸铁缸盖若长期使用硫含量＞1%的燃油，需每2000小时检查气门座圈磨损量，超过0.1mm时需更换。
结构可靠性维护
螺栓预紧力检测：使用超声波测长仪（精度±0.002mm）监测C15缸盖螺栓伸长量，允许偏差±0.03mm。
冷却系统清洗：每4000小时使用有机酸清洗剂（pH值4-5）清除水垢，避免水套截面积减少＞10%。
技术升级适配
对于StageV排放发动机，需定期检查EGR冷却器堵塞情况（压降＞0.5bar时清洗），否则会导致缸盖热负荷增加15%。
再制造缸盖需验证气门座圈与导管的过盈量（0.03-0.05mm），某案例中因过盈量不足导致座圈脱落，引发气门密封失效。

总结
卡特彼勒缸盖的材料与结构设计体现了高强度、高导热、高集成的技术路线。例如，C15缸盖通过蠕墨铸铁本体、司太立座圈、分流式水套的协同设计，在180bar爆发压力下实现了5000小时无故障运行。用户可通过材料相容性管理、冷却系统维护、螺栓预紧力监测等手段，最大化缸盖寿命。未来，随着3D打印技术（如C15活塞优化项目）和智能传感器集成的深化，卡特彼勒缸盖将进一步向轻量化、智能化、低排放方向演进。
