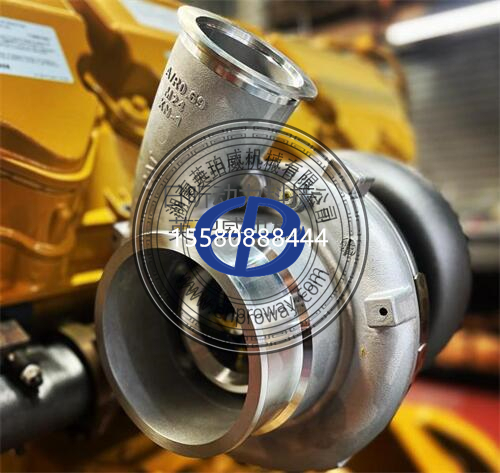

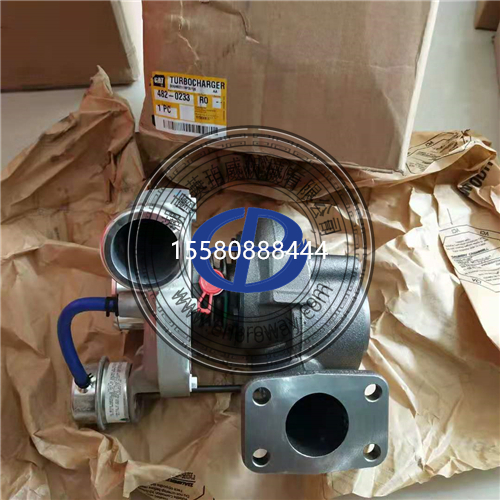

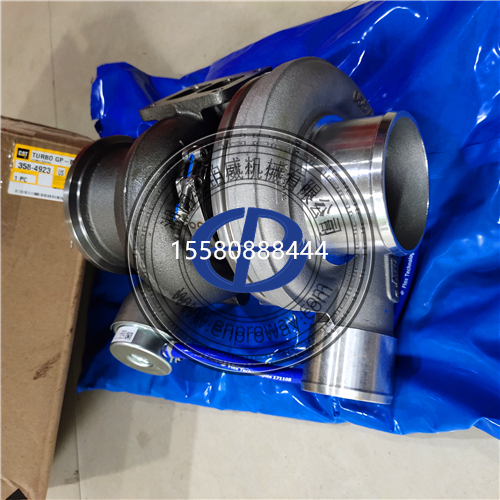

卡特彼勒C9发动机涡轮增压器内部部件检查的详细步骤和扭矩规格

以下是卡特彼勒C9发动机涡轮增压器内部部件检查的详细步骤及扭矩规格，结合官方技术标准与实际维修经验整理而成，适用于C9工业发动机及工程机械应用（如挖掘机、装载机等）：

一、检查前的准备工作
安全措施
断开发动机电源，释放冷却系统压力，等待发动机完全冷却（至少2小时）。
佩戴防护手套和护目镜，避免接触高温部件或润滑油。
工具准备
扭矩扳手（精度±5%，覆盖20-100N・m）、套筒套件（SAE/Metric）、铜棒、游标卡尺、塞尺、百分表。
专用工具：涡轮增压器叶轮拉拔器、轴承安装工具（如适用）。
清洁用品：化油器清洁剂、无绒布、压缩空气。
技术资料
参考《CaterpillarC9EngineServiceManual》（SEBU7772）及涡轮增压器型号对应的原厂拆解图（如HolsetHX50或GarrettGT37系列）。

二、内部部件检查详细步骤
1.涡轮增压器拆卸
步骤1：外部管路及附件拆除
标记进气管、排气管、冷却液管、润滑油管的连接位置，松开卡箍或螺栓，移除管路并封堵接口，防止异物进入。
拆卸涡轮增压器与排气歧管连接的螺栓（通常4-6颗），注意使用防咬合剂（如5P-3931）涂抹螺纹。
移除涡轮增压器固定支架螺栓，将增压器从发动机上取下，注意避免碰撞叶轮。
步骤2：分解涡轮增压器
压气机端：
松开压气机壳压板螺栓，用铜棒轻敲壳体四周，分离压气机壳与中间体。
检查压气机叶轮是否磨损、变形或积碳，叶片尖端与壳体间隙应≥0.15mm（用塞尺测量）。
标记叶轮与轴的相对位置，使用叶轮拉拔器取下压气机叶轮，检查轴端螺纹是否损坏。
涡轮端：
松开涡轮壳压板螺栓，取下涡轮壳，检查壳体内部是否有裂纹或烧蚀。
用百分表测量涡轮叶轮轴向窜动量，应≤0.25mm；径向间隙≤0.10mm（按手册标准）。
检查涡轮叶片是否弯曲、断裂或过度磨损，表面是否有金属碎屑（可能来自轴承磨损）。
中间体及轴承组件：
拆卸中间体两端的密封环、浮动轴承及止推轴承，检查轴承表面是否有划痕、烧蚀或过度磨损。
清洁中间体油道，使用压缩空气吹通润滑油孔，确保无堵塞。
检查涡轮轴是否弯曲（用百分表测量跳动量≤0.05mm），轴颈磨损量≤0.03mm。
2.关键部件检查标准
叶轮：
叶片无裂纹、变形，边缘无卷边或缺口。
积碳严重时需用超声波清洗，避免使用尖锐工具损伤表面。
轴承：
浮动轴承与轴颈间隙：0.05-0.12mm（参考C9手册）。
止推轴承磨损量≤0.10mm，油槽无堵塞。
密封环：
弹力良好，开口间隙≤0.30mm，安装时两环开口错开180°。
壳体：
涡轮壳和压气机壳无裂纹，结合面平整度≤0.05mm（用直尺和塞尺检查）。

三、组装与扭矩规格
1.组装顺序与注意事项
中间体预装配：
在浮动轴承表面涂抹发动机机油，按标记方向装入中间体（油槽朝上）。
安装止推轴承及隔圈，确保油孔对准中间体进油口。
涡轮轴组件安装：
将涡轮轴穿过中间体，安装涡轮叶轮并拧紧轴端螺母（扭矩：39-44N・m），确保叶轮与轴标记对齐。
安装涡轮壳，均匀拧紧压板螺栓（扭矩：24-27N・m）。
压气机端装配：
清洁压气机壳与中间体结合面，涂抹密封胶（如Permatex51813）。
对准标记安装压气机叶轮，拧紧轴端螺母（扭矩：39-44N・m），检查叶轮转动灵活性。
整体安装：
将涡轮增压器固定到排气歧管，使用新垫片，分两次交叉拧紧螺栓（初拧：30N・m；终拧：50N・m）。
连接润滑油管和冷却液管，确保管路无扭曲，卡箍紧固（扭矩：15-20N・m）。
2.关键扭矩规格（C9发动机典型值）
部件 扭矩值（N・m） 备注
涡轮壳压板螺栓 24-27 分两次交叉拧紧
压气机壳压板螺栓 24-27 同上
涡轮增压器固定支架螺栓 50-60 使用防咬合剂
排气歧管连接螺栓 50-60 分两次拧紧，冷态下最终确认
润滑油管接头 15-20 避免过度拧紧导致油管变形
注：不同涡轮增压器型号（如HolsetHX50与GarrettGT37）可能存在差异，务必参考原厂标签或维修手册。

四、测试与验证
手动转动检查：
用手拨动叶轮，应转动顺畅无卡滞，轴向窜动量≤0.25mm，径向间隙≤0.10mm。
气密性测试：
使用压缩空气（0.5-0.8bar）检测进气和排气侧，确保无泄漏（肥皂水涂抹法）。
润滑系统预注：
从润滑油进口注入清洁机油，手动转动叶轮使轴承充分润滑。
启动验证：
启动发动机怠速运行5分钟，检查涡轮增压器有无异响、振动或漏油。
监测增压压力（怠速约100kPa，负载时150-250kPa）和排气温度（≤750℃）。

五、常见问题与解决方案
叶轮擦碰壳体
原因：轴承磨损、轴弯曲或安装不当。
处理：更换轴承或涡轮轴，重新校准叶轮间隙。
增压压力不足
原因：旁通阀卡滞、进气管道漏气或叶轮积碳。
处理：清洁旁通阀，检查气路密封性，清洗叶轮。
润滑油泄漏
原因：密封环老化或回油管路堵塞。
处理：更换密封环，疏通回油管，检查曲轴箱通风系统。

六、维护建议
定期保养：
每250小时检查空气滤清器，每500小时更换机油和滤芯（使用全合成机油，如CatDEOUltra）。
每年或每2000小时拆解涡轮增压器，检查轴承和叶轮磨损情况。
操作规范：
冷启动后怠速预热3分钟，停机前怠速运行5分钟，避免涡轮“干磨”。
避免长时间高负荷运行，防止涡轮过热（排气温度＞800℃需停机检查）。
环境防护：
在多尘环境中使用高效空滤，并增加清洁频率。
潮湿地区注意进气系统防潮，防止叶轮腐蚀。

总结
卡特彼勒C9发动机涡轮增压器的内部检查需严格遵循原厂流程与扭矩标准，重点关注叶轮、轴承、密封环的磨损情况及装配间隙。建议非专业人员通过卡特彼勒授权服务中心进行深度维修，确保涡轮增压器的可靠性和发动机性能。维护后需通过诊断工具（如CatInsite）重置涡轮学习值，以实现最佳匹配。
提示：C9.3B发动机采用VGT可变截面涡轮增压器，检查时需额外关注旁通阀执行器和电子控制系统，必要时使用专用工具进行校准。
