珀金斯柴油机涡轮增压器传感器检测全攻略（附官方标准与实战测试流程）

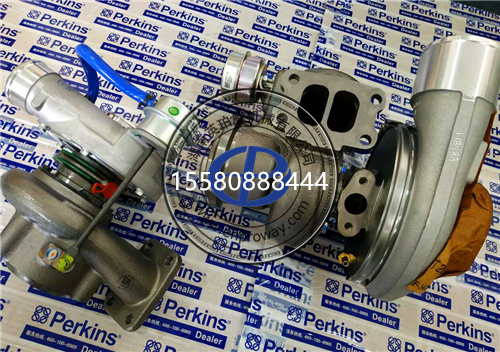

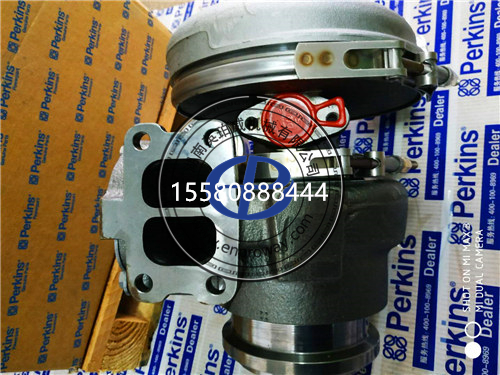

一、涡轮增压器传感器核心参数标准
（一）增压压力传感器
供电电压
由ECU提供稳定5V直流电源（标准值：5.0±0.2V），使用万用表测量传感器插头供电端子（如Perkins1106D车型端子A），电压偏差超过±0.3V需检查ECU供电模块。
信号电压范围
怠速工况：0.8-1.2V（对应进气压力约100-120kPa）
全负荷工况：3.5-4.2V（对应增压压力约250-300kPa）
急加速时信号上升速率应≥0.2V/ms，超调量≤5%。
电阻特性
常温下（25℃）内部电路电阻：1.2-1.8kΩ（使用万用表测量传感器信号端子与接地端）
温度每升高10℃，电阻增加约50-80Ω（需结合温度补偿曲线校准）。
（二）增压空气温度传感器
电阻-温度对应关系
-40℃：167kΩ
20℃：2.5kΩ
100℃：150Ω
测量时需使用恒温油浴设备，误差应控制在±3%以内。
信号电压特性
供电电压：5V（标准值）
输出信号：0.5-4.5V对应-40~130℃，每10℃电压变化约0.4V。
（三）涡轮转速传感器（电磁式）
电阻标准
线圈电阻：450-800Ω（25℃时）
绝缘电阻：＞10MΩ（线圈与壳体间）。
输出信号特性
怠速时：频率约200-300Hz，峰峰值≥1.5V
全负荷时：频率可达3000-5000Hz，峰峰值≥3V
使用示波器检测波形应呈正弦波，畸变率≤5%。

二、线路测试方法与工具应用
（一）基础检测流程
供电与接地检查
使用万用表直流电压档：
测量传感器供电端子电压（标准5V），压降超过0.5V需检查保险丝及ECU供电线路。
接地端子电阻应＜0.5Ω，否则需清理接地点锈蚀。
信号线连续性测试
断开传感器与ECU插头，测量信号线阻值：
增压压力传感器：信号端子至ECU对应引脚电阻＜1Ω
温度传感器：信号端子至ECU电阻＜0.8Ω
转速传感器：信号端子间电阻应符合线圈标准值。
绝缘性验证
使用兆欧表测试：
信号线与车身搭铁间绝缘电阻＞10MΩ
供电线与信号线间绝缘电阻＞5MΩ。
（二）动态信号测试
增压压力传感器
启动发动机，使用示波器监测信号端子：
怠速时波形应稳定在0.8-1.2V，波动≤±0.1V
急加速时波形需在0.5秒内升至3.5V以上，无杂波干扰。
增压空气温度传感器
加热传感器至50℃，使用万用表测量信号电压应在1.8-2.2V之间
自然冷却过程中，电压应线性上升，速率约0.05V/℃。
涡轮转速传感器
模拟转速测试（使用信号发生器）：
输入1000Hz信号，ECU应显示对应转速值（误差≤±2%）
实际运行时，示波器波形应无缺失脉冲。
（三）PerkinsEST工具专项诊断
数据流监控
进入“涡轮增压系统”模块，重点查看：
实际增压压力与目标值偏差（应≤±5kPa）
增压空气温度与环境温度差值（怠速时≤15℃）
涡轮转速波动（全负荷时≤±3%）。
主动测试功能
执行传感器自诊断：
增压压力传感器：发送校准指令后，信号应在1秒内恢复至标准值
温度传感器：模拟温度变化，ECU应实时更新显示值。
故障码解析
常见故障码处理：
P0234（超增压）：检查旁通阀控制电路及压力传感器校准值（参考值：标准压力250kPa时输出3.8V）
P0236（信号异常）：执行传感器强制输出测试，观察ECU响应时间（应≤0.2秒）。

三、典型故障诊断与排除
（一）增压压力异常波动
故障现象
急加速时轨压波动超过±50kPa，伴随黑烟排放。
诊断步骤
检查传感器插头端子是否氧化（使用接触清洁剂处理）
测量信号线对地电压：怠速时应为1.0V±0.1V，若异常需更换传感器。
实战案例
某Perkins4016-61TRG发动机出现P0234故障码，通过EST读取传感器实际值为4.8V（标准3.8V），更换传感器后故障排除。
（二）涡轮转速信号丢失
故障现象
发动机启动困难，ECU报“转速传感器信号丢失”。
诊断步骤
检查传感器线圈电阻（实测650Ω，标准450-800Ω正常）
示波器检测波形：发现信号幅值仅0.8V（标准≥1.5V），更换传感器后恢复正常。
（三）温度传感器误报高温
故障现象
仪表盘显示增压空气温度120℃，但实际温度仅80℃。
诊断步骤
测量传感器在80℃时电阻（实测220Ω，标准应为250Ω±5%）
检查线束电阻（信号线阻值1.2Ω，超标准0.8Ω），修复线束后故障解决。

四、预防性维护技术规范
（一）定期保养项目
维护周期 关键项目 技术标准
500小时 清洁传感器探头 使用压缩空气（压力≤0.4MPa）吹扫
1000小时 检查线束固定 插头锁扣扭矩1.5±0.2Nm
2000小时 校准压力传感器 使用标准压力源（0-300kPa）验证
4000小时 更换温度传感器 优先选用原厂配件（如Perkins#385720520）
（二）特殊工况应对
高原运行
海拔超过2000米时，通过EST调整增压压力目标值（每升高1000米增加0.02MPa）
检查温度传感器补偿系数（标准值：0.004V/℃）。
低温环境
启动前预热传感器至10℃以上（使用Perkins专用加热套件）
检查线束低温绝缘性（-20℃时＞5MΩ）。
（三）数据记录要求
建立传感器维护档案，记录：
每次校准的压力-电压对应值
温度传感器的电阻-温度校准曲线
涡轮转速传感器的波形截图。
建议每500小时通过EST下载传感器运行日志，分析长期趋势（如压力传感器漂移率≤0.5%/1000小时）。
通过系统化检测和精准维护，珀金斯涡轮增压器传感器可实现8000小时以上的稳定运行。建议结合Perkins远程诊断服务（如PerkinsInsight）实时监控传感器健康状态，提前预警潜在故障。如需深度技术支持，可联系珀金斯授权服务网点获取最新维修手册及专用工具。
