卡特C15发动机大修238-2700缸套全攻略，不看后悔！

一、卡特 C15 发动机的江湖地位
在重型机械的广袤天地里，卡特 C15 发动机宛如一位声名远扬的武林高手，凭借自身硬实力占据着重要的一席之地。它广泛应用于挖掘机、装载机、推土机等各类工程机械，在矿山开采的磅礴作业中，助力挖掘设备高效挖掘矿石；在建筑施工的繁忙场景里，为起重机、搅拌车等提供稳定动力 ，推动高楼大厦拔地而起。发电机组领域，卡特 C15 发动机也是可靠担当，保障电力稳定供应，在关键时刻避免断电危机。

卡特 C15 发动机之所以备受青睐，源于其强大的动力输出，能轻松应对各种复杂艰巨的任务，让机械高效运转；卓越的耐久性，使其即便在高温、高压、高粉尘等恶劣环境下，也能长时间稳定工作，减少故障发生；还有高效的燃油利用率，在降低运营成本的同时，响应环保号召，减少能源浪费 。如此优秀的发动机，一旦出现故障，对生产作业的影响不容小觑，所以维修保养至关重要，今天咱们就聚焦卡特 C15 发动机大修中 238 - 2700 缸套相关事宜。
二、大修前的 “侦察”：如何判断缸套需更换
在决定对卡特 C15 发动机 238 - 2700 缸套进行大修前，精准判断缸套是否需要更换至关重要，这就如同医生看病，准确诊断是有效治疗的前提。我们可以从常见故障现象和专业检测方法两方面入手。

（一）常见故障现象
当卡特 C15 发动机出现动力下降时，就像一位运动员突然失去了往日的爆发力，原本轻松举起的 “重物” 现在却力不从心。这是因为缸套磨损后，气缸密封性变差，压缩压力不足，可燃混合气无法充分燃烧，使得发动机输出的动力大打折扣 。比如在挖掘机作业时，挖掘动作变得迟缓，装载货物时无法快速提升；装载机搬运物料，行驶速度明显变慢，爬坡也变得吃力。
油耗增加也是一个明显信号。发动机就像一个 “大胃王”，饭量突然增大，燃油消耗远超正常水平。这是由于缸套问题导致燃烧不充分，大量燃油未释放能量就被排出，造成能源浪费。原本一箱油能让设备工作较长时间，现在却需要频繁加油，大大增加了运营成本。
异常抖动的发动机如同一个情绪不稳定的人，不停地颤抖。这是因为缸套磨损不均，导致活塞在气缸内运动时受力不平衡，引发发动机整体抖动。这种抖动不仅影响设备操作的舒适性，还可能对其他部件造成额外的冲击和损坏，缩短设备使用寿命。
冒黑烟现象表明发动机燃烧状况不佳，废气中含有大量未燃烧的碳颗粒。这是因为缸套磨损使气缸内的空气与燃油混合比例失调，燃油无法充分燃烧，从而产生黑色浓烟。在施工现场，远远就能看到设备尾部冒出滚滚黑烟，不仅污染环境，还意味着发动机性能已严重下降。

（二）专业检测方法
对于专业维修人员来说，仅靠观察故障现象还不够，还需借助专业工具和方法进行精确检测。内径千分尺是测量缸套内径的常用工具，使用时，先将内径千分尺的测量触头伸进缸套内部，使其与缸套内壁紧密接触，然后小心地调整微分筒，让测量面在缸套的径向截面内轻轻摆动，仔细寻找最小尺寸，这个最小尺寸就是缸套的内径。将测量得到的内径数据与卡特 C15 发动机 238 - 2700 缸套的标准内径进行对比，如果差值超过规定的磨损极限，就说明缸套磨损严重，需要更换 。一般来说，缸套内径的磨损极限在 0.1 - 0.3 毫米左右，具体数值可参考发动机的维修手册。
观察缸套表面磨损和划痕也很关键。将缸套从发动机中取出后，用干净的布擦拭其表面，在充足的光线下仔细查看。正常的缸套表面应该是光滑且有一定光泽的，如果发现有明显的纵向或横向划痕，或者表面出现粗糙、不均匀的磨损痕迹，就表明缸套已受损。轻微的划痕和磨损可以通过珩磨等工艺修复，但如果划痕深度较深、磨损面积较大，就只能更换缸套。
气密性测试能直接反映缸套的密封性能。测试时，先将发动机的其他部件安装好，只留下缸套所在的气缸，然后通过专用的气密测试设备向气缸内充入一定压力的气体，通常压力在 0.5 - 1.0 兆帕之间。接着，仔细观察压力计的读数变化，如果在规定时间内压力下降明显，说明气缸存在漏气现象，大概率是缸套密封出现问题，需要进一步检查和处理，必要时更换缸套 。

三、238 - 2700 缸套的那些事儿
（一）缸套参数与特性

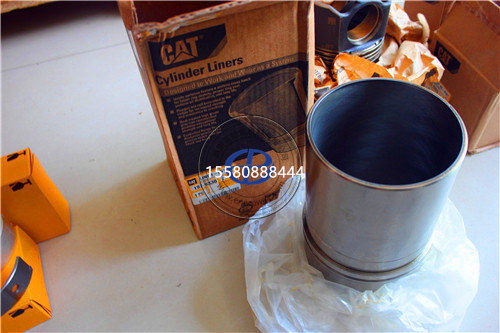

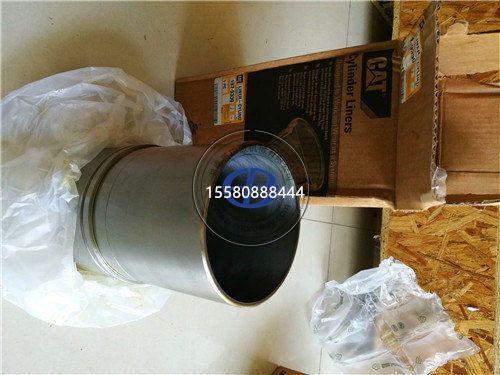

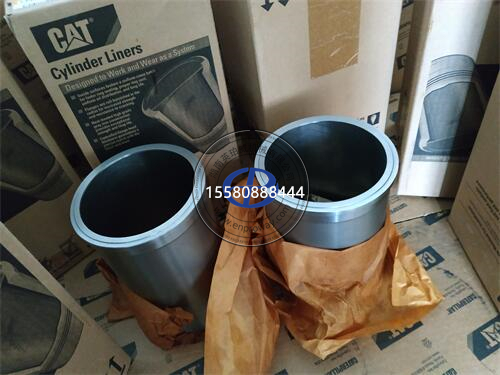

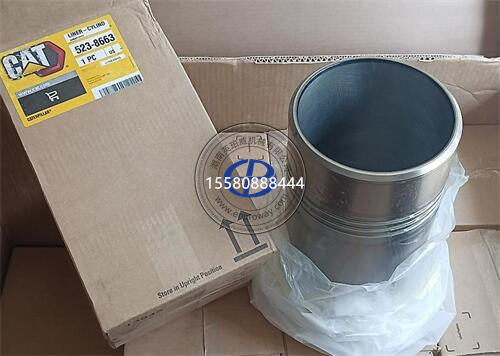

238 - 2700 缸套在卡特 C15 发动机中扮演着关键角色，其各项参数决定了发动机的性能表现。它的内径通常为 137 毫米左右，这个尺寸精准适配活塞的运动，确保活塞在气缸内平稳往复，实现高效的能量转换。外径大约在 145 毫米，合理的外径设计保证了缸套与发动机机体之间的紧密配合，有效传递热量并维持结构稳定 。高度一般为 220 毫米上下，这样的高度既能满足气缸的工作容积需求，又能保证发动机整体结构紧凑。
材质上，238 - 2700 缸套多采用优质的灰铸铁，这种材料具有良好的耐磨性、吸振性和铸造性能。耐磨性让缸套在长时间的活塞摩擦下，依然能保持良好的工作状态，减少磨损带来的性能下降；吸振性则有助于降低发动机运行时产生的振动和噪音，提升设备的舒适性；出色的铸造性能使得缸套能够被精确制造，满足复杂的工艺要求 。
结构方面，它属于湿式缸套，直接与冷却液接触。这一设计最大的优势就是冷却效果极佳，能迅速带走发动机工作时产生的大量热量，避免气缸因过热而损坏，保证发动机在高温环境下也能稳定运行。而且，湿式缸套的安装和更换相对方便，在发动机大修时，能有效缩短维修时间，降低维修成本 。
（二）适配机型与应用场景
238 - 2700 缸套主要适配卡特 C15 ACERT 系列发动机，这类发动机凭借强大的动力和稳定的性能，在众多工程机械中得到广泛应用。像卡特彼勒 336D2 LC 挖掘机，它在矿山开采、大型建筑施工等场景中大展身手，238 - 2700 缸套为其 C15 发动机提供稳定的气缸工作环境，让挖掘机的挖掘动作强劲有力，无论是挖掘坚硬的岩石，还是搬运大量的土方，都能轻松应对 。
卡特彼勒 966K 装载机也是 238 - 2700 缸套的适配机型之一，在港口、物流园区等场所，它负责货物的搬运和装卸工作。C15 发动机搭配这款缸套，使装载机具备强大的扭矩输出，能够轻松举起和运输沉重的货物，高效完成物流作业。
在船舶领域，一些内河运输船和小型近海作业船也采用了配备 238 - 2700 缸套的卡特 C15 发动机。在水面上，发动机持续稳定运行，为船舶提供可靠的动力，保障船舶在不同水域条件下顺利航行，完成货物运输、海上作业等任务 。

四、大修实操：步步为营换缸套
（一）前期准备：粮草先行
在对卡特 C15 发动机 238 - 2700 缸套进行大修前，充分的前期准备工作是确保维修顺利进行的关键，这就如同行军打仗前要筹备好粮草一样重要。
必备工具必不可少，各种规格的扳手是拆卸和安装螺栓的得力助手，不同尺寸的扳手对应不同规格的螺栓，确保能精准操作 。起重机用于将发动机从设备上安全地吊卸下来，减轻人力负担，保障操作安全。专用压套工具则是安装和拆卸缸套的专业工具，能保证缸套安装的精度和稳定性。此外，还需要百分表、内径千分尺等测量工具，用于精确测量发动机零部件的尺寸，确保维修后的发动机性能符合标准 。
材料方面，新的 238 - 2700 缸套是核心部件，必须选择质量可靠、符合原厂标准的产品，以保证发动机的性能和使用寿命。同时，要准备好密封件，如气缸垫、缸套密封圈等，它们能有效防止发动机漏气、漏水，确保发动机正常运行。润滑油也是不可或缺的，在安装过程中，涂抹适量的润滑油可以减少零部件之间的摩擦，便于安装，还能起到保护零部件的作用 。
维修场地的清洁和安全防护同样不容忽视。清洁的场地能避免杂质进入发动机内部，防止造成二次损伤。在维修前，要用干净的抹布擦拭工作台面，清理地面杂物，确保场地整洁。安全防护方面，维修人员要佩戴好安全帽、手套、护目镜等防护用品，防止在操作过程中受伤。同时，要确保维修场地通风良好，避免因吸入有害气体而影响身体健康 。

（二）发动机拆解：小心驶得万年船
发动机拆解是一项细致的工作，需要按照从外到内、先附件后主体的顺序进行，就像拆解一件精密的艺术品，每一步都要小心翼翼。
首先，拆卸进排气管。进排气管连接着发动机和外界，在拆卸时，要先拧下固定螺栓，然后小心地将进排气管从发动机上取下。注意不要用力过猛，以免损坏管道或接口处的密封件 。接着，拆卸正时系统。正时系统对于发动机的正常运转至关重要，在拆卸时，要先做好标记，记录正时链条或皮带的安装位置，然后按照正确的步骤拆卸链轮、链条或皮带，避免安装时出现错误 。
拆卸缸盖是一个关键步骤。在拆卸前，要先将缸盖上的附件，如喷油器、气门室盖等拆除，然后按照规定的顺序和力矩拧下缸盖螺栓。在取下缸盖时，要使用专用工具，如吊具，平稳地将缸盖吊起，避免缸盖与缸体发生碰撞 。
最后，拆卸活塞连杆组件。先将活塞连杆组所在的气缸对应的油底壳部分拆卸下来，露出活塞连杆组件。然后，用合适的工具将活塞连杆组从气缸中推出，注意在推出过程中，要避免损伤活塞、连杆和气缸壁 。在整个拆解过程中，要对每个零部件做好标记，记录它们的安装位置和顺序，以便后续组装时能够准确无误地进行 。

（三）旧缸套取出：巧劲破难题
取出旧缸套需要一定的技巧和方法，稍有不慎就可能损伤缸体，就像在瓷器店里取物，要格外小心。
对于干式缸套，由于其与缸体是过盈配合，拆卸难度较大。常用的方法是使用拉拔器，将拉拔器的爪钩牢固地勾住缸套的边缘，然后通过旋转拉拔器的螺杆，逐渐施加拉力，将缸套从缸体中拉出 。在拉拔过程中，要注意保持拉力的均匀性，避免缸套受力不均而损坏。如果缸套与缸体之间的配合非常紧密，拉拔器无法顺利拉出缸套，可以使用压力机辅助拆卸。将发动机缸体放置在压力机的工作台上，使缸套的中心与压力机的压头对齐，然后缓慢施加压力，将缸套从缸体中压出 。
对于湿式缸套，由于其与缸体之间有一定的间隙，相对来说拆卸较为容易。可以使用专用的工具，如缸套拆卸器，将其插入缸套与缸体之间的间隙，然后通过旋转工具，使工具的卡爪卡住缸套，再将缸套拉出 。在取出旧缸套后，要仔细清理缸体上残留的密封胶、杂质等，使用刮刀、砂纸等工具将缸体表面清理干净，为新缸套的安装做好准备 。
（四）新缸套安装：精度至上
新缸套的安装是大修过程中的关键环节，精度要求极高，必须严格按照标准操作，确保安装质量。
在安装新缸套前，要对其进行仔细检查。首先，核对缸套的尺寸，使用内径千分尺、外径千分尺等工具测量缸套的内径、外径、高度等参数，确保其与发动机的规格要求一致 。同时，检查缸套的外观，查看是否有裂纹、砂眼、气孔等缺陷，如有问题，及时更换缸套 。
安装时，先在缸套的外表面涂抹一层均匀的润滑油，这样可以减少安装时的阻力，避免损伤缸套和缸体 。然后，将缸套缓慢地放入缸体的安装孔中，使用专用的压装工具，如压力机，将缸套压入缸体。在压装过程中，要控制好压力和速度，压力过大可能导致缸套变形，速度过快则可能使缸套安装不到位 。一般来说，压装压力应控制在 5 - 10 吨左右，压装速度不宜过快，以每分钟 2 - 3 毫米为宜 。

压装完成后，要对缸套进行测量和检查。使用内径千分尺测量缸套的内径，确保其在规定的公差范围内，一般公差范围在 ±0.03 毫米左右 。同时，检查缸套的安装是否平整，与缸体表面是否平齐，如有偏差，要及时进行调整 。此外，还要检查缸套与活塞之间的间隙，确保间隙符合标准，一般间隙在 0.1 - 0.2 毫米之间 。
（五）发动机组装与调试：收尾大考验
发动机组装是大修的最后阶段，要按照与拆解相反的顺序进行，每个部件的安装都要准确无误，就像搭建一座精密的机器，任何一个小零件的错误都可能影响整体性能 。
在组装过程中，要特别注意各部件的安装顺序、位置和紧固力矩。例如，安装缸盖时，要先将气缸垫正确地放置在缸体上，然后将缸盖平稳地安装在气缸垫上，按照规定的顺序和力矩拧紧缸盖螺栓，一般力矩在 100 - 150 牛・米之间 。安装活塞连杆组件时，要确保活塞的方向正确，连杆与曲轴的连接牢固 。
完成组装后，进行调试工作。首先，进行启动测试，检查发动机是否能够顺利启动。启动后，观察发动机的运转平稳性，是否有异常抖动、噪音等现象 。同时，检查发动机的排放情况，使用专业的尾气检测设备检测尾气中的污染物含量，确保排放符合环保标准 。如果在调试过程中发现问题，要及时进行排查和解决，直到发动机能够正常运行 。

五、大修后：呵护爱车新 “心脏”
（一）磨合期注意事项
大修后的卡特 C15 发动机，就像一位刚经历手术的病人，需要一段恢复期，也就是我们所说的磨合期。一般来说，磨合期在 200 - 300 工作小时左右 ，这段时间内，设备的运行状态对发动机的长期性能和使用寿命有着重要影响。
在磨合期内，转速控制至关重要，应将发动机转速控制在 2500 - 3000 转 / 分钟以内，避免长时间高转速运转。高转速会使发动机内部零部件承受过大的负荷和摩擦，不利于它们的磨合和稳定 。比如在挖掘机作业时，不要将油门开到最大，保持中等转速进行挖掘操作；装载机行驶时，避免急加速，缓慢提升车速。
负荷方面，要严格控制在额定负荷的 70% - 80% 以下 。超载会让发动机过度劳累，增加磨损，影响磨合效果。例如，装载机在搬运货物时，不要超过其额定载重量的 80%，合理分配每次的装载量。
急加速和急刹车也是磨合期的大忌，这两种行为会对发动机产生剧烈的冲击，破坏零部件之间的正常磨合。就像跑步时突然冲刺和急停，会对身体关节造成伤害一样。在设备操作过程中，要平稳地控制油门和刹车，提前预判路况和作业需求，避免不必要的急加速和急刹车。
定期更换机油和滤清器同样不可或缺。在磨合期内，机油会快速受到污染，含有大量的金属碎屑和杂质，这些污染物会加剧发动机零部件的磨损。因此，建议在磨合期内每 50 - 100 工作小时更换一次机油和滤清器 ，确保发动机内部的清洁和良好润滑。更换机油时，要选择符合卡特 C15 发动机要求的优质机油，根据发动机的工作环境和季节，选择合适的机油粘度 。例如，在高温环境下，可选用粘度稍高的机油，以保证良好的润滑性能；在寒冷季节，选择低温流动性好的机油，便于发动机启动和零部件的润滑 。

（二）日常维护要点
日常维护是让卡特 C15 发动机保持良好状态的关键，就像我们每天都要洗脸刷牙保持个人卫生一样，发动机也需要定期的检查和维护。
每天工作前，要检查冷却液液位。冷却液就像发动机的 “退烧药”，能有效带走发动机工作时产生的热量，防止发动机过热。打开发动机舱，找到冷却液储液罐，观察液位是否在 MAX（最高液位）和 MIN（最低液位）刻度线之间 。如果液位过低，要及时添加符合卡特标准的冷却液，注意添加的冷却液品牌、型号和颜色要与原来的一致 。同时，检查冷却液是否有变质、浑浊的情况，如有异常，应及时更换冷却液 。
机油液位的检查也不容忽视，机油是发动机的 “血液”，为零部件提供润滑和保护。使用机油标尺检查机油液位，液位应在标尺的上下限之间。机油不足会导致零部件磨损加剧，甚至引发故障；机油过多则会增加发动机的运转阻力，影响性能 。定期更换机油和机油滤清器，一般情况下，每 250 - 500 工作小时更换一次机油和滤清器，具体更换周期可参考发动机的使用手册 。在更换机油时，要确保旧机油完全排放干净，同时清洁机油滤清器的安装座，避免杂质残留 。
空气滤清器的清洁至关重要，它能防止灰尘、杂质等进入发动机，保护发动机内部零部件。定期检查空气滤清器，根据使用环境和工作强度，一般每 50 - 100 工作小时清洁一次，当空气滤清器的阻力达到规定值时，应及时更换滤芯 。清洁时，可使用压缩空气从滤芯内部向外吹，将灰尘和杂质吹出；更换滤芯时，要选择质量可靠的原厂配件，确保过滤效果 。

燃油系统也需要定期检查，检查燃油管路是否有泄漏、老化的情况，接头是否松动。定期排放燃油箱中的水和沉渣，避免水分和杂质进入发动机，影响燃烧效果和发动机性能 。每 250 - 500 工作小时更换燃油滤清器，确保燃油的清洁度 。同时，要使用符合卡特 C15 发动机要求的燃油，劣质燃油会导致发动机燃烧不充分、积碳增加，甚至损坏喷油器等部件 。
皮带的检查也很重要，检查皮带是否有松弛、磨损、裂纹等情况。皮带过松会导致传动效率降低，出现打滑现象；皮带过紧则会增加皮带和皮带轮的磨损，甚至导致皮带断裂 。如果发现皮带出现问题，应及时调整或更换皮带 。一般每 500 - 1000 工作小时检查一次皮带的张紧度和磨损情况 。
涡轮增压器是提高发动机性能的重要部件，要定期检查涡轮增压器的工作状态。检查涡轮增压器的压气机叶轮和涡轮叶轮是否有损坏、变形，轴承是否有松动 。每 500 - 1000 工作小时检查一次涡轮增压器的机油供应和回油情况，确保润滑良好 。同时，注意涡轮增压器的工作温度，避免长时间高温运行，以免损坏涡轮增压器 。

六、Q&A：常见问题与解答
（一）大修费用大概多少？
卡特 C15 发动机大修 238 - 2700 缸套的费用，没有一个固定的数值，它受多种因素左右。缸套本身的价格，原厂配件通常在 2000 - 3000 元左右，副厂配件相对便宜些，大概 1000 - 2000 元 ，但质量和性能可能存在差异。维修过程中，还涉及到其他零部件的更换，像活塞、活塞环、连杆等，这些零部件的费用累加起来也不少。另外，人工费用也占了较大比重，不同地区、不同维修厂的收费标准不同，一般在 2000 - 5000 元左右 。如果发动机除了缸套问题，还有其他严重故障，比如曲轴变形、气门损坏等，维修费用还会大幅增加。所以，总体算下来，卡特 C15 发动机大修 238 - 2700 缸套的费用可能在 5000 - 10000 元甚至更高 。
（二）维修周期要多久？
维修周期主要取决于维修的复杂程度和维修厂的工作效率。一般情况下，如果只是单纯更换 238 - 2700 缸套，且维修厂配件齐全、技术熟练，3 - 5 天就能完成 。但如果发动机拆解后，发现还有其他零部件需要维修或更换，像正时系统故障、涡轮增压器损坏等，维修时间就会延长，可能需要 7 - 10 天 。此外，如果遇到配件缺货的情况，等待配件的时间也会算在维修周期内，这就可能导致维修周期进一步拉长，有时甚至需要半个月以上 。

（三）维修后质保是怎样的？
维修后的质保政策，不同的维修厂有不同的规定。一些正规的维修厂，会提供 3 - 6 个月的质保期，在质保期内，如果发动机出现与本次维修相关的故障，维修厂会免费进行维修或更换零部件 。也有部分维修厂会按照行驶里程或工作小时数来提供质保，比如质保期为 500 工作小时或者 10000 公里 。在质保期内，用户要注意保存好维修记录和发票等凭证，以便在出现问题时能够顺利享受质保服务 。同时，要按照维修厂的要求进行正确的使用和保养，否则可能会影响质保的有效性 。
（四）如何选择优质缸套？
选择优质缸套至关重要，关乎发动机的性能和使用寿命。首先，要查看产品是否有正规的品牌标识和生产厂家信息，知名品牌的缸套，如卡特原厂的 238 - 2700 缸套，质量更有保障，它们在生产工艺、材质选择上都有严格的标准 。其次，检查缸套的外观，优质缸套表面光滑平整，没有明显的砂眼、气孔、裂纹等缺陷 。可以用手触摸缸套内壁，感受其光滑度，内壁粗糙的缸套会增加活塞的磨损。还可以通过测量缸套的尺寸来判断其质量，使用内径千分尺、外径千分尺等工具，测量缸套的内径、外径、高度等参数，与标准尺寸进行对比，误差在允许范围内的才是合格产品 。此外，查看产品的质量认证，如 ISO 9001 质量管理体系认证等，有认证的产品在质量管控上更规范 。在购买时，要选择正规的销售渠道，如卡特授权的经销商，避免买到假冒伪劣产品 。

253-1752 止推板 2,317-8766 主轴承 7,490-7198 进气门 12,490-7200 排气门 12,226-5561 气门座镶圈 12,280-3979 气门座镶圈 12,536-2063 气门导管 24,164-4187 活塞环 6,180-7350 活塞销 6, 247-6130 顶部活塞环 6,238-0294 活塞环 6
224-3246 连杆轴承 6,238-2700 缸套 6,473-4623 发动机主大修套件 1,473-3265 发动机缸盖垫片套件 1,473-3279 发动机中、下部垫片套件 1,473-3264 发动机后部垫片套件 1,473-3263 发动机油冷器及管路垫片套件 1,473-3262 发动机前部垫片套件 1
110-2220 缸套密封圈 6,142-6217 O 形密封圈 6,9L-5854 加注口箍带 6,263-4920 喷油器套筒 6,166-2904 O 形密封圈 12, 9X-7430 O 形密封圈 6
零件号 238-2700 的兼容型号
UNDERGROUND ART TRUCK
AD30
GENERATOR SET
C15
TRUCK ENGINE
C15
WHEEL TRACTOR
627G 637D 623G 631D 633D 621G
RECLAIMER MIXER
RM-500
SOIL COMPACTOR
825H
LOAD HAUL DUMP
R2900G
EJECTOR TRUCK
740
WHEEL DOZER
824H
LANDFILL COMPACTOR
826H
WHEEL LOADER
980H
TRACK-TYPE TRACTOR
D8T D8R
ARTICULATED TRUCK
740 735 OEM 735
PIPELAYER
583T 587T
INDUSTRIAL ENGINE
C15
WHEEL SCRAPER
657G 657E
TRUCK
770
EXCAVATOR
365C L 365C L MH 365C
