卡特336D2L挖机C9 C-9发动机大修：4695312缸套那些事儿

卡特336D2L挖机C9 C-9发动机大修：4695312缸套那些事儿
卡特 336D2L 挖机与 C9 C-9 发动机初印象
在工程机械的广阔舞台上，卡特 336D2L 挖机无疑是一位实力强劲的 “明星选手”。它整机工作重量约为 34.6 吨，属于中型到大型挖掘机范畴 ，凭借自身卓越的性能，在各类复杂工况中都有着出色的表现。无论是大型土木工程的场地平整，还是矿山开采中的矿石挖掘，亦或是道路建设里的土方作业，卡特 336D2L 挖机都能游刃有余。其标准铲斗容量在 1.88 - 2.41m³ 之间，可根据不同作业需求灵活调整，最大挖掘深度可达 8210mm 左右，最大挖掘高度可达 10730mm 左右，行走速度最高能达到 4.6km/h，最大牵引力为 300.0kN，爬坡能力达到 70%（或 30°） ，这些亮眼的数据足以彰显它的强大作业能力。

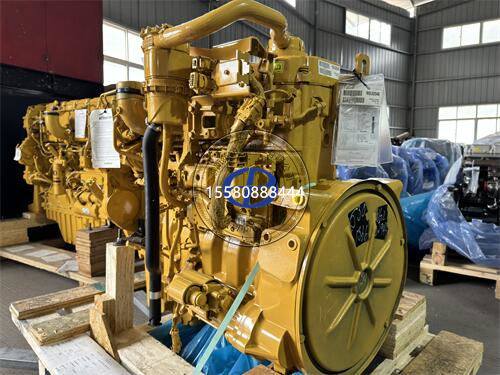

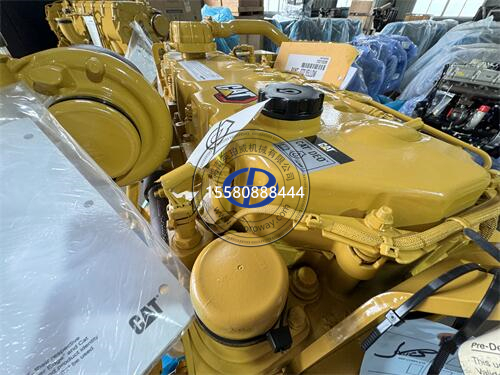

而在卡特 336D2L 挖机的 “心脏” 部位，跳动着的是 Cat C9 C-9 发动机。这台发动机额定功率达到 209kW（ISO 14396 标准） ，为挖机提供了源源不断的强劲动力，是挖机高效作业的核心保障。它融合了久经考验、坚固耐用的部件和精密的制造工艺，不仅符合美国 EPA Tier 3、欧盟 Stage IIIA 和中国非公路用车辆 Stage III 等效排放标准，有着不错的环保性能，还具备发动机转速自动控制功能，在无负载或轻负载条件下会自动激活，降低发动机转速，最大限度地减少油耗，节能又可靠。可以说，C9 C-9 发动机对于卡特 336D2L 挖机而言，就如同灵魂之于躯体，缺之不可，它的稳定运行直接关乎着挖机的工作效率与经济效益。

发动机大修之缸套重要性
发动机就如同卡特 336D2L 挖机的 “心脏”，为其提供源源不断的动力，驱动着挖机在各种复杂工况下高效作业。然而，随着使用时间的增长和作业强度的增加，发动机内部零部件不可避免地会出现磨损、老化等问题，这时候发动机大修就显得尤为必要。发动机大修就像是给 “生病” 的心脏进行一次全面的 “手术治疗”，通过对发动机内部各个关键零部件的检查、修复或更换，能够让发动机重新恢复到良好的工作状态，确保挖机持续稳定地运行 ，为工程建设提供可靠的支持。如果忽视发动机出现的问题，不及时进行大修，可能会导致发动机故障加剧，甚至彻底损坏，不仅会延误工期，还会增加高昂的维修成本。
在发动机的众多零部件中，缸套绝对算得上是关键中的关键。它与活塞、缸盖共同构成了发动机的燃烧室，是发动机实现能量转换的核心区域之一。从动力输出方面来看，缸套的状态直接影响着气缸的密封性。当缸套出现磨损、拉伤等问题时，气缸的密封性就会下降，导致气体泄漏，这样在发动机的做功冲程中，燃烧产生的高压气体无法有效地推动活塞运动，从而使发动机的动力输出大打折扣。想象一下，卡特 336D2L 挖机在挖掘作业时，如果发动机动力不足，就无法快速、有力地将铲斗插入土石中，作业效率会大幅降低。
在燃油效率方面，缸套的影响同样显著。良好的缸套能够保证发动机内部的燃烧过程正常进行，燃油能够充分燃烧，释放出最大的能量。但如果缸套出现问题，导致燃烧不充分，不仅会造成燃油的浪费，使挖机的油耗大幅增加，还会产生大量的积碳，进一步影响发动机的性能，形成恶性循环。此外，缸套还承受着活塞的侧推力，是活塞往复运动的导向，其磨损程度会影响活塞的运动轨迹和稳定性，进而影响整个发动机的运转平顺性。所以，在发动机大修过程中，对缸套的检查和更换是重中之重，直接关系到发动机大修后的性能和使用寿命 。

认识 4695312 缸套
（一）基本参数揭秘
4695312 缸套在卡特 336D2L 挖机 C9 C-9 发动机的大修中占据着关键地位。从尺寸规格来看，它的内径为 112.025mm（4.410 in） ，这样的内径尺寸是经过卡特彼勒工程师精心设计的，与 C9 C-9 发动机的活塞、活塞环等部件完美适配，能够确保发动机在工作时，活塞在缸套内的往复运动顺畅且稳定。例如，在发动机的吸气冲程中，合适的内径尺寸可以保证空气能够顺利进入气缸，与燃油充分混合，为后续的燃烧过程提供良好的条件。而在做功冲程，精准的内径尺寸则能让活塞在高压燃气的推动下，高效地将热能转化为机械能，驱动挖机的各项作业。
在材质方面，4695312 缸套采用了经过热处理的高等级灰口铸铁结构。这种材质具有非凡的强度，能够承受发动机工作时活塞对缸套内壁产生的巨大侧压力和摩擦力。在卡特 336D2L 挖机长时间高强度的作业过程中，发动机的活塞会以极高的频率在缸套内往复运动，高等级灰口铸铁材质的缸套能够有效抵抗这种持续的摩擦和冲击，减少磨损，从而延长缸套的使用寿命，保障发动机的稳定运行。同时，经过热处理的工艺进一步增强了缸套的耐磨性和抗变形能力，使其在高温、高压的恶劣工作环境下，依然能够保持良好的形状和尺寸精度，确保发动机的性能不受影响。
（二）与 C9 C-9 发动机的适配性
4695312 缸套与 C9 C-9 发动机的适配堪称天衣无缝。从安装层面来说，它的法兰头厚度经过严格控制，能够与 C9 C-9 发动机的缸体和缸盖紧密贴合，在安装过程中，通过精准的定位和密封措施，确保缸套与缸体之间不会出现冷却液泄漏、气体窜漏等问题。这就好比为发动机打造了一个坚固的 “堡垒”，让发动机内部的工作环境始终保持稳定。
在实际工作协同中，当 C9 C-9 发动机启动后，活塞在 4695312 缸套内开始高速往复运动。在进气行程，活塞向下运动，缸套内形成负压，外界空气通过进气门被吸入缸内；在压缩行程，活塞向上运动，将吸入的空气与燃油充分混合并压缩，为燃烧做准备；在做功行程，燃烧产生的高温高压气体推动活塞向下运动，通过连杆将动力传递给曲轴，实现发动机的动力输出；在排气行程，活塞再次向上运动，将燃烧后的废气通过排气门排出缸外。整个过程中，4695312 缸套为活塞的运动提供了精准的导向，保证活塞的运动轨迹始终保持在最佳状态，从而使发动机的各个工作循环能够有序、高效地进行。如果缸套与发动机不匹配，可能会导致活塞运动受阻，发动机出现抖动、功率下降等问题，严重影响卡特 336D2L 挖机的作业效率和性能 。

卡特 336D2L 挖机 C9 C-9 发动机大修配件清单 - 缸套周边
（一）其他重要配件列举
在卡特 336D2L 挖机 C9 C-9 发动机大修中，除了 4695312 缸套外，还有一系列与之密切相关的重要配件。活塞也是不可或缺的关键部件，例如 3851657 活塞，它与缸套紧密配合，在发动机的工作循环中起着至关重要的作用。活塞在缸套内做高速往复运动，通过连杆将燃烧产生的能量传递给曲轴，从而实现发动机的动力输出 。在进气行程，活塞向下运动，使气缸内形成负压，吸入空气和燃油的混合气；在压缩行程，活塞向上运动，压缩混合气，提高其温度和压力，为燃烧创造条件；在做功行程，燃烧后的高温高压气体推动活塞向下运动，输出动力；在排气行程，活塞再次向上运动，将废气排出气缸。
5245611 活塞销则是连接活塞和连杆的重要零件，它需要具备高强度和良好的耐磨性，以承受活塞与连杆之间的巨大作用力和频繁的冲击载荷 。在发动机运转过程中，活塞销将活塞的往复直线运动转化为连杆的摆动，进而带动曲轴旋转，是发动机动力传递的关键环节之一。
1512939 轴瓦和 2133190 连杆瓦同样意义重大。轴瓦安装在曲轴和缸体的轴承座之间，起到减少摩擦和磨损的作用，保证曲轴能够平稳、顺畅地旋转。而连杆瓦安装在连杆大头与曲轴的连杆轴颈之间，它与轴瓦一起，为发动机的高速运转提供了可靠的支撑和润滑条件，有效降低了运动部件之间的摩擦阻力和热量产生，提高了发动机的效率和可靠性 。另外，2463150 止推片用于限制曲轴的轴向移动，确保曲轴在工作过程中的位置稳定，避免因轴向窜动而导致发动机故障 。这些配件虽然看似小巧，但在发动机的整体运行中都发挥着不可替代的作用。
（二）配件间的协同运作
在卡特 336D2L 挖机 C9 C-9 发动机的工作过程中，4695312 缸套与上述配件紧密协同，缺一不可。当发动机启动后，活塞在缸套内开始高速往复运动。活塞环安装在活塞的环槽内，与缸套内壁紧密接触，起到密封气缸、防止气体泄漏和机油窜入燃烧室的作用。在活塞的往复运动过程中，活塞销将活塞与连杆连接在一起，把活塞所受的力传递给连杆。连杆在活塞销的带动下，做摆动运动，将活塞的直线运动转化为曲轴的旋转运动。
而轴瓦和连杆瓦则分别为曲轴和连杆提供了低摩擦的滑动表面，确保它们在高速旋转和承受巨大载荷的情况下能够正常工作。轴瓦和连杆瓦表面通常都涂有一层特殊的减摩材料，如巴氏合金等，能够有效减少摩擦系数，降低磨损和热量产生 。止推片则在这个过程中，限制了曲轴的轴向移动，保证了曲轴与其他部件之间的相对位置精度，使得整个发动机的运转更加平稳、可靠。
如果其中任何一个配件出现问题，都会影响发动机的正常工作。比如，若活塞磨损严重，与缸套之间的间隙增大，就会导致气缸漏气，发动机功率下降，油耗增加；若活塞销松动或损坏，会产生异常的敲击声，甚至可能导致活塞与连杆脱离，引发严重的发动机故障；若轴瓦或连杆瓦磨损过度，会使曲轴与它们之间的配合间隙变大，造成机油压力下降，润滑不良，进而导致曲轴和其他部件的磨损加剧，严重时可能使发动机抱死 。所以，在卡特 336D2L 挖机 C9 C-9 发动机大修时，必须对这些与缸套密切相关的配件进行全面检查和更换，确保它们能够协同工作，让发动机恢复到最佳性能状态 。

更换 4695312 缸套的实操要点
（一）更换前的准备工作
在对卡特 336D2L 挖机 C9 C-9 发动机的 4695312 缸套进行更换前，充分的准备工作是确保维修顺利进行的关键。首先，要准备齐全各类工具，如不同规格的扳手，用于拆卸和紧固发动机上的各种螺栓，像缸盖螺栓、连杆螺栓等；螺丝刀则用于拆卸一些小型的固定螺丝；活塞环卡钳，在安装和拆卸活塞环时必不可少，它能精准地将活塞环安装到活塞的环槽内，避免活塞环在操作过程中受损；还有专用的拉拔器，用于将旧缸套从缸体中平稳地拉出，防止在拆卸过程中对缸体造成不必要的损伤；此外，还需要有内径千分尺、游标卡尺等测量工具，以便在维修过程中对零部件的尺寸进行精确测量，确保新更换的缸套及其他配件符合技术要求 。
维修场地的清理也不容忽视。要选择一个宽敞、平坦且干燥的场地，将场地内的杂物清理干净，避免在维修过程中杂物进入发动机内部，影响维修质量。同时，要确保维修场地有良好的照明条件，方便维修人员清晰地观察和操作各个部件 。
在准备工作中，对旧发动机进行拆解以及零部件的清洗、检查是重要环节。小心地将发动机从卡特 336D2L 挖机上拆解下来，按照一定的顺序，逐步分解发动机的外部部件，如进气管、排气管、正时皮带等，然后再拆卸缸盖和活塞连杆组件。在拆解过程中，要对每个拆卸下来的零部件进行标记，记录其安装位置和顺序，以便后续组装时能够准确无误地还原。
拆解完成后，使用专业的清洗剂对发动机的各个零部件进行全面清洗，去除表面的油污、积碳和杂质。可以先用煤油或其他专用溶剂浸泡零部件，然后用刷子仔细刷洗，最后再用高压气枪配合汽油进行冲刷，确保每个零部件都干净整洁。清洗完毕后，要对所有零部件进行细致的检查，查看是否有裂纹、磨损、变形等情况。对于活塞，要重点检查活塞环槽的磨损程度、活塞销孔的尺寸精度以及活塞表面是否有拉伤痕迹；对于连杆，要检查其是否有弯曲变形，连杆大头和小头的孔径是否符合标准；对于缸体，要检查缸筒内壁的磨损情况，测量其圆柱度和圆度，判断是否需要进行镗缸处理。通过全面的检查，确定哪些零部件需要更换，哪些可以继续使用，为后续的维修工作做好充分准备 。

（二）更换流程详解
更换 4695312 缸套时，拆除旧缸套是第一步，这需要维修人员具备一定的技巧和经验。在拆除之前，要再次确认发动机已经完全冷却，避免烫伤。使用拉拔器时，要将其牢固地安装在旧缸套上，确保拉拔器的中心与缸套的中心在同一条直线上，然后均匀地施加拉力，将旧缸套从缸体中缓慢拉出。在拉拔过程中，要时刻注意观察缸套的运动情况，避免出现卡滞现象，如果发现有阻力过大的情况，不要强行拉拔，应及时检查原因，排除故障后再继续操作 。
安装新缸套时，要先从发动机大修包中取出缸套阻水胶圈，仔细地装入缸套的相应位置，确保胶圈安装牢固，无扭曲、破损现象。然后在缸套外壁涂抹少许润滑油，这样可以减少缸套在压入缸体过程中的摩擦阻力，防止缸套和缸体受损。使用专业的压装工具，将新缸套垂直地压入缸体中，在压装过程中，要严格控制压装的速度和压力，保证缸套能够平稳地压入到位，并且与缸体紧密贴合，无松动、歪斜现象。压装完成后，要使用内径千分尺等工具对缸套的内径进行测量，确保其尺寸符合卡特 336D2L 挖机 C9 C-9 发动机的技术标准，一般来说，4695312 缸套的内径标准值为 112.025mm（4.410 in） ，测量结果应在允许的公差范围内 。
在安装新缸套后，安装活塞连杆组件也是关键环节。先将活塞环安装到活塞的环槽内，安装时要注意活塞环的开口位置和朝向。活塞环的开口应相互错开，一般来说，第一道气环和第二道气环的开口应错开 120° - 180°，油环的开口与气环的开口也要错开一定角度，以确保活塞环的密封效果。同时，要注意活塞环的朝向，不同类型的活塞环，其朝向有明确的规定，例如，扭曲环有内切口的一面应朝上，有外切口的一面应朝下，安装错误会导致活塞环的密封性能下降，影响发动机的正常工作 。
将安装好活塞环的活塞与连杆进行组装，通过活塞销、卡环、连杆铜套将它们连接在一起，并为连杆装入连杆瓦，连杆瓦采用 STD 标准连杆瓦。在组装过程中，要确保各个部件的安装位置准确，连接牢固，活塞销要能够在活塞销孔和连杆小头衬套中自由转动，但又不能有过大的间隙。组装完成后，使用专业工具将活塞连杆组件装入缸体，安装时要注意每个活塞连杆组件的对应位置，连杆部分通常会有标示，要按照标示将其安装到相应的气缸中，同时要注意活塞环开口位置不要开到一致，每个开口位置应错开 120° ，以保证活塞环的密封性能和发动机的正常工作 。

（三）安装后的调试与检测
安装完成后，对发动机进行调试是确保其正常工作的重要步骤。首先，要检查发动机的密封性，通过向冷却系统中加入一定压力的气体，观察是否有气泡冒出，以此来判断缸套与缸体之间、缸盖与缸体之间等部位是否存在泄漏现象。如果发现有泄漏，要及时查找原因并进行修复，可能是密封胶涂抹不均匀、密封垫损坏或者螺栓紧固力度不够等原因导致的 。
调整气门间隙也是调试的关键环节之一。卡特 C9 C-9 发动机的气门间隙为 0.38mm，使用塞尺来测量和调整气门间隙，确保其符合标准值。气门间隙过大或过小都会影响发动机的性能，间隙过大，会导致气门开启时间缩短，进气和排气不充分，使发动机功率下降，还会产生较大的气门敲击声；间隙过小，会使气门关闭不严，造成漏气，导致发动机启动困难、功率下降、油耗增加等问题 。
还要对正时系统进行校准，确保发动机的配气相位准确无误。正时系统是发动机的重要组成部分，它控制着气门的开启和关闭时间，与活塞的运动保持精确的配合。如果正时系统出现偏差，会导致发动机无法正常工作，甚至出现严重的故障。在校准正时系统时，要根据发动机的维修手册，找到正时标记，通过调整曲轴和凸轮轴的位置，使正时标记对齐，确保配气相位的准确性 。
完成上述调试工作后，添加适量的机油和冷却液，启动发动机进行怠速运转测试。在怠速运转过程中，要仔细观察发动机的运转情况，倾听是否有异常声音，如敲击声、摩擦声等；观察发动机的振动是否正常，是否有明显的抖动；同时，要关注发动机的水温、机油压力等参数，确保它们在正常范围内。如果在怠速运转测试中发现任何异常情况，要立即停机检查，找出问题并进行解决 。在怠速运转一段时间后，还需要进行路试，模拟卡特 336D2L 挖机的实际工作工况，检查发动机的动力输出是否正常，加速性能是否良好，是否存在熄火、喘振等问题，通过路试进一步检验发动机的工作状态，确保其能够满足挖机的实际使用需求 。

选择优质缸套及配件的意义
在卡特 336D2L 挖机 C9 C-9 发动机大修过程中，选择优质的 4695312 缸套及其他配件具有不可忽视的重要意义。从性能提升方面来看，优质的 4695312 缸套采用了先进的制造工艺和高质量的材料，其内径尺寸精度更高，圆柱度和圆度误差更小，能够与活塞实现更精准的配合，减少气体泄漏，提高气缸的密封性，从而使发动机的动力输出更加稳定、强劲。搭配质量可靠的活塞、活塞环等配件，能够进一步优化发动机的燃烧过程，提高燃油的利用率，使卡特 336D2L 挖机在作业时动力更充沛，响应更迅速，挖掘效率大幅提升。
在使用寿命延长方面，优质配件的耐久性更强。以 4695312 缸套为例，其经过特殊热处理的高等级灰口铸铁结构，具有出色的耐磨性和抗变形能力，能够承受长时间、高强度的工作负荷，减少磨损和损坏的风险。优质的轴瓦、连杆瓦等配件，表面的减摩材料性能更优，能够有效降低运动部件之间的摩擦和磨损，延长这些部件的使用寿命，进而使整个发动机的大修周期延长，减少维修次数和停机时间 。
从运营成本控制角度考虑，虽然优质配件的价格相对较高，但从长期来看，却能为用户节省大量的成本。优质配件能够减少发动机故障的发生概率，避免因故障导致的维修费用、延误工期造成的经济损失以及设备闲置带来的成本浪费。而且，由于优质配件能够提高发动机的燃油效率，降低油耗，也能为用户节省可观的燃油成本 。比如，使用劣质缸套可能会导致发动机频繁出现故障，维修费用可能高达数万元，还会因停机延误工期，造成更大的经济损失；而使用优质缸套，虽然购买成本可能稍高，但能够确保发动机稳定运行，减少故障和维修次数，综合下来，反而能为用户节省大量的运营成本 。所以，在卡特 336D2L 挖机 C9 C-9 发动机大修时，一定要选择优质的配件，这是保障挖机高效、稳定运行，降低运营成本的关键 。

总结与互动
卡特 336D2L 挖机 C9 C-9 发动机的大修工作，是保障挖机持续高效作业的关键，而其中 4695312 缸套又在整个大修流程里占据着核心地位。从最初对卡特 336D2L 挖机及其 C9 C-9 发动机的认识，到深入了解发动机大修中缸套的重要性，再到熟悉 4695312 缸套的各项参数、与发动机的适配性，以及围绕它的周边配件和协同运作关系，还有更换缸套时详细的实操要点和安装后的调试检测，以及选择优质缸套及配件的重大意义，每一个环节都紧密相连，缺一不可。
在实际的挖机维修过程中，大家肯定都积累了不少宝贵的经验，也可能遇到过各种各样的问题。欢迎各位在评论区留言分享自己在卡特 336D2L 挖机维修，尤其是 C9 C-9 发动机缸套相关维修中的经验和心得，也可以提出你在维修过程中遇到的困惑，咱们一起交流探讨，共同进步，让卡特 336D2L 挖机在我们的精心维护下，始终保持最佳的工作状态，为各类工程建设贡献更大的力量 。

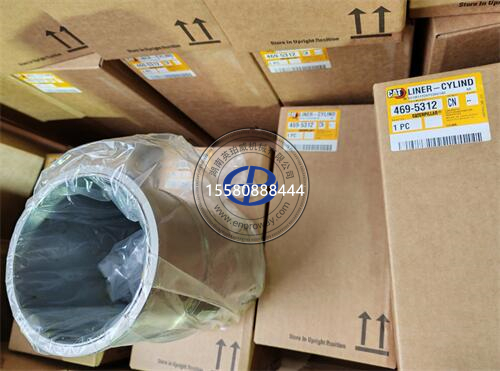

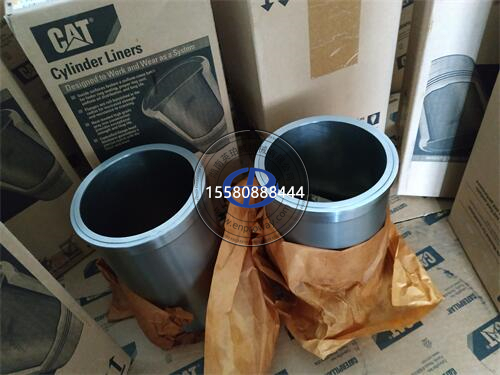

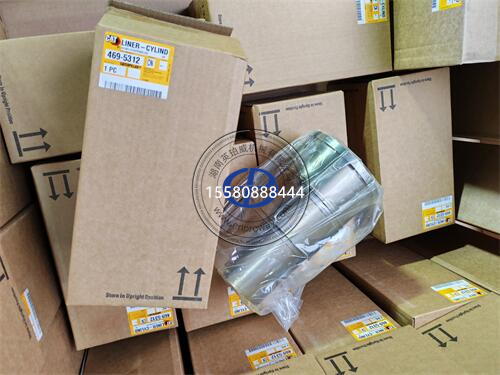

零件号 469-5312 的说明
描述：
缸套可安装在发动机缸体中，防止活塞磨穿缸径。
特性：
• 内径：112.025 mm（4.410 in）
• 内表面带有均匀的交叉图案，可更快地放置环，选择正确的密封圈，实现均匀的机油分布和长使用寿命。
• 法兰半径经过滚筒抛光，可提高强度并增强抗裂度。
• 经过热处理的高等级灰口铸铁结构可实现非凡强度和超长使用寿命。
• 精确控制的法兰头厚度可保证与缸体和缸盖的精确匹配。
• 精确的制造公差可确保实现完美的圆形钻孔，以便高效地控制机油并适配 Cat 发动机缸体。
• 排放控制
零件号 469-5312 的技术规格
零件号 469-5312 的兼容型号
GENERATOR
LC51XX SR4B
TRUCK ENGINE
C9 C-9 C-9
SITE PREP TRACTOR
586C
MOTOR GRADER
12H 14 160M 140M 2 160 140M 160M 2 14L 150
TRACK-TYPE TRACTOR
D7R D6R III D6R STD D7R LGP D6R XL D6R II D6R D6T D6R LGP D7R XR
MARINE ENGINE
C9 C-9
TRACK FELLER BUNCHER
2390 2391 552 2 511 541 2 522 521 521B 532 2590 522B 541 551 552 2491
EXCAVATOR
330D MH 336D2 LXE 336D 336D2 L 330D LN 340D2 L 336D LN 336D2 GC 340D L 330D FM 336D2 XE 330C LN 330C L 336D L 336D2 330C 330C FM 330D 336D2 L XE 330C MH 330D L
PETROLEUM PACKAGE
TH31-C9 C-9P
MOBILE HYD POWER UNIT
330D L 340D2 L 336D L 330D 330C 336D
WHEEL TRACTOR
627G 637G
GENERATOR SET
C9 C-9 GEN SET XQP300 C9 C-9 D250GC D300GC
ENGINE
C9 C-9 INDUSTRIAL
TRACK LOADER
973C 973D
PETROLEUM ENGINE
C9 C-9
SOIL COMPACTOR
815F II
WHEEL DOZER
814F II
LANDFILL COMPACTOR
816F II
ENGINE - MACHINE
C9 C-9 C-9
GEN SET ENGINE
POWER SYS
CHALLENGER
65C 65D MTC755 MTC765 MTC735 MT765 MTC745 MT755 MT745 MT735
WHEELED EXCAVATOR
M330D
INDUSTRIAL ENGINE
C9 C-9 C-9
WHEEL SCRAPER
637E 637G 637D 627G
