康明斯6BT柴油发动机示意图
康明斯6BT柴油发动机示意图
下图显示主要的发动机外部部件、滤清器以及其它维修与维护保养点的位置。某些外部部件的位置可能因发动机型号的不同而不同。
注: 该插图显示一台典型的发动机，仅用作参考。

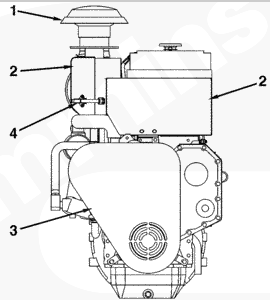

6BTA5.9-DM 前视图
1空气滤清器进口 2隔热罩 3皮带和减振器保护罩 4隔热罩接头卡箍
6BTA5.9-DM 后视图
1热交换器 2热交换器发动机冷却液出口 3飞轮 4膨胀箱安装支架

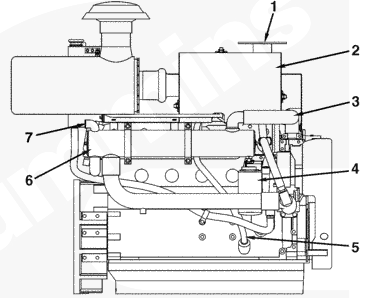

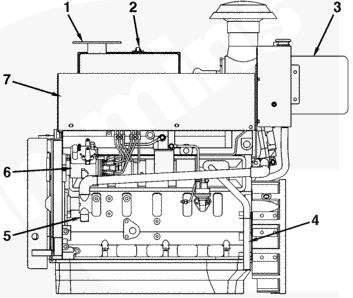

6BTA5.9-DM 燃油泵侧
1排气口 2隔热罩接头卡箍 3空气滤清器 4窜气出口管 5海水进口 6燃油泵 7隔热罩
6BTA5.9-DM 排气侧
1排气出口接头 2隔热罩 3热交换器冷却液进口 4机油滤清器 5涡轮增压器机油回油管接头 6热交换器 7热交换器海水出口

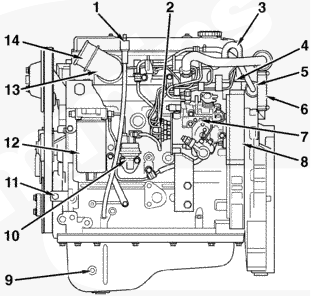

车用 - 燃油泵侧视图
1进气预热器（选装） 2燃油滤清器/水分离器 3水加热器供应管（3/4 英寸 NPTF） 4进油连接管（1/4 英寸 NPTF） 5电磁传感器位置（3/4-16 UNF） 6输油泵 7油尺 8机油压力管（1/8 英寸 NPTF） 9发动机铭牌 10空气压缩机 11空气压缩机进气 12直列式喷油泵 13高压燃油管 14发动机进气口
汽车用发动机 - 后视图
1涡轮增压器排气出口 2离合器安装板 3飞轮壳 4飞轮柔性连接盘 5燃油回油管接头 6发动机后吊耳。
汽车用发动机 - 涡轮增压器侧视图
1涡轮增压器废气旁通阀执行器 2机油加注口 3发动机前吊耳 4出水口 5机油滤清器 6机油冷却器 7进水口 8水加热器回流管（1/2 英寸 NPTF） 9放油螺塞 10油浸式加热器的预留位置 11起动机马达电磁阀 12燃油喷油嘴。

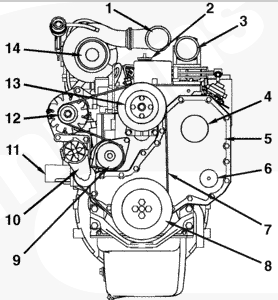

汽车用发动机 - 前视图
1涡轮增压器出气口 2发动机进气口 3燃油泵驱动装置盖 4空气压缩机出气口 5前齿轮室盖 6风扇驱动皮带 7减振器 8进水口 9水泵 10充电机 11风扇皮带轮 12自动皮带张紧器 13涡轮增压器进气口
前视图 - B3.9 工业用发动机
1涡轮增压器出气口 2机油加注口 3发动机进气口 4燃油泵驱动装置盖 5前齿轮室盖 6附件驱动装置盖（选装） 7风扇驱动皮带 8前皮带轮 9水泵 10自动皮带张紧器 11进水口 12充电机 13风扇皮带轮 14涡轮增压器进气口

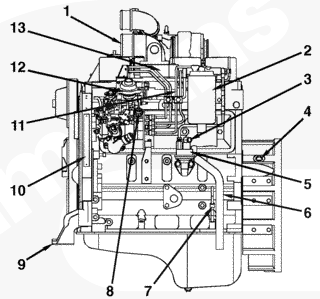

左侧视图 - B3.9 工业用发动机
1发动机进气口 2燃油滤清器/水分离器 3燃料进口接头 4电磁传感器位置（3/4-16 UNF） 5输油泵 6曲轴箱呼吸器管 7机油标尺 8燃油回油接头 9发动机前安装支架 10发动机铭牌 11高压燃油管 12喷油泵 13进气预热器（选装）
后视图 - B3.9 工业用发动机
1发动机后吊耳 2涡轮增压器排气出口 3柔性连接盘安装孔 4飞轮壳 5飞轮/柔性连接盘
右侧视图 - B3.9 工业用发动机
1燃油喷油嘴 2涡轮增压器废气旁通阀执行器 3机油加注口 4发动机前吊耳 5出水口 6机油滤清器 7进水口 8机油冷却器 9机油排放 10浸入式机油加热器预留位置 11起动马达和电磁阀 12冷却液加热器预留位置。

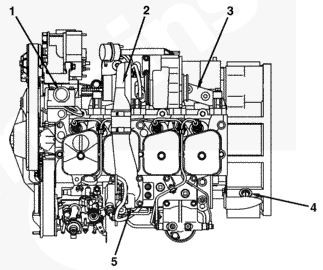

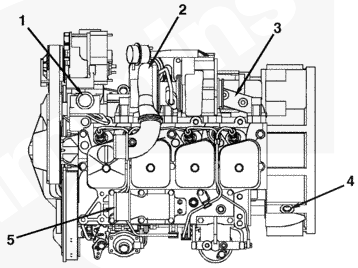

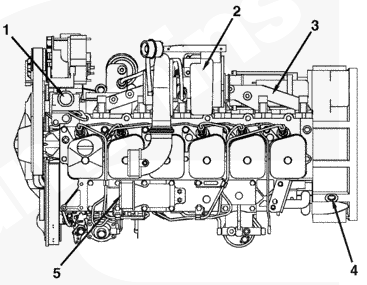

顶视图 - B3.9 工业用发动机
1出水口 2涡轮增压器 3排气歧管 4电磁传感器位置（3/4-16 UNF） 5发动机进气口

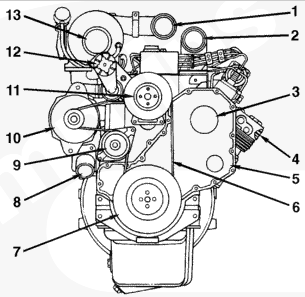

前视图 - B4.5 工业用发动机
1涡轮增压器出气口 2机油加注口 3发动机进气口 4燃油泵驱动装置盖 5前齿轮室盖 6附件驱动装置盖（选装） 7风扇驱动皮带 8前皮带轮 9水泵 10自动皮带张紧器 11进水口 12充电机 13风扇皮带轮 14涡轮增压器进气口

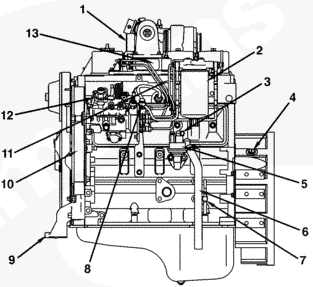

左侧视图 - B4.5 工业用发动机
1发动机进气口 2燃油滤清器/水分离器 3燃料进口接头 4电磁传感器位置（3/4-16 UNF） 5输油泵 6曲轴箱呼吸器管 7机油标尺 8燃油回油接头 9发动机前安装支架 10发动机铭牌 11高压燃油管 12喷油泵 13进气预热器（选装）
后视图 - B4.5 工业用发动机
1发动机后吊耳 2涡轮增压器排气出口 3柔性连接盘安装孔 4飞轮壳 5飞轮/柔性连接盘
右侧视图 - B4.5 工业用发动机
1燃油喷油嘴 2涡轮增压器废气旁通阀执行器 3&, lt;, /SPAN>机油加注口 4发动机前吊耳 5出水口 6机油滤清器 7进水口 8机油冷却器
9机油排放 10浸入式机油加热器预留位置 11起动马达和电磁阀 12冷却液加热器预留位置。
顶视图 - B4.5 工业用发动机
1出水口 2涡轮增压器 3排气歧管 4电磁传感器位置（3/4-16 UNF） 5发动机进气口

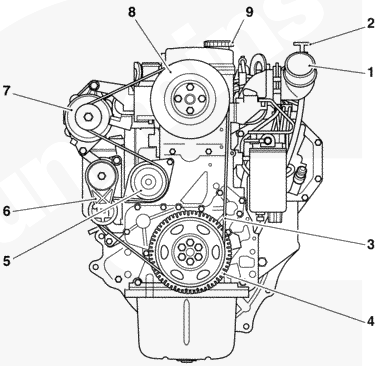

前视图 - B4.5 RGT 发动机
1发动机进气口 2机油标尺 3风扇驱动皮带 4前皮带轮 5水泵 6自动皮带张紧器 7充电机 8风扇皮带轮 9机油加注口
左侧视图 - B4.5 RGT 发动机
1机油标尺 2高压燃油管 3发动机后安装支架 4回油管和回油管接头 5燃油滤清器进口 6曲轴箱呼吸器管 7喷油泵 8发动机铭牌 9浸入式机油加热器预留位置 10输油泵 11电磁传感器位置（3/4-16 UNF） 12燃油滤清器/水分离器 13进气预热器（选装） 14发动机进气口

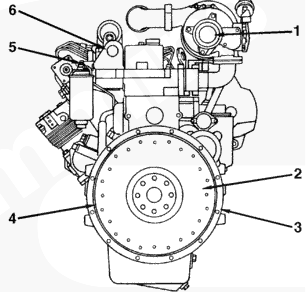

后视图 - B4.5 RGT 发动机
1发动机后吊耳 2回油管和回油管接头 3Inline 燃油滤清器 4燃油进油接头 5排气口 6柔性连接盘安装孔 7飞轮/柔性连接盘 8飞轮壳 9后齿轮室 10曲轴箱呼吸器管。

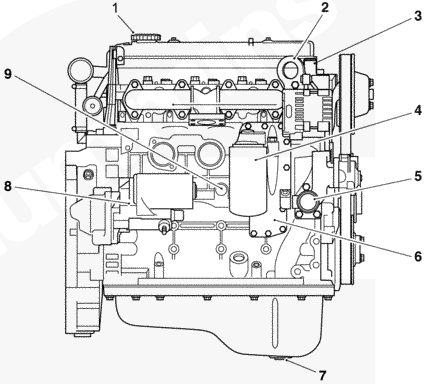

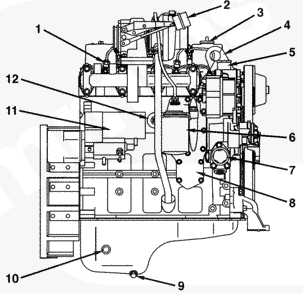

右侧视图 - B4.5 RGT 发动机
1机油加注口 2发动机前吊耳 3出水口 4机油滤清器 5进水口 6机油冷却器 7机油排放 8起动马达和电磁阀 9冷却液加热器预留位置。

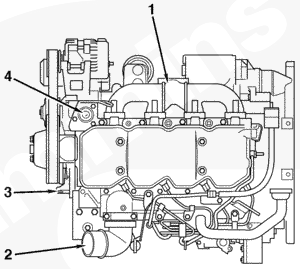

顶视图 - B4.5 RGT 发动机
1排气歧管 2发动机进气口 3电磁传感器位置（3/4-16 UNF） 4出水口
前视图 - B5.9 工业用发动机
1涡轮增压器出气口 2机油加注口 3发动机进气口 4燃油泵驱动装置盖 5前齿轮室盖 6附件驱动装置盖（选装） 7风扇驱动皮带 8减振器 9水泵 10自动皮带张紧器 11进水口 12充电机 13风扇皮带轮 14涡轮增压器进气口
左侧视图 - B5.9 工业用发动机
1发动机进气口 2燃油滤清器/水分离器 3燃料进口接头 4电磁传感器位置（3/4-16 UNF） 5输油泵 6曲轴箱呼吸器管 7机油标尺 8燃油回油接头 9发动机前安装支架 10发动机铭牌 11高压燃油管 12喷油泵 13进气预热器（选装）
后视图 - B5.9 工业用发动机
1发动机后吊耳 2涡轮增压器排气出口 3柔性连接盘安装孔 4飞轮壳 5飞轮/柔性连接盘

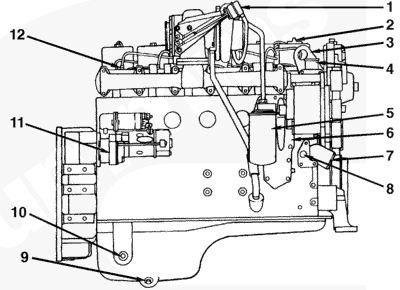

右侧视图 - B5.9 工业用发动机
1燃油喷油嘴 2涡轮增压器废气旁通阀执行器 3机油加注口 4发动机前吊耳 5出水口 6机油滤清器 7进水口 8机油冷却器
9冷却液加热器预留位置 10机油排放 11浸入式机油加热器预留位置 12起动马达和电磁阀
顶视图 - B5.9 工业用发动机
1出水口 2涡轮增压器 3排气歧管 4电磁传感器位置（3/4-16 UNF） 5发动机进气口

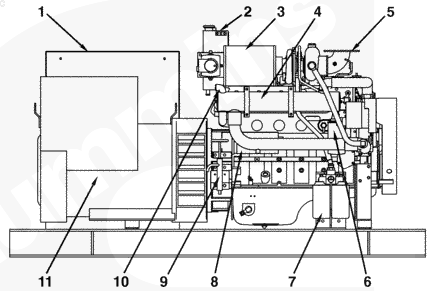

热交换器冷却式 C Power 发动机 - 排气侧视图（B 系列）
1本地控制面板 2冷却液膨胀水箱 3空气滤清器 4热交换器 5排气管接头 6冷却液滤清器 7双重机油滤清器 8起动马达 9机油集油槽手压泵 10出水口接头 11充电机。
热交换器冷却式 C Power 发动机 - 进气侧视图（B 系列）
1海水泵 2紧急停机传感器 3燃油滤清器 4海水进口接头

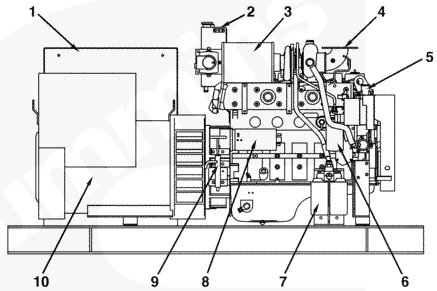

龙骨冷却器冷却式 C Power 发动机 - 排气侧视图（B 系列）
1本地控制面板 2空气滤清器 3冷却液膨胀水箱 4排气管接头 5冷却液节温器位置 6冷却液滤清器 7双重机油滤清器 8起动马达 9机油集油槽手压泵 10充电机。

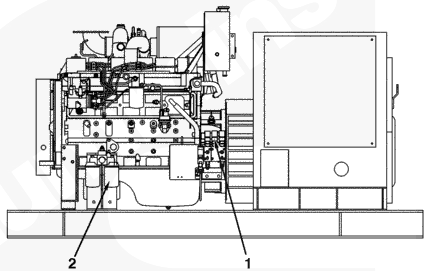

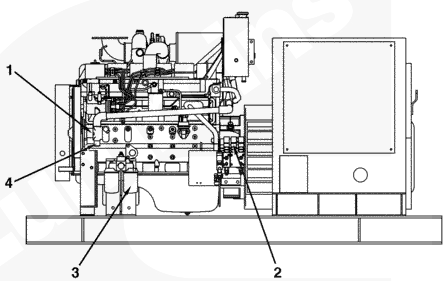

龙骨冷却器冷却式 C Power 发动机 - 进气侧视图（B 系列）
1燃油滤清器 2紧急停机传感器

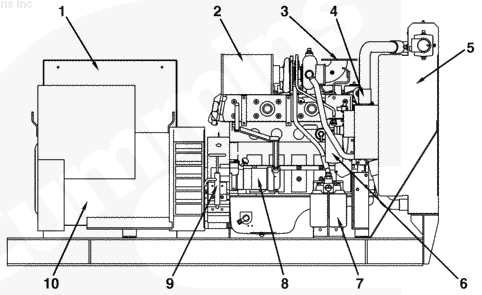

散热器冷却式 C Safe 发动机 - 排气侧视图（B 系列）
1本地控制面板 2空气滤清器 3排气管接头 4冷却液节温器位置 5散热器风扇驱动装置护罩 6冷却液滤清器 7双重机油滤清器 8弹簧起动马达 9机油集油槽手压泵 10充电机。

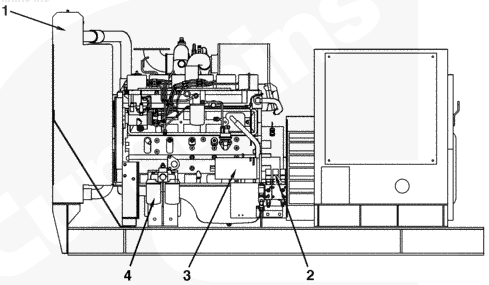

散热器冷却式 C Safe 发动机 - 进气侧视图（B 系列）
1散热器和膨胀水箱 2紧急停机传感器 3起动马达 4双重燃油滤清器。
