沃尔沃船用柴油发动机玻璃驾驶舱系统

独特的玻璃驾驶舱系统带来整洁、易于使用的仪表板，更重要的是更好的整体操控感，让您在一个位置同时掌握发动机和导航的情况并加以控制。
与EVC系统相集成的玻璃驾驶舱系统可收集所有驾驶员信息，并在一个位置集中显示。操作简单、支持双指缩放的显示屏为您带来即时操控体验。两个版本的显示屏共有六种尺寸可供选择，大小从8英寸到19英寸不等。
同一种外观。同一种触感。同一种系统。
当您启动船只时，所有屏幕都会同时亮起，和驾驶汽车有异曲同工之妙。您控制的所有设置（包括仪表调光）都会在驾驶室和驾驶桥楼中同时启动。通过玻璃驾驶舱系统，您可以在使用整个仪表盘控制手柄上的按钮和屏幕上的触控按钮时，体验到一致且符合人体工程学的设计和界面。
自动引导
这一独有的功能可以搜遍所有相关的航海图，为您制定一条行之有效的路线 — 帮助您避过浅水、浮标和其他障碍。它与自动导航相结合，不仅能为您指明方向，还能带您直达目的地！
完全集成
全面的EVC功能意味着，您可以通过显示屏监控类似动态定位系统、拦截式压浪板和自动导航等多种功能。

 MFD 8008（8英寸）
支持多点触控、双指缩放的8英寸多功能显示屏。

 MFD 8012（12英寸）
支持多点触控、双指缩放的12英寸多功能显示屏。

 MFD 8015（15英寸）
支持多点触控、双指缩放的15英寸多功能显示屏。

 监视器150（15英寸）
支持多点触控、双指缩放的超薄监视器与处理器箱8500和8530搭配使用。适用于需要更多驾驶室空间的大型船只。

 监视器170（17英寸）
支持多点触控、双指缩放的超薄监视器与处理器箱8500和8530搭配使用。适用于具有更多驾驶室空间的大型船只。

 监视器190（19英寸）
支持多点触控、双指缩放的超薄监视器与处理器箱8500和8530搭配使用。适用于具有更多驾驶室空间的大型船只。

处理器箱8500和8530
与上述三类监视器搭配使用。两个独立、分开的处理器箱能实现更好的系统冷却效果、更大的屏幕尺寸和更简单的安装。

远程输入设备
提供对显示屏和监视器的全面远程控制。

MFD 8008（8英寸）

沃尔沃遍达玻璃驾驶舱系统有着典雅和定制化的外观，将您的驾驶桥楼幻化作一间玻璃驾驶室。
MFD系列显示屏包含三种尺寸（8英寸、12英寸和15英寸）。所有三种MFD都采用了集成式处理器系统和冷却系统。
全部包含在一个装置之中

·                                 支持手指缩放和其他多点触控控制。

·                                 几乎集成了船上的所有功能；地图、各种声纳技术、集成自动驾驶仪、连通性、应用程序、发动机数据，等等。

·                                 全面的EVC功能：通过显示屏可监控类似动态定位系统、拦截式压浪板和自动导航等多种功能。

·                                 SmartMode控制器允许您同时将所有监视器从一种模式切换成另一种，无需再手动切换每个监视器。在您所需的位置显示您所需的信息。

·                                 系统以每秒10次的频率更新您的位置和航向。

·                                 MFD装有预先加载的全球基本地图

·                                 采用低断面嵌入式安装或平稳的平挂式安装打造玻璃驾驶室的外观。

·                                 所有部件均由台湾国际航电(Garmin)设计和制造。

技术规格

尺寸（宽x高x深）	26.89厘米 x 19.39厘米 x 11.56厘米（10 9/16英寸 x 7 5/8英寸 x 4 9/16英寸）
显示屏尺寸（宽x高）	17.1 x 13厘米，对角线21.3厘米（6.8英寸 x 5.1英寸，对角线8.4英寸）
显示屏分辨率（宽x高）	800 x 600像素
显示屏类型	SVGA触摸显示屏（防眩光）
重量	5.1千克（11.3磅）
蓄电池	无
功耗	在12V下1.3A；在24V下0.7A
防水	是(IPX7)
高灵敏度接收器	是
天线	GPS19x智能天线
NMEA输入/输出	4个NMEA 0183输入、2个NMEA 0183输出、1个NMEA 2000端口
Garmin Marine Network™，兼容雷达和声呐	是
支持AIS（用于跟踪目标船只的位置）	是
支持DSC（显示来自支持DSC的甚高频无线电的位置数据）	是
声音报警	是
潮汐表、太阳和月球信息	是
3-D地图视图	是（配有可选的BlueChart g2卡）
自动引导	是
兼容适用于美国和加拿大的XM WX天气和无线电系统	是

MFD 8012（12英寸）

沃尔沃遍达玻璃驾驶舱系统有着典雅和定制化的外观，将您的驾驶桥楼幻化作一间玻璃驾驶室。
MFD系列显示屏包含三种尺寸（8英寸、12英寸和15英寸）。所有三种MFD都采用了集成式处理器系统和冷却系统。
全部包含在一个装置之中

·                                 支持手指缩放和其他多点触控控制。

·                                 几乎集成了船上的所有功能；地图、各种声纳技术、集成自动驾驶仪、连通性、应用程序、发动机数据，等等。

·                                 全面的EVC功能：通过显示屏可监控类似动态定位系统、拦截式压浪板和自动导航等多种功能。

·                                 SmartMode控制器允许您同时将所有监视器从一种模式切换成另一种，无需再手动切换每个监视器。在您所需的位置显示您所需的信息。

·                                 系统以每秒10次的频率更新您的位置和航向。

·                                 MFD装有预先加载的全球基本地图

·                                 采用低断面嵌入式安装或平稳的平挂式安装打造玻璃驾驶室的外观。

·                                 所有部件均由台湾国际航电(Garmin)设计和制造。

技术规格

尺寸（宽x高x深）	33.2厘米x24.7厘米x9.6厘米（13.1英寸x9.7英寸x3.8英寸）
显示屏尺寸（宽x高）	24.6厘米x18.4厘米，对角线30.7厘米（9.7英寸x7.3英寸，对角线12.1英寸）
显示屏分辨率（宽x高）	1024 x 768像素
显示屏类型	SVGA触摸显示屏（防眩光）
重量	5.2千克（11.4磅）
蓄电池	无
功耗	在12V下1.6A；在24V下0.8A
防水	是(IPX7)
高灵敏度接收器	是
天线	GPS19x智能天线
NMEA输入/输出	4个NMEA 0183输入、2个NMEA 0183输出、1个NMEA 2000端口
Garmin Marine Network™，兼容雷达和声呐	是
支持AIS（用于跟踪目标船只的位置）	是
支持DSC（显示来自支持DSC的甚高频无线电的位置数据）	是
声音报警	是
潮汐表、太阳和月球信息	是
3-D地图视图	是（配有可选的BlueChart g2卡）
自动引导	是
兼容适用于美国和加拿大的XM WX天气和无线电系统	是

MFD 8015（15英寸）

沃尔沃遍达玻璃驾驶舱系统有着典雅和定制化的外观，将您的驾驶桥楼幻化作一间玻璃驾驶室。
MFD系列显示屏包含三种尺寸（8英寸、12英寸和15英寸）。所有三种MFD都采用了集成式处理器系统和冷却系统。
全部包含在一个装置之中

·                                 支持手指缩放和其他多点触控控制。

·                                 几乎集成了船上的所有功能；地图、各种声纳技术、集成自动驾驶仪、连通性、应用程序、发动机数据，等等。

·                                 全面的EVC功能：通过显示屏可监控类似动态定位系统、拦截式压浪板和自动导航等多种功能。

·                                 SmartMode控制器允许您同时将所有监视器从一种模式切换成另一种，无需再手动切换每个监视器。在您所需的位置显示您所需的信息。

·                                 系统以每秒10次的频率更新您的位置和航向。

·                                 MFD装有预先加载的全球基本地图

·                                 采用低断面嵌入式安装或平稳的平挂式安装打造玻璃驾驶室的外观。

·                                 所有部件均由台湾国际航电(Garmin)设计和制造。

技术规格

尺寸（宽x高x深）	40.2厘米x30.6厘米x9.4厘米（15 7/8英寸x12 1/6英寸x3 11/16英寸）
显示屏尺寸（宽x高）	30.5 x 22.9厘米，对角线38.1厘米（12英寸x 9英寸，对角线15英寸）
显示屏分辨率（宽x高）	1024 x 768像素
显示屏类型	SVGA触摸显示屏（防眩光）
重量	7.62千克（16.8磅）
蓄电池	无
功耗	在12V下2.5A；在24V下1.3A
防水	是(IPX7)
高灵敏度接收器	是
天线	GPS19x智能天线
NMEA输入/输出	4个NMEA 0183输入、2个NMEA 0183输出、1个NMEA 2000端口
Garmin Marine Network™，兼容雷达和声呐	是
支持AIS（用于跟踪目标船只的位置）	是
支持DSC（显示来自支持DSC的甚高频无线电的位置数据）	是
声音报警	是
潮汐表、太阳和月球信息	是
3-D地图视图	是（配有可选的BlueChart g2卡）
自动引导	是
兼容适用于美国和加拿大的XM WX天气和无线电系统	是

监视器150（15英寸）

这款超薄型15英寸XGA防眩光触摸屏可以安装在体积更大的MFD无法安装的位置。该触摸屏连接至同时容纳冷却系统和处理器系统的处理器箱8500或处理器箱8530。
所有这些优质特性打造而成的沃尔沃遍达玻璃驾驶舱系统将您的驾驶桥楼幻化成一间玻璃驾驶室。您需要做的仅仅是在屏幕上点一点手指。
 小小外壳包裹着令人惊叹的功能（配备处理器箱8500或处理器箱8530）

·                                 支持手指缩放和其他多点触控控制。

·                                 防眩光且明亮的LED逆光照明让这款显示屏在阳光明媚的环境下也能清晰可视；自动调光功能在夜间带来超高的能见度。

·                                 全高清1080p视频输出。

·                                 几乎集成了船上的所有功能；地图、各种声纳技术、集成自动驾驶仪、连通性、应用程序、发动机数据，等等。

·                                 全面的EVC功能：通过显示屏可监控类似动态定位系统、拦截式压浪板和自动导航等多种功能。

·                                 SmartMode控制器允许您同时将所有监视器从一种模式切换成另一种，无需再手动切换每个监视器。在您所需的位置显示您所需的信息。

·                                 系统以每秒10次的频率更新您的位置和航向。

·                                 低型面嵌入式安装或独有的平挂式安装玻璃驾驶舱选项。

·                                 所有部件均由台湾国际航电(Garmin)设计和制造。

技术规格

尺寸（宽x高x深）	14.7英寸x 12.9英寸x 2.9英寸（37.5厘米x 32.6厘米x 7.3厘米）
显示屏分辨率（宽x高）	1024 x 768像素
显示屏类型	XGA触摸显示屏（防眩光）
重量	4.3千克（9.6磅）
功耗	在12V下2.5A
支持DSC（显示来自支持DSC的甚高频无线电的位置数据）	是
声音报警	是
潮汐表、太阳和月球信息	是
3-D地图视图	是（配有可选的BlueChart g2卡）
自动引导	是
兼容适用于美国和加拿大的XM WX天气和无线电系统	是

监视器170（17英寸）

这款超薄型17英寸XGA防眩光触摸屏可以安装在体积更大的MFD无法安装的位置。该触摸屏连接至同时容纳冷却系统和处理器系统的处理器箱8500或处理器箱8530。
所有这些优质特性打造而成的沃尔沃遍达玻璃驾驶舱系统将您的驾驶桥楼幻化成一间玻璃驾驶室。您需要做的仅仅是在屏幕上点一点手指。
 小小外壳包裹着令人惊叹的功能（配备处理器箱8500或处理器箱8530）

·                                 支持手指缩放和其他多点触控控制。

·                                 防眩光且明亮的LED逆光照明让这款显示屏在阳光明媚的环境下也能清晰可视；自动调光功能在夜间带来超高的能见度。

·                                 全高清1080p视频输出。

·                                 几乎集成了船上的所有功能；地图、各种声纳技术、集成自动驾驶仪、连通性、应用程序、发动机数据，等等。

·                                 全面的EVC功能：通过显示屏可监控类似动态定位系统、拦截式压浪板和自动导航等多种功能。

·                                 SmartMode控制器允许您同时将所有监视器从一种模式切换成另一种，无需再手动切换每个监视器。在您所需的位置显示您所需的信息。

·                                 系统以每秒10次的频率更新您的位置和航向。

·                                 低型面嵌入式安装或独有的平挂式安装玻璃驾驶舱选项。

·                                 所有部件均由台湾国际航电(Garmin)设计和制造。

技术规格

尺寸（宽x高x深）	16.1英寸x 14.5英寸x 2.9英寸（41厘米x 37厘米x 7.5厘米）
显示屏分辨率（宽x高）	1280 x 1024像素
显示屏类型	XGA触摸显示屏（防眩光）
重量	5.0千克（11磅）
功耗	在12V下5A
支持DSC（显示来自支持DSC的甚高频无线电的位置数据）	是
声音报警	是
潮汐表、太阳和月球信息	是
3-D地图视图	是（配有可选的BlueChart g2卡）
自动引导	是
兼容适用于美国和加拿大的XM WX天气和无线电系统	是

监视器190（19英寸）

这款超薄型19英寸XGA防眩光触摸屏可以安装在体积更大的MFD无法安装的位置。该触摸屏连接至同时容纳冷却系统和处理器系统的处理器箱8500或处理器箱8530。
所有这些优质特性打造而成的沃尔沃遍达玻璃驾驶舱系统将您的驾驶桥楼幻化成一间玻璃驾驶室。您需要做的仅仅是在屏幕上点一点手指。
 小小外壳包裹着令人惊叹的功能（配备处理器箱8500或处理器箱8530）

·                                 支持手指缩放和其他多点触控控制。

·                                 防眩光且明亮的LED逆光照明让这款显示屏在阳光明媚的环境下也能清晰可视；自动调光功能在夜间带来超高的能见度。

·                                 全高清1080p视频输出。

·                                 几乎集成了船上的所有功能；地图、各种声纳技术、集成自动驾驶仪、连通性、应用程序、发动机数据，等等。

·                                 全面的EVC功能：通过显示屏可监控类似动态定位系统、拦截式压浪板和自动导航等多种功能。

·                                 SmartMode控制器允许您同时将所有监视器从一种模式切换成另一种，无需再手动切换每个监视器。在您所需的位置显示您所需的信息。

·                                 系统以每秒10次的频率更新您的位置和航向。

·                                 低型面嵌入式安装或独有的平挂式安装玻璃驾驶舱选项。

·                                 所有部件均由台湾国际航电(Garmin)设计和制造。

技术规格

尺寸（宽x高x深）	17.9英寸x 15.7英寸x 3.2英寸（45.4厘米x 39.9厘米x 8.1厘米）
显示屏分辨率（宽x高）	1280 x 1024像素
显示屏类型	XGA触摸显示屏（防眩光）
重量	5.7千克（12.6磅）
功耗	在12V下10A
支持DSC（显示来自支持DSC的甚高频无线电的位置数据）	是
声音报警	是
潮汐表、太阳和月球信息	是
3-D地图视图	是（配有可选的BlueChart g2卡）
自动引导	是
兼容适用于美国和加拿大的XM WX天气和无线电系统	是

处理器箱

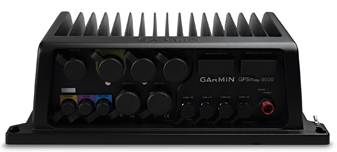

处理器箱8500和8530

处理器箱不仅提供了功能强大而简单的完全集成式驾驶台 ，还为您的船只带来精美的玻璃驾驶舱外观。
处理器箱安装起来十分方便，您可以随意选择安装位置。采用独立的分离式黑盒子能实现更好的系统冷却效果，并支持更大的屏幕尺寸。
处理器箱提供两种版本
有了处理器箱8500或处理器箱8530，加之配备的15英寸、17英寸或19英寸触摸屏监视器，您可以在清晰透亮的高分辨率航海图上享受手指缩放的愉悦触感，SmartMode还可以将远程输入设备作为控件使用。这三款监视器均支持1,080p高清分辨率。根据所配备监视器的尺寸，处理器箱可输出XGA（1024x768）或SXGA（1280x1024）的视频。
装有图表
• 处理器箱8500装有预先加载的全球基本地图。
• 处理器箱8530装有预先加载的全球Bluechart® g2详细地图。
