挖掘机的回转制动控制操作电路结构图解

回转制动

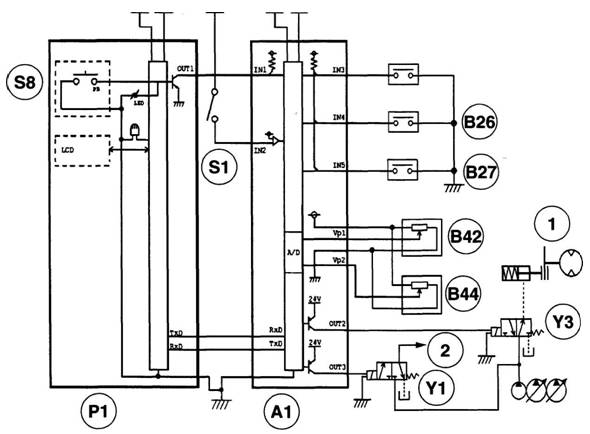

1）电路结构

1      回转制动

2      至控制阀回转阀芯
A1  电脑

B22 回转先导压力开关

B26 上先导压力开关（黄带）

B27 行走先导压力开关

B42 泵压力传感器（P1）

2） 回转制动控制操作

回转制动开关（S8）开启（二极管发红光），激活电脑晶体管输出线路2（至回转制动电磁阀Y3）并且回转制动（1）启动。同时，激活电脑晶体管输出线路3（至回转先导阀切断电磁阀Y1）并且先导压力（2）高于控制阀回转阀芯两端的压力。回转停止（阀芯不在转动）。

即使键式开关（S1）关闭，回转制动（1）仍将保持前一状态。

B44泵压力传感器（P2）（黄带）

P1   仪表板

S1 键式开关

S8 回转制动开关

Y1  回转先导阀切断电磁阀（绿带）

Y3 回转制动电磁阀（粉带）

回转制动开关（S8）关闭（二极管红光消失）时，回转制动（1）关闭，回转制动自动检查启动（参见图4）
