锁定功能

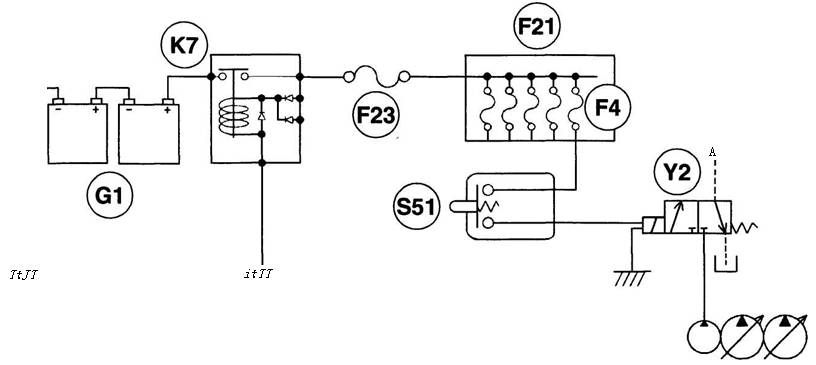

1）电路结构

F4. 10A 保险丝；液压控制锁定

 F21. 保险丝盒

F23. 65A保险丝； F3－F10、 F13－F20 电路主保险丝。

2） 时序图

G1. 电瓶

K7. 继电器电瓶

S51 .液压安全杆开关

Y2. 先导压力电磁阀（蓝带）供给

开

关I控制锁定杆位置                    _开关

先导压力电磁阀

3） 操作

发动机启动后并且安全杆开关处于工作状态时，先导压力电磁阀（Y2）启动。

先导压力电磁阀（Y2）启动后供给先导阀系统压力。
