挖掘机油箱取下安装步骤如何放干净在什么地方 取下 步骤1 |

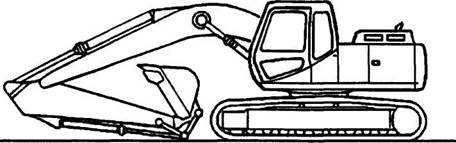

将机车停放在坚硬、平坦的地面上,然后将所有的工作装置降至地面。
步骤 2
将发动机速度减至怠速并保持30秒,然后关闭发动机。
步骤 3
仪表板点火开关上系上“请勿操作”标签。
步骤 4
注:括弧中的序号数字参照第五、六页图。
取下油箱(1)下的检查盘。
步骤 5
打开油箱(2)的注油塞,然后打开阀门(3)排油,最后取下阀门。
步骤 6

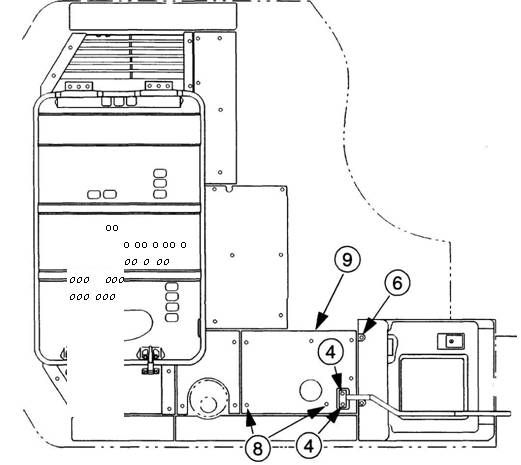

提起前端防尘罩的盖板。取下紧固螺丝(4),然后取下挡板(5)。
步骤 7

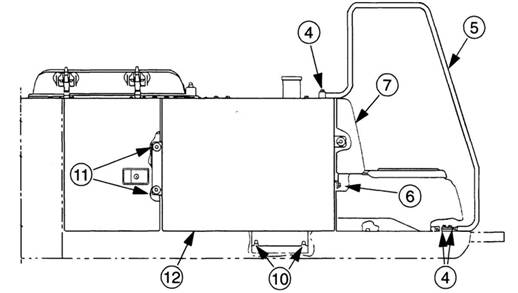

取下防尘罩顶端螺丝(6)和内部螺丝,然后取下护罩(7)。
步骤 8
取下螺丝(8)和油箱(1)顶端的防护板(9)。.
步骤 9
松开机车底部螺丝(10),打开机车侧面,取油箱(1)右侧的螺丝(11),然后取下油箱(12)的防护板。
步骤 10
取下柴油滤芯(14)的紧固螺丝(13)。供油管(15)、(16)贴上标签后取下,然后取下弹簧卡环(17)、(18)。
步骤 11
移开柴油探针(20)的塑料保护装置(19),取下紧固螺丝(21),然后取下柴油探针(20)和密封件(22)。
步骤 12
取下油箱(1)的四个螺丝(23)和垫片(24)。
步骤 13
用吊装设备取下油箱(1)。
步骤 14
柴油滤芯的取下请参照操作手册。
安装
注:括弧中的序号数字参照第五、六页的图。
步骤 1
用吊装设备安装油箱(1)。
步骤 2
安装垫片(24)和四个螺丝(23),并拧紧到要求的扭矩,扭矩值参照第1002部分的规格说明。安装阀门(3)并拧紧到10.8 Ib-ft。
步骤 3
安装新密封件(22)、柴油探针(20)、螺丝(21)和探针的塑料保护装置(19)。
步骤 4
安装柴油滤芯(14)、螺丝(13)。按照标签顺序安装油管(15)、(16),然后安装挡圈(17)、(18)。
步骤 5
安装油箱护板(12)、螺丝(10)(11),然后拧紧螺丝(10)(11)。
步骤 6
安装油箱(1)顶端的防护板(9),然后拧紧螺丝(8)。
名称
位置
4 螺丝
5 入口斜板
6 螺丝
7 护罩
8 螺丝
9 油箱防护板
10 螺丝
11 螺丝
12 油箱防护板
油箱
1 |
油箱 |
2 |
螺塞 |
3 |
阀门 |
13 |
螺丝 |
14 |
柴油滤芯 |
15 |
油管 |
16 |
油管 |
17 挡圈
18 挡圈
20 柴油探针
21 螺丝
22 密封件
23 螺丝
24 螺丝
