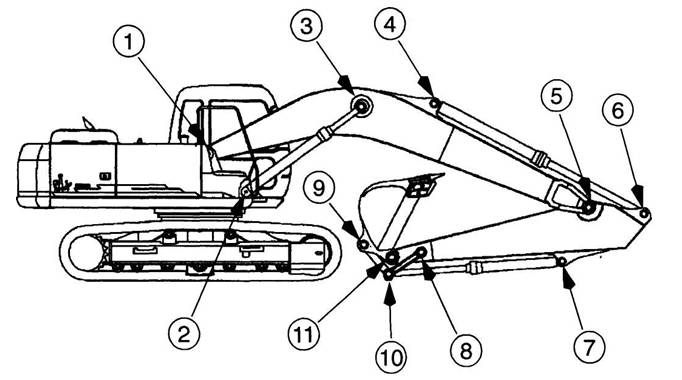

挖掘机尺寸、磨损极限和工作装置转动结合点的断裂
尺寸、磨损极限和工作装置转动结合点的断裂
1.大臂根部/下车架
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
26.85 |
27.4 |
最小极限 |
27.24 |
27.79 | |
b |
标准 |
26.83 |
27.38 |
最小极限 |
26.75 |
27.3 | |
c (间距) |
标准 |
0.02 to 0.12 |
0.02 to 0.12 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
3.54 |
3.94 |
最小极限 |
3.5 |
3.9 | |
0 d (环) |
标准 |
3.54 |
3.94 |
最小极限 |
3.6 |
4 |
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
4.17 |
4.29 |
最小极限 |
4.41 |
4.53 | |
b |
标准 |
4.13 |
4.25 |
最小极限 |
4.05 |
4.17 | |
c (间距) |
标准 |
0.04 to 0.1 |
0.04 to 0.1 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
3.15 |
3.9 |
最小极限 |
3.11 |
3.5 | |
0 d (环) |
标准 |
3.15 |
3.9 |
最小极限 |
3.21 |
3.6 |
3. 大臂液压油缸顶端/大臂
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
3.94 |
4.25 |
最小极限 |
3.86 |
4.17 | |
b |
标准 |
20.67 |
20.79 |
最小极限 |
20.16 |
20.55 | |
c (间距) |
标准 |
0.04 to 0.1 |
0.04 to 0.1 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
3.35 |
3.54 |
最小极限 |
3.31 |
3.5 | |
0 d (环) |
标准 |
3.35 |
3.54 |
最小极限 |
3.4 |
3.6 |
4. 小臂液压油缸根部/大臂
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
4.76 |
4.76 |
最小极限 |
5 |
5 | |
b |
标准 |
4.72 |
4.72 |
最小极限 |
4.65 |
4.65 | |
c (间距) |
标准 |
0.02 to 0.08 |
0.02 to 0.08 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
3.15 |
3.54 |
最小极限 |
3.11 |
3.5 | |
0 d (环) |
标准 |
3.15 |
3.54 |
最小极限 |
3.21 |
3.6 |

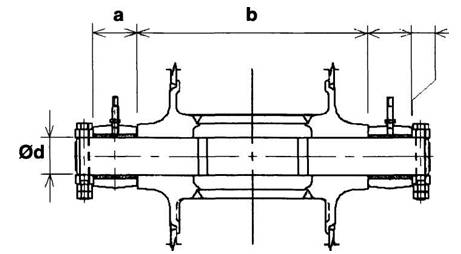

5.大臂/小臂
abe
CS01B526
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
标准 |
12.2 |
12.99 | |
d |
最小极限 |
12.34 |
13.13 |
h |
标准 |
12.18 |
12.97 |
最小极限 |
12.11 |
12.89 | |
c (间距) |
标准 |
0.02 to 0.04 |
0.02 to 0.04 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
3.54 |
3.94 |
最小极限 |
3.5 |
3.9 | |
0 d (dipper) |
标准 |
3.54 |
3.94 |
最小极限 |
3.6 |
4 | |
0 d (boom) |
标准 |
3.54 |
3.94 |
最小极限 |
3.6 |
4 |
6. 小臂液压油缸顶端/小臂
|
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
4.76 |
4.76 |
最小极限 |
5 |
5 | |
b |
标准 |
4.72 |
4.72 |
最小极限 |
4.64 |
4.64 | |
c (间距) |
标准 |
0.02 to 0.12 |
0.02 to 0.12 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
3.15 |
3.54 |
最小极限 |
3.11 |
3.5 | |
0 d (环) |
标准 |
3.15 |
3.54 |
最小极限 |
3.21 |
3.6 |
1002-19
7. 挖斗液压油缸根部/小臂
|
a c
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
3.98 |
4.57 |
最小极限 |
4.21 |
4.8 | |
b |
标准 |
3.94 |
4.13 |
最小极限 |
3.86 |
4.05 | |
c (间距) |
标准 |
0.02 to 0.12 |
0.02 to 0.12 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
2.95 |
3.15 |
最小极限 |
2.91 |
3.11 | |
0 d (环) |
标准 |
2.95 |
3.15 |
最小极限 |
3.01 |
3.21 |
8. 连接杆/小臂
|
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
1.26 |
1.57 |
最小极限 |
1.18 |
1.5 | |
b |
标准 |
11.65 |
12.44 |
最小极限 |
11.57 |
12.36 | |
c (间距) |
标准 |
0.04 to 0.06 |
0.04 to 0.06 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
2.95 |
3.15 |
最小极限 |
2.91 |
3.11 | |
0 d (环) |
标准 |
2.95 |
3.15 |
最小极限 |
3.01 |
3.21 |
|
9. 补偿装置/挖斗
. 0d
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
12.09 |
12.48 |
最小极限 |
12.32 |
12.71 | |
b |
标准 |
12.05 |
12.44 |
最小极限 |
11.97 |
12.36 | |
c (间距) |
标准 |
0.04 to 0.14 |
0.04 to 0.14 |
最小极限 |
垫片 |
垫片 | |
0 d (销) |
标准 |
3.15 |
3.54 |
最小极限 |
3.11 |
3.5 | |
0 d (环) |
标准 |
3.15 |
3.54 |
最小极限 |
3.21 |
3.6 |
1002-20

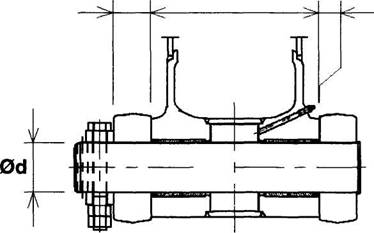

10. 连接杆/补偿装置/挖斗液压油缸顶端
|
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
1.26 |
1.57 |
最小极限 |
1.18 |
1.5 | |
b |
标准 |
11.65 |
12.44 |
最小极限 |
11.57 |
12.36 | |
c (间距) |
标准 |
0.04 to 0.06 |
0.04 to 0.06 |
最小极限 |
垫片 |
垫片 | |
d |
标准 |
3.78 |
4.17 |
最小极限 |
3.86 |
4.25 | |
e |
标准 |
3.74 |
4.13 |
最小极限 |
3.66 |
4.05 | |
f(间距) |
标准 |
0.01 to 0.08 |
0.01 to 0.08 |
最小极限 |
垫片 |
垫片 | |
0 g (销) |
标准 |
3.15 |
3.54 |
最小极限 |
3.11 |
3.5 | |
0g (补偿装置r) |
标准 |
3.15 |
3.54 |
最小极限 |
3.21 |
3.6 | |
0 g (液压油缸) |
标准 |
3.15 |
3.54 |
最小极限 |
3.21 |
3.6 |

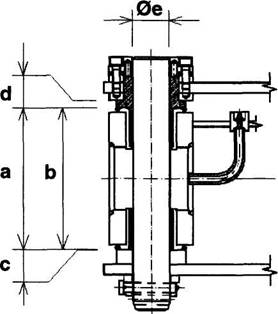

11.小臂/挖斗
|
标号 |
尺寸 (寸) | ||
CX210 |
CX240 | ||
a |
标准 |
12.09 |
12.83 |
最小极限 |
12.32 |
13.07 | |
b |
标准 |
12.05 |
12.79 |
最小极限 |
11.97 |
12.71 | |
c (间距) |
标准 |
0.04 to 0.14 |
0.04 to 0.14 |
最小极限 |
垫片 |
垫片 | |
d |
标准 |
0.63 |
0.63 |
最小极限 |
0.31 |
0.31 | |
0 e (销) |
标准 |
3.15 |
3.54 |
最小极限 |
3.11 |
3.5 | |
0 e (小臂) |
标准 |
3.15 |
3.54 |
最小极限 |
3.21 |
3.6 | |
0 e (挖斗) |
标准 |
3.15 |
3.54 |
最小极限 |
3.21 |
3.6 |
