LG907及LG908监测仪表好坏用户简易判断方法

LG907及LG908监测仪表好坏用户简易判断方法

判断工具：

12V直流电源一台

万用表一台

红色导线二根

黑色导线一根

其他颜色（暂定为黄色）导线1~5根

特别提示：电源导线和仪表电源端不能接反，接反可能会引起电源短路、起火、烧毁电源或烧毁仪表。

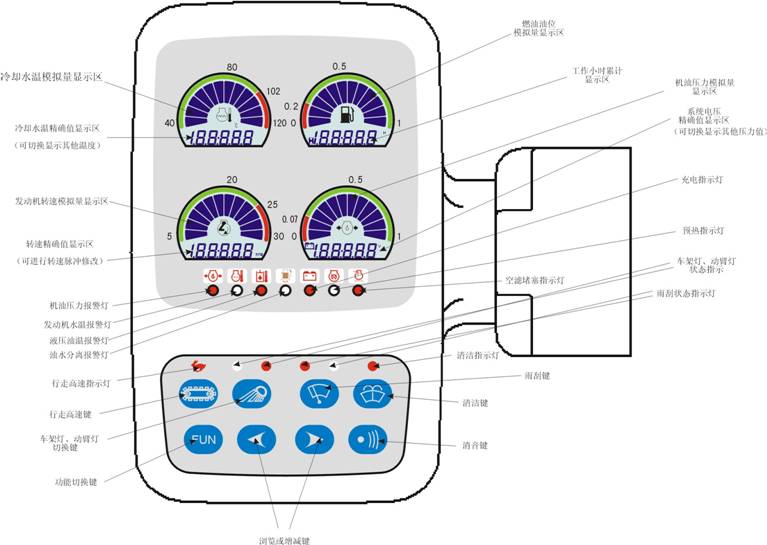

仪表布置图

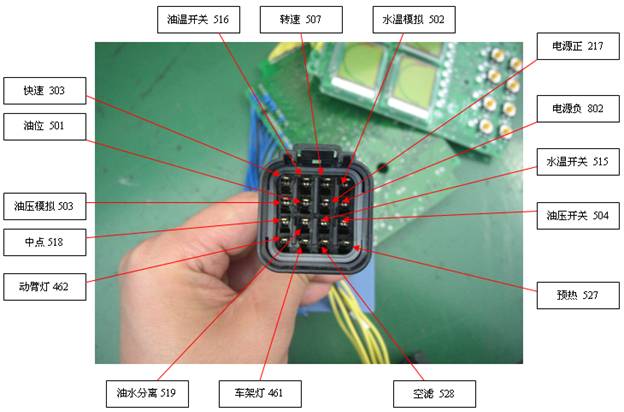

图1

检测连接：

1、用一根黑线和一根黄线的一端共同连接在电源负极上，黑线另一端连接仪表护套如图1位置（802号线），红线一端接电源正极，另一端接仪表护套如图1位置（217号线），打开电源，显示如图所示。

    正常显示状态：

水温段位最低一段，数字精确值无显示；

燃油位显示最低一段且处于闪烁报警状态，数字精确值显示累计工作小时计；

转速段位无显示，数字精确值显示0000；

机油压力段位显示全满，数字精确值显示系统电压值；

开关量充电处于闪烁报警状态，其余处于无显示正常状态；

按键处于无按键状态，按键指示灯处于无显示正常状态；

蜂鸣器处于声音报警状态。

2、模拟量水温检测：

连接：黄色导线一端已经接电源负极，另一端接仪表护套如图1位置（502号线）。

显示：仪表显示段位很快显示为1~10段，精确值显示为102℃，20秒后段位全部显示，并且高三段处于闪烁报警状态，精确值显示为120℃，同时LED指示灯处于闪烁显示报警状态，说明仪表水温这一路良好。

3、模拟量燃油位检测：

    连接：把接在502号线上的导线取下来连接到仪表护套如图1位置（501号线）。

    显示：仪表显示段位以0.8秒增加一段的速度一直增加到显示全满，说明仪表燃油位这一路良好。

4、模拟量机油压力检测：

    连接：把接在501号线上的导线取下来连接到仪表护套如图1位置（503号线）。

    显示：仪表显示段位很快显示一段并处于闪烁报警，说明仪表机油压力这一路良好。

5、发动机转速：仪表在没有连接发动机时转速位置段位没有显示，精确值处显示为0000；如果仪表已经装机且发动机已经发动，则精确值和段位处均显示相应的值，说明仪表发动机转速这一路良好。

6、系统电压：在仪表上电的情况下在机油压力这块液晶下面数字精确显示时时供电电压，调节电压值，显示跟随显示，说明仪表系统电压这一路良好。

7、累计工作小时数：当仪表没有装机时，给仪表上电，小时计将计时（机油压力属于正常），显示如果不足一个小时，数字将以每2秒的速度刷新一次显示，如果小时数大于1小时，将以每6分钟的速度刷新一次显示，说明仪表工作小时计计时良好。

8、开关量机油压力检测：

    连接：把接在503号线上的导线取下来连接到仪表护套如图1位置（504号线）。

    显示：仪表机油压力指示灯处于闪烁报警，说明仪表机油压力开关量这一路良好。

9、开关量油温检测：

    连接：把接在504号线上的导线取下来连接到仪表护套如图1位置（516号线）。

    显示：仪表油温指示灯处于闪烁报警，说明仪表油温开关量这一路良好。

10、开关量油水分离检测：

    连接：把接在516号线上的导线取下来连接到仪表护套如图1位置（519号线）。

    显示：仪表油水分离指示灯处于闪烁报警，说明仪表油水分离开关量这一路良好。

11、开关量空滤检测：

    连接：把接在519号线上的导线取下来连接到仪表护套如图1位置（528号线）。

    显示：仪表空滤指示灯处于闪烁报警，说明仪表空滤开关量这一路良好。

12、开关量充电检测：

    连接：把另外一根红色导线一端连接电源正极，一端接到仪表护套如图1位置（518号线），注意不要与电源地线短路。

    显示：仪表充电指示灯将熄灭，说明仪表充电开关量这一路良好。

13、开关量预热检测：

    连接：把接在518号线上的电源正极线取下来连接到仪表护套如图1位置（527号线）。

    显示：仪表预热指示灯将点亮，说明仪表预热开关量这一路良好。

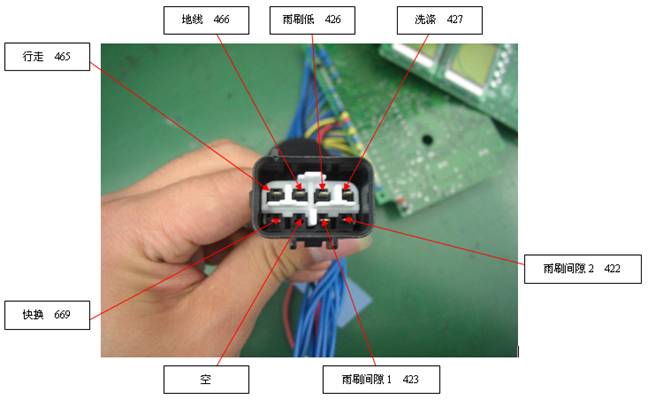

图2

14、按键行走输出检测：在仪表没有装机的情况下，按动行走按键，仪表如图2护套（465号线）接头输出对地12V电压，行走指示灯不点亮（装机后会点亮），说明仪表行走输出正常。

15、按键灯光输出检测：在仪表上电的情况下，按动灯光按键一次，仪表如图1护套（461号线）接头输出对地12V电压，灯光相应指示灯点亮；按动灯光按键二次，仪表如图护套（462号线）接头输出对地12V电压，灯光相应指示灯点亮；按动灯光按键三次，仪表462号线和461号线接头均输出对地12V电压，灯光两指示灯同时点亮，说明仪表行走输出正常。

16、按键雨刮输出检测：在仪表上电的情况下，按动雨刮按键一次，仪表如图2护套（423号线）接头输出对地12V电压，灯光相应指示灯点亮；按动灯光按键二次，仪表如图护套（422号线）接头输出对地12V电压，灯光相应指示灯点亮；按动灯光按键三次，仪表426号线接头输出对地12V电压，灯光两指示灯同时点亮，说明仪表行走输出正常。

17、按键清洗输出检测：按住清洗按键，仪表如图2护套（427号线）接头输出对地12V电压，清洗指示灯点亮，说明仪表清洗输出正常。

18、按键功能切换检测：按动FUN按键，仪表将在工作小时数和机油压力精确值之间切换显示，当处于机油压力精确值显示时，按动左键或右键也能实现工作小时数和机油压力精确值之间的切换功能，说明仪表功能按键正常。

19、当仪表有报警量且为声音报警量出现时，蜂鸣器会声音报警提示，此时按动消音按键后消音指示灯点亮，同时蜂鸣器不鸣叫，说明仪表消音功能正常。
