康明斯发电机组调压器输出模块A37控制器接线图

康明斯发电机组调压器输出模块A37控制器接线图

调压器输出模块为一功率放大器。该模块用以放大从PCC传来的脉冲宽度调制（PWM）信号，以驱动励磁机绕组。由永久励磁发电机（PMG）的输出通过本模块以放大脉冲宽度调制（PWM）信号。

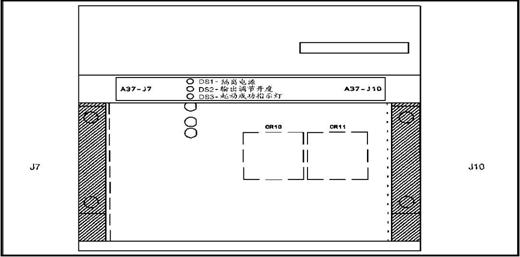

接插件

调压器输出模块共有 2组接插件，它们分别如下：

J7连接到发动机线束（控制器）

J7接线：

灰色 调压器输入信号（+）白色 调压器输入信号（-）蓝色 B+输入（运行信号）紫色 接地输入 绿色/黄色起动输入 黑色 起动电磁线圈

J10连接到发动机线束（输出）

J10接线：绿色永久励磁发电机（PMG）A相黄色  永久励磁发电机（PMG）B相橘色  永久励磁发电机（PMG）C相

调压器输出模块共有 3组二极管（LED），分别显示下列状态：

DS1当调压器隔离电源正在工作时该指示灯亮（绿色）

DS2输出调节开度 –负载增加时变亮 – 更大开度（淡黄色）。PWM信号的开度范围为 0 -60%。因为一般情况下均低于10%，因此开度指示二极管（LED）通常在微亮状态。

DS3  起动成功指示灯亮（绿色）。在转速达到850 RPM，并且感应到PMG电压大于105 V RMS，起动马达脱开，起动成功。
