康明斯PCC3100柴油发动机控制器介绍
PCC是康明斯电力系统发电机组上使用的以微处理器为基础的控制器,它提供燃油控制和发动机调速功能、主发电机输出电压调整和全套机组控制和监测。它同时还提供隔离母排或市电(主用电源)并联电力系统的自动和半自动同步,以及自动负载分配控制功能。
操作软件控制发电机组及其性能特征,并通过数字式显示屏显示机组的运行状态,由前端面板上的按键进行控制或功能设定。
发电机组控制功能 下图显示出一部分控制功能,后面有更完整的方框图。系统接线图参阅电路图。PCC经由磁电式转速传感器(MPU)和主定子的输入获取频率信号,控制盘送出一低功率脉冲宽度调制(PWM)信号到调速器输出模块,然后向发动机燃油控制器输出一个放大信号。
母排电压互感器模块将母排电压降低到大约18 VAC,并向控制盘提供一信号,作为发电机组与系统母排同步的参考信号。
由外部的电压/电流互感器(PT/CT)模块将发电机电压降至18 VAC,并经由电流互感器(CT)输出 电流产 生一个参考交流电压,通过电压调节向调 压器输出模块输出一个低功率 PWM信号,然后向励磁机定子输出一个放大信号。
机油、冷却液和排烟温度由可变电阻传感器传送信号,机油压力由电容式传感器传送信号。
|
|
万世祥编辑
电路板和模块 概述
以下叙述有关 PCC控制盘和附件箱内的电路板与模块的功能方框图显示了 PCC系统的内部和外部部件。 静电放电将损坏电路板,当接触电路板或接插晶片时,请预先戴好手腕型接地环带。
|
|

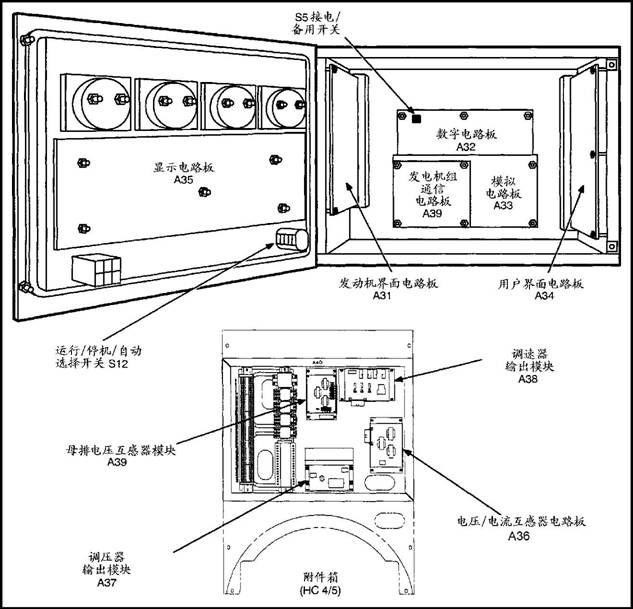

电路板位置
|
|
方框图
