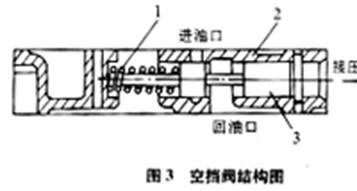

 该变速操纵阀的空挡阀的结构示意如图3所示，其作用是当踩下左制动器踏板时，其制动系统的压缩空乞推动控制滑阀3克服弹簧1的作用力左移，从而使压差阀左移油腔与回油腔相通，压差阀阀芯左移，使离合器内油压下降而分离，当松开左制动器踏板时，则上述回油通路被 切断，压差阀又恢复原来的状态，离合器油压上升，直至上升至某一恒定油压。

                1.弹簧    2.阀体    3.控制滑阀

    这样，空挡阀能保证机械在制动时，使变速器自动处于空挡位置，不能传递动力，从而避免在制动时变矩器工作轮打滑发热而浪费动力，以便将全部动力传给工作装置。
