VOLVO沃尔沃发动机气门和单体泵涡轮增压器调整方法

VOLVO沃尔沃发动机气门和单体泵涡轮增压器调整方法

阀和单体泵，调整拆下前涡轮增压器上方的挡板。拆下过滤器支架和前增压空气冷却器上方的挡板。

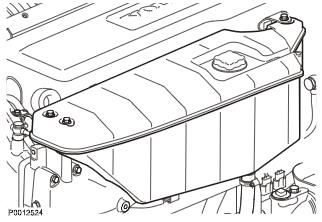

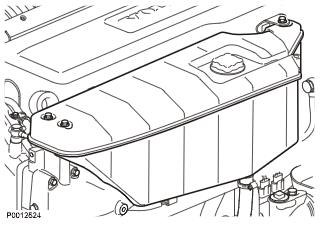

1   松开五个膨胀箱，使箱可以稍微移动。

2   将 CCV 单元软管(1)从阀盖上拆下。

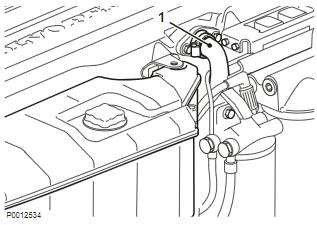

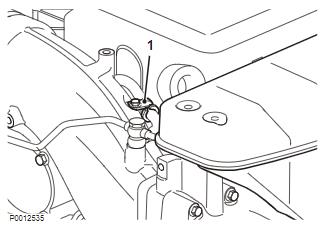

3   拆下冷却剂系统通风软管夹(1)。这样就可以将软管移到一边以在拆卸阀盖时获取更大的空间。

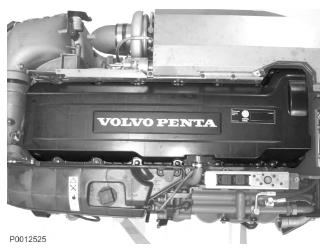

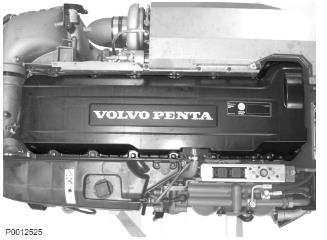

4   拆下阀盖螺栓（20 个）。拆下气门室盖。

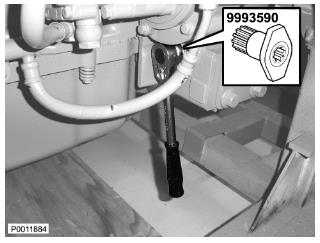

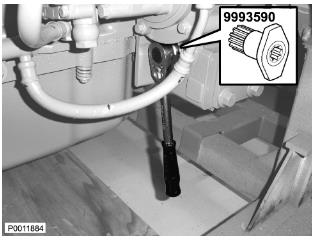

5   发动机拆下飞轮壳塞。插入 9993590 旋转工具，以使用棘轮手柄转动发动机。

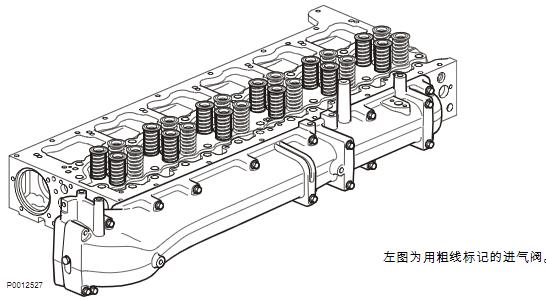

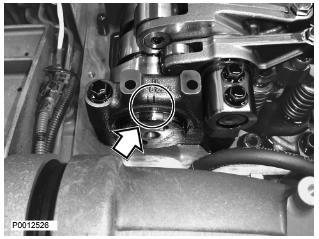

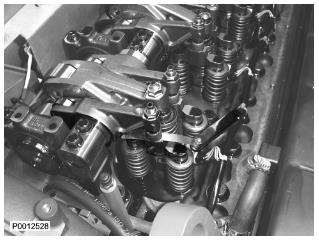

6   使用棘轮手柄转动发动机直至最近的标记处于凸轮轴盖上的标记之间。调整由凸轮轴标记标记的缸上的阀和单体泵。P0012527左图为用粗线标记的进气阀。

7   按照阀机构 33 页调整进气阀。用螺母固定。

8   按照阀机构 33 页调整排气阀。用螺母固定。
9   调节单体泵，首先松开调节器螺钉直至摇臂和单体泵之间出现间隙。紧固螺钉直至间隙消失；当滚柱不能再向凸轮轴移动时用手指感觉。向下转动调节器螺钉 240°（4 个平面）饼用螺母锁紧。
10   标记已经调节过的摇臂。用曲柄转动发动机直至到达下一个标记并为下一个汽缸调节阀。重复直至所有汽缸的阀都经调节。

11   检查是否需要更换阀盖衬垫。清洁缸盖的气门室盖密封表面。
12   安装气门室盖。安装 20 个螺栓并按照功能组 21 - 发动机 8 页紧固。

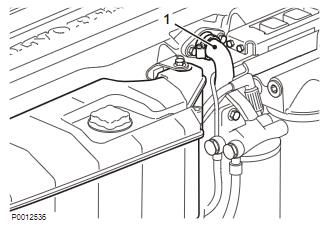

13   安装冷却剂系统通风软管夹(1)。

14   对准膨胀箱并紧固螺栓（3 个）。

15   安装 CCV 单元软管(1)。

16   拆下用于转动发动机的 9993590 旋转工具并重新安装塞。将盖重新安装到发动机上。
