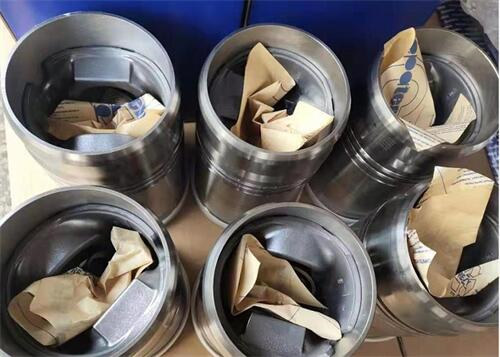

汽缸套和活塞，检查检查和测量之前仔细清洁缸套。重要！活塞和缸套组件只能作为一个整体单元提供。汽缸套缸套磨损测量可以在将缸套安装在缸体中的情况下完成。注意 为了仔细检查裂纹，必须将缸套从发动机机体中取出来。

1   使用汽缸示功器测量缸套。为了获得尽可能高的磨损测量精确度，必须首先使用内径规或测微计设置缸套。以缸套的原始直径作为基值。

2   在上止点和下止点位置以及垂直方向上的若干位置测量缸套。在每个测量位置，必须按照长度方向和与发动机相对的交叉方向进行测量。

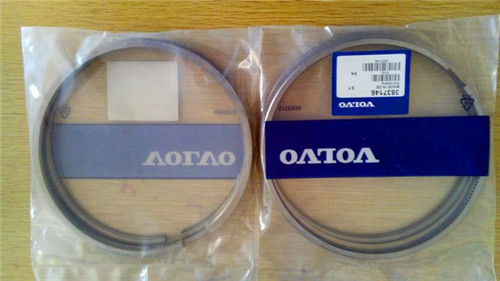

3   如果磨损超过0.45–0.50 mm，则必须使用新的成套衬片套件（活塞、缸套、活塞环、活塞销和密封件）。油耗也会影响必须更换缸套的时间。

4   拆下缸套并进行裂纹检查。检查缸套凸缘时应尤其仔细。此检查可以采用磁力探伤法。活塞
5   检查活塞环槽是否磨损、挡圈是否损坏、活塞是否有裂纹和其它损坏。如果活塞在活塞裙上有深划痕，则必须废弃活塞（缸套套件）。如果活塞在活塞销孔中或燃烧室底部有一个或多个裂纹，则同样要废弃活塞。必须使用白垩粉法进行裂纹测试。
